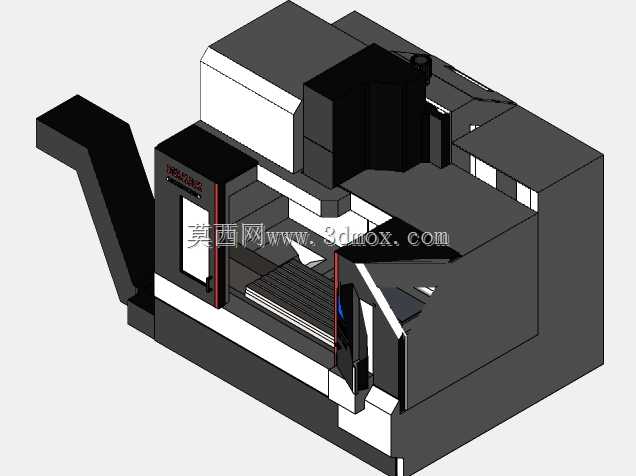

马扎克VCN530C立式加工中心整机结构

这款立式加工中心的三维结构还原，完全围绕实际机加工车间的落地使用场景搭建，做结构设计时首先考虑的是中小型精密零件加工车间的布局适配，设备整体采用固定立柱、十字滑台的经典C型布局，床身作为整机动静刚度的承载基础，采用大跨度筋格排布的箱型结构，安装时需要预留的边界尺寸要覆盖左侧排屑器伸出长度、正面操作门全开的开合空间，以及顶部刀具吊装的作业高度，避免车间布局时出现干涉问题。从实际加工用途来看，这款设备主要覆盖板类、盘类、小型壳体类零件的铣削、钻削、镗削、攻丝等多工序集中加工，在汽车零部件、通用机械配件、模具模坯加工场景中适配性极强，主轴单元采用高刚性短鼻端设计，配合三轴硬轨与线性导轨搭配的导向结构，既满足重切削时的抗振需求，也能保证精加工时的进给平顺性，刀库采用前置式斗笠结构，换刀动作路径短，换刀过程中与工作台、夹具的干涉边界在建模时做了完整的运动包络校验，能直观呈现换刀全行程的安全空间。设计过程中，操作面板的倾斜角度、防护门的开合轨迹、排屑器的排屑流向都完全参照实际设备的人机交互逻辑设置，操作侧的防护门采用上下滑移式结构，不会额外占用正面的操作空间，左侧的链板式排屑器直接对接床身的排屑口，加工产生的铁屑能顺着床身的导流斜面直接进入排屑器，无需人工频繁清理工作台周边的积屑。整机的外围防护采用全封闭结构，顶部预留了切削液 mist 收集的接口位置，后部的电气柜安装位做了独立的隔舱设计，避免切削液、铁屑进入电气区域造成元件损坏，三轴的行程限位位置、硬限位挡块的安装位置、丝杠座的固定结构都做了1:1的结构还原，在做车间产线布局仿真、设备上下料自动化改造的方案设计时，可以直接调用这个模型做干涉校验，不需要再反复核对设备的外部轮廓尺寸，也能直观呈现设备各运动部件的动作范围，方便设计配套的机械手上下料路径、工件输送线的对接高度。
