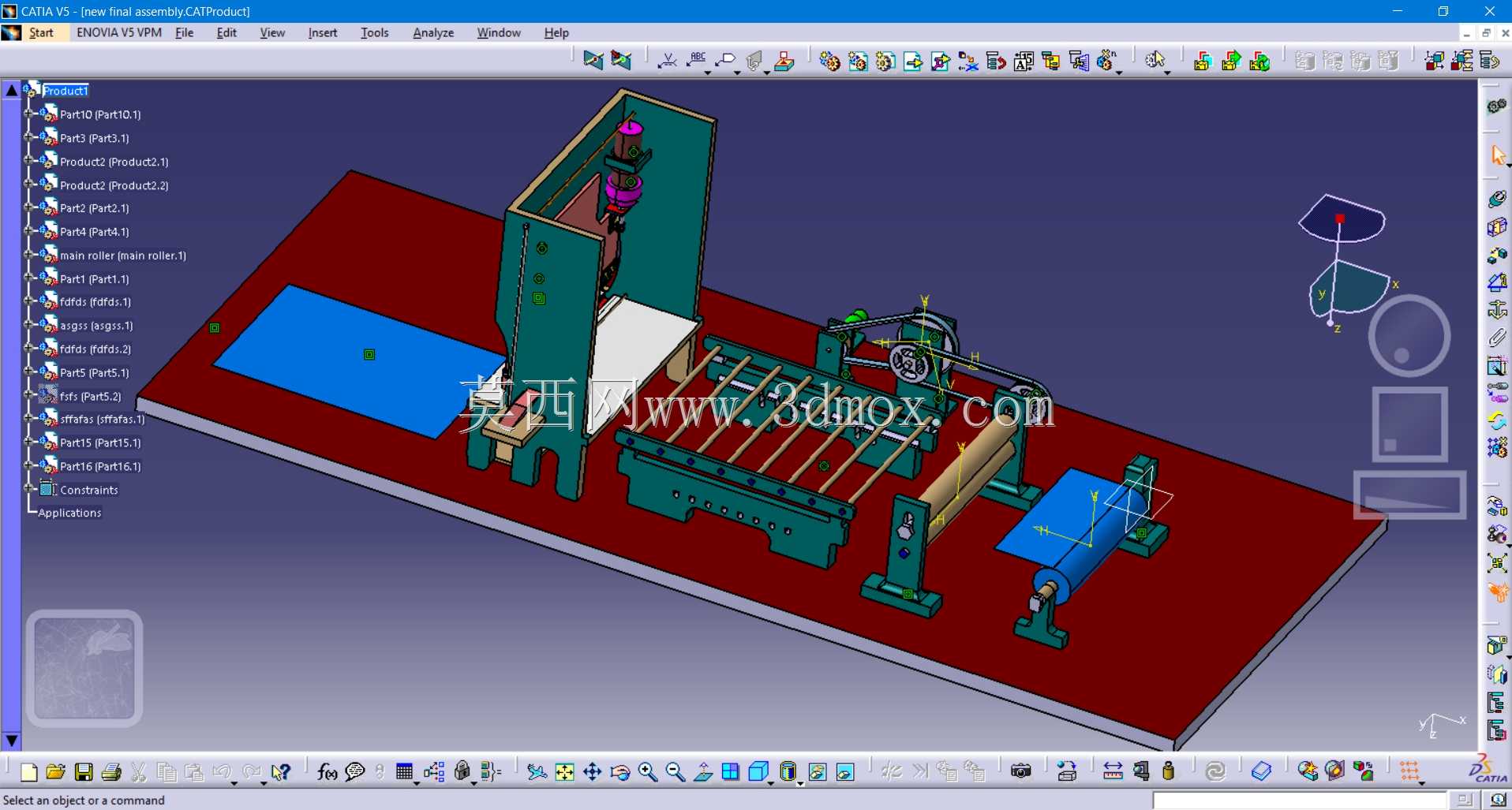

液压驱动薄板定长剪切剪板设备结构

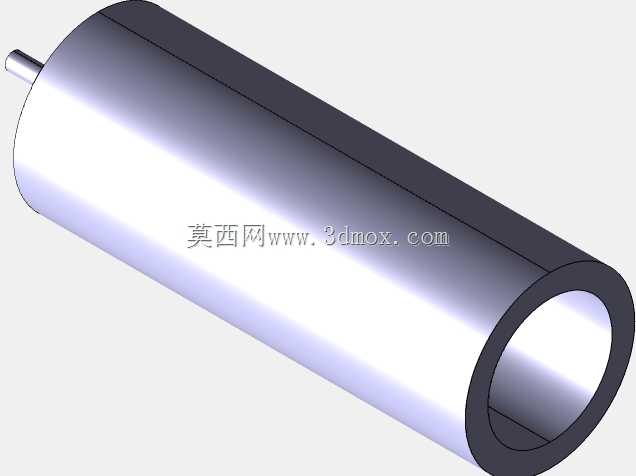

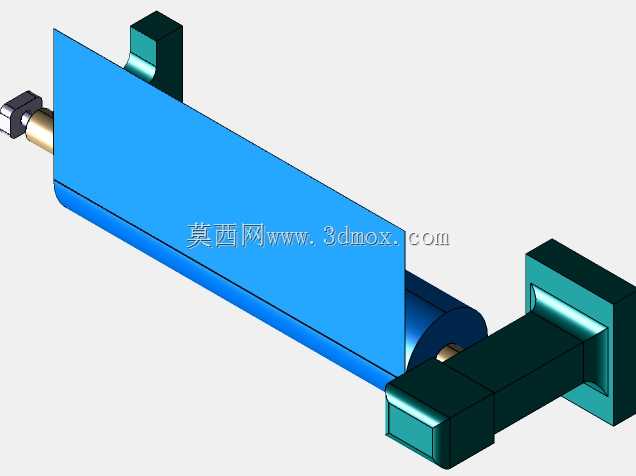

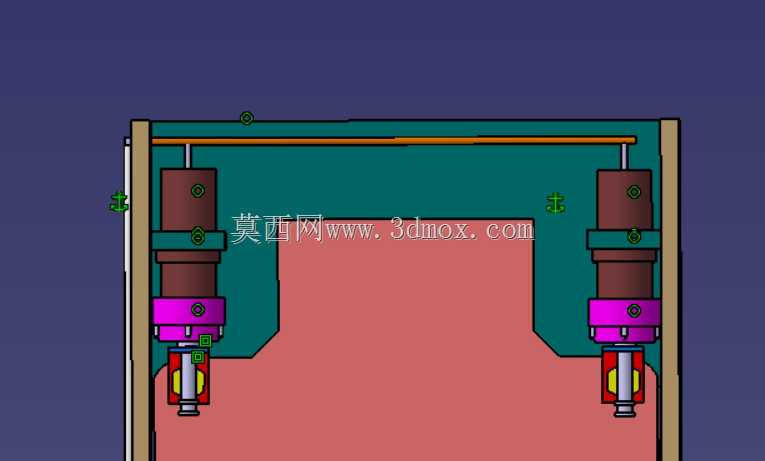

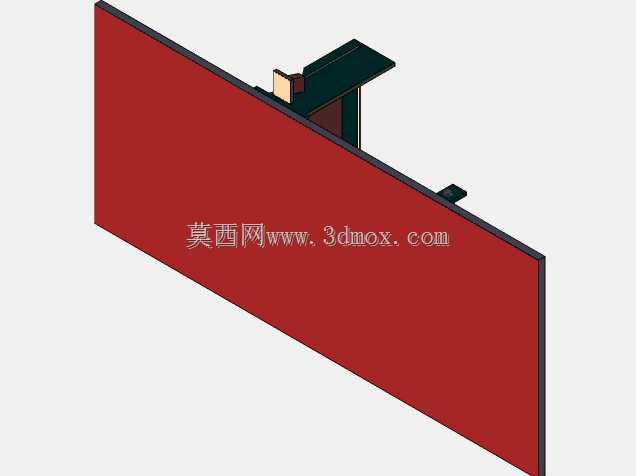

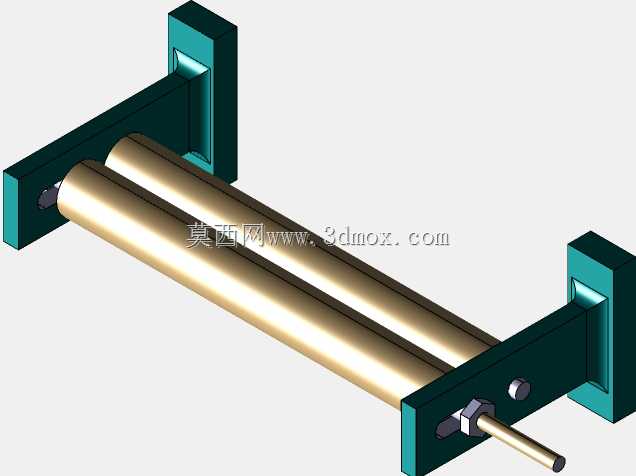

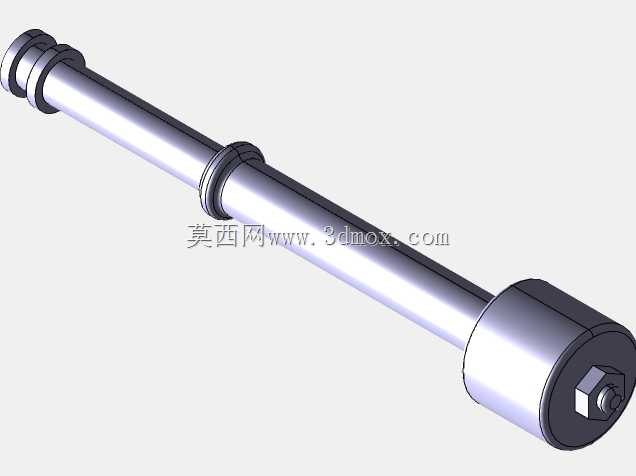

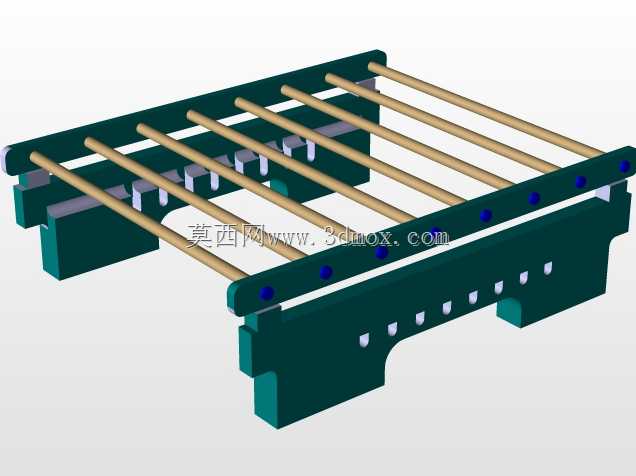

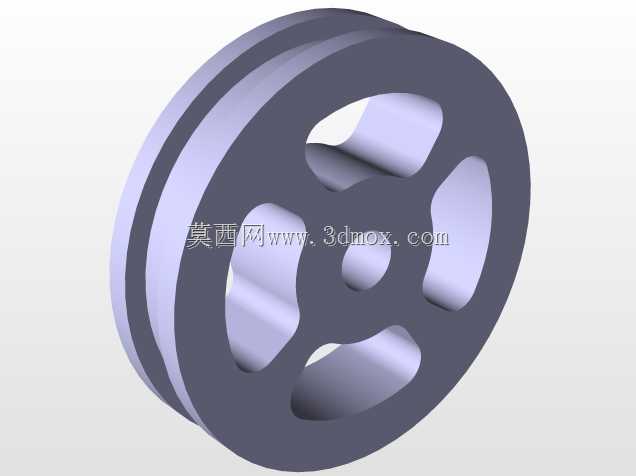

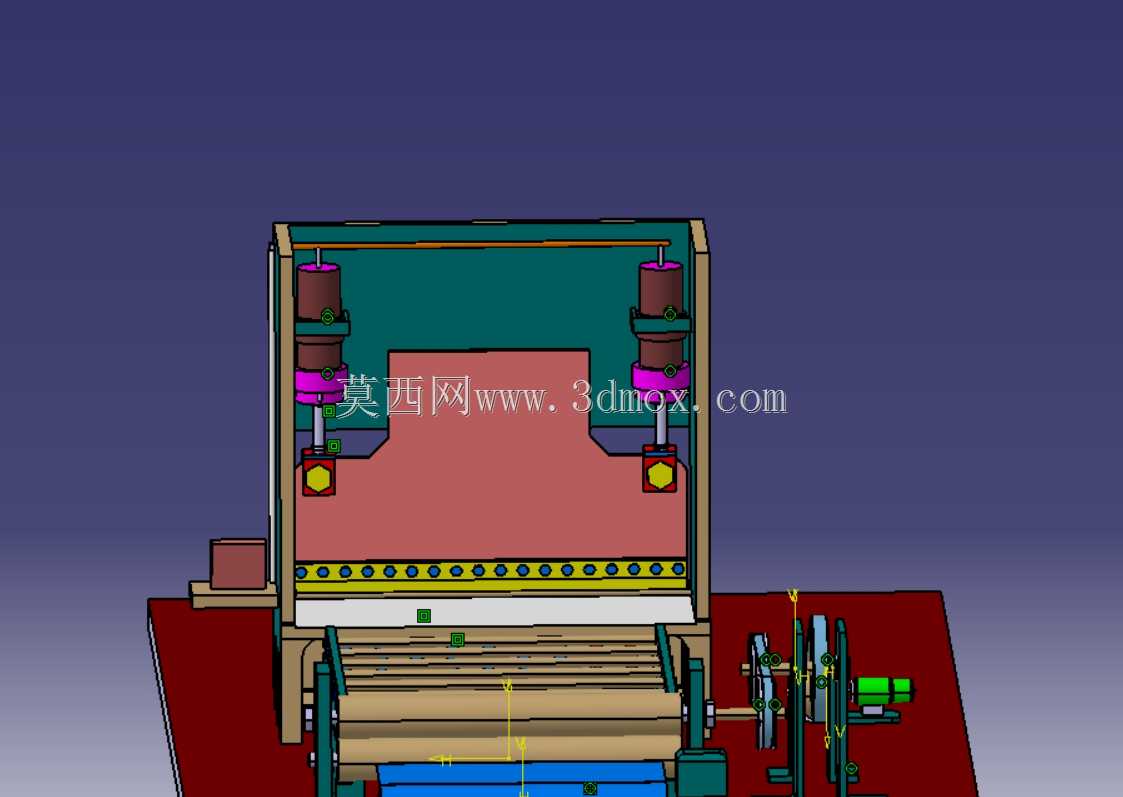

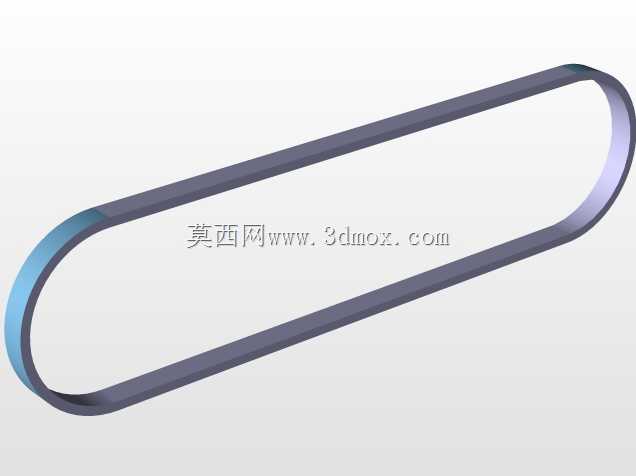

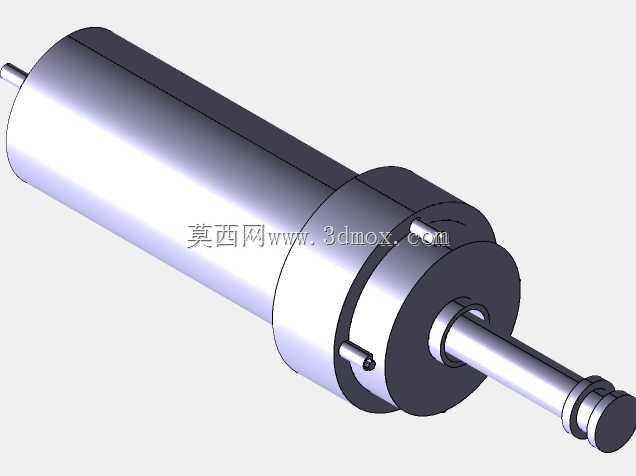

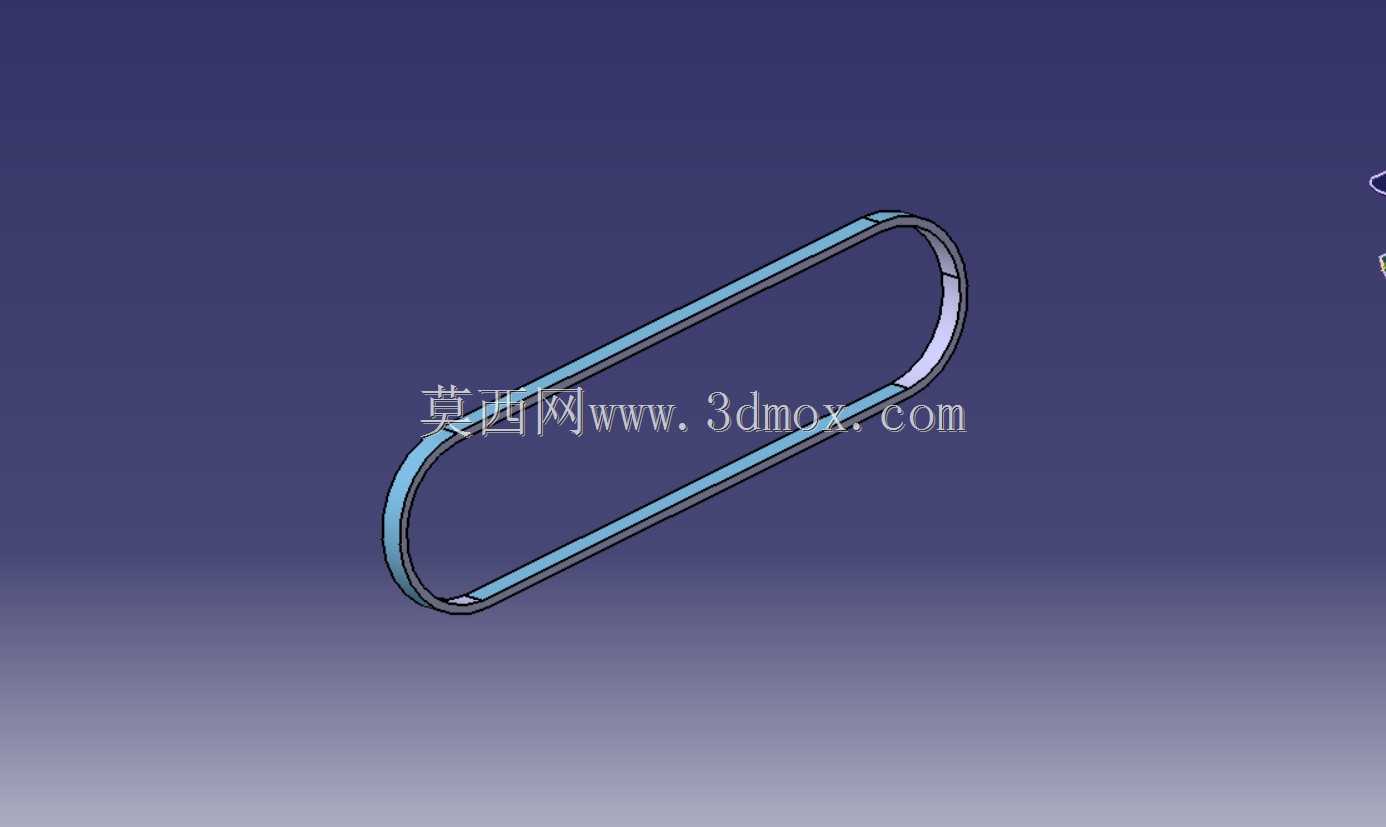

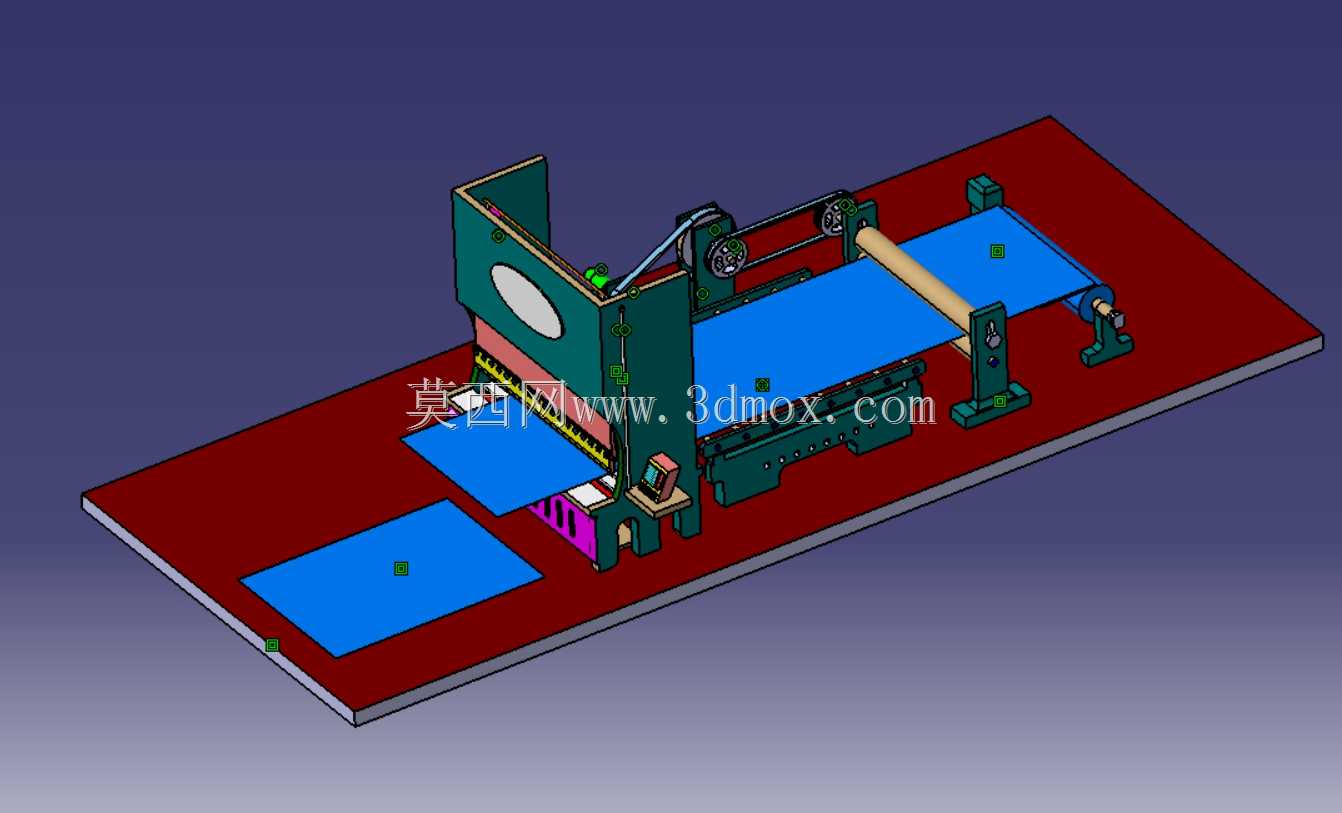

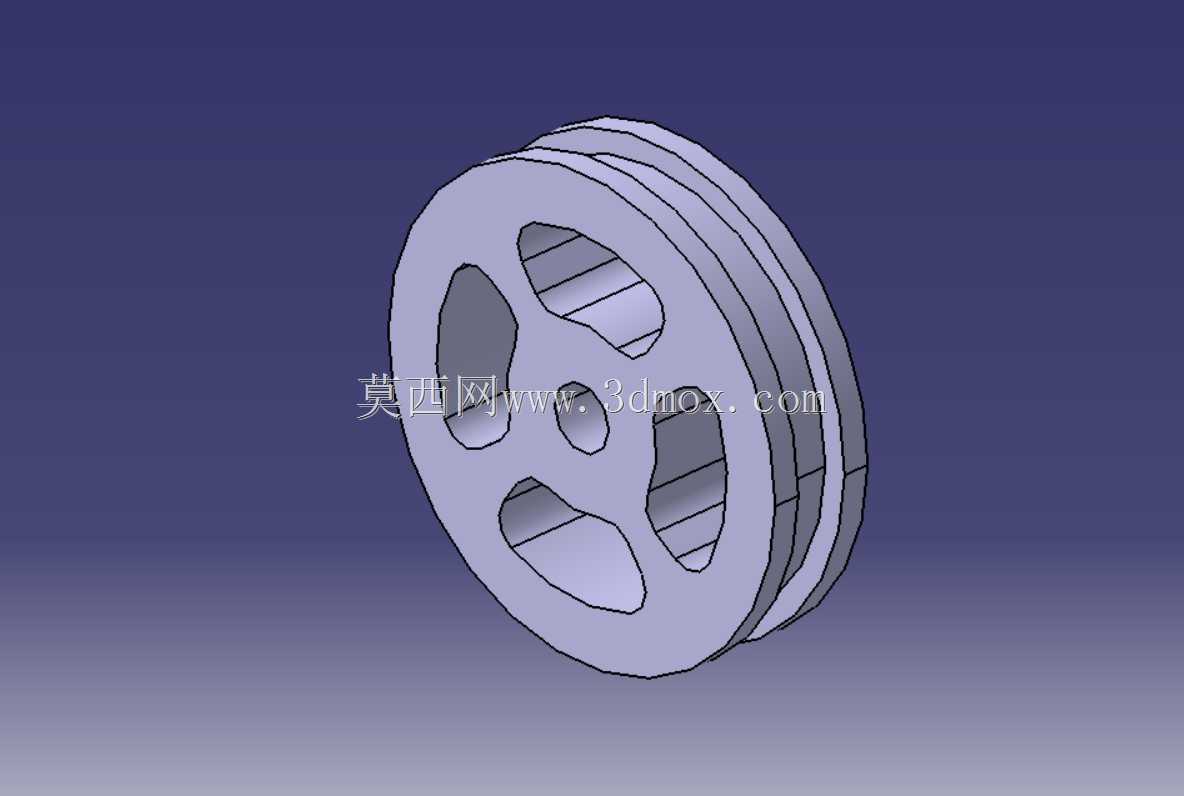

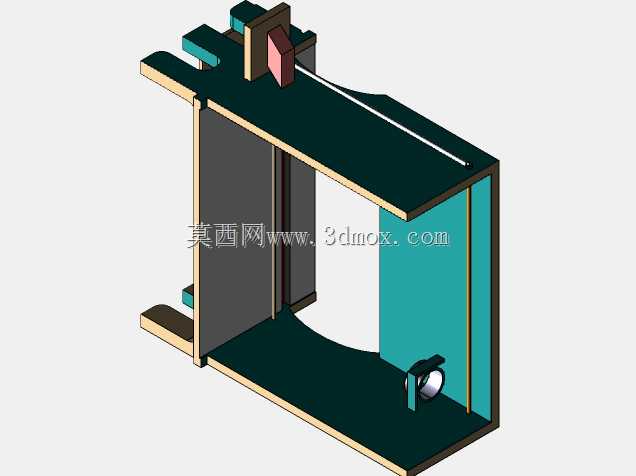

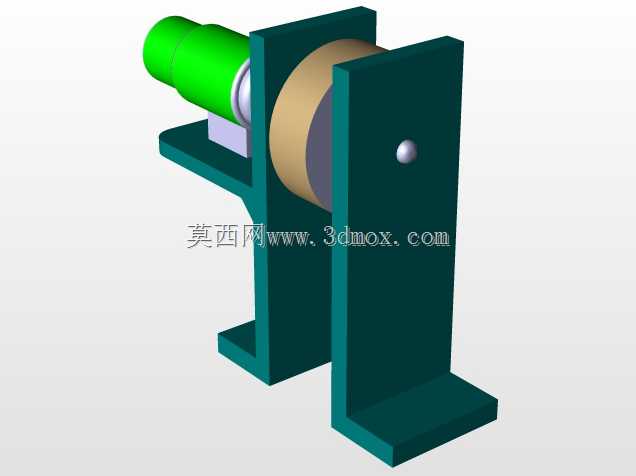

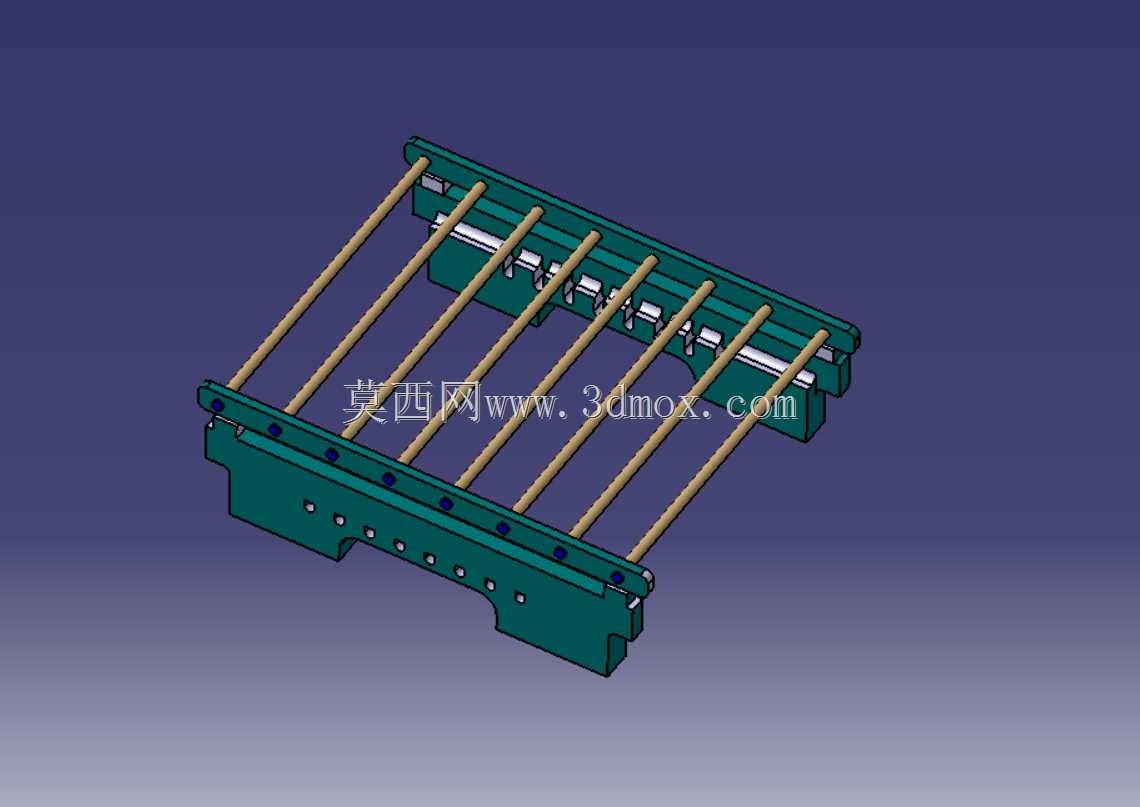

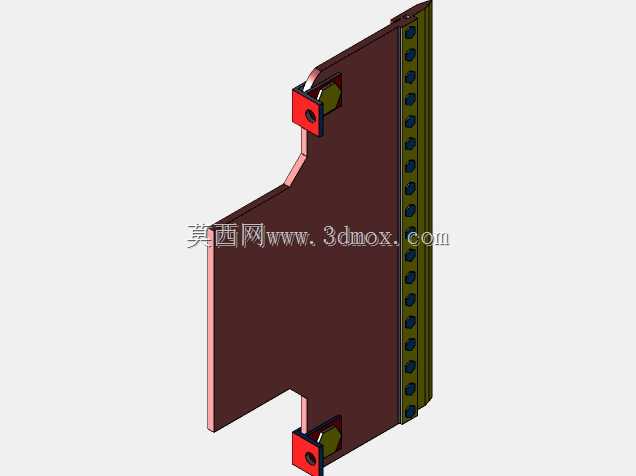

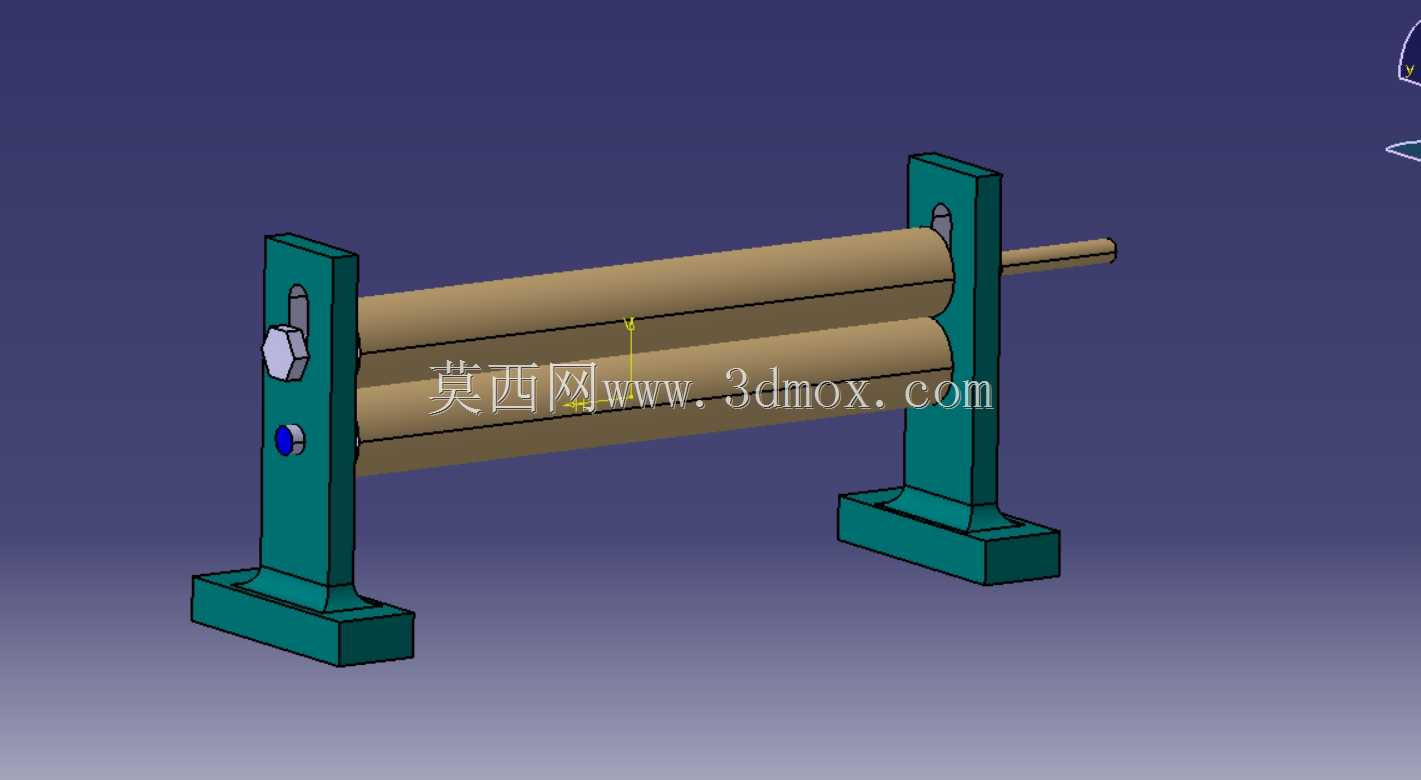

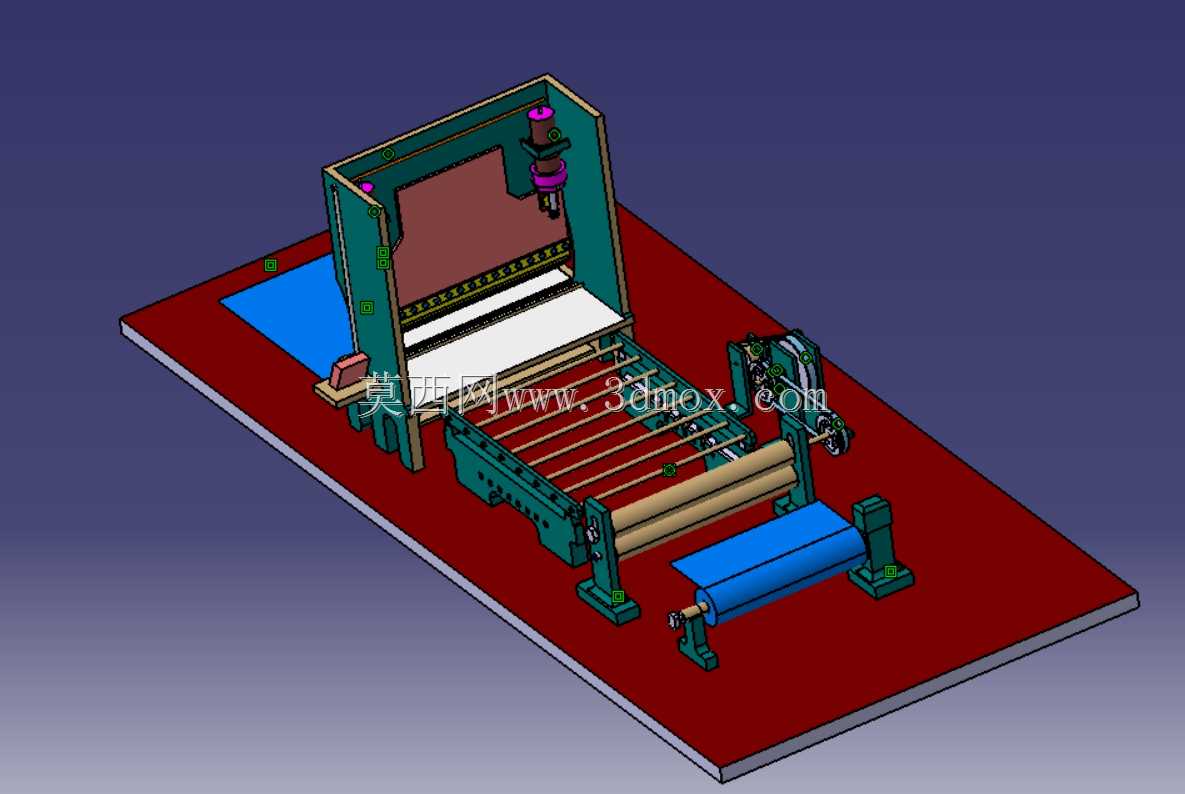

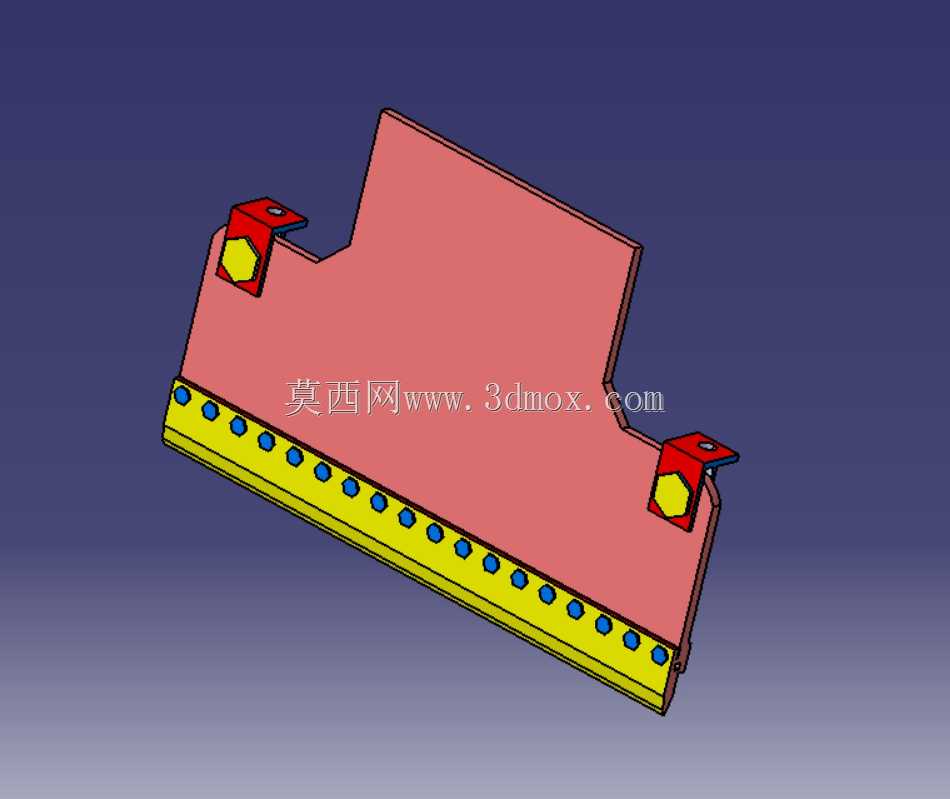

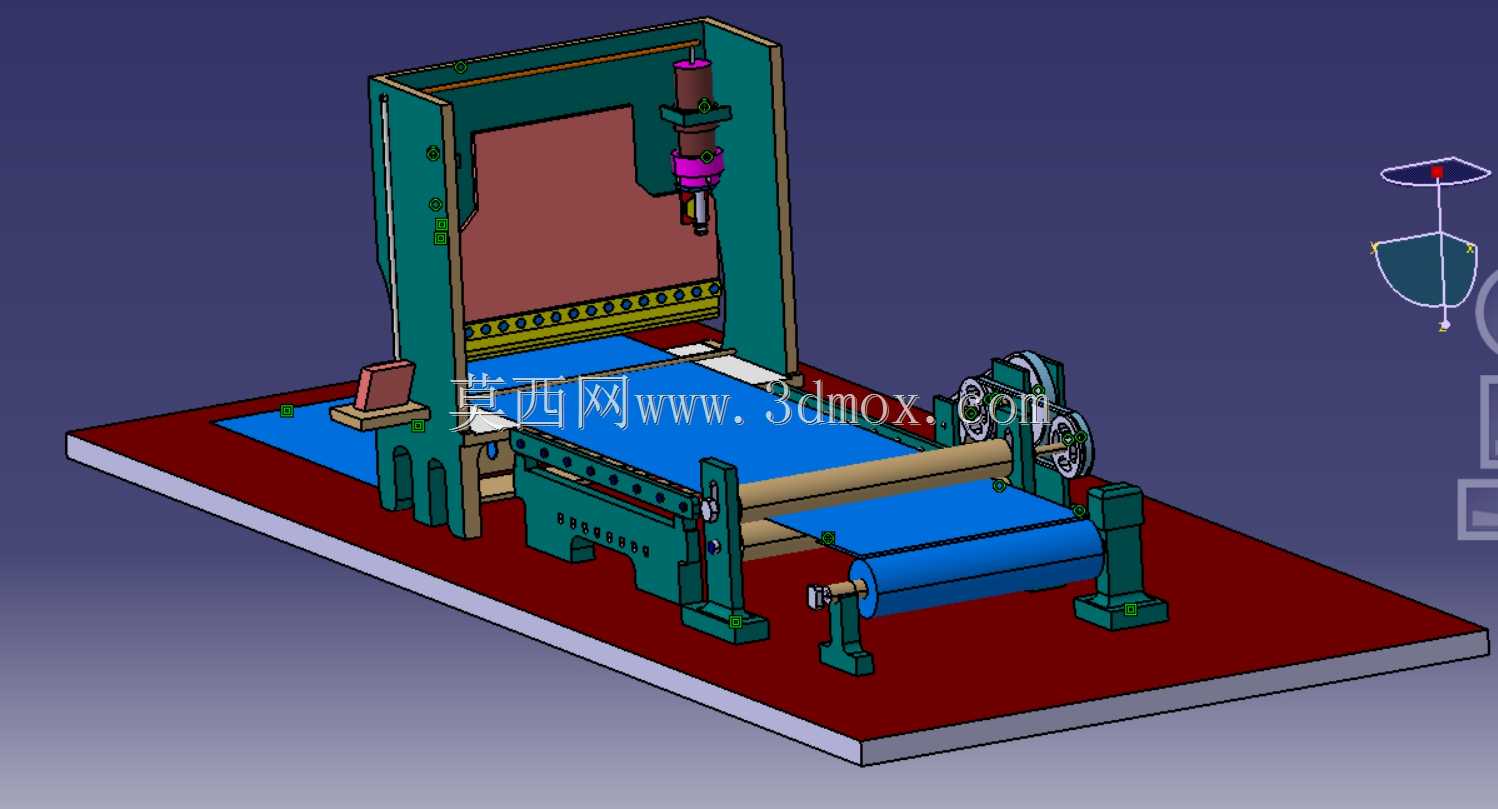

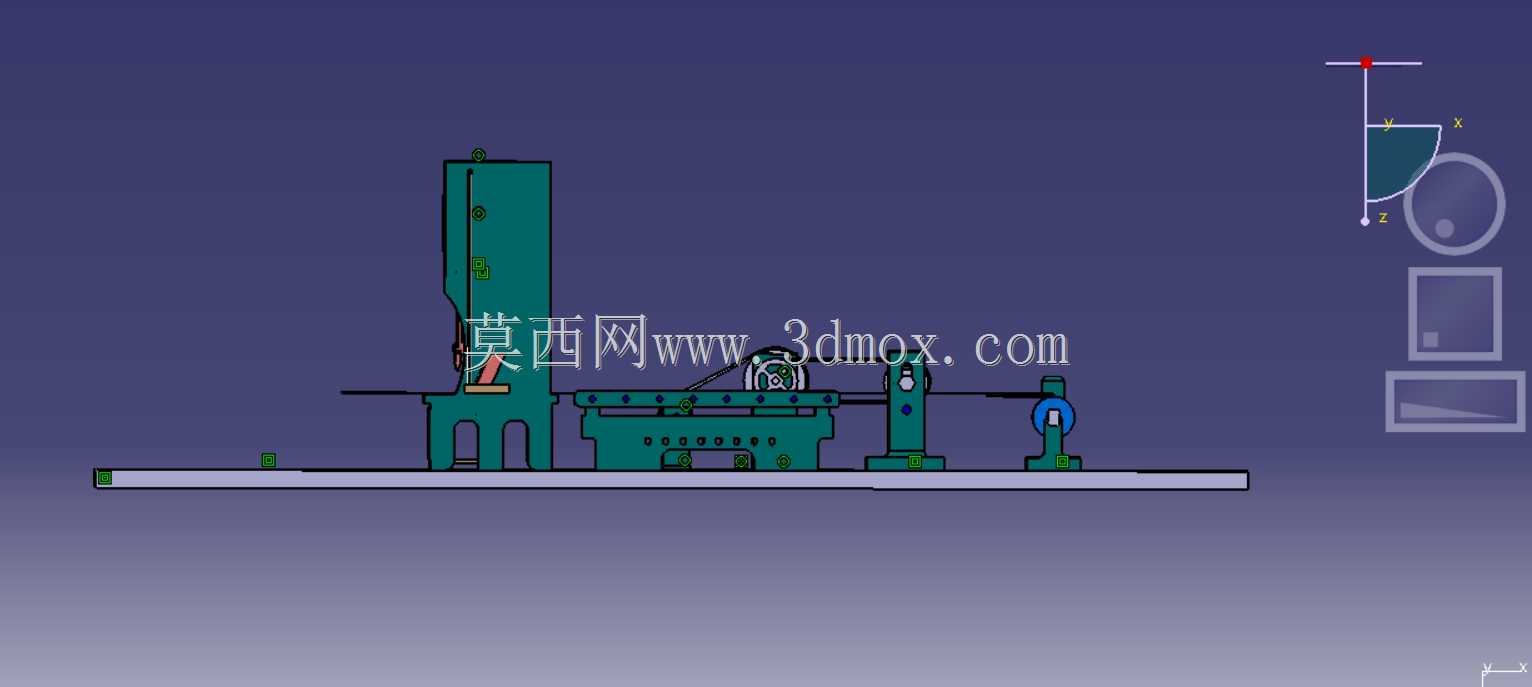

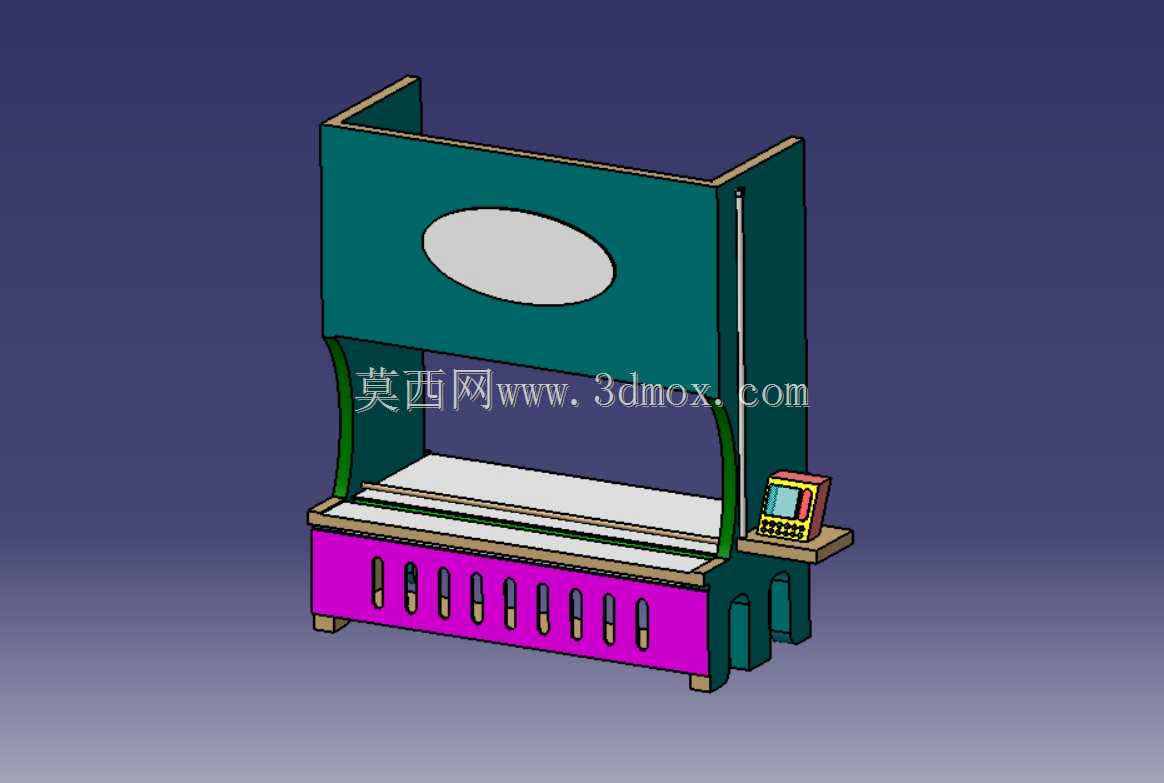

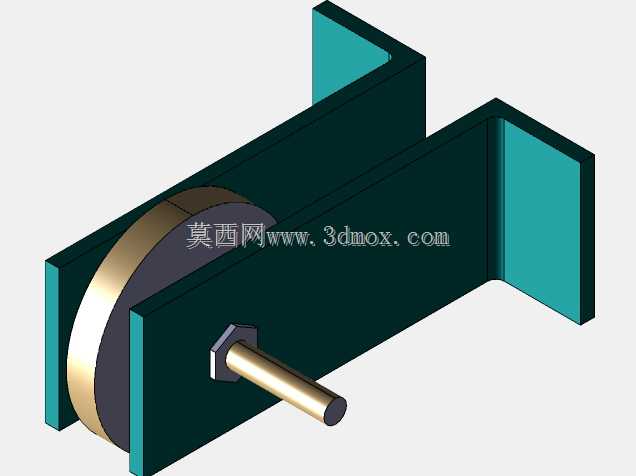

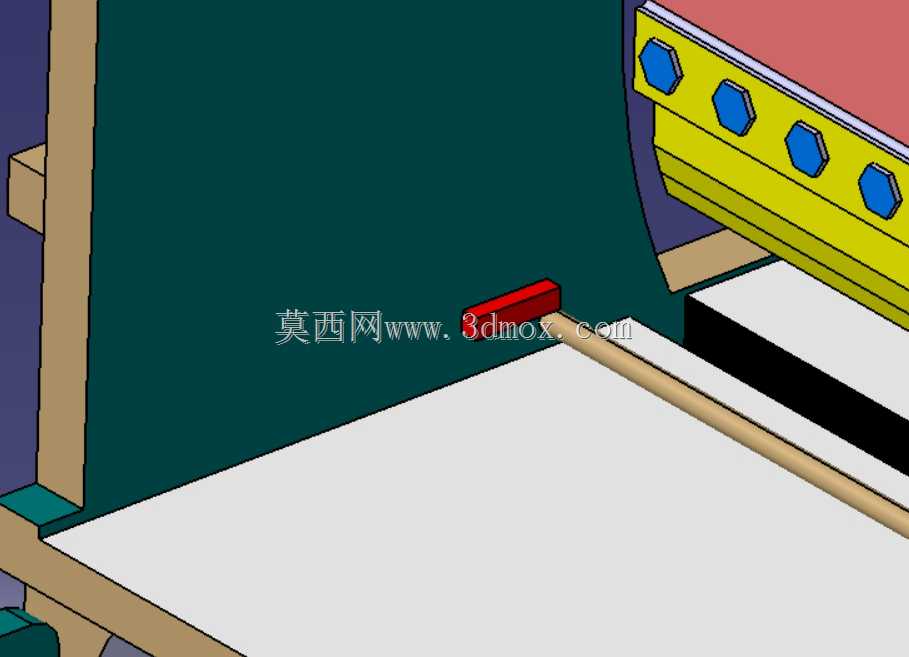

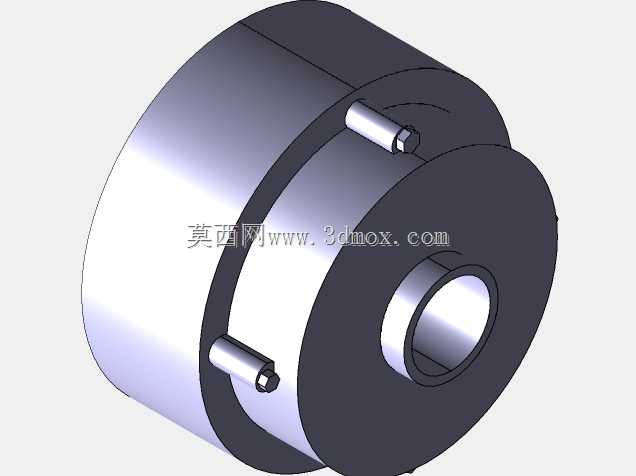

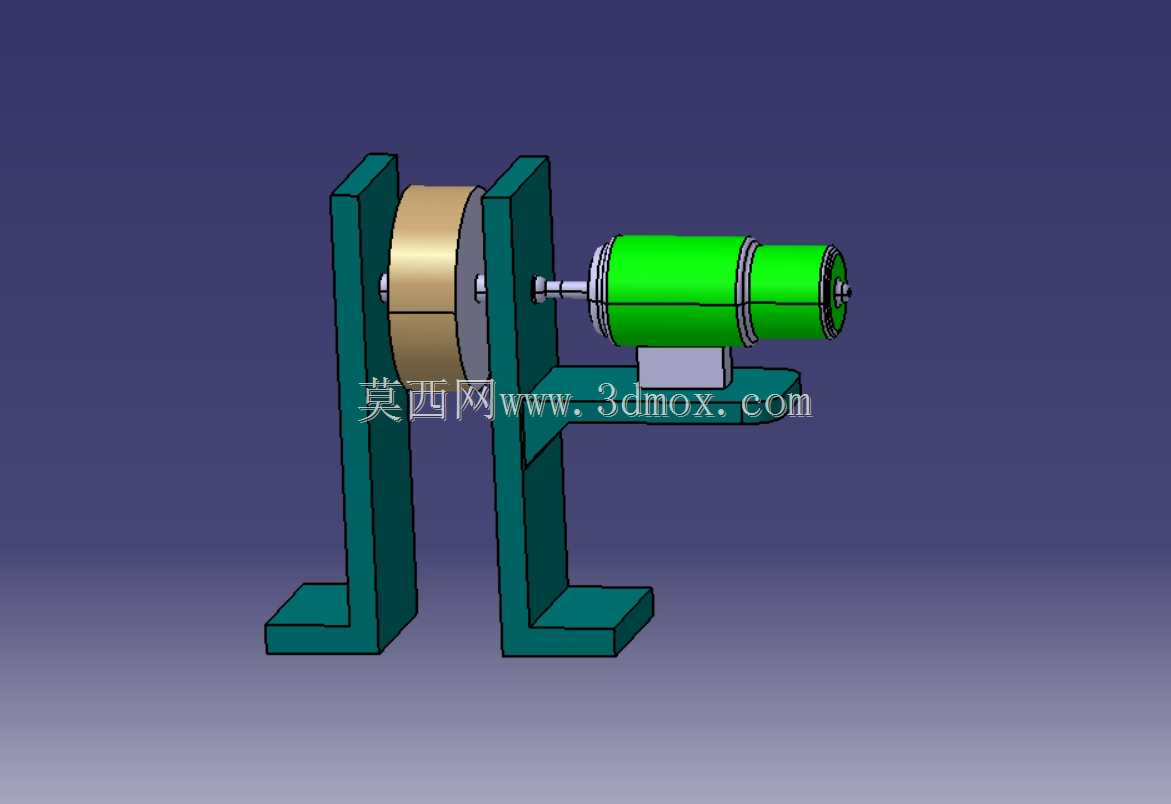

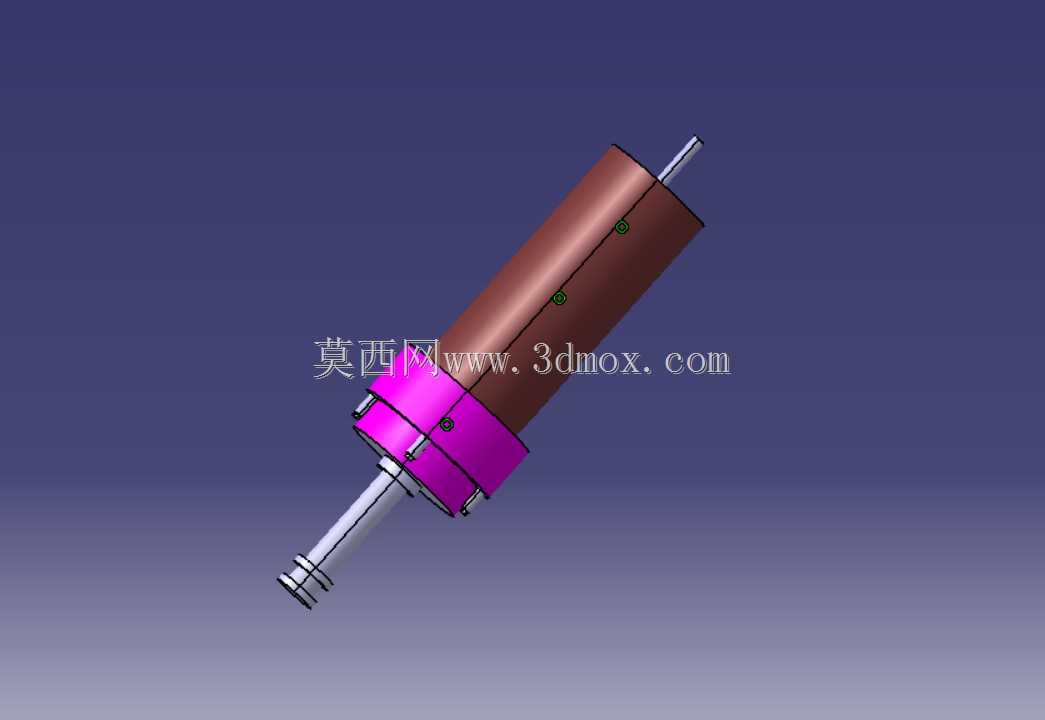

在金属薄板卷材加工、薄型带料分切下料的生产场景中，这类液压剪板设备主要承担连续送料状态下的定长裁切工序，适配薄型金属带材、极薄金属片材的批量下料需求，可对接前端开卷机构形成连续裁切产线，替代人工裁切带来的尺寸偏差与效率短板，常见于五金冲压前道备料、电子薄金属配件下料、包装金属带材加工等工位。设备整体采用卧式落地安装布局，安装底座为整体焊接式平台结构，所有功能组件均固定在该平台上，安装时需保证平台平面度满足每米长度偏差不超过0.1mm的要求，避免长期运行出现机架变形导致的裁切精度下降。设备核心功能围绕连续送料、长度检测、定长裁切三个核心环节设计，送料端采用辊式夹持送料结构，通过可调压的夹持辊保证带材输送过程中不出现打滑偏移，送料路径上设置多组导向限位件，可根据裁切板材的宽度调整导向间距，适配不同宽度规格的带材送料需求。裁切执行单元采用液压驱动的直动式刀架结构，相比机械传动剪板机，液压驱动的裁切力输出更平稳，可针对不同厚度的板材调整系统工作压力，避免薄材裁切时出现毛边、卷边问题，刀架的运动导轨采用双侧导向结构，保证上下刀片的配合间隙均匀，裁切刃口的直线度偏差控制在0.02mm以内，满足薄材裁切的断面质量要求。长度检测环节采用接触式检测元件布置在送料路径上，实时采集带材的输送长度，当输送长度达到设定裁切尺寸时，控制系统触发液压回路动作，驱动刀架完成单次裁切，裁切完成后刀架自动复位，送料机构继续启动输送下一段料长，整个循环过程可连续运行。设计过程中对各运动部件的动作时序做了约束匹配，送料动作与裁切动作设置了互锁逻辑，避免刀架未复位时送料机构启动造成的设备干涉，液压回路中设置了压力监测与过载保护元件，当裁切阻力超过设定阈值时系统自动停机，避免刀片崩损或机架过载变形。设备的操作侧预留了参数调整与维护空间，液压站、控制元件均集成在机架侧部，减少外部管线的布置长度，整体安装边界可适配常规中小型钣金加工车间的工位布局，不需要额外做特殊的地基处理，只要保证安装地面的承载能力满足设备总重要求即可投入使用。针对薄材裁切容易出现的带材翘曲问题，在送料路径上设置了多组压料板件，裁切瞬间压料件先行压紧待裁切位置周边的板材，避免裁切过程中板材移位导致的尺寸偏差，裁切后的成品板材沿出料侧的导料板滑落至接料工位，可直接对接后续的码料或转运工序。
