化学反应器配套操作平台钢结构

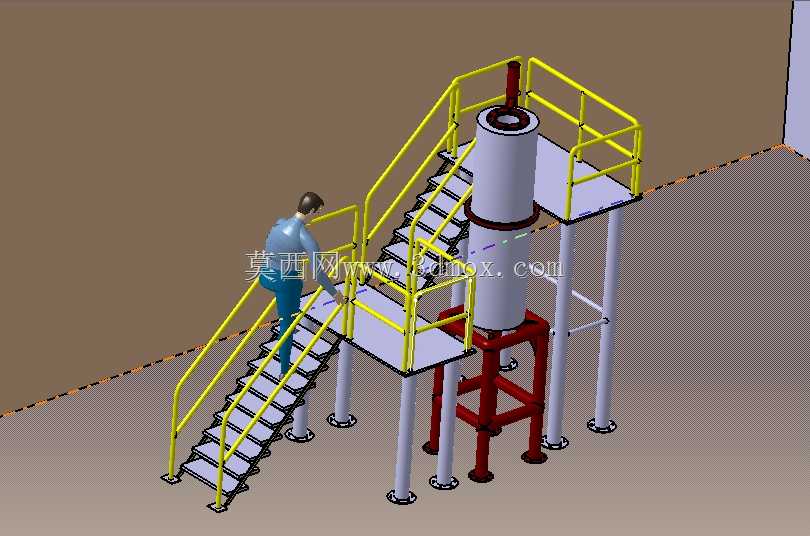

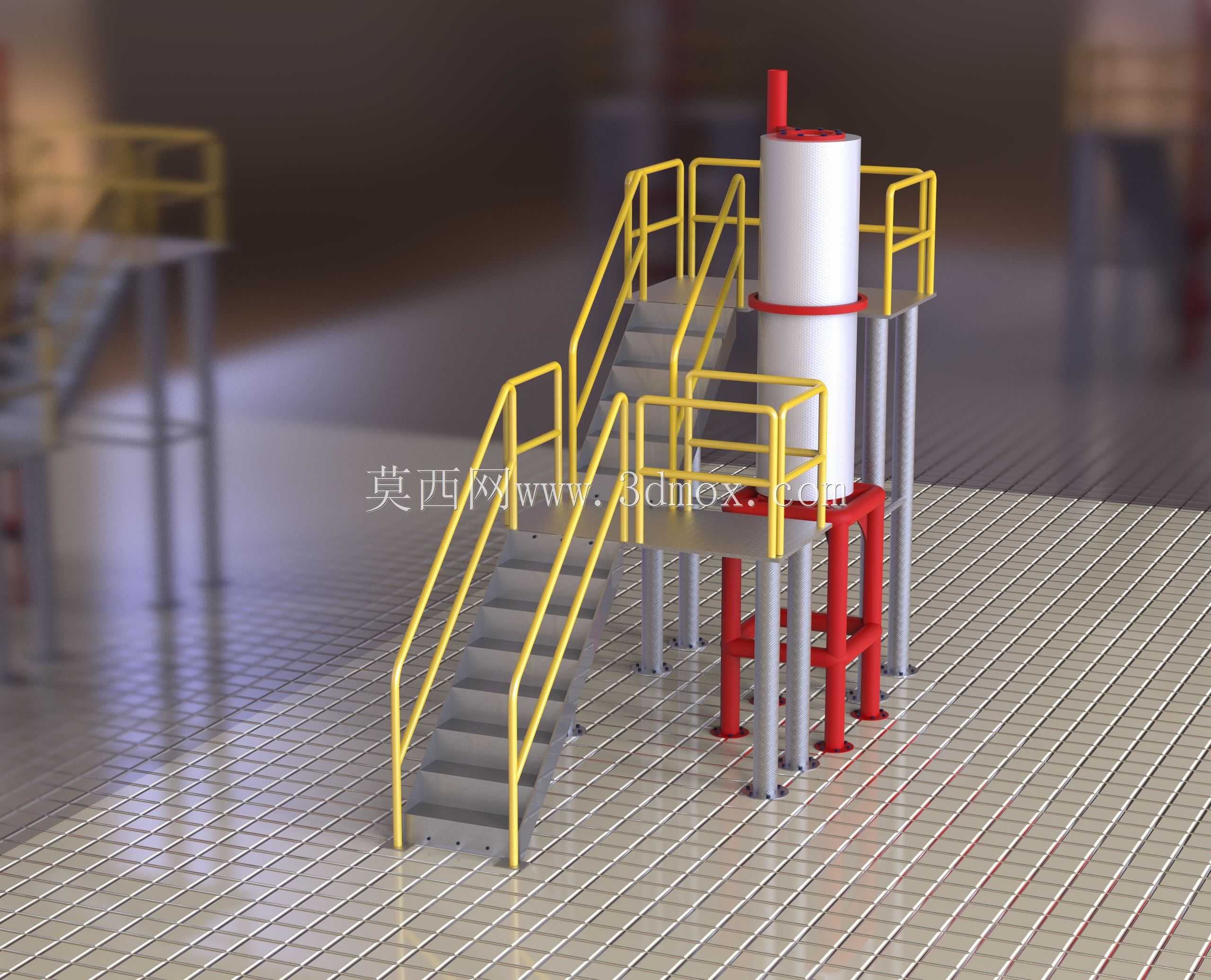

该钢结构主要应用于精细化工、医药中间体生产等场景的车间反应工段，为立式化学反应器提供稳定的承载支撑，同时为操作人员提供安全的设备操作、巡检与日常维护作业空间，解决了立式反应器高位阀门、仪表操作不便的痛点，适配中小型批次反应生产的现场布局需求。整套结构分为反应器承载支架、作业平台、斜向爬梯与安全护栏四个核心功能部分，承载支架采用多根立式型钢立柱搭配底部锚固法兰，可直接通过膨胀螺栓固定于车间硬化地面，立柱间设置横向与斜向加强肋，抵消反应器运行时的物料搅拌振动、介质充放冲击载荷，保障上部反应器的安装垂直度与运行稳定性，支架预留的反应器安装位可适配对应直径的立式罐体，底部红色支腿区域做了加强处理，可承载罐体满液状态下的总重量，避免长期载荷下出现结构形变。作业平台采用格栅式踏板铺设，既可以减少平台积尘积液，降低操作人员滑倒风险，也能减轻整体结构自重，平台边缘设置踢脚板，防止工具、小零件从平台缝隙掉落砸伤下方人员，平台的作业面高度匹配反应器的操作位高度，操作人员站在平台上可轻松完成反应器顶部进料口启闭、仪表参数查看、阀门调节等常规操作，无需额外借助登高梯具，大幅提升日常操作的效率与安全性。斜向爬梯按照人体工学坡度设计，踏步采用防滑花纹钢板，每级踏步高度与宽度符合工业操作梯的安全规范，爬梯双侧设置连续扶手，从地面一直延伸至平台入口处，方便操作人员上下时抓扶，爬梯与平台的衔接处做了圆弧过渡处理，避免尖锐棱角磕碰。平台与爬梯周边的安全护栏采用双横杆搭配竖杆的结构，护栏高度符合工业防护标准，在爬梯入口处设置可开合的防护门，防止人员在平台作业时意外跌落，护栏表面做醒目的黄色涂装，起到安全警示作用，与红色的承载支架形成清晰的视觉区分，方便现场人员快速识别结构功能分区。整套钢结构的安装边界充分考虑车间通道需求，爬梯朝向车间主通道方向设置，平台外沿与周边设备预留足够的安全检修距离，各部件之间采用螺栓连接而非满焊固定，既方便现场快速组装，也便于后期根据反应器更换需求调整结构尺寸，适配不同规格的立式反应设备安装使用。
