小型V形导向轮安装基座结构设计

项目分类:3D模型 发布时间:2021-07-26 ID:214850
  • 小型V形导向轮安装基座结构设计

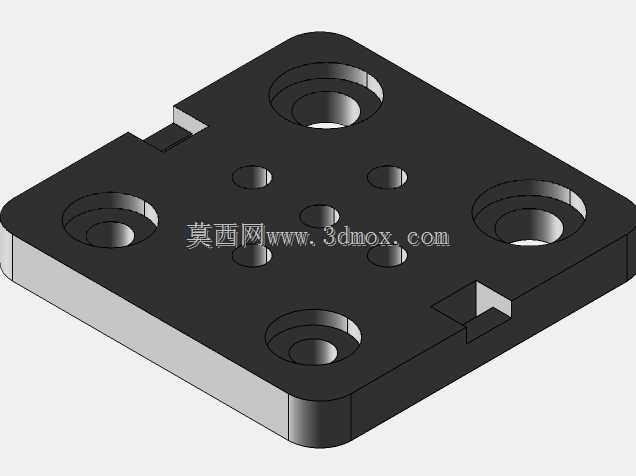

这款小型V形轮安装基座是线性传动导向系统中的核心承载定位部件,主要应用于桌面级自动化作业单元、小型激光加工设备、轻型线性滑台、3D打印运动模组以及精密检测工装的导向轮组装配场景,承担V形导向轮的固定定位、载荷承载与运动基准约束功能,是保障轻型线性往复运动精度与运行稳定性的关键基础零件。从实际设备运行需求来看,这类基座多用于负载不超过十公斤的轻载线性运动场景,比如小型桌面点胶设备的X轴导向轮固定、激光雕刻机的Y轴运动轮组安装、教学类机器人实训平台的线性模组搭建,以及小型非标自动化设备里的短行程往复运动单元,能够为V形轮提供刚性足够的安装基准,避免轮组运行中出现偏移、晃动,保障配套的圆形导轨或者V形导向轨的运动平顺性。在功能特性设计上,基座整体采用方形板式结构,四个角位设置了沉头安装孔,用于将基座整体固定在设备机架或者运动滑台上,沉孔设计可以让安装螺栓的头部完全没入基座平面,不会突出表面干涉其他部件的装配;板面中心区域均匀分布的五个小孔是V形轮组件的安装定位孔,不同孔径的孔位分别对应轮轴固定、防转销定位以及预紧调节的装配需求,能够兼容市面上常规的迷你型V形导向轮安装尺寸;基座侧边设置的两个凸台卡位结构,是为了匹配机架上的定位槽设计,安装时可以直接卡入预设槽位完成预定位,降低装配时的对齐难度,同时也能在设备运行中承受侧向的剪切力,避免螺栓长期受侧向力出现松动变形。设计思路上完全围绕轻载场景的刚性需求与装配便捷性展开,整体结构没有冗余的造型,所有孔位的位置度公差都控制在0.02mm以内,保障V形轮安装后与导向轨的平行度符合运动要求;基座的厚度经过受力仿真验证,在额定负载下不会出现明显的形变,边缘做了小倒角处理,既去除加工毛刺避免装配时划伤操作人员,也不会因为倒角过大影响安装面的有效接触面积。从安装边界来看,这款基座的整体外廓尺寸适配20系列铝型材的安装间距,四个角的沉孔中心距与标准铝型材的槽位间距完全匹配,不需要额外加工转接板就可以直接装配在常规的轻型设备机架上;安装后基座突出安装面的高度仅为V形轮的半径加上基座自身厚度,不会占用过多的设备内部空间,非常适合结构紧凑的小型自动化设备使用。基座的安装面平面度经过精铣加工,能够保证与机架安装面完全贴合,避免出现装配间隙导致轮组倾斜,进而引发的运动卡顿、导轨磨损加快等问题,中心区域的安装孔位预留了微小的调节余量,装配时可以微调V形轮的位置,保证轮槽与导轨的配合间隙处于最优范围,既不会因为间隙过大出现运动窜动,也不会因为间隙过小导致运行阻力增大、磨损加剧。
