龙门式数控CNC雕刻加工设备结构设计

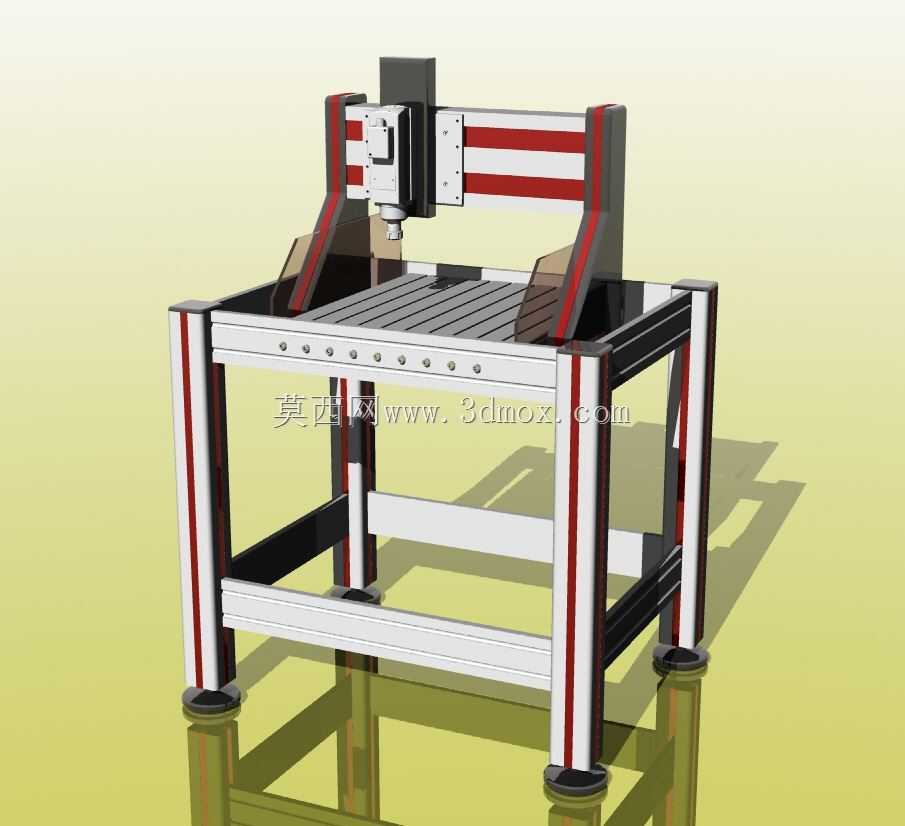

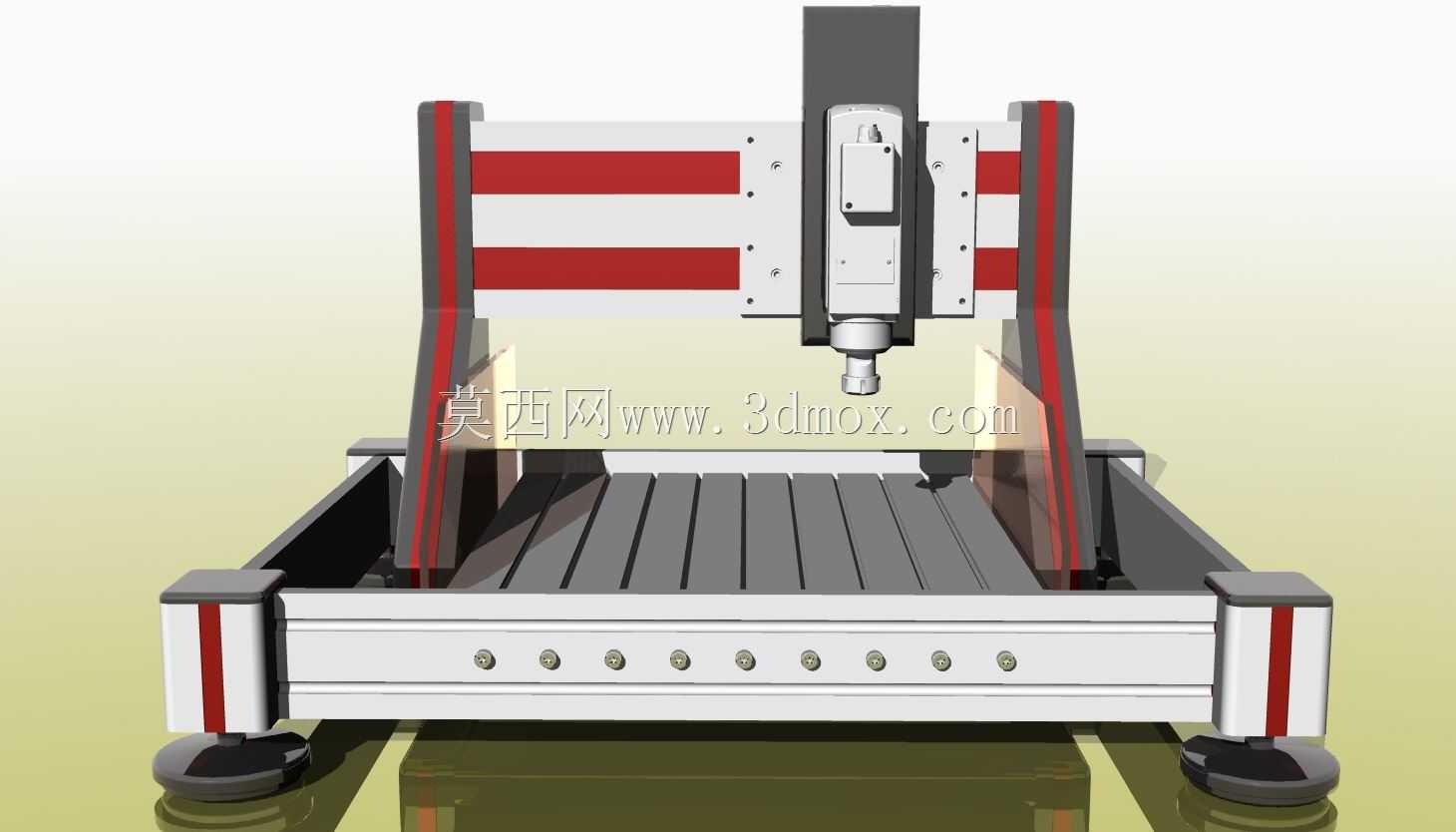

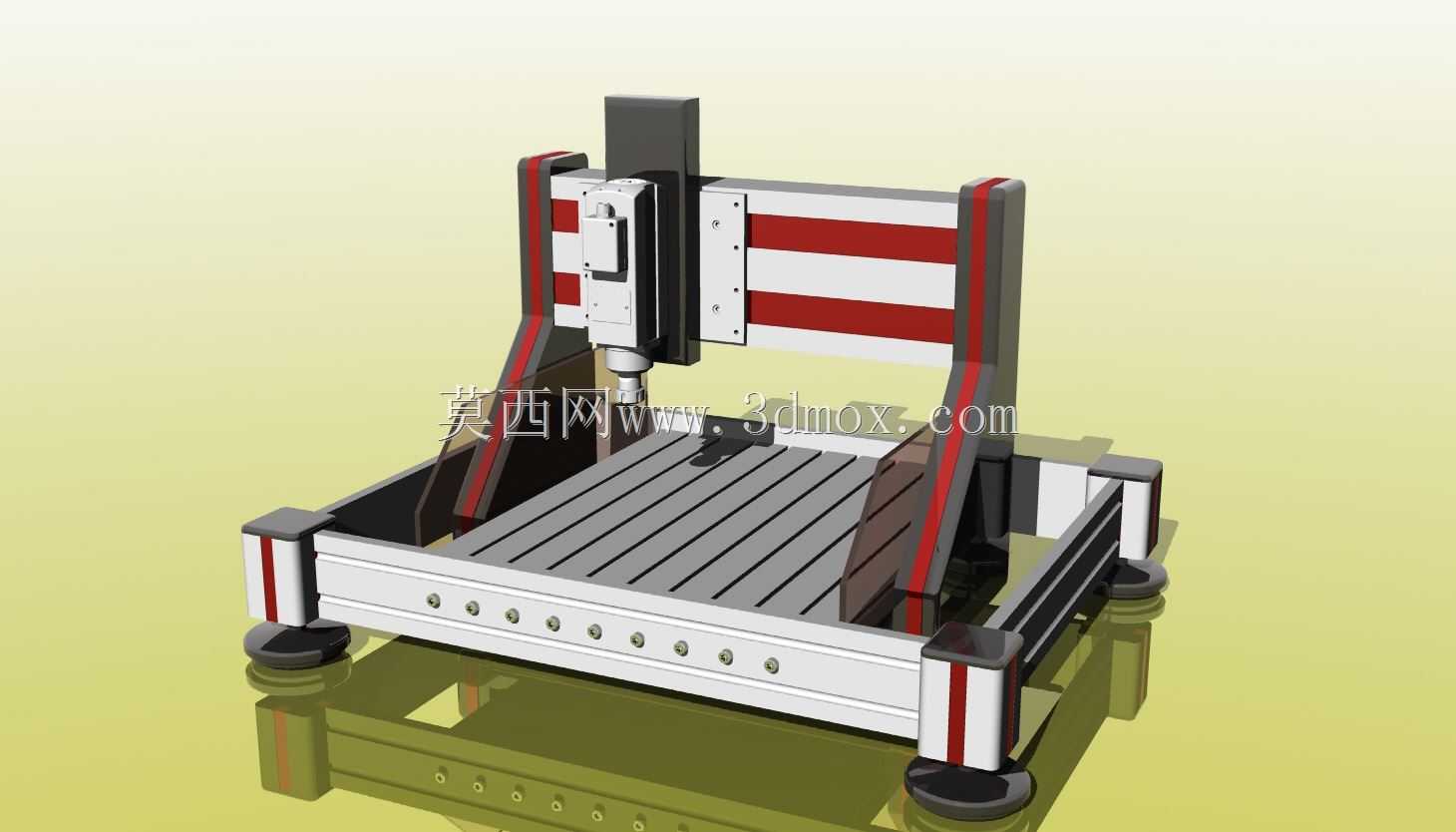

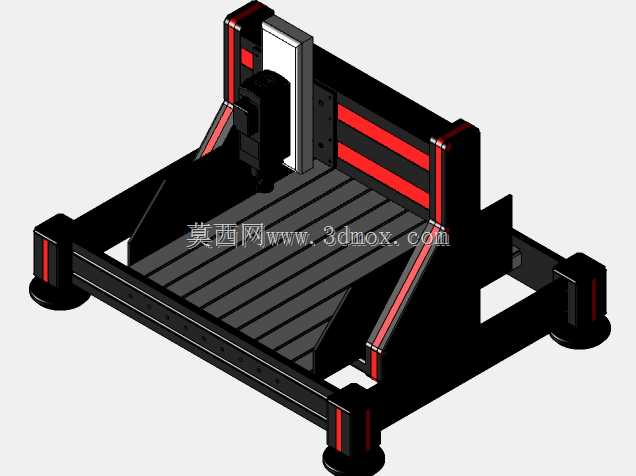

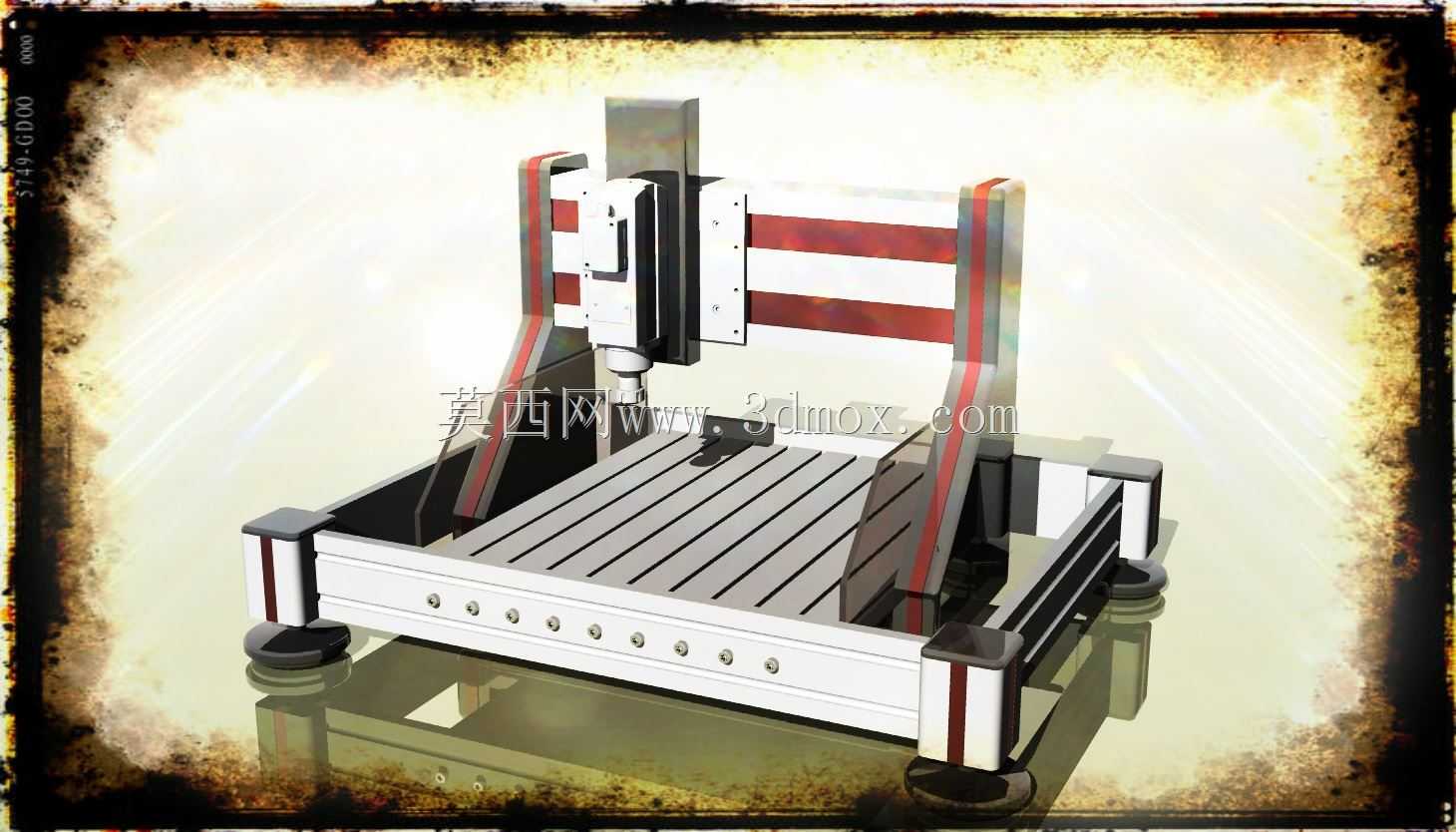

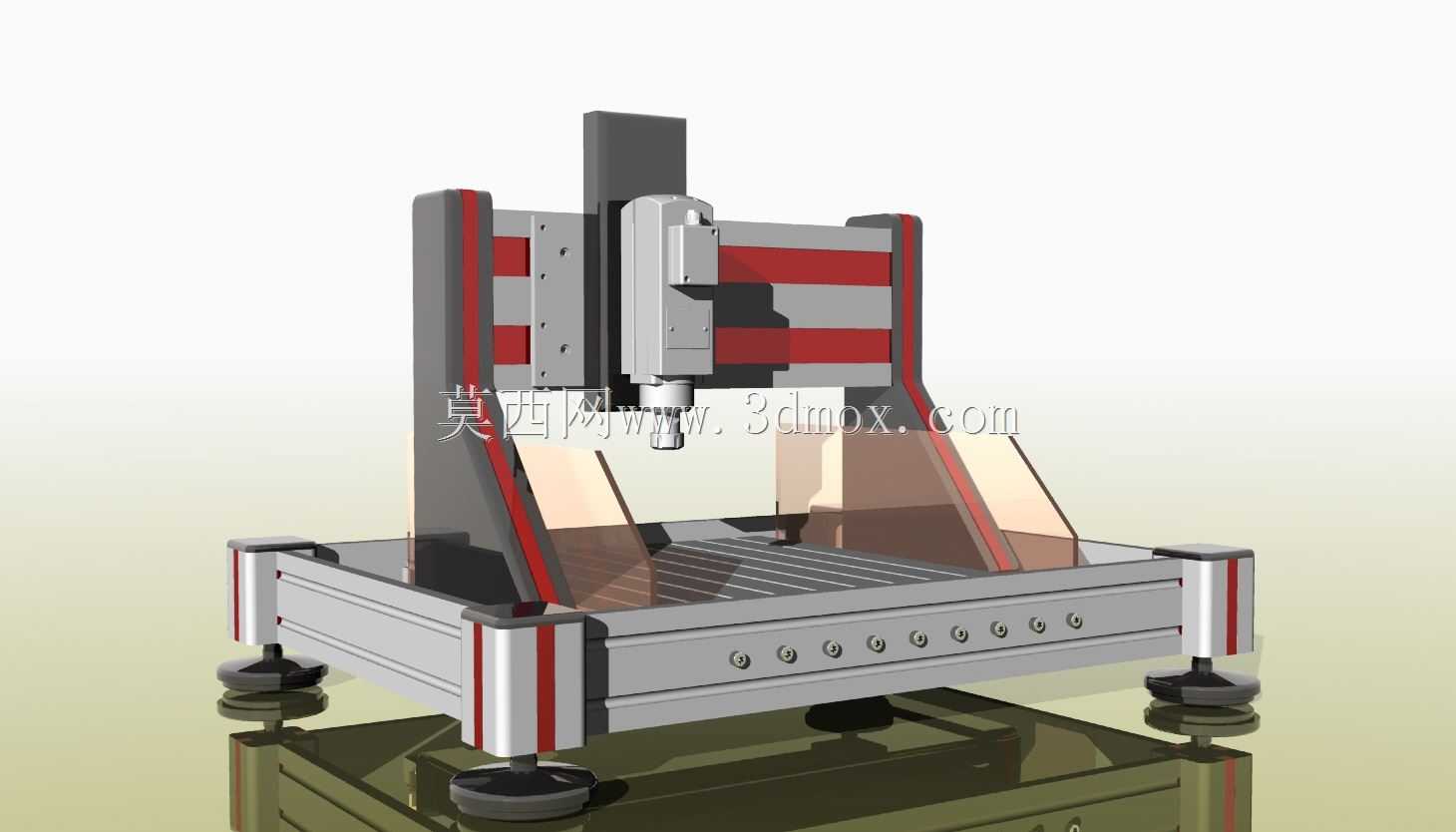

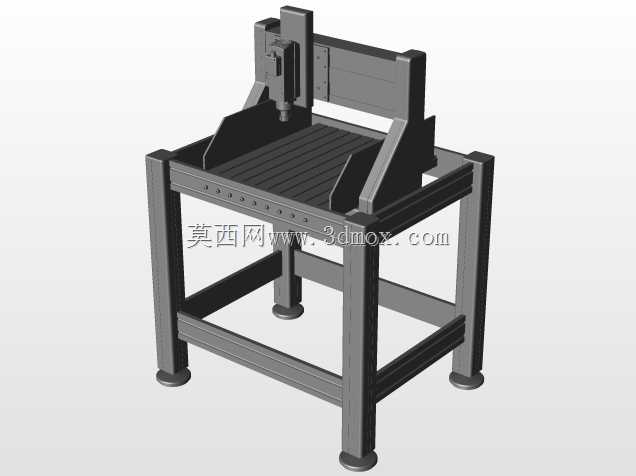

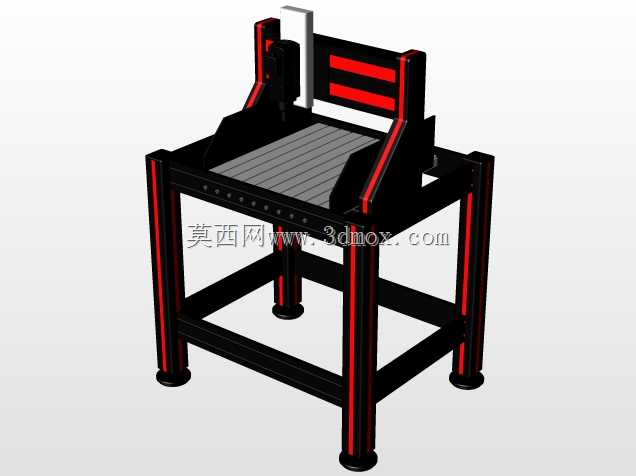

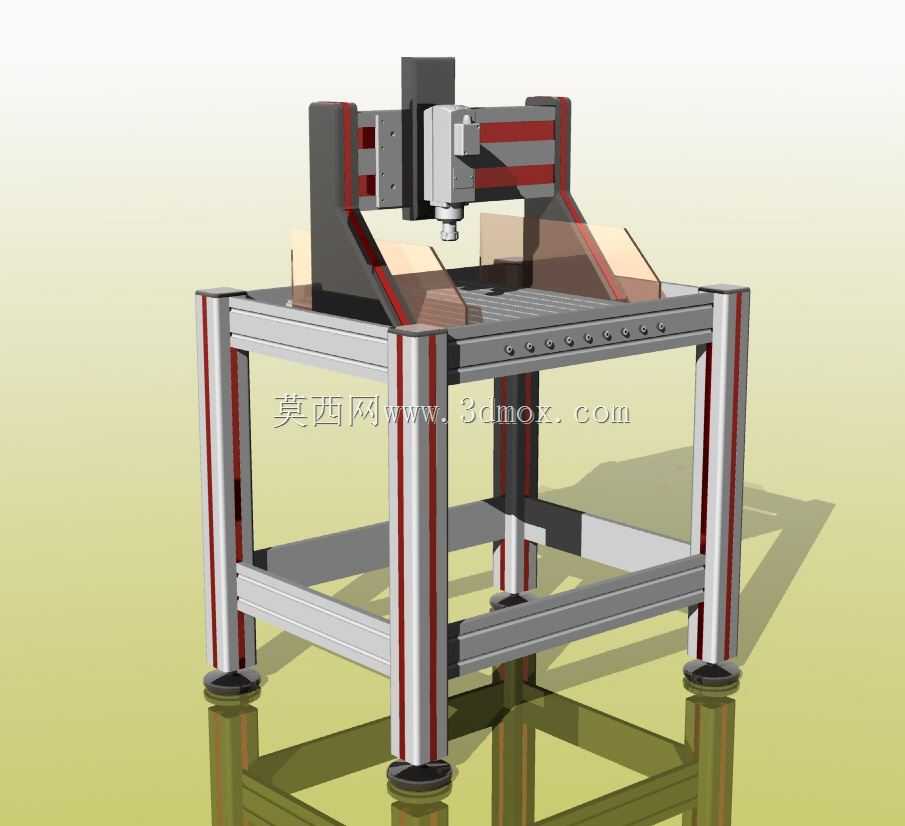

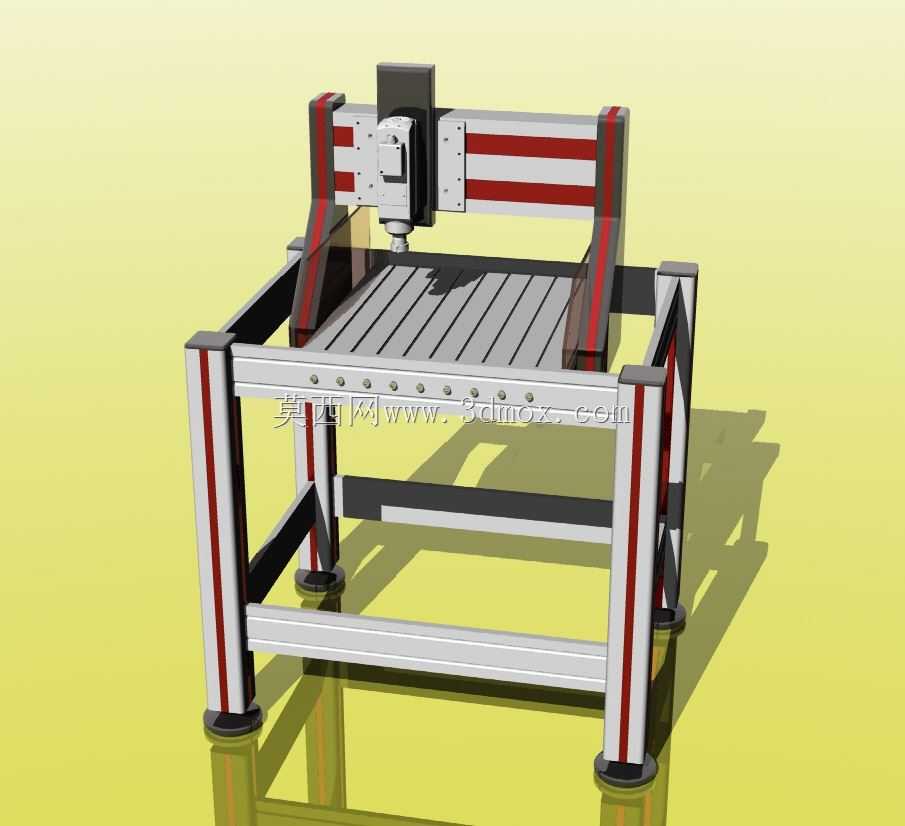

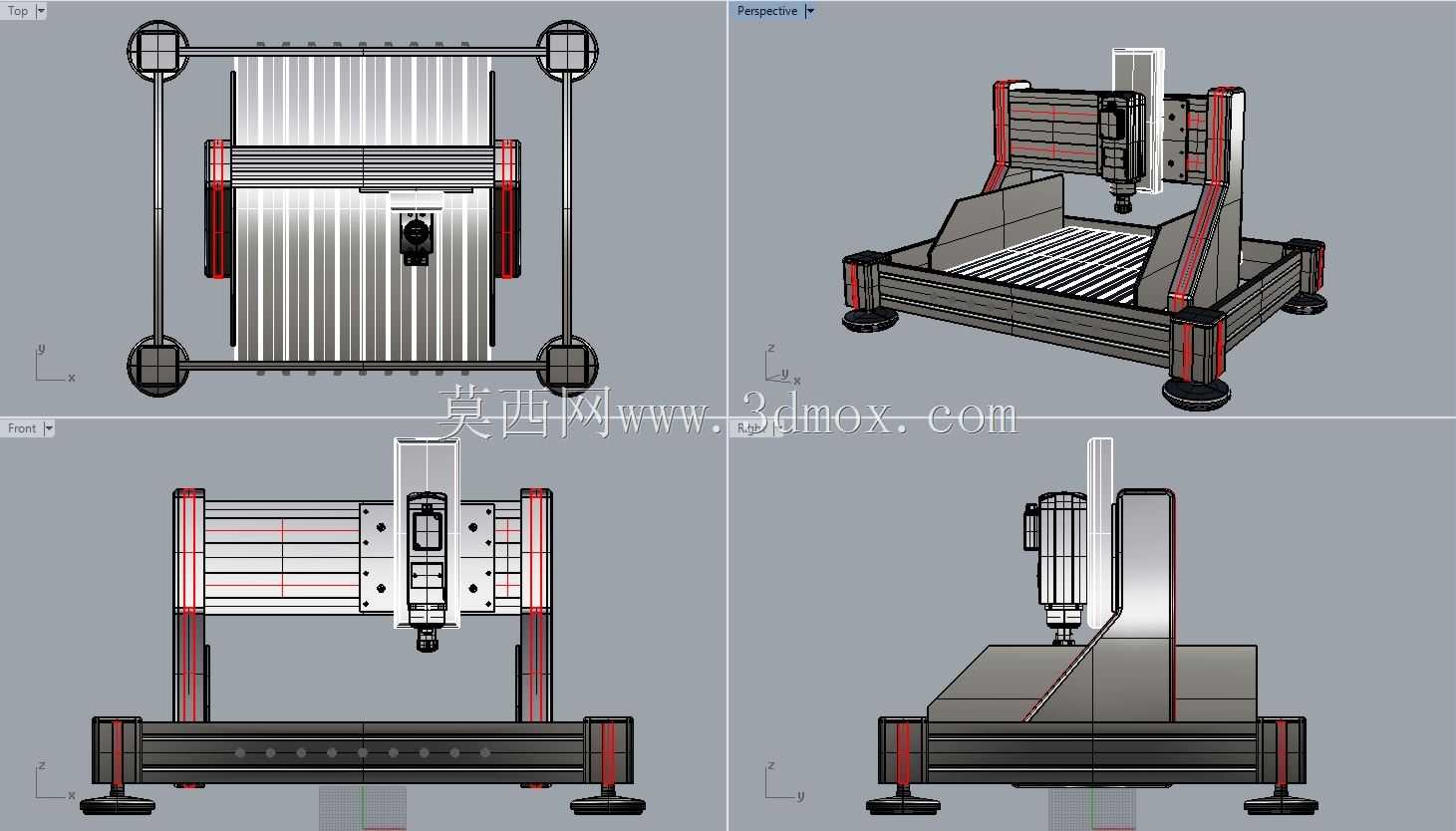

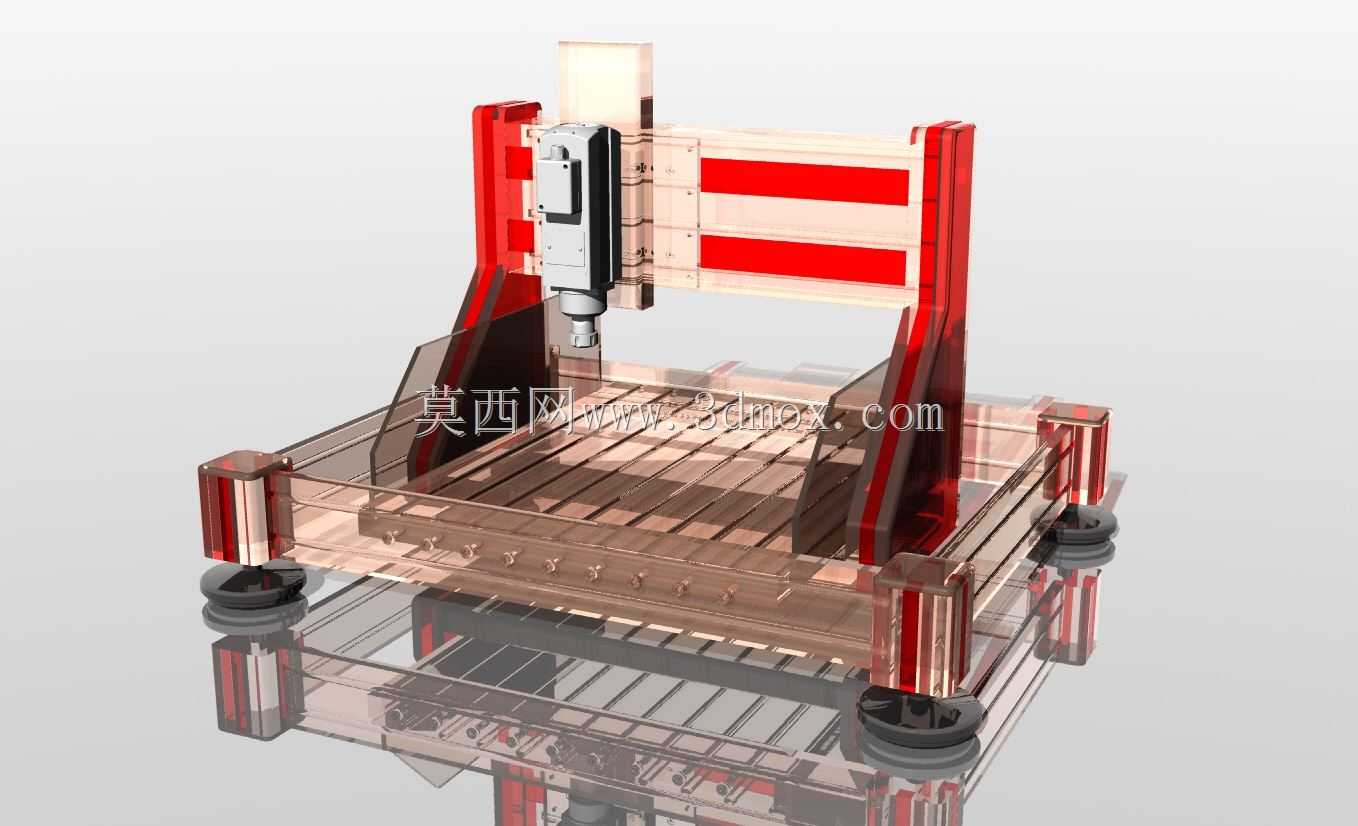

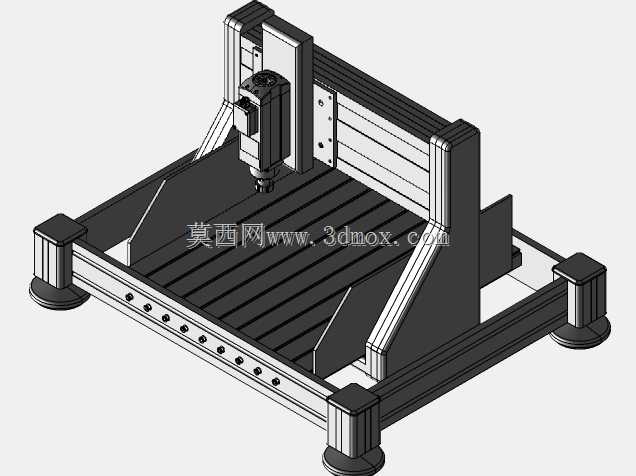

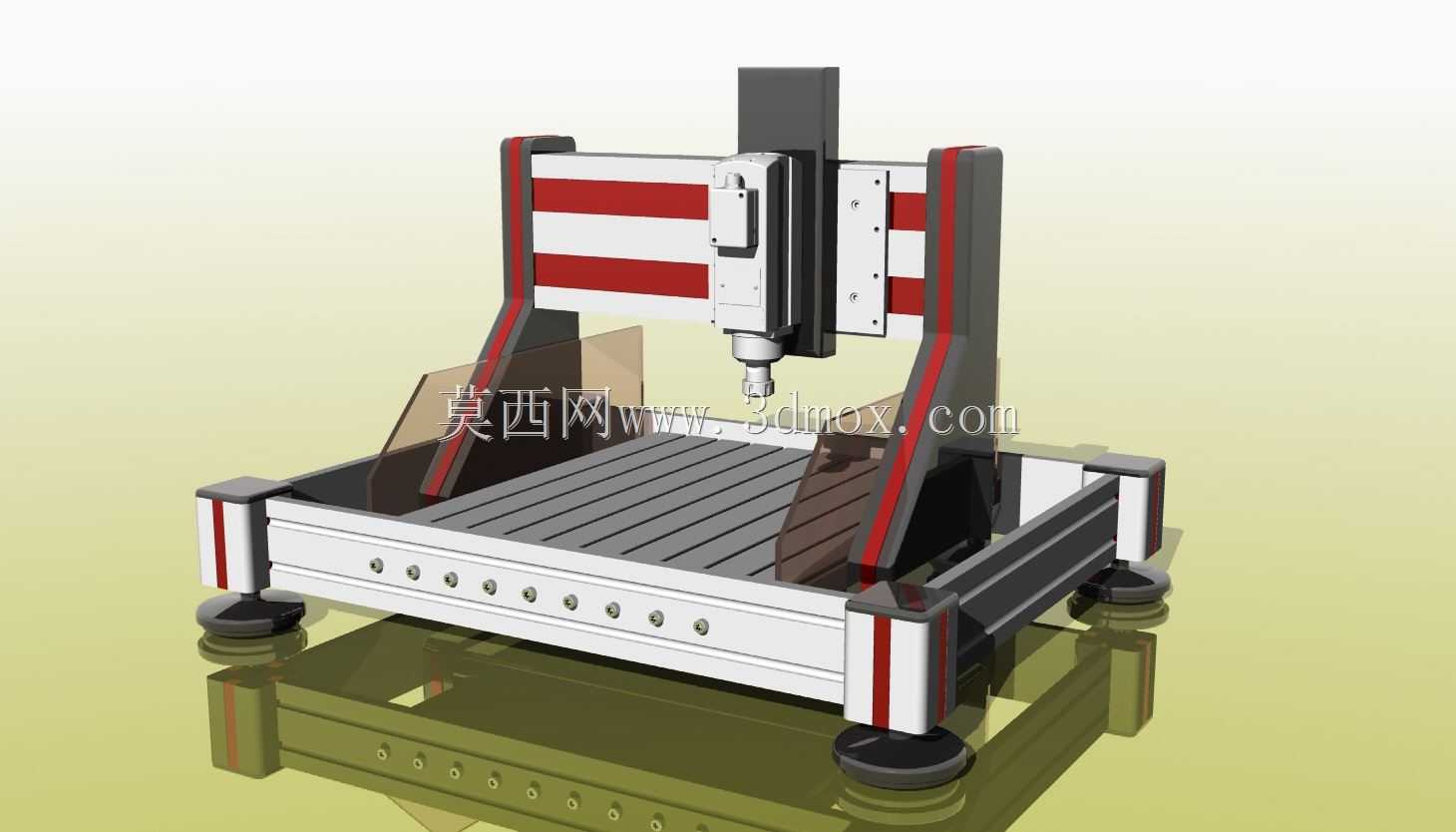

这款龙门式数控加工设备主要面向中小型工件的精密雕铣加工场景，可覆盖广告标识制作、小型五金零件加工、木工浮雕切削、软金属板材铣削等多类作业需求，在小型加工工坊、职业院校实训车间、个人DIY加工场景中都能适配对应的作业要求。设备整体采用经典定梁龙门架构，床身作为整台设备的承载基础，采用箱型围边结构设计，内部预留了加强筋排布空间，可有效抵消主轴高速切削时产生的振动，保证加工过程中整机的稳定性，避免因床身刚性不足导致的加工面振纹、尺寸偏差等问题。工作台采用T型槽台面设计，可适配通用工装夹具的快速装夹，台面的平面度经过结构优化，能够保证待加工工件放置的基准精度，工作台的有效加工行程覆盖常规中小型工件的加工尺寸需求，无需频繁调整工件装夹位置即可完成整面加工作业。两侧的龙门立柱采用斜撑加强结构，与床身采用刚性连接设计，横梁搭载可沿X轴方向滑动的主轴安装座，主轴组件可沿横梁导轨做横向进给，同时可沿Z轴方向完成垂直方向的进刀、退刀动作，三轴的运动路径经过结构排布优化，尽可能缩短了传动链长度，降低传动间隙带来的加工误差。设备底部配置了可调式减震支撑脚，可根据安装地面的平整度调整支撑高度，保证整机安装后的水平度，同时能够隔绝加工过程中产生的振动向地面传递，也能避免外界环境的振动影响设备加工精度。在设计思路上，这款设备优先平衡了刚性与占地面积的关系，整体安装边界紧凑，不需要过大的车间占地空间即可完成部署，同时核心受力部件的结构强度完全满足常规轻载切削的受力要求，主轴安装位预留了通用主轴的安装接口，可根据加工需求更换不同功率的加工主轴，适配不同材质的切削加工要求。设备的走线位置在结构设计时做了内置预留，可避免加工过程中切削碎屑、切削液对线缆造成磨损，设备的床身围边可阻挡加工碎屑飞溅，方便日常加工后的清洁维护。
