多轴联动专用铣床设备结构设计

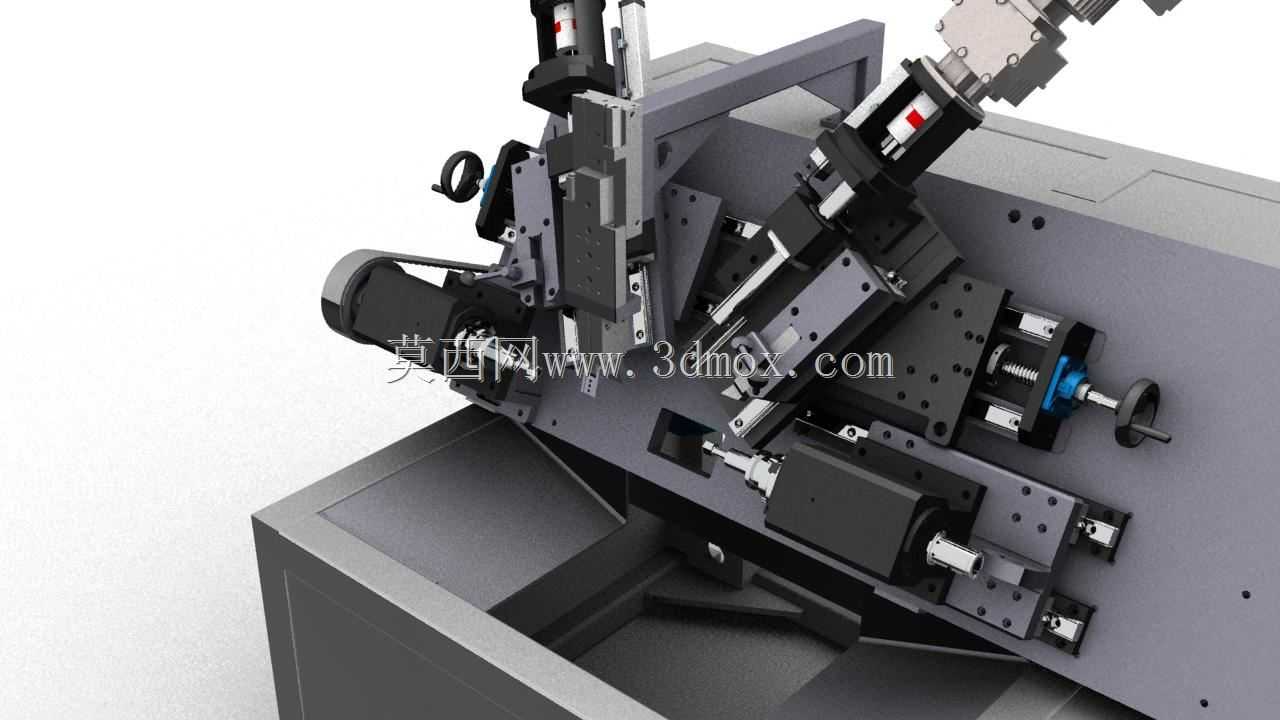

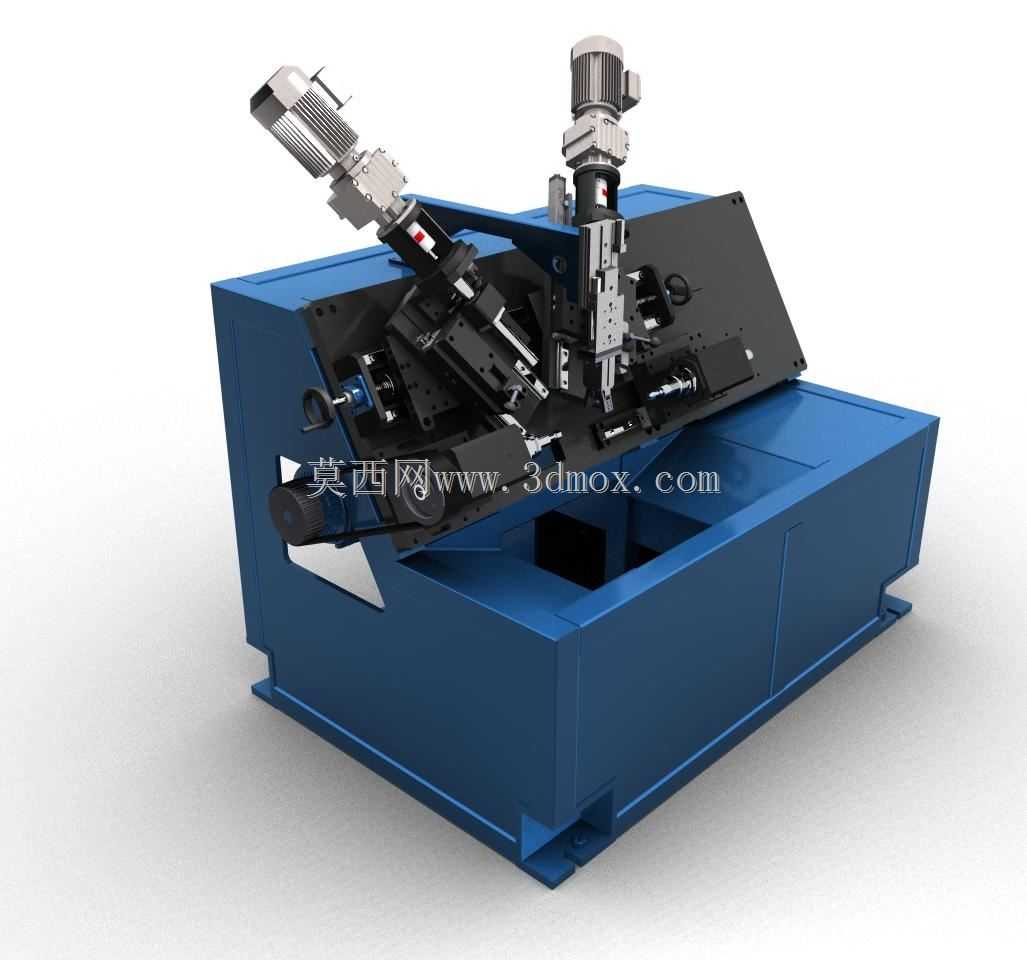

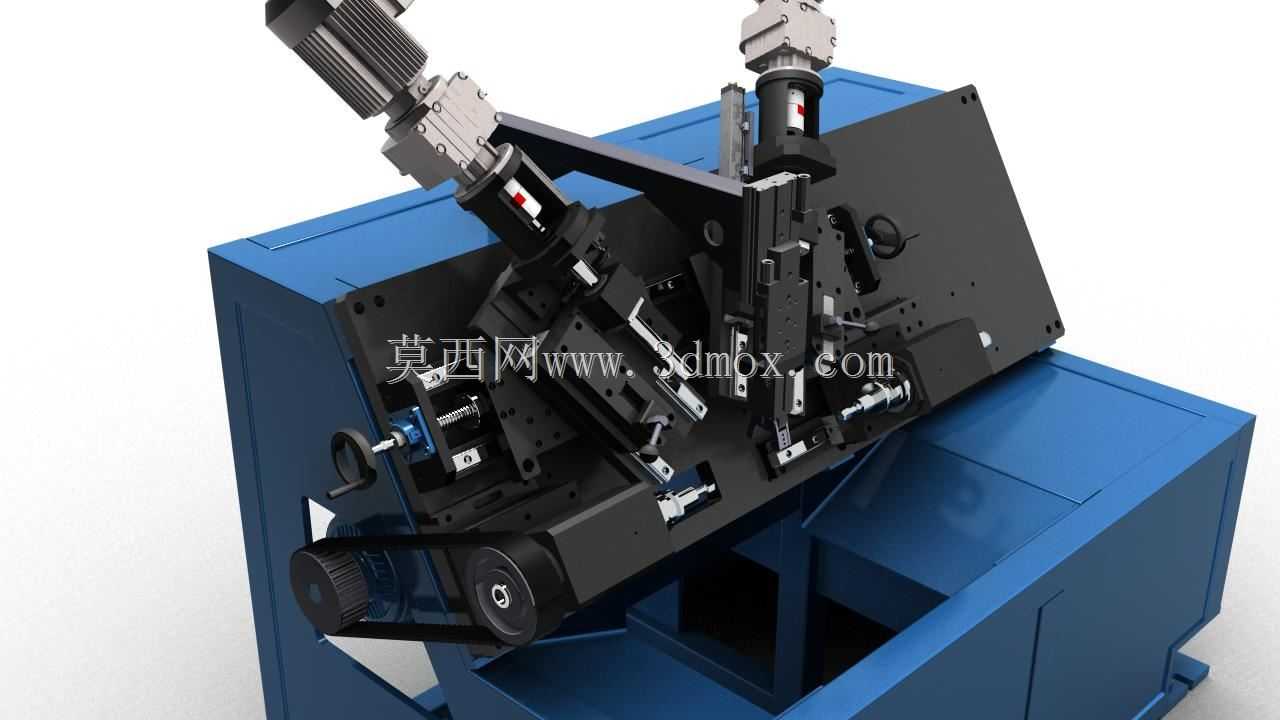

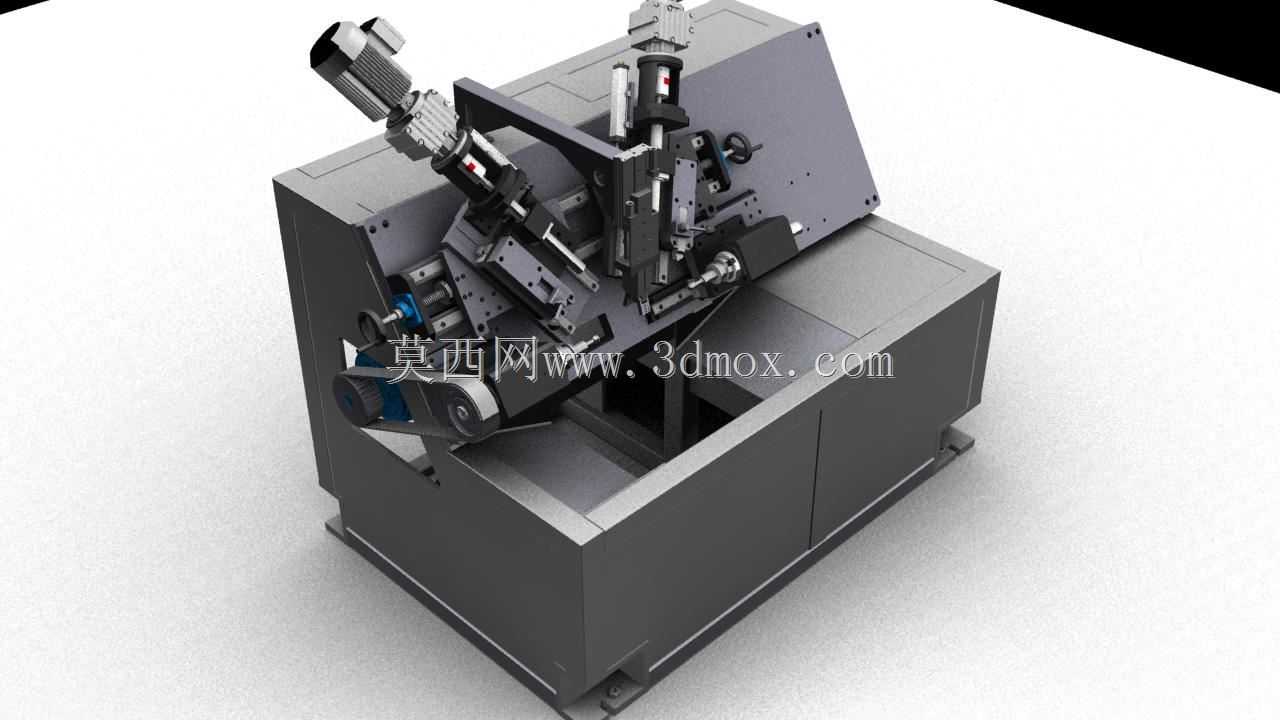

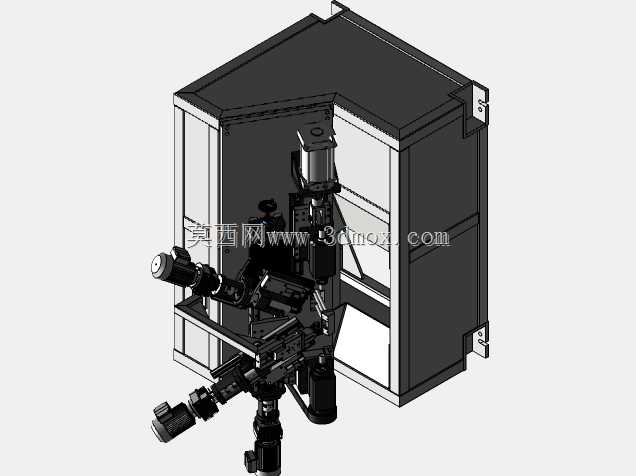

这款多轴专用铣床的结构设计，核心面向异形金属构件的批量铣削加工场景，在汽配零部件、五金异型件、小型结构件的精密加工产线中，这类设备可替代通用铣床完成多面同步切削，减少工件多次装夹带来的定位误差，提升加工工序的集成度。从结构布局来看，设备采用下置式床身基座作为整体承载结构，基座采用箱型焊接结构设计，内部设置交错加强筋板，可抵消多轴同时切削时产生的交变振动，保证加工过程中主轴的位置稳定性，基座底部预留的地脚安装孔位，可匹配工业厂房常见的混凝土地面预埋螺栓布局，安装时无需额外制作过渡安装底座，降低产线部署的基础改造成本。设备的多组主轴单元采用倾斜式布局，分别对应工件不同加工面的法向方向，每组主轴配备独立的进给滑台，滑台采用线性导轨搭配滚珠丝杠的传动组合，可实现进给量的微米级调节，主轴驱动端预留标准刀具装夹接口，可适配立铣刀、面铣刀、成型铣刀等多种常用铣削刀具，无需额外改装即可完成平面、沟槽、成型面的多工序同步加工。工件装夹区域设置在床身上部的居中位置，配套的专用夹具采用模块化定位设计，可根据待加工工件的外形快速更换定位块与夹紧组件，夹具的安装基准面与各主轴的进给方向做了精度校准，装夹时仅需完成一次定位即可触发所有主轴的加工行程，避免多次翻面装夹的累计误差。从安装边界来看，设备整体宽度控制在常规工业设备通道的通行允许范围内，上部主轴单元的最大伸出位置未超出床身基座的投影边界，车间部署时无需预留过多侧向操作空间，设备后侧预留的走线与排屑接口，可直接对接车间集中排屑系统与设备供电线路，减少外接管线对操作区域的占用。设计过程中针对多轴同时加工的受力情况做了结构优化，各主轴安装座的连接位置均做了应力释放结构处理，避免长期满负荷运行出现结构变形，操作侧预留的手动调节手轮，可在设备调试阶段完成各轴进给位置的微调，方便操作人员完成首件试切的精度校准，设备的防护结构采用半包围设计，既可以阻挡切削过程中的切屑飞溅，也不会阻碍工件的上下料操作，适配批量加工时的快节奏上下料需求。
