可移动1米长顶部链式输送设备结构

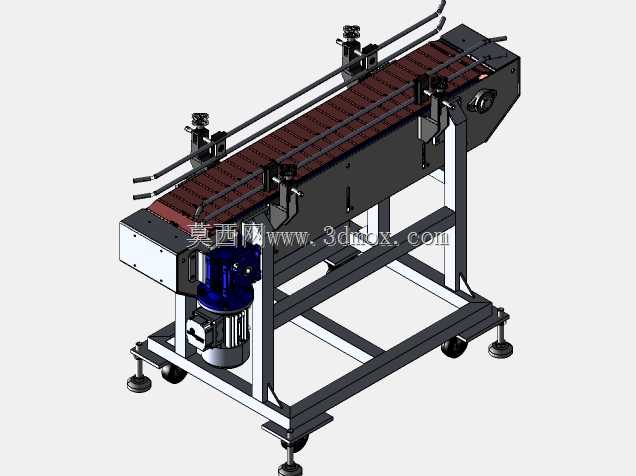

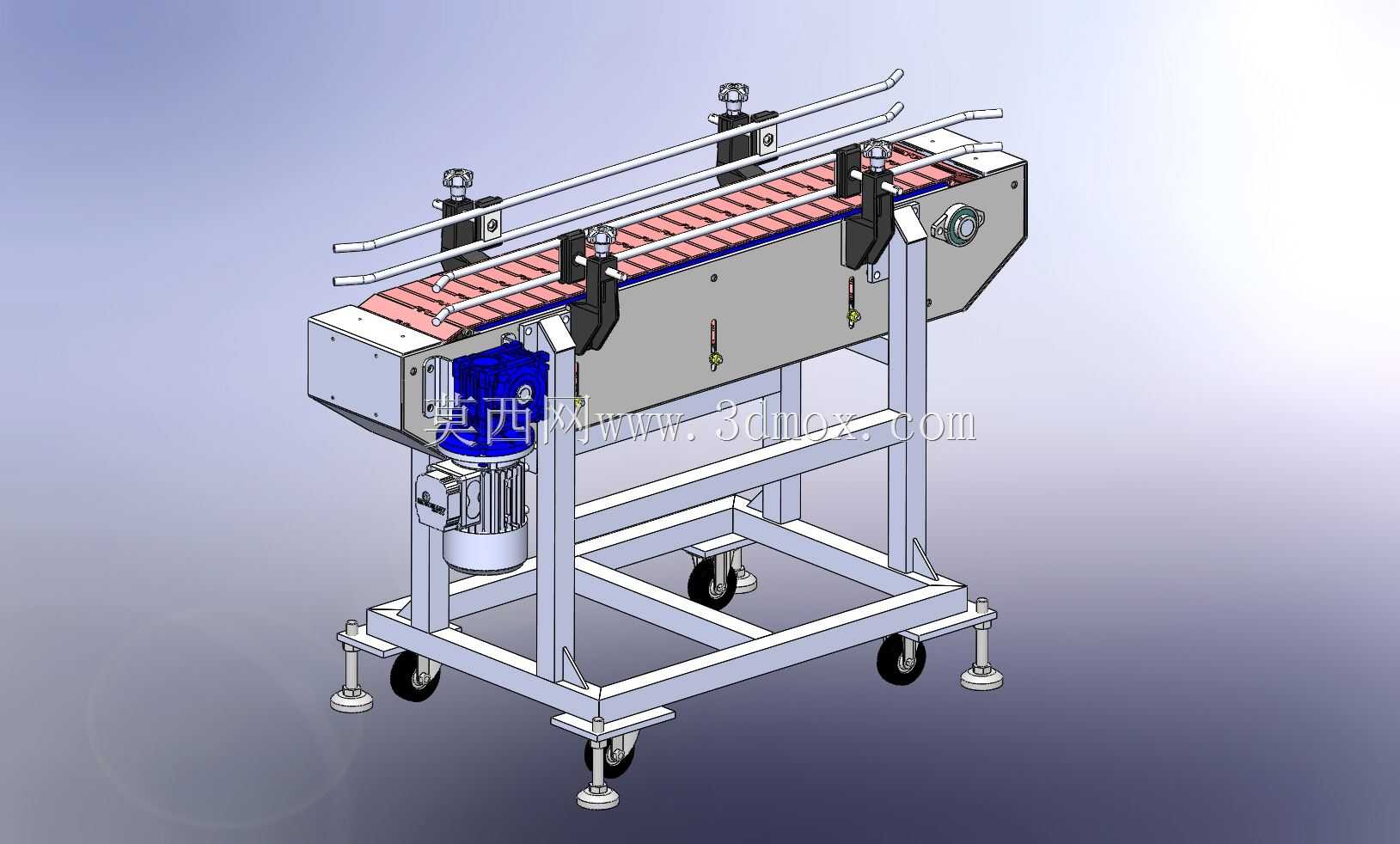

这款顶部链式输送设备主要面向轻工制造、食品包装、日化产品组装等生产场景，可衔接灌装机、旋盖机、贴标机等前后端生产设备，承担规整形态工件的直线段转运任务，能够在连续化生产流水线中实现工件的平稳有序输送，适配瓶装、盒装、小型规则块状工件的传输需求，可根据产线布局灵活调整摆放位置，适配中小批量多品类的柔性生产排布要求。设备整体采用顶部链板承载的输送结构，输送面宽度适配常规小型工件的摆放需求，有效输送段长度为1米，可满足短距离工位衔接的输送需求，不会占用过多车间场地空间。设备的驱动单元布置在机身侧下方，采用减速电机直连驱动的结构，动力传输路径短，运行噪音低，传动效率稳定，可根据输送工件的重量调整运行速度，匹配不同生产节拍的输送要求。输送面两侧配置了可调节的导向护栏，护栏支架带有快调锁紧结构，可根据输送工件的外形尺寸调整护栏间距，避免工件在输送过程中出现偏移、卡滞的问题，护栏采用光滑圆棒材质，不会刮蹭工件外表面，适配外观要求较高的成品工件输送。设备的机架采用方管焊接成型的框架结构，整体刚性充足，长时间运行不会出现结构变形，机身底部配置了四个带刹车的万向脚轮，同时搭配四个可调节支撑脚，需要移位时可收起支撑脚通过脚轮推动设备换位，位置固定后放下支撑脚调平设备，可抵消地面不平整带来的机身晃动问题，保障输送运行的稳定性。在设计过程中，这款设备优先考虑了日常运维的便捷性，链板采用标准化拼接结构，单节链板损坏时可单独拆卸更换，无需整体拆解输送面，降低运维成本；机身侧面预留了传动张紧调节结构，可定期调整链条张紧度，抵消长时间运行带来的链条磨损伸长问题，延长设备整体使用寿命；驱动单元的安装位置预留了充足的操作空间，日常检修、润滑保养都可快速完成，无需拆解大量机身结构。设备的安装边界较为友好，整体机身宽度较窄，摆放时仅需预留少量侧边操作空间即可，进料端和出料端的高度可通过支撑脚进行小范围微调，能够顺畅衔接不同高度差的前后端生产设备，无需额外制作过渡衔接结构，可快速接入现有生产流水线投入使用。输送链板采用平整的顶面设计，工件放置后接触面积大，输送过程中不会出现打滑、歪斜的问题，可满足稳定输送的要求，适配多数规则小型工件的短距离转运需求。
