概念款街头运动摩托车外观结构设计

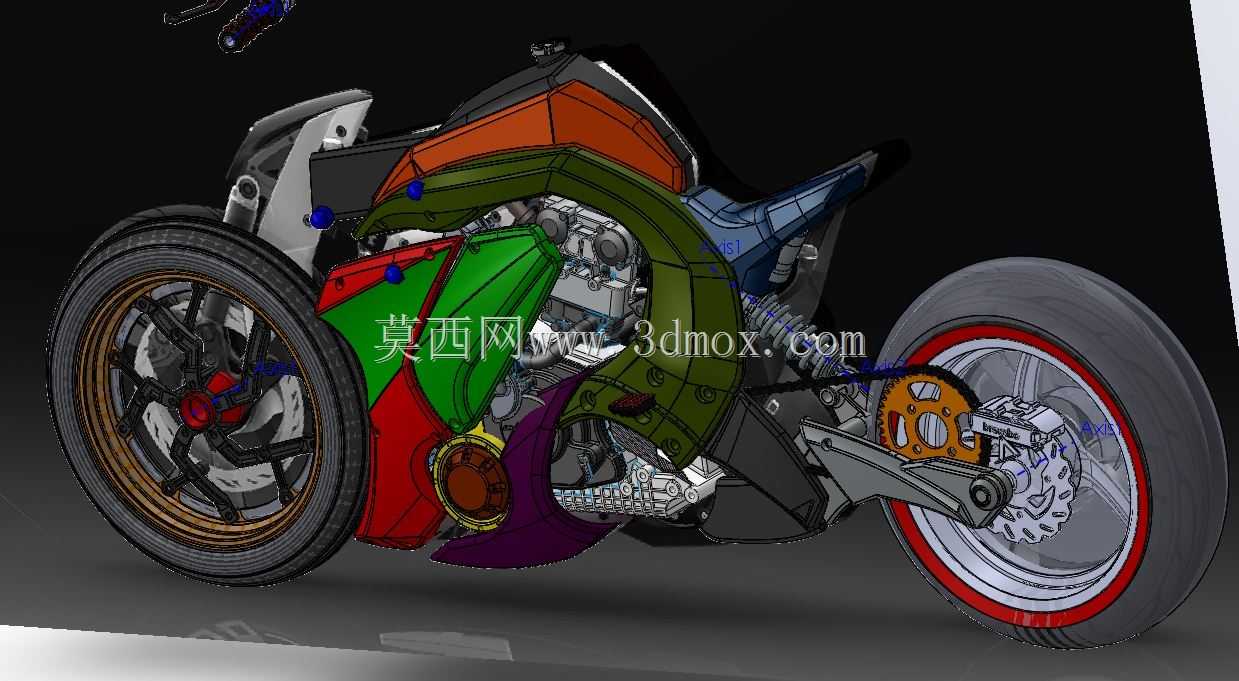

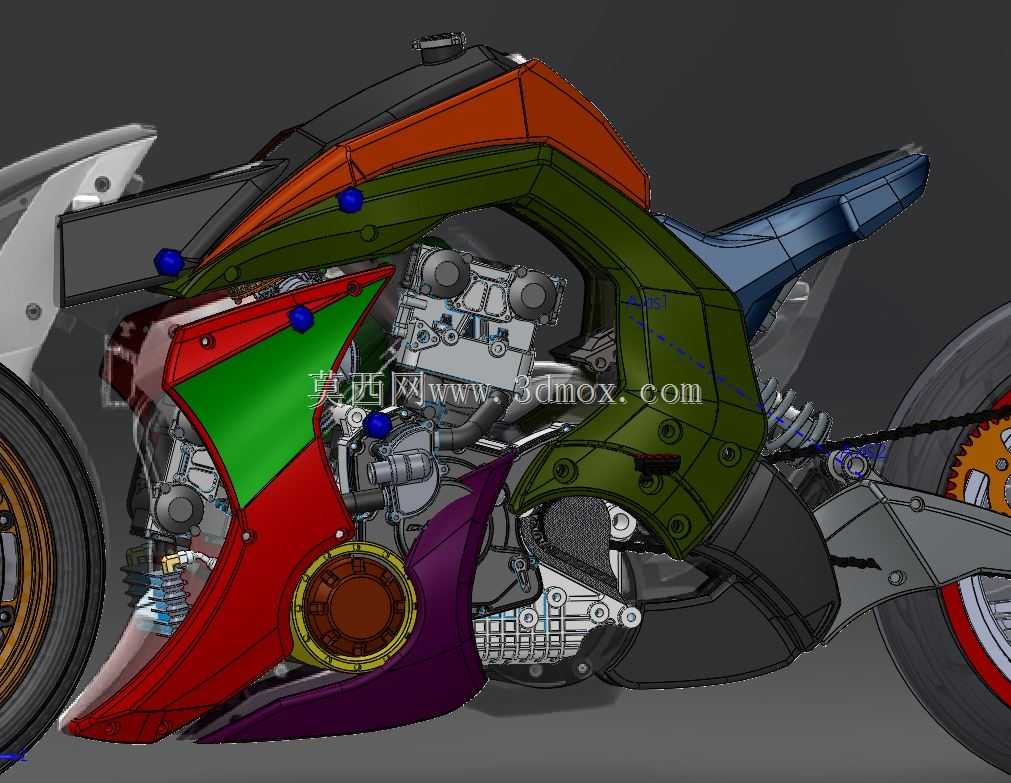

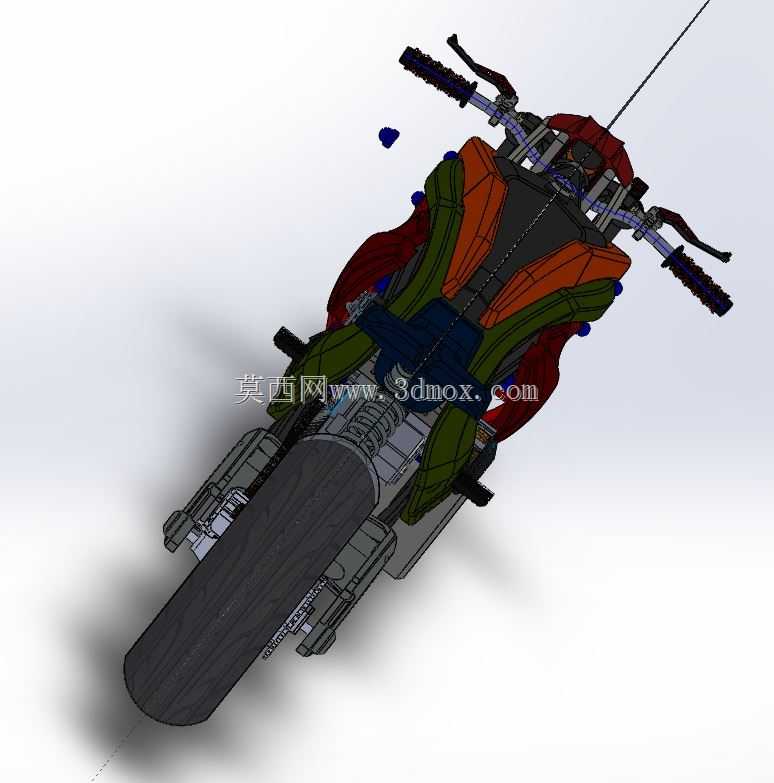

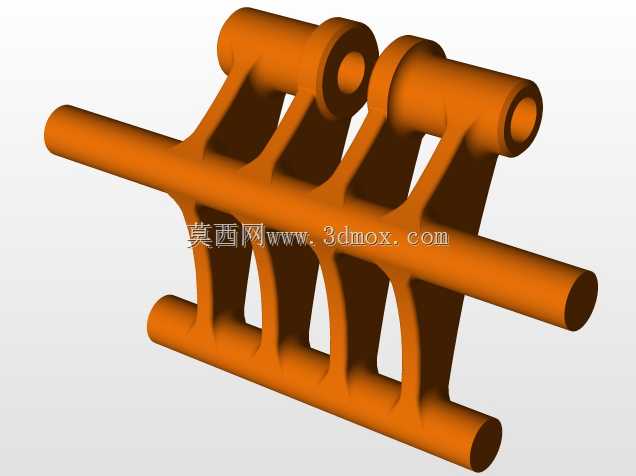

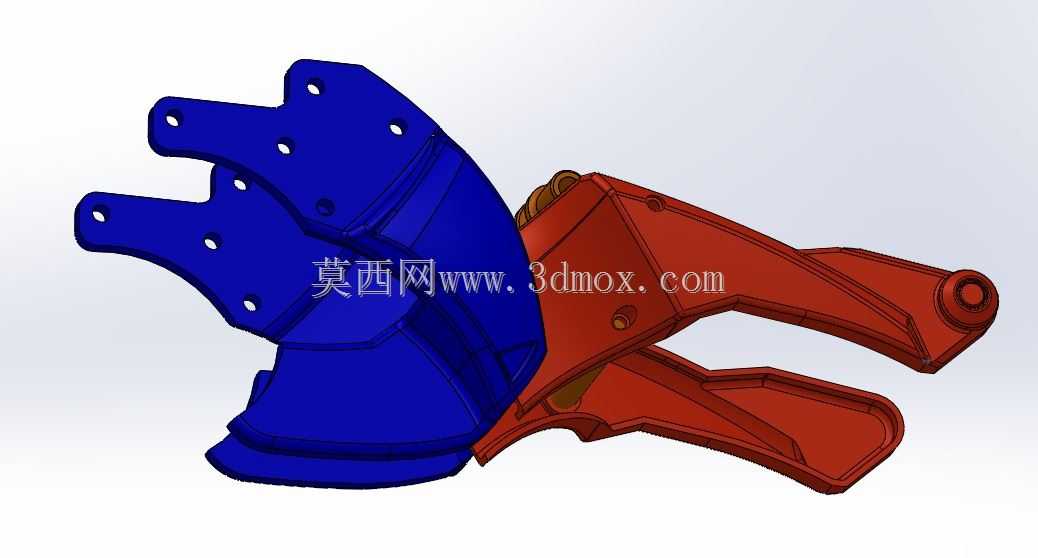

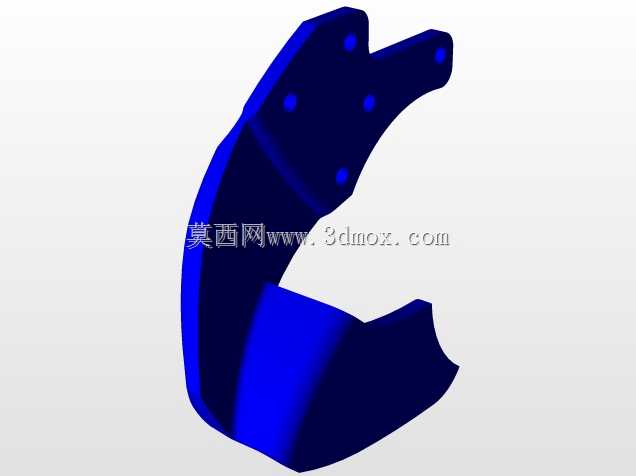

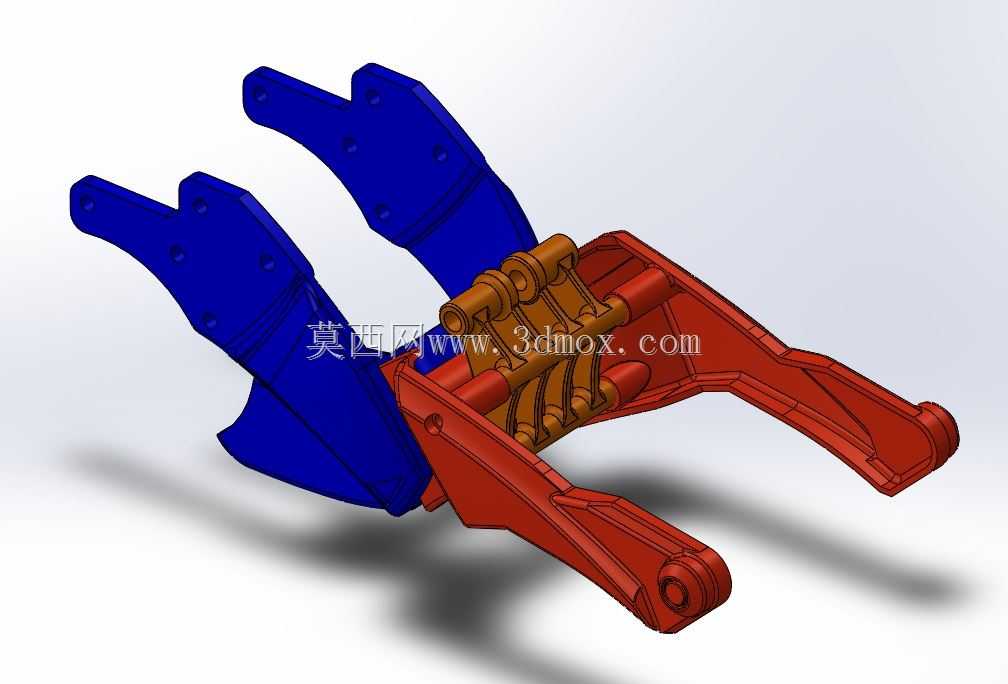

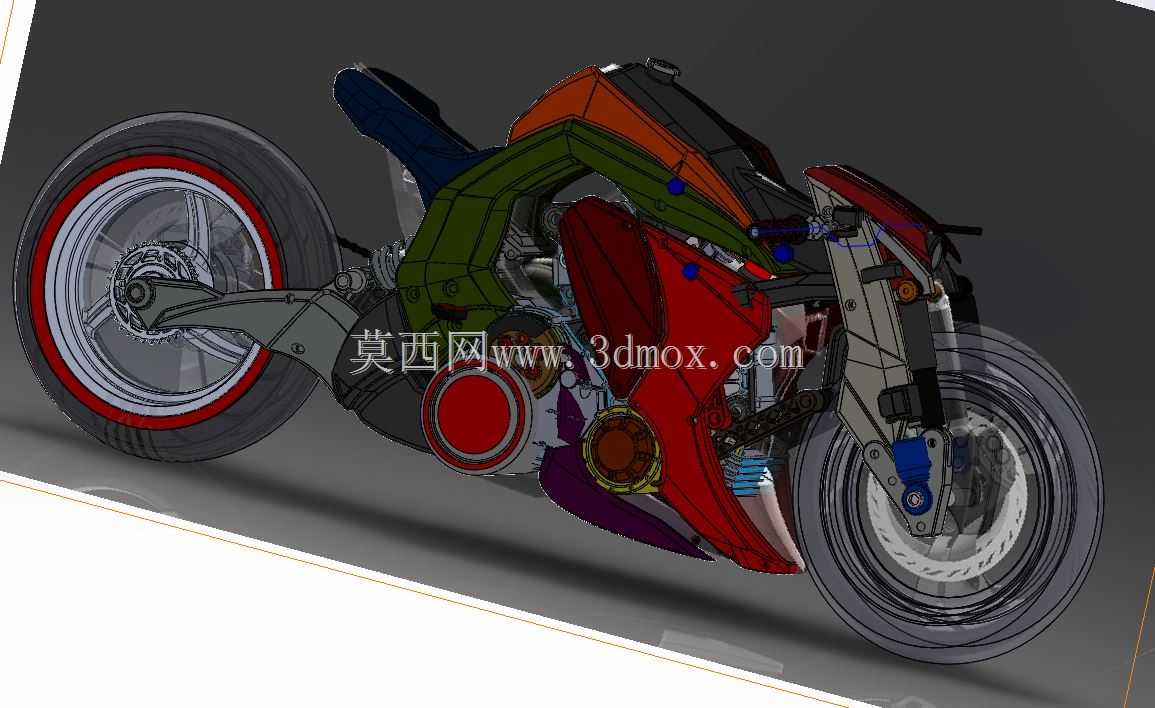

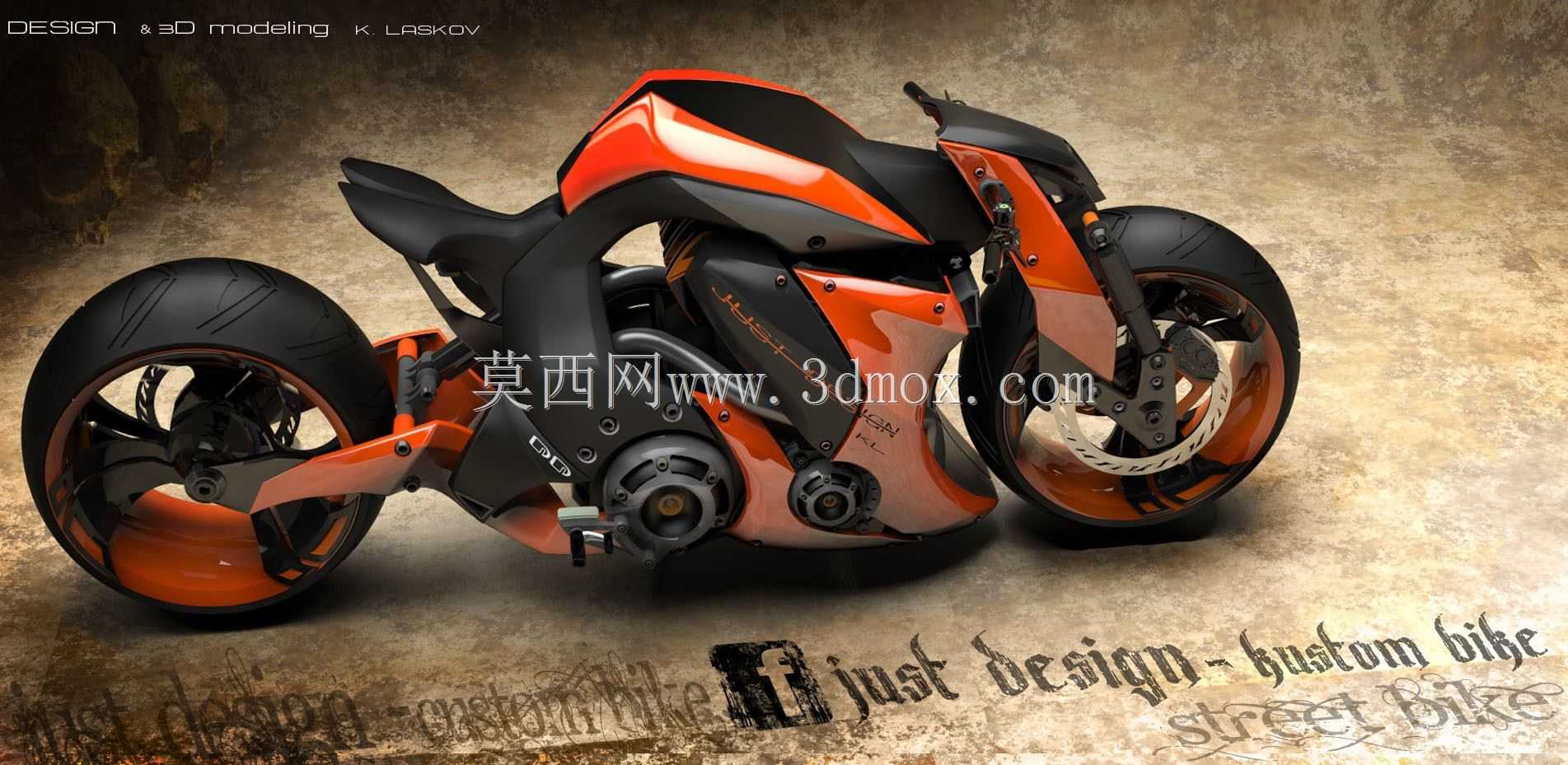

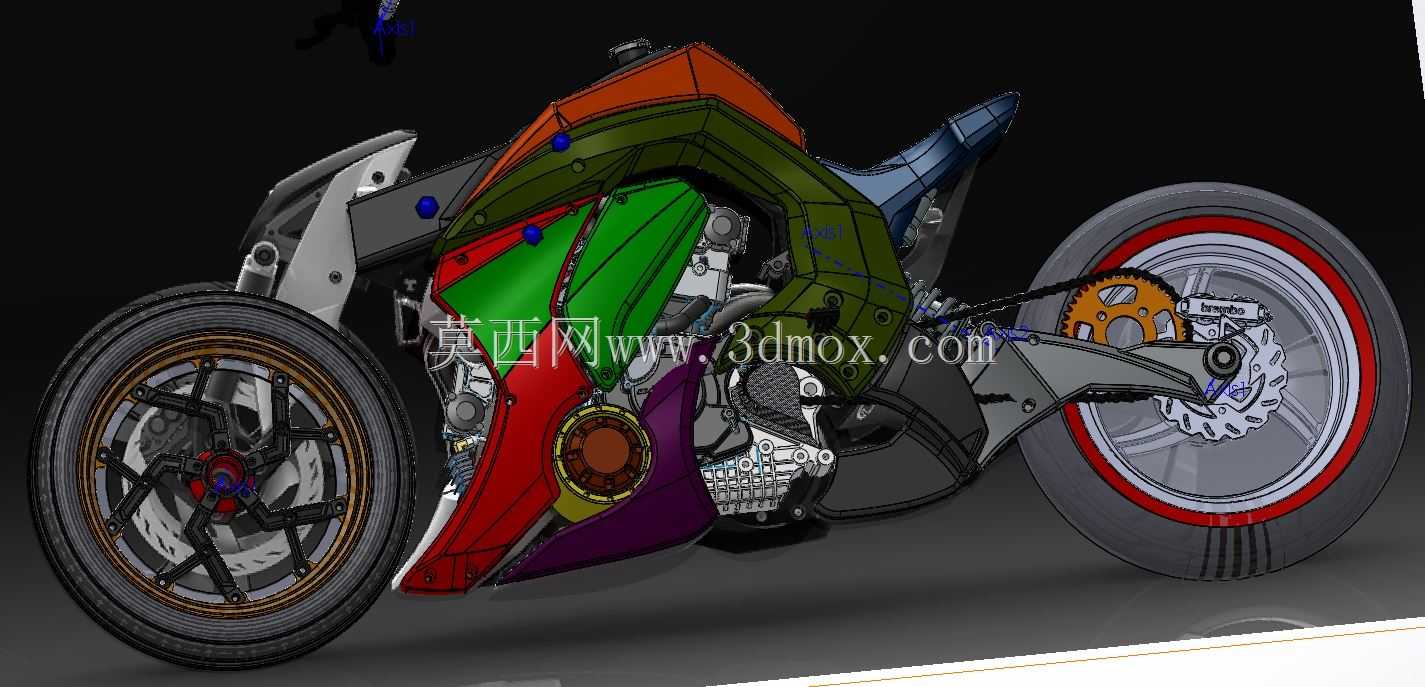

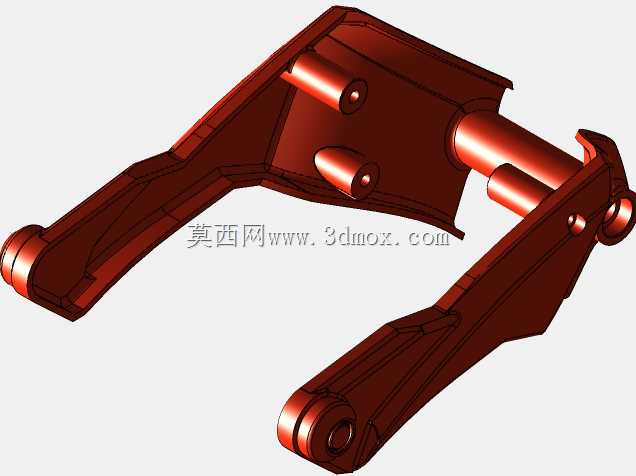

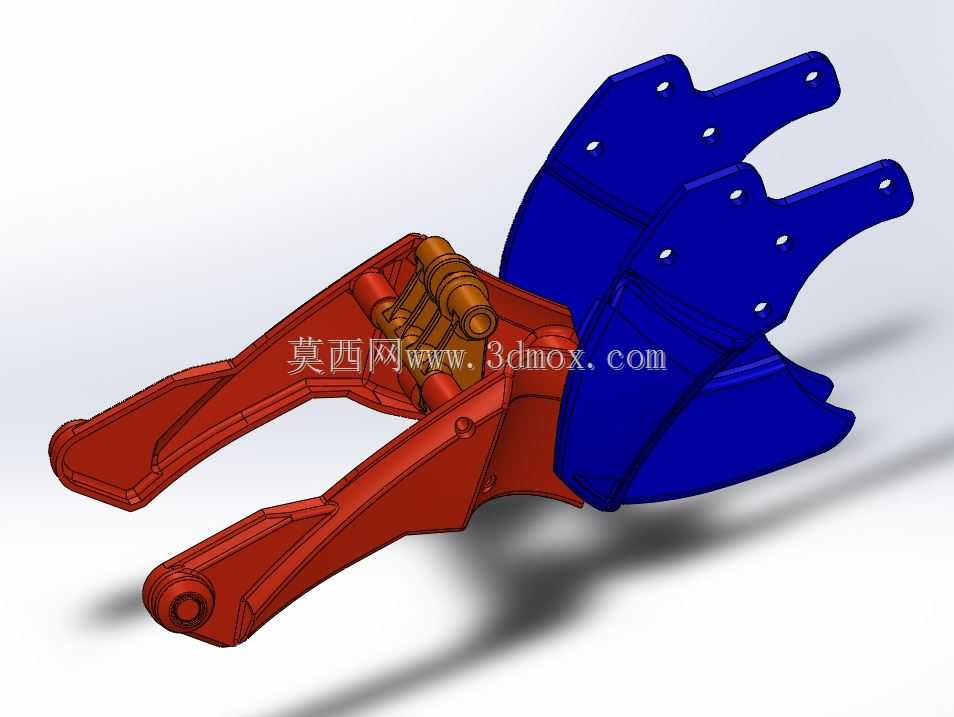

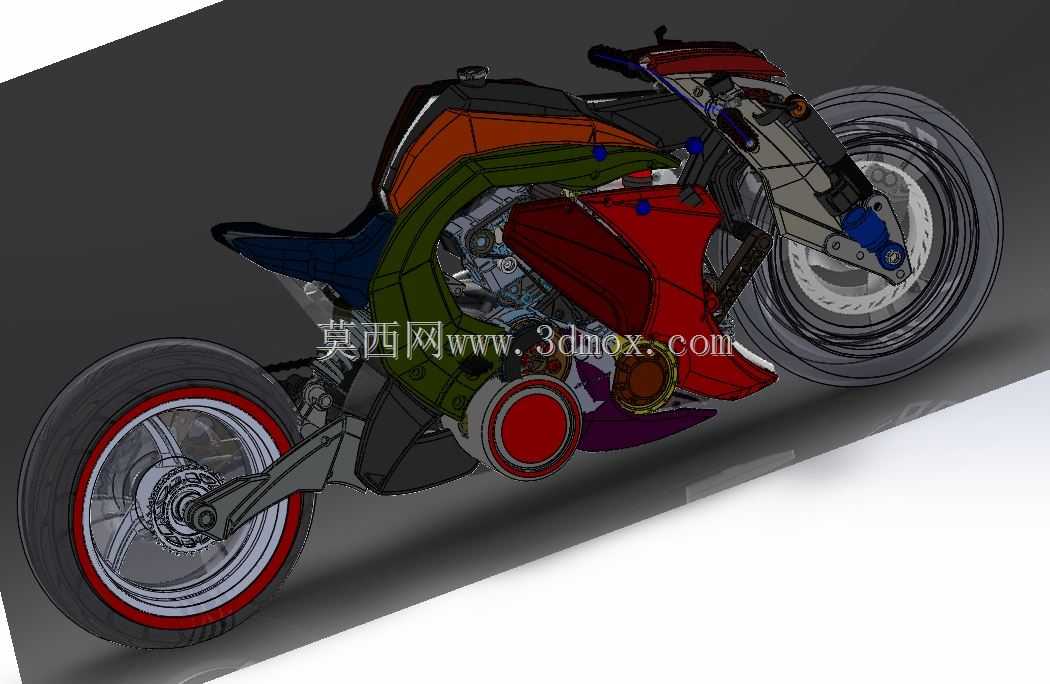

这款街头运动取向的摩托车结构设计，首先围绕城市通勤、短途跑山的核心使用场景搭建整体架构，在设计初期就把操控灵活性放在优先级首位，没有盲目追求大排量车型的夸张轴距，而是把整车轴距控制在紧凑区间，兼顾低速穿行的灵活性与高速行驶的稳定性。从结构布局来看，外露的编织式车架主体采用多段异形管材拼接，在保证抗扭刚度的前提下预留了足够的发动机安装空间，动力单元采用直列双缸布局，进排气路径、冷却管路的走向都经过反复校核，既避开了车架应力集中区域，也给后续的维护拆装留出了操作余量。外观覆盖件采用多色分块的拼接设计，每一块护板的安装点位都对应车架上的预留安装座，没有额外增加冗余的固定支架，既控制了整车整备质量，也降低了后期更换外观件的拆装难度。前整流罩的造型做了内收的切角处理，在转向达到最大角度时不会与前叉、车把组件发生运动干涉，侧护板的曲面走向顺着行驶气流方向延伸，在不额外增加风阻的前提下，刚好覆盖住发动机侧面的高温区域，避免骑行过程中腿部直接接触热源。后摇臂采用单侧外露的结构设计，连接后减震的安装座做了加厚处理，能够承受激烈驾驶时的交变载荷，后轮的拆装空间预留充足，不需要拆卸周边的护板组件就能完成轮胎更换操作。整车的安装边界在设计阶段就做了全尺寸校核，脚踏位置、手把高度、座椅倾角都贴合日常骑行的人机工程学要求，油箱的造型曲面既兼顾了夹持的贴合度，也保证了足够的燃油储备容积。所有外露的紧固件点位都做了隐藏式处理，既保证外观的整体性，也避免长期行驶过程中紧固件积灰进水出现锈蚀问题。传动链条的走向与后摇臂的摆动轨迹做了运动仿真验证，在减震全行程压缩、拉伸的状态下都不会出现链条剐蹭、张紧度异常的问题。
