20比1传动比蜗轮蜗杆耦合传动结构

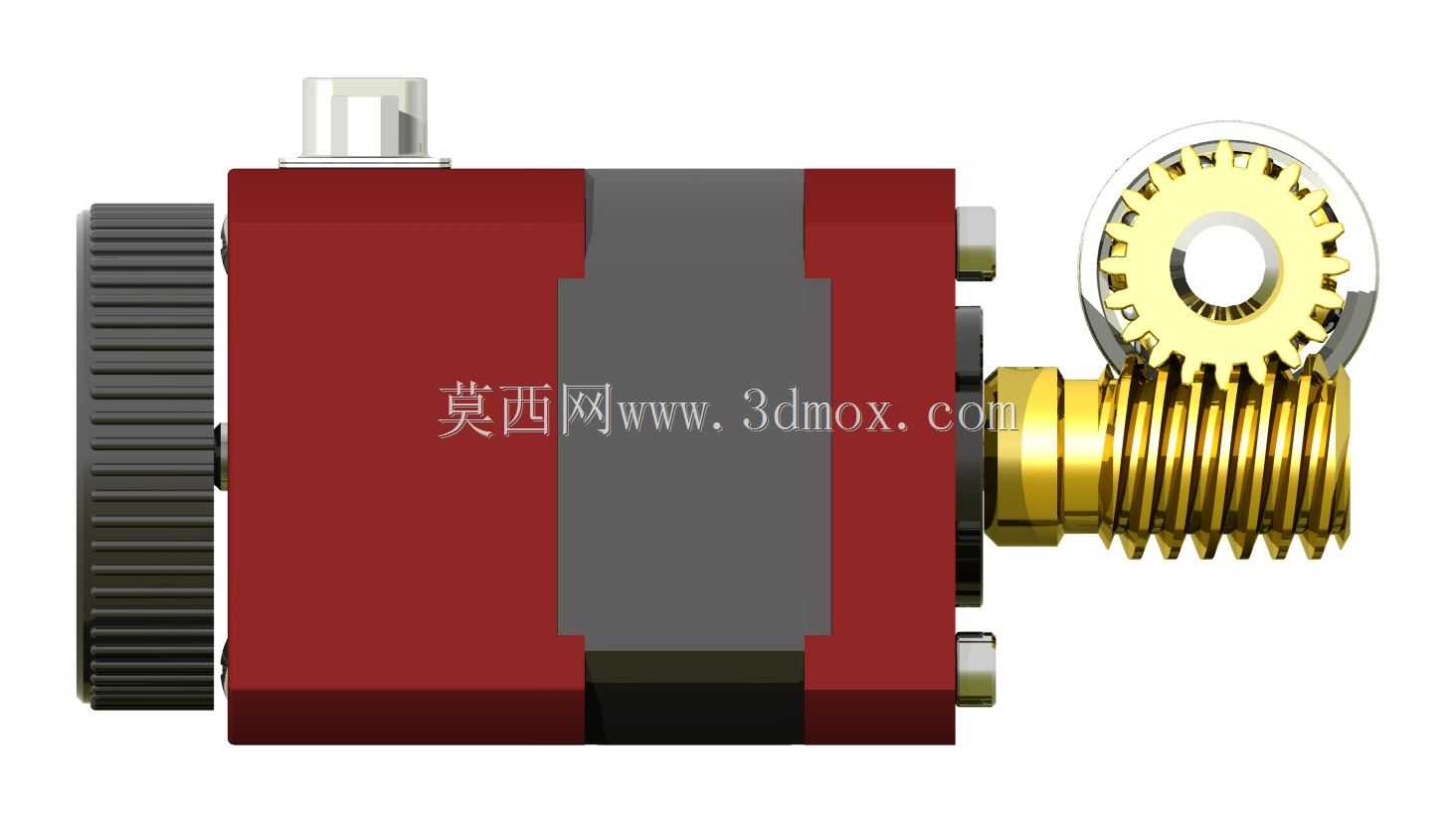

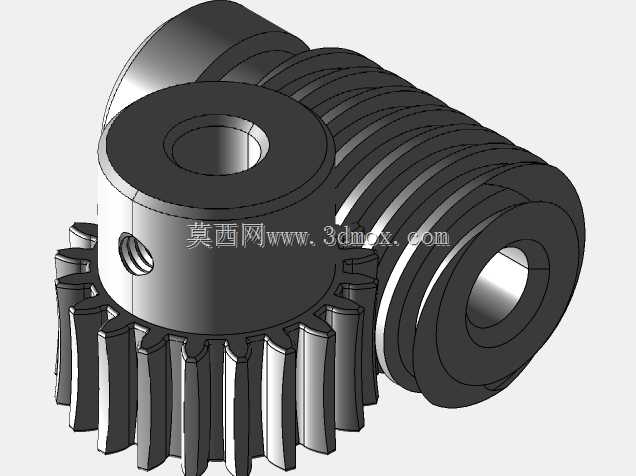

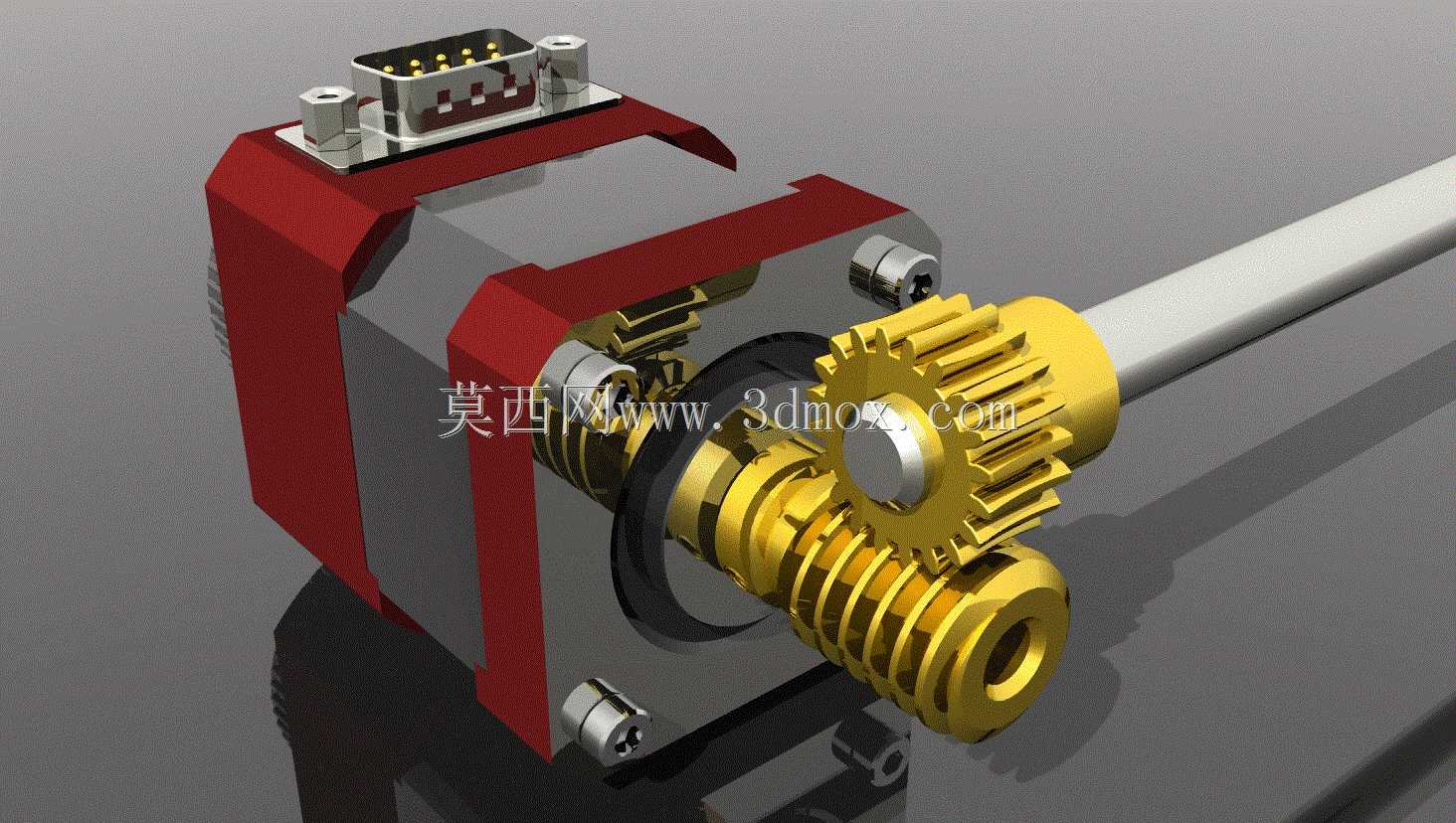

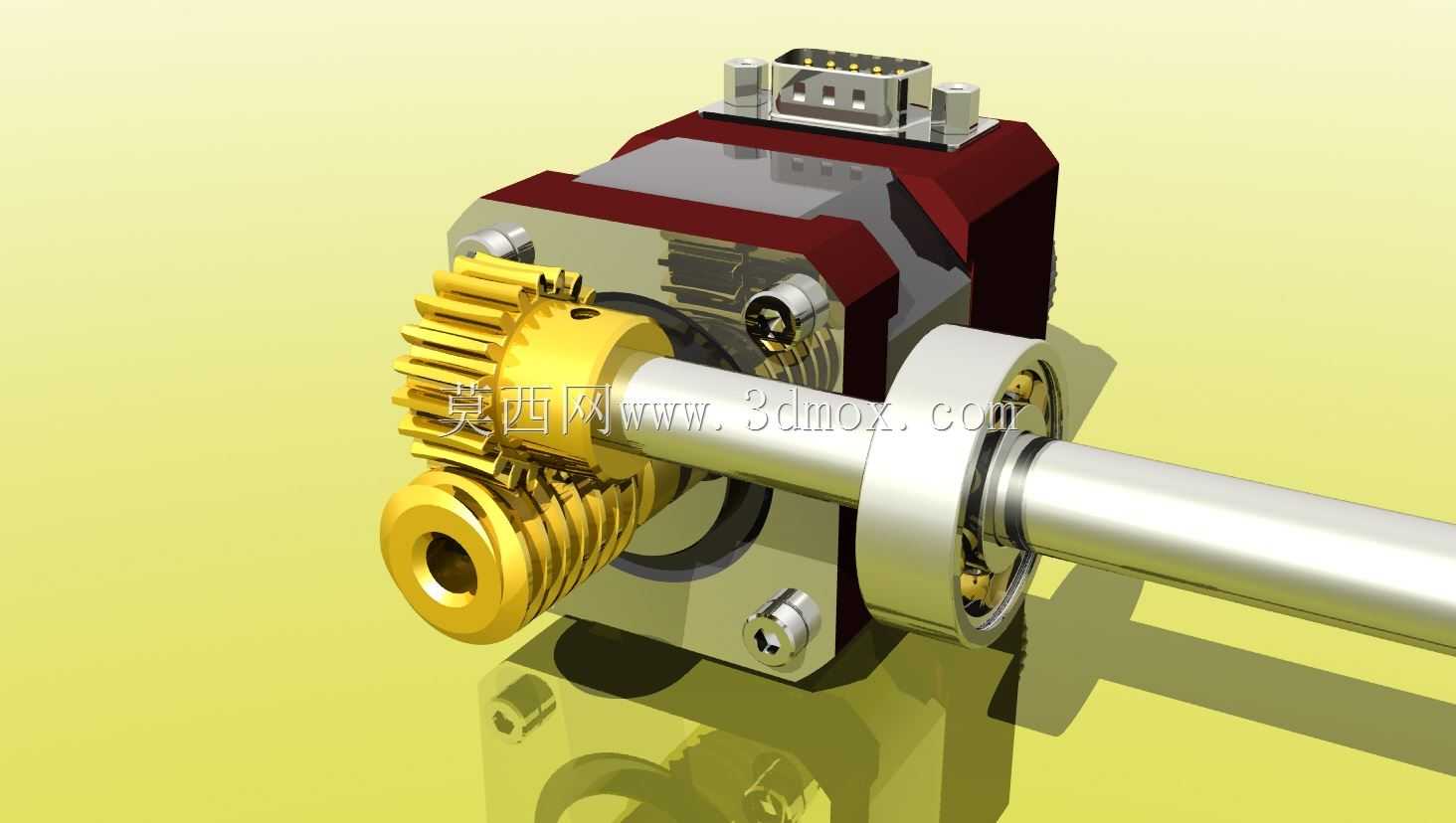

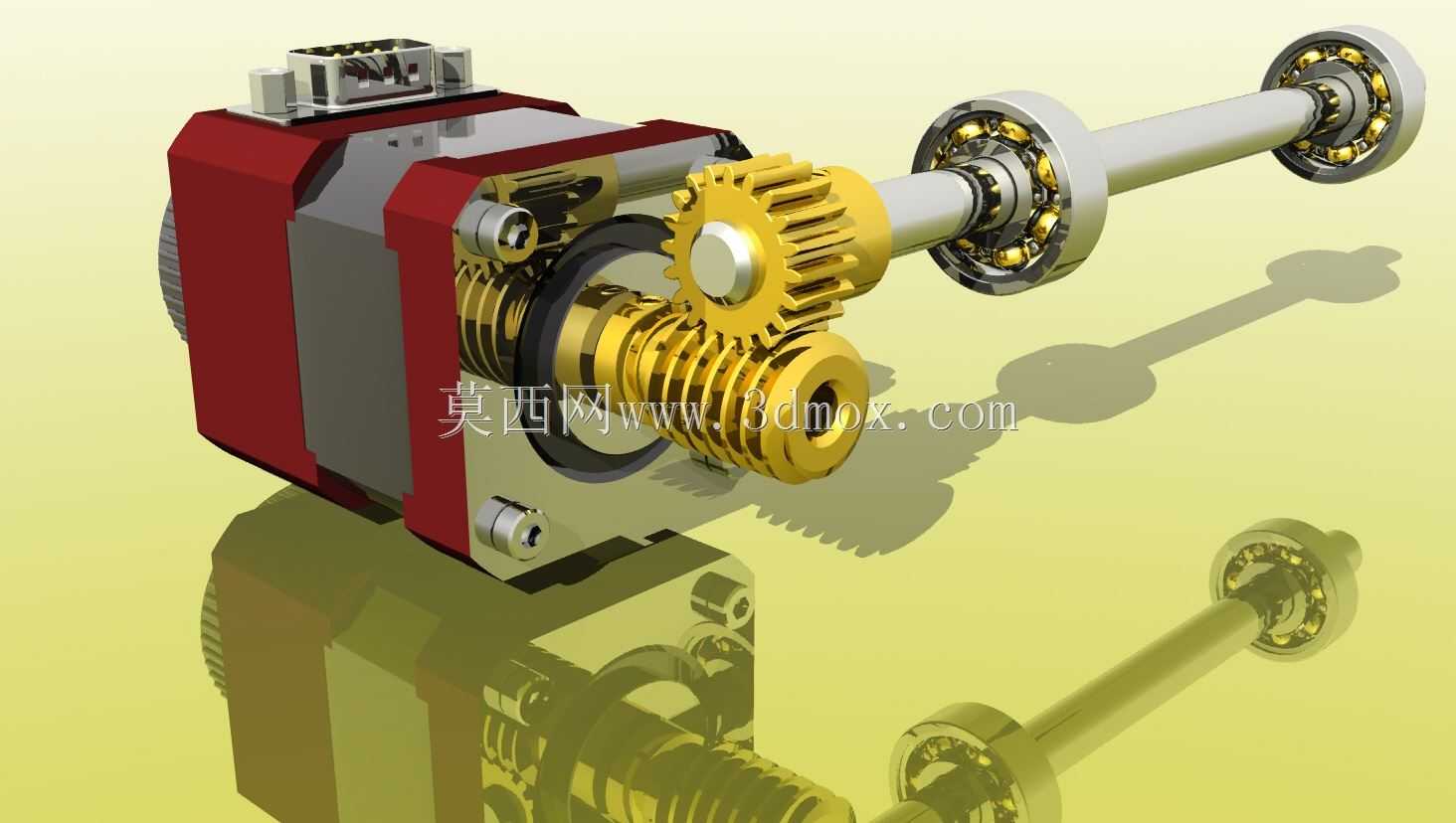

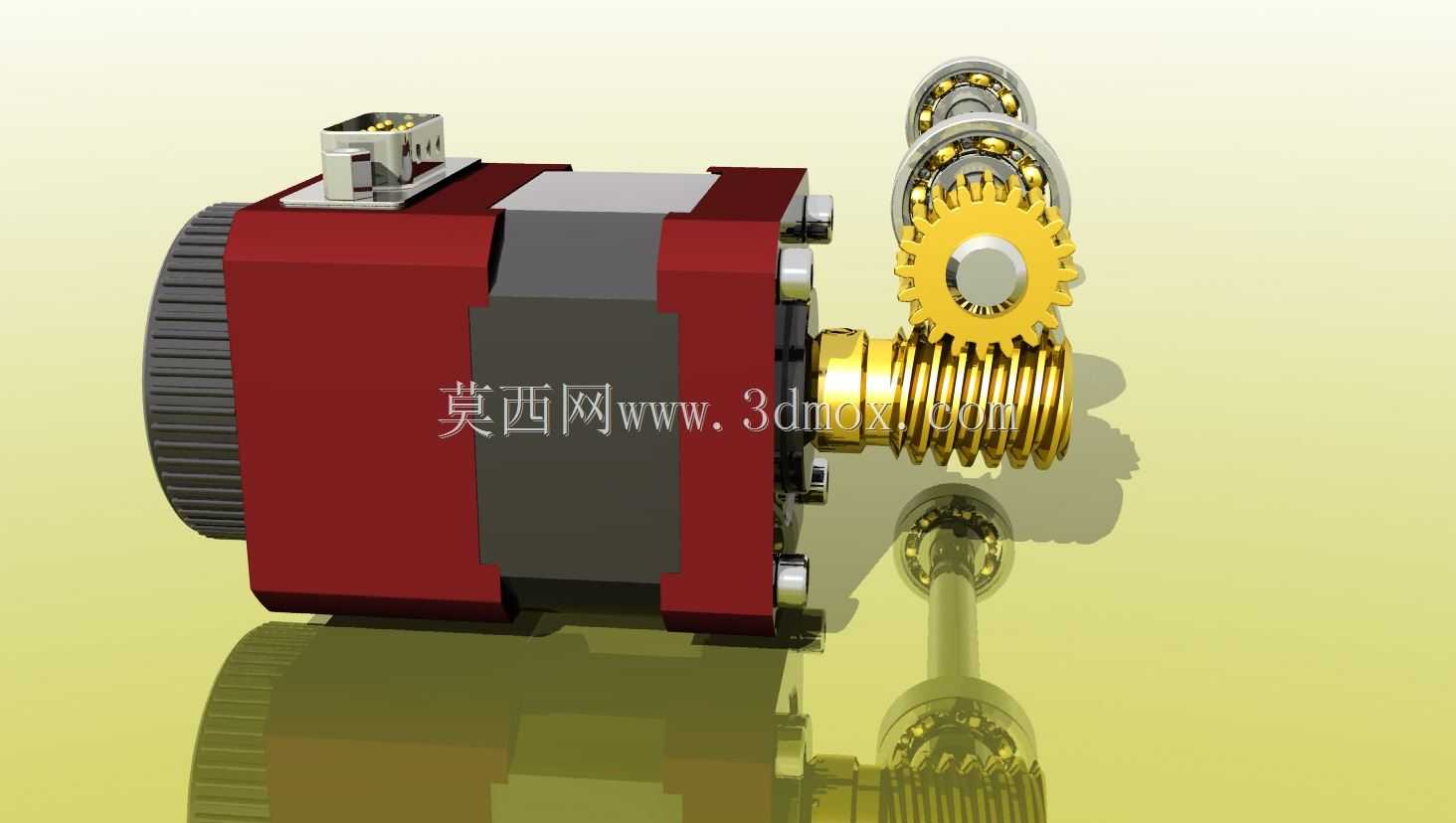

这套蜗轮耦合传动结构常被集成在小型精密伺服驱动单元的输出端，在桌面级自动化进给机构、小型精密云台传动、实验室微量进给装置中应用广泛，核心作用是在极小安装空间内实现大减速比动力传输，同时完成输入轴与输出轴的空间垂直换向，匹配步进或小型伺服电机的高转速低扭矩输出特性，将动力转换为低速大扭矩的旋转输出，适配末端执行件的负载需求。从结构设计逻辑来看，整套传动采用单头蜗杆匹配20齿蜗轮的组合，实现20:1的固定传动比，蜗杆采用轴向布置的齿形结构，与蜗轮的渐开线齿面形成线接触啮合，相比直齿轮交错轴传动具备更高的承载能力，同时啮合过程中齿面滑动连续，传动噪音更低，反向自锁特性也能避免末端负载带动输入端倒转，省去了额外的制动结构。设计阶段优先考虑了安装边界的紧凑性，整套传动结构被包裹在方形金属壳体内，壳体采用分体式拼接结构，侧面预留轴承安装位，分别支撑蜗杆轴与蜗轮输出轴，保证轴系的同轴度与运转稳定性，输入端预留标准接线端口，可直接匹配常用的小型步进电机安装尺寸，输出轴采用光轴带扁位的结构，方便外接同步轮、连杆等执行部件，无需额外加工转接结构。壳体边角做了倒角处理，既避免装配过程中锐边划伤操作人员，也能在密集安装的设备内部减少与相邻管线、结构件的干涉。啮合副的齿侧间隙在设计时预留了合理公差，既保证传动过程无卡滞，也能控制回程误差在精密进给允许的范围内，适配需要正反转频繁切换的传动场景。蜗杆与蜗轮的材质匹配做了针对性设计，金属蜗杆搭配铜质蜗轮，利用铜材的自润滑特性减少啮合磨损，延长传动结构的维护周期，壳体上预留的固定安装孔位采用对称布置，可从多个方向完成组件固定，适配不同设备的安装空间需求，轴端的密封结构可阻挡外部粉尘进入啮合腔，也能防止内部润滑脂溢出污染周边设备部件。
