双耳铰接式标准拉杆气缸三维结构

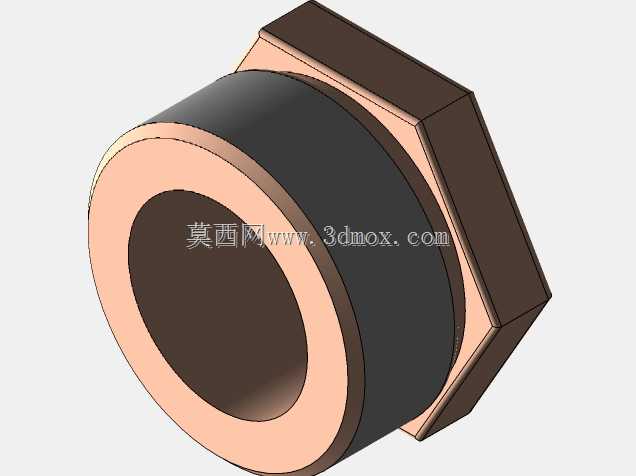

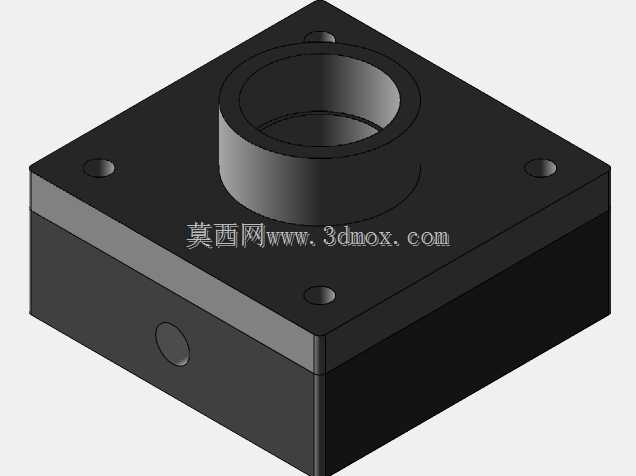

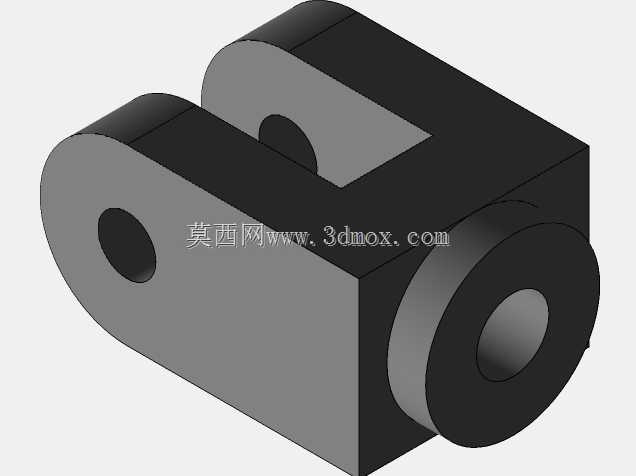

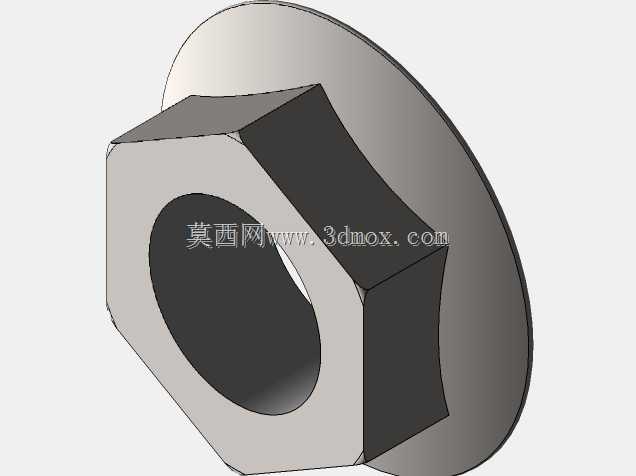

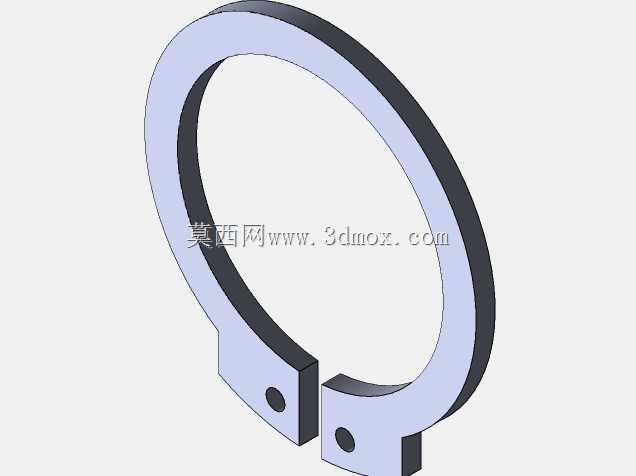

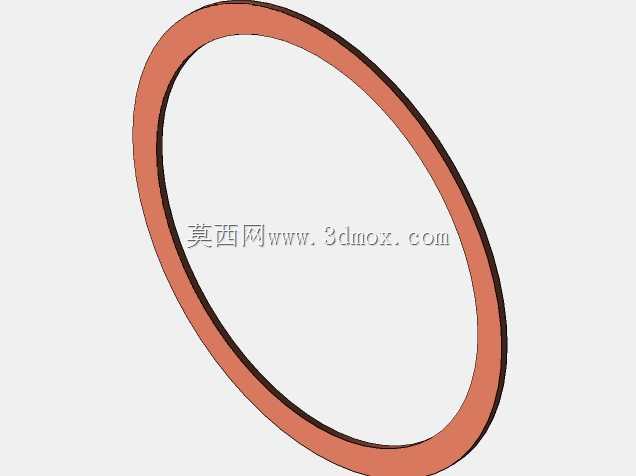

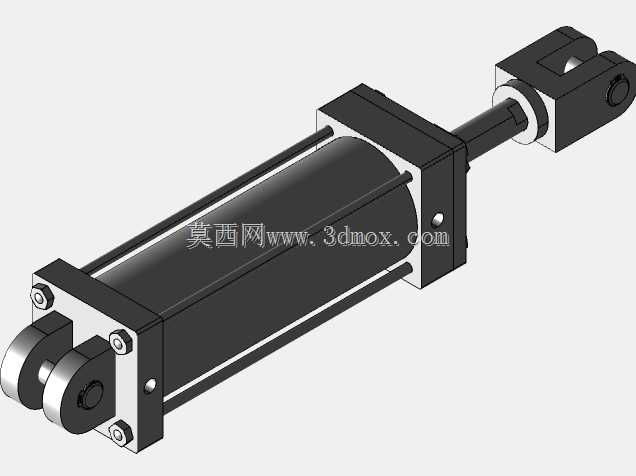

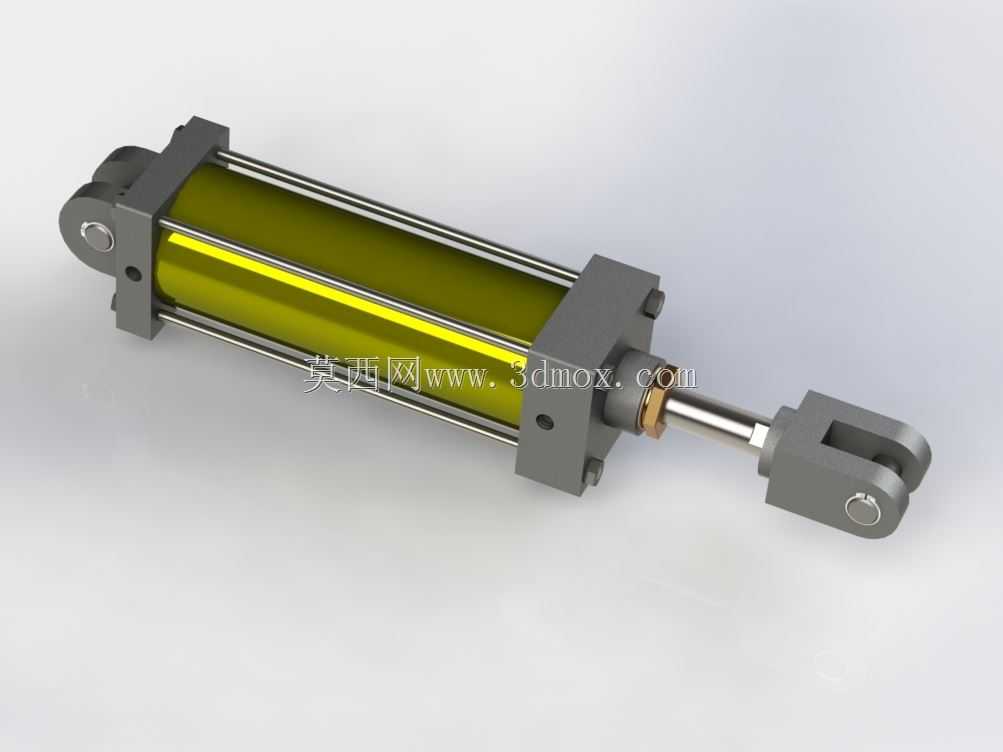

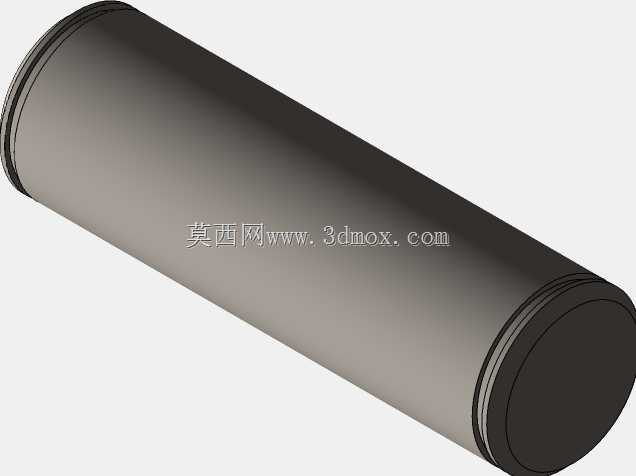

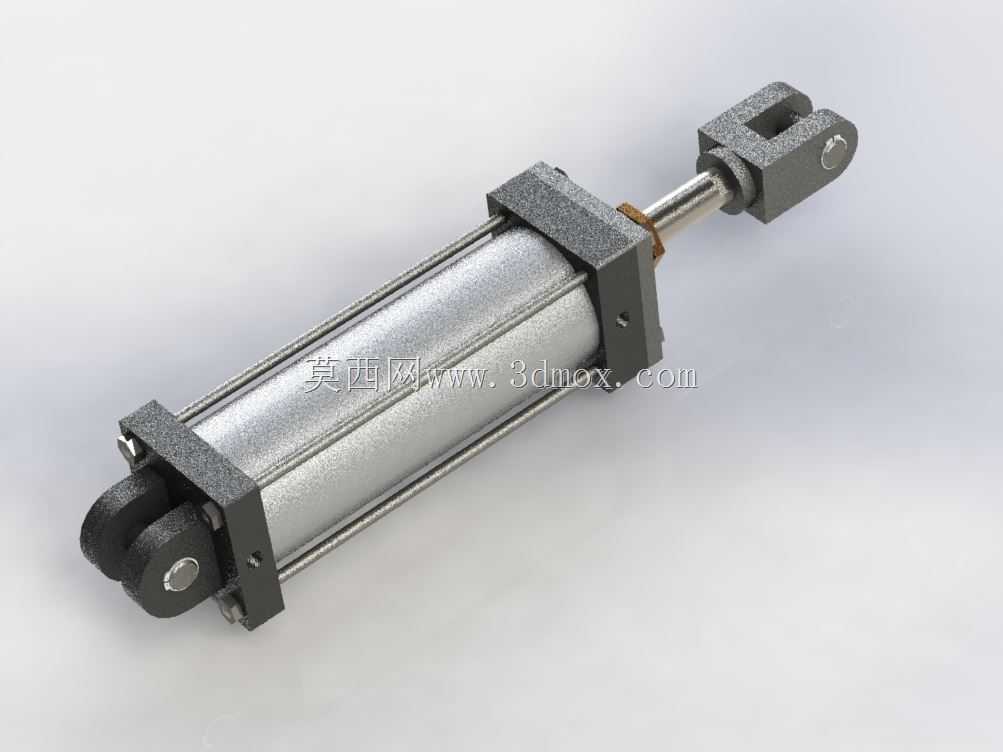

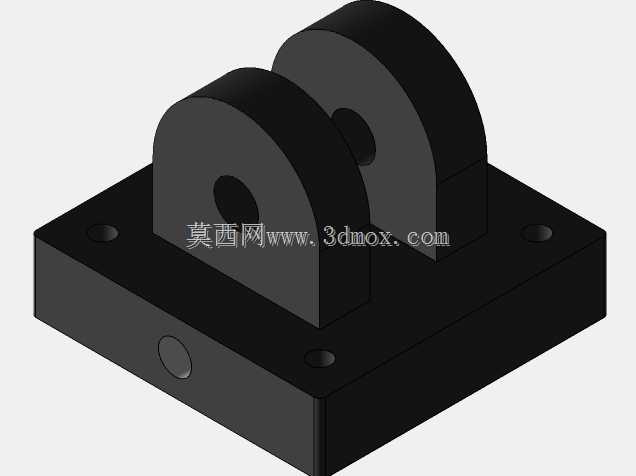

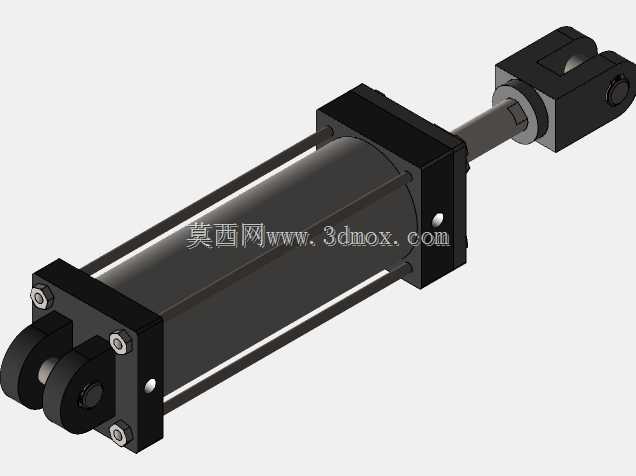

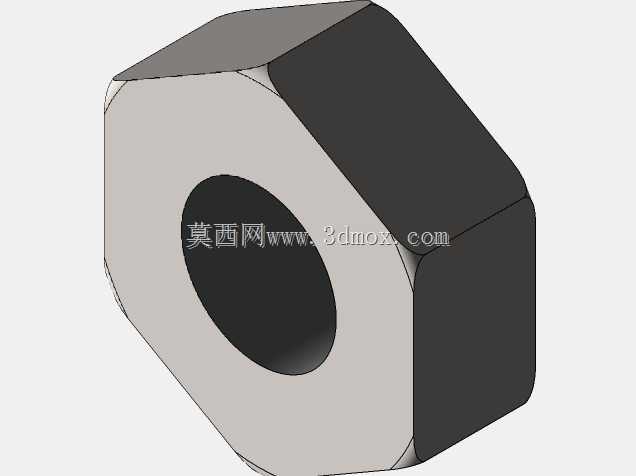

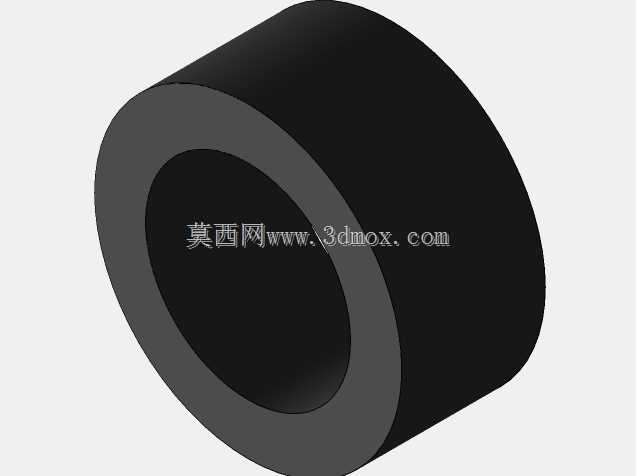

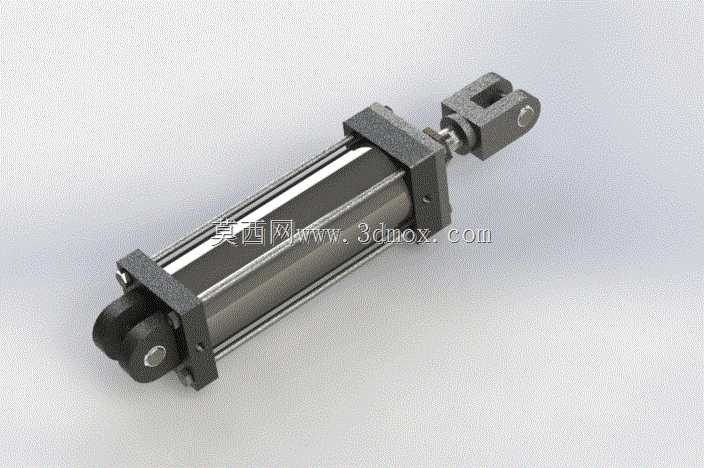

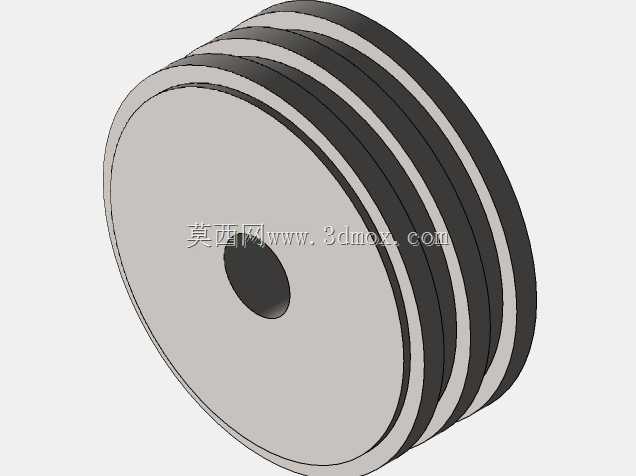

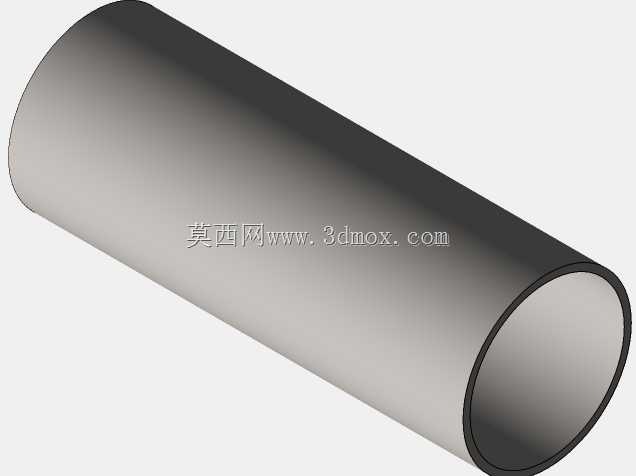

这款拉杆式气缸的三维结构，完整还原了气动执行元件的实际装配状态，在自动化生产线、工装夹具、物流分拣设备、包装机械的气动回路中应用极广，作为气动系统的末端执行部件，主要承担直线往复驱动的功能，可推动负载完成工位切换、工件夹紧、物料推送、挡料限位等常规动作，相比电动推杆具备响应速度快、结构简单、维护成本低的优势，在0.4-0.8MPa的常规工厂气源压力下即可稳定工作。从结构设计来看，缸筒采用硬质阳极氧化铝合金材质，表面粗糙度控制在Ra0.8以内，配合活塞上的耐磨导向环与丁腈橡胶密封圈，可有效降低往复运动的摩擦阻力，避免运行过程中出现爬行、内泄漏超标的问题；四根对称布置的钢制拉杆贯穿前后端盖，通过端盖外侧的锁紧螺母施加预紧力，既保证了缸筒与端盖之间的密封压紧力，也让整体结构具备更强的抗冲击能力，在负载存在小幅径向偏移时不会出现端盖松动、密封失效的问题。安装接口部分，尾端采用单耳铰接结构，可配套销轴实现缸体的小角度摆动，适配驱动过程中存在轨迹偏移的工况，避免活塞杆承受额外径向力导致密封件偏磨；活塞杆伸出端配套叉形接头，可通过销轴直接与被驱动负载铰接，省去额外的连接转接件，降低装配复杂度。设计过程中对安装边界做了明确约束：缸体的中心高、尾端铰接孔的中心距、活塞杆伸出的极限行程、叉形接头的销孔尺寸均符合通用气动元件的安装尺寸规范，可直接替换同规格的标准气缸，不需要对原有设备的安装支架做额外修改；活塞杆表面做了镀硬铬处理，硬度达到HV600以上，可抵御常规工况下的粉尘、切削液侵蚀，延长密封件的使用寿命。端盖上预留了标准气动接口，可直接安装调速接头、磁性开关等常规气动辅件，缸筒外侧的沟槽可适配磁性开关的安装固定，方便用户采集活塞的位置信号，接入设备的PLC控制系统实现动作逻辑闭环。建模过程中完整还原了所有零件的装配关系，包括活塞密封圈的安装槽位、拉杆的锁紧结构、铰接位置的销轴与卡簧固定结构，没有做过度的简化省略，结构设计人员可直接参考该模型完成气动回路的执行件选型、安装支架的结构设计，也可作为非标气缸改型设计的基础模板，根据实际工况需求调整缸径、行程、安装接口形式，快速衍生出适配特定设备的定制化气缸结构。
