三轴重型工程自卸运输卡车结构设计

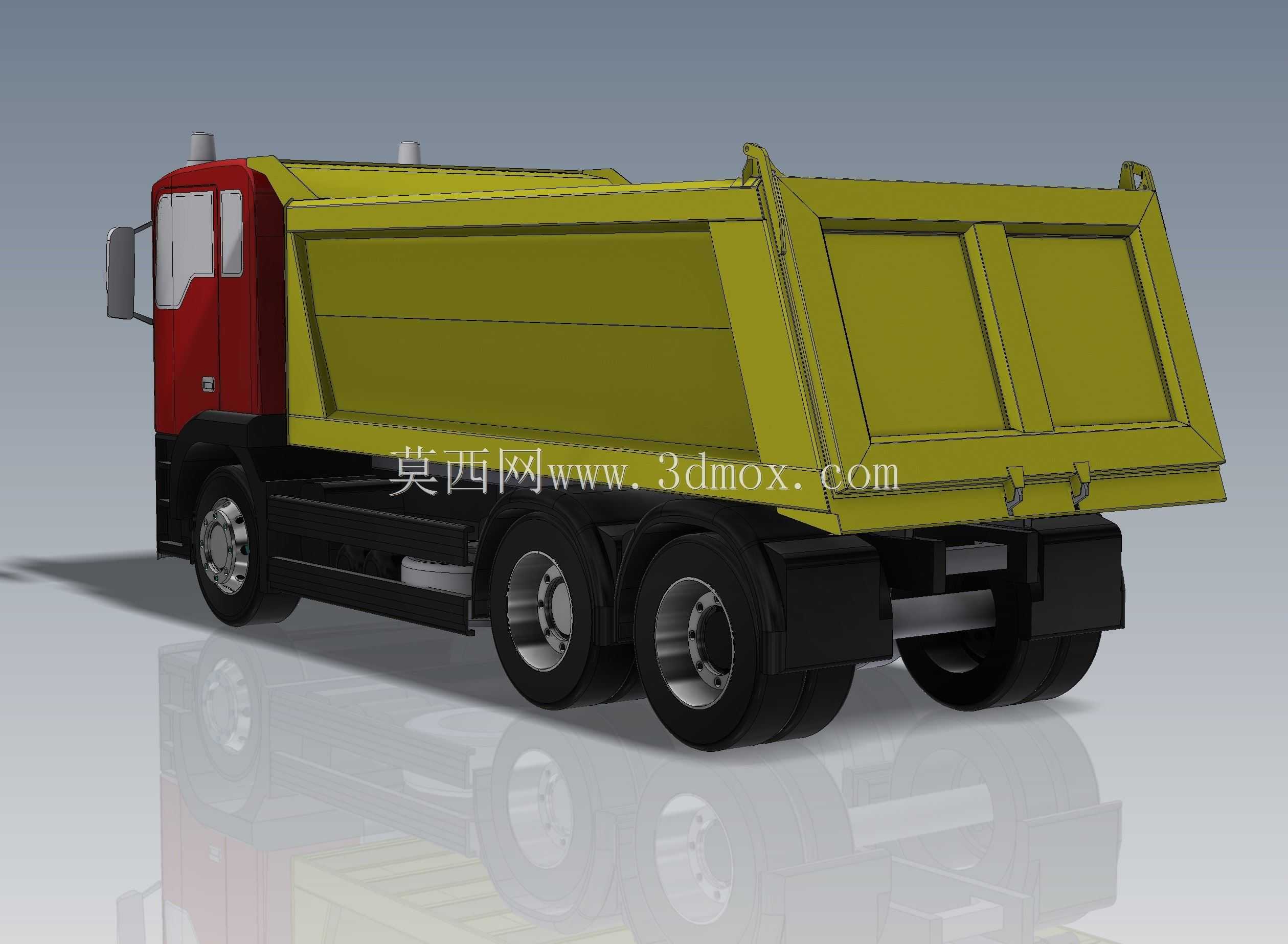

这款三轴自卸运输车辆的三维结构设计，核心围绕工程场景下的散装物料转运需求展开，在结构布局上充分考虑了工地、矿山、基建现场的复杂通行与作业条件。从整车结构来看，采用6×4的三轴承载布局，后双桥作为驱动与承载核心，能够在非铺装路面提供足够的抓地力与载荷支撑，前桥负责转向，兼顾了重载能力与场地内的转向灵活性，适配狭窄施工区域的挪车与掉头需求。货厢部分采用U型截面的耐磨钢结构设计，相比传统矩形货厢，U型结构在卸料时不易残留粘连的沙土、碎石物料，同时厢体的加强筋布局沿受力方向分布，在装载大块矿石、建筑渣土时能够有效分散局部冲击力，避免厢板长期受载出现变形。举升机构布置在货厢前部与车架之间，采用前置直推的布局形式，举升支点靠近货厢前端，最大举升角度可达到接近50度，能够保证粘稠类物料也能顺利卸出，不会在厢底堆积。驾驶室采用短头平头结合的设计，在保证驾驶员前方视野的同时，前部预留了足够的碰撞溃缩空间，驾驶室内的操纵布局围绕工程作业的高频操作优化，举升操纵杆、换挡机构的位置都符合日常作业的操作习惯，减少长时间作业的操作疲劳。车架部分采用双层纵梁的槽钢结构，纵梁截面高度根据载荷分布做了变截面设计，在悬架安装、货厢支撑的位置做了局部加强，平衡了整车自重与承载能力，避免不必要的材料冗余增加油耗。整车的外形尺寸在设计时充分考虑了道路通行的限界要求，宽度控制在常规工程车辆的通行标准内，轴距分配兼顾了轴荷配比，空载与满载状态下的前后轴荷都处于轮胎与悬架的合理承载区间，不会出现单轴过载的问题。在安装边界上，底盘的各附件安装位置都预留了足够的装配与检修空间，油箱、储气筒、蓄电池等附件都布置在车架两侧的防护区域内，避免工地飞石、颠簸剐蹭造成部件损坏，后轮的轮拱间隙也预留了足够的跳动空间，在重载颠簸路面行驶时不会出现轮胎摩擦货厢或者车架的问题。转向系统的传动杆系布局避开了高温的排气部件，同时做了防尘密封设计，适配工地多尘的作业环境，制动系统采用双回路的气刹结构，配合三轴的制动分泵布置，能够在重载状态下提供足够的制动力，保证长下坡或者湿滑路面的行驶安全。
