集成保险丝带开关品字交流电源输入插座

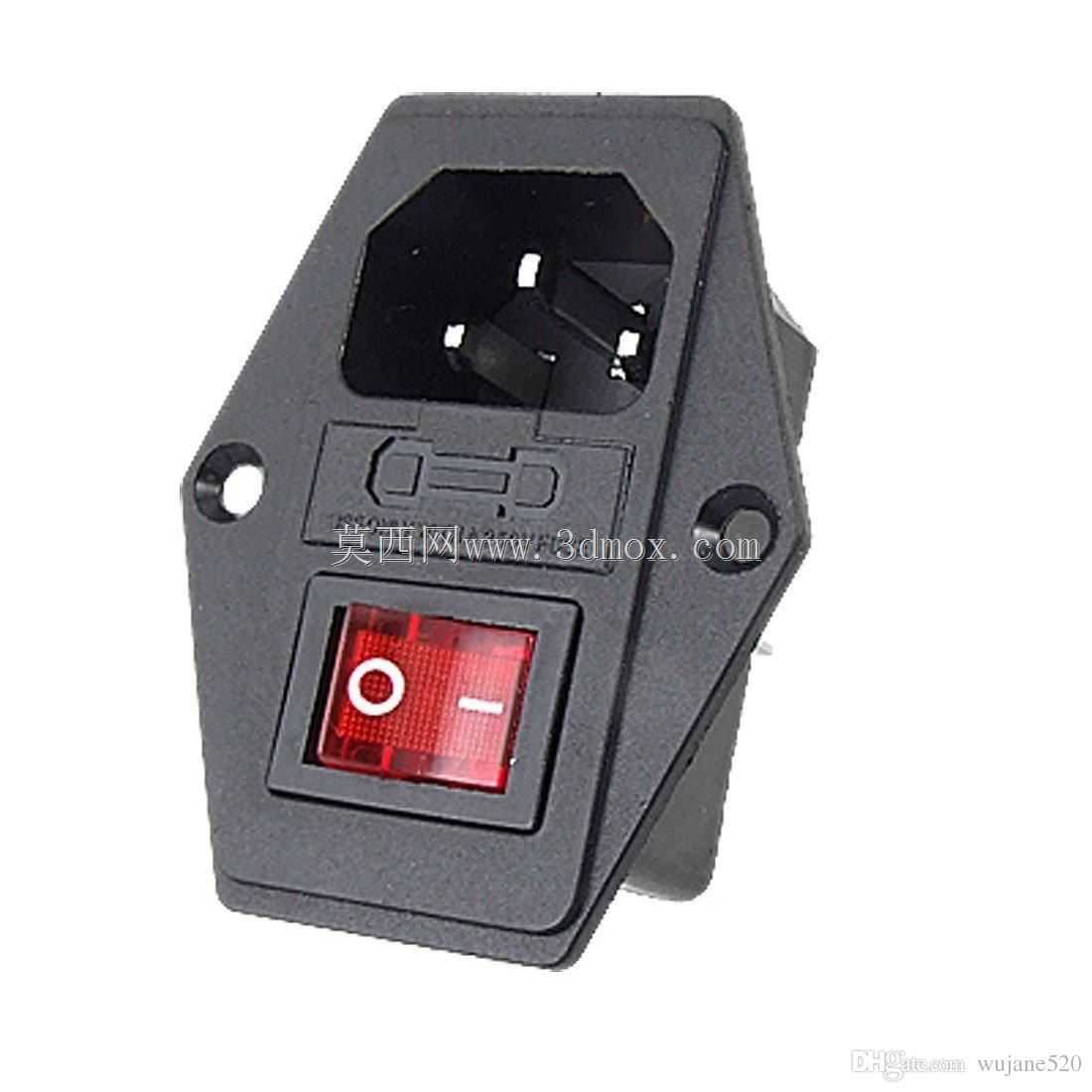

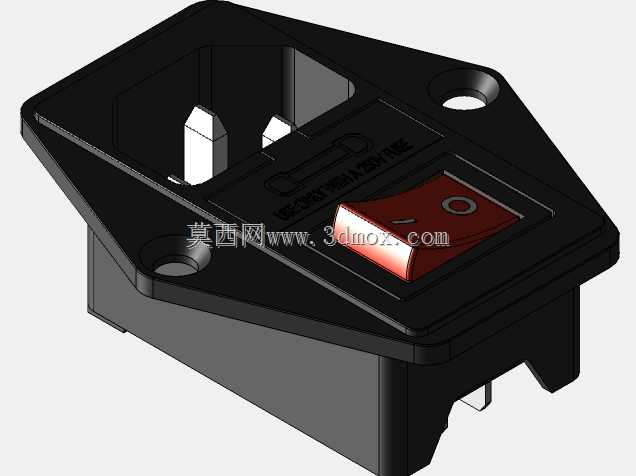

这类集成式交流电源输入座，是各类台式工业设备、小型机电装置、桌面测试仪器、商用电子设备上最常用的市电接入部件，替代了过去分离式的电源插座、保险丝座、电源开关三个独立部件的安装方案，能大幅缩减设备面板的开孔数量，简化内部布线工序，降低装配环节的接线错误率。从结构设计上看，该部件采用一体化注塑成型的阻燃尼龙外壳，自带两个对称的安装固定耳，耳上预留沉头螺丝安装孔，安装时直接嵌入设备面板预先开好的对应方孔，从面板外侧推入后用两颗M3规格的沉头螺丝锁紧即可，固定后与面板贴合度高，无突出缝隙，能避免日常使用中灰尘、溅水从安装缝隙进入设备内部。插座部分采用标准品字AC输入接口，适配通用的品字电源线，兼容国内及多数地区的市电接入规范，接口内部的导电触片采用弹性铜材镀镍处理，插拔寿命满足常规设备的使用频次要求，接触电阻低，大电流负载下不易出现发热氧化问题。保险丝舱集成在插座与开关之间的位置，采用抽拉式结构，无需拆解设备外壳即可更换保险丝，舱体适配常规5*20mm规格的玻璃管保险丝，可根据设备的额定功率选择对应电流等级的保险丝，当设备内部出现过流、短路故障时，保险丝及时熔断切断输入回路，避免故障扩大损坏核心电路部件。带红色指示灯的船型开关直接集成在部件下部，开关为双刀结构，可同时切断火线与零线回路，断开状态下设备后端完全与市电隔离，避免单极断开带来的漏电风险，开关上的红色指示灯在开关闭合接通电源时点亮，可直观显示设备的市电接入状态，无需额外在面板上加装电源指示灯。设计选型时需要注意，该部件的安装开孔尺寸要与外壳的嵌入部分尺寸匹配，预留足够的面板后方空间容纳部件的本体深度，内部接线端采用插片式接线端子，适配6.3mm规格的冷压插簧，接线时需按照端子旁的标识对应连接火线、零线、地线，接地端子直接与插座的接地插片连通，需可靠连接设备的金属外壳实现接地保护。这类集成插座的额定负载通常适配10A/250VAC的市电工况，能覆盖绝大多数中小型机电设备、电子仪器的电源输入需求，相比分离式部件，其一体化结构的抗振动性能更好，在有一定振动的工业设备上使用时，不会出现独立部件松动、接线脱落的问题，同时面板布局更简洁规整，减少了面板加工的工序成本。
