充气式实心橡胶行走轮结构设计

这款行走轮的设计首先锚定了中小载荷短途移运场景的实际需求，常见于手动搬运车、小型仓储周转车、工地轻型手推机具、园林作业便携设备的走行部位，适配不平整铺装路面、碎石临时路面、厂区硬化地面等多种通行条件，相比硬质塑料轮或纯铁芯轮，能有效缓冲路面颠簸带来的冲击，降低机具承载部件的震动损耗，也能减少推行过程中的噪音传递。

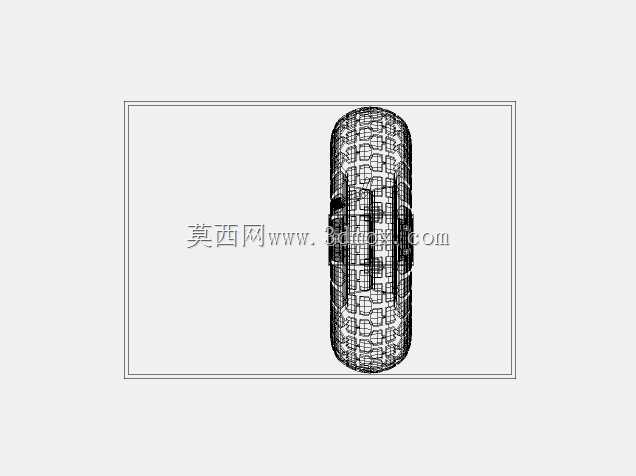

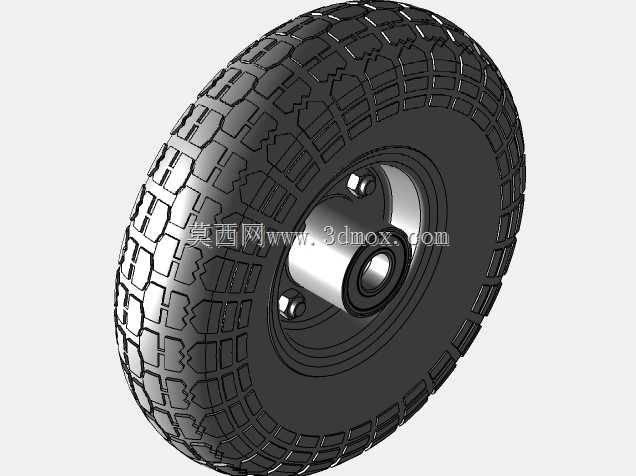

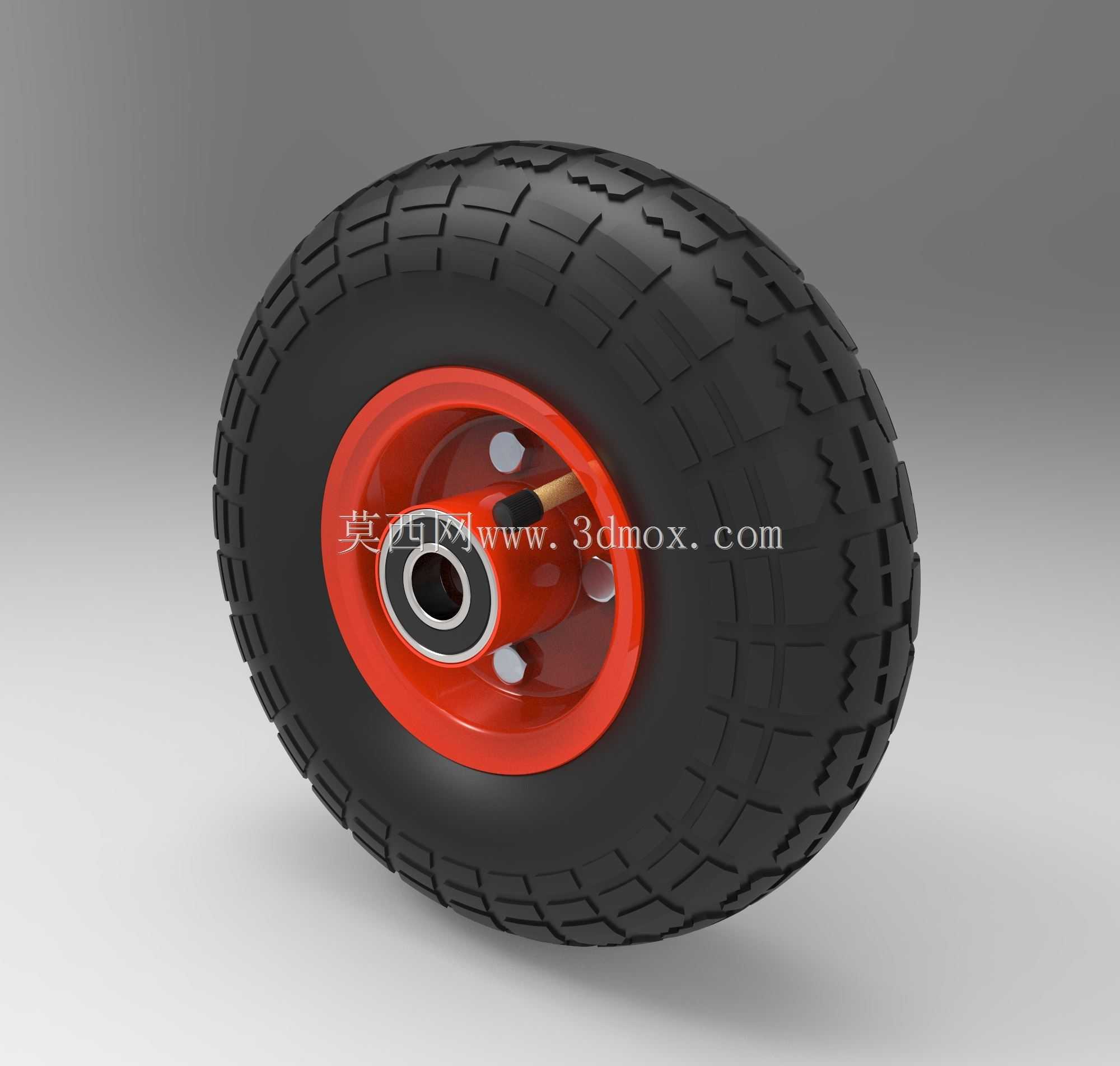

设计阶段优先考虑了轮体的耐用性与安装适配性，轮面采用块状交错花纹的橡胶结构，花纹沟槽深度经过反复校核，既保证足够的接地摩擦力，避免湿滑路面推行时出现侧滑、空转，也不会因为沟槽过深卡入小粒径碎石造成轮面异常磨损。轮毂采用冲压成型的钢制辐板结构，轮辐与中心安装座之间通过均匀布置的紧固点位连接，保证载荷传递的均匀性，避免偏载情况下轮毂出现形变。中心安装位适配标准6204RS轴承，安装轴径为20mm，轮体整体外径250mm，这个尺寸区间刚好平衡了通行越障能力与安装空间占用，遇到路面小幅度凸起、接缝、减速带类障碍时，不需要额外施加过大的抬升力就能顺利通过，同时轮体整体宽度控制在合理范围，不会在转向时与设备支架发生运动干涉。

轮体采用实心橡胶填充结构，规避了传统充气轮容易被尖锐物扎破漏气的痛点，同时保留了充气橡胶轮的缓冲减震特性，橡胶材质的邵氏硬度经过匹配调校，不会因为过硬失去减震效果，也不会因为过软造成重载下轮形形变量过大、推行阻力陡增的问题。轴承安装位做了同轴度公差约束，保证轮体转动时的径向跳动量控制在合理区间，推行过程中不会出现周期性颠簸，也能延长配套轴承的使用寿命。轮体两侧的轮毂边缘做了卷边防护处理，既可以避免橡胶轮面与轮毂结合部位受侧向力出现脱胶剥离，也能在轮体剐蹭到设备支架或周边障碍物时，减少对橡胶边缘的直接磕碰损伤。

在实际选型适配时，这款轮组可以搭配定向支架或万向转向支架使用，单轮额定载荷覆盖常规轻型移运设备的承重需求，不需要额外做轮体结构的二次修改，安装时只需要保证轮轴的同轴度、锁紧螺母的防松处理到位，就能满足长期使用的可靠性要求，日常维护仅需要定期清理花纹沟槽内嵌入的杂物，检查轴承转动顺滑度即可，不需要额外做充气、补胎类维护操作，非常适合运维条件有限的户外作业、仓储周转场景使用。
