150升双泵组液压动力单元结构设计

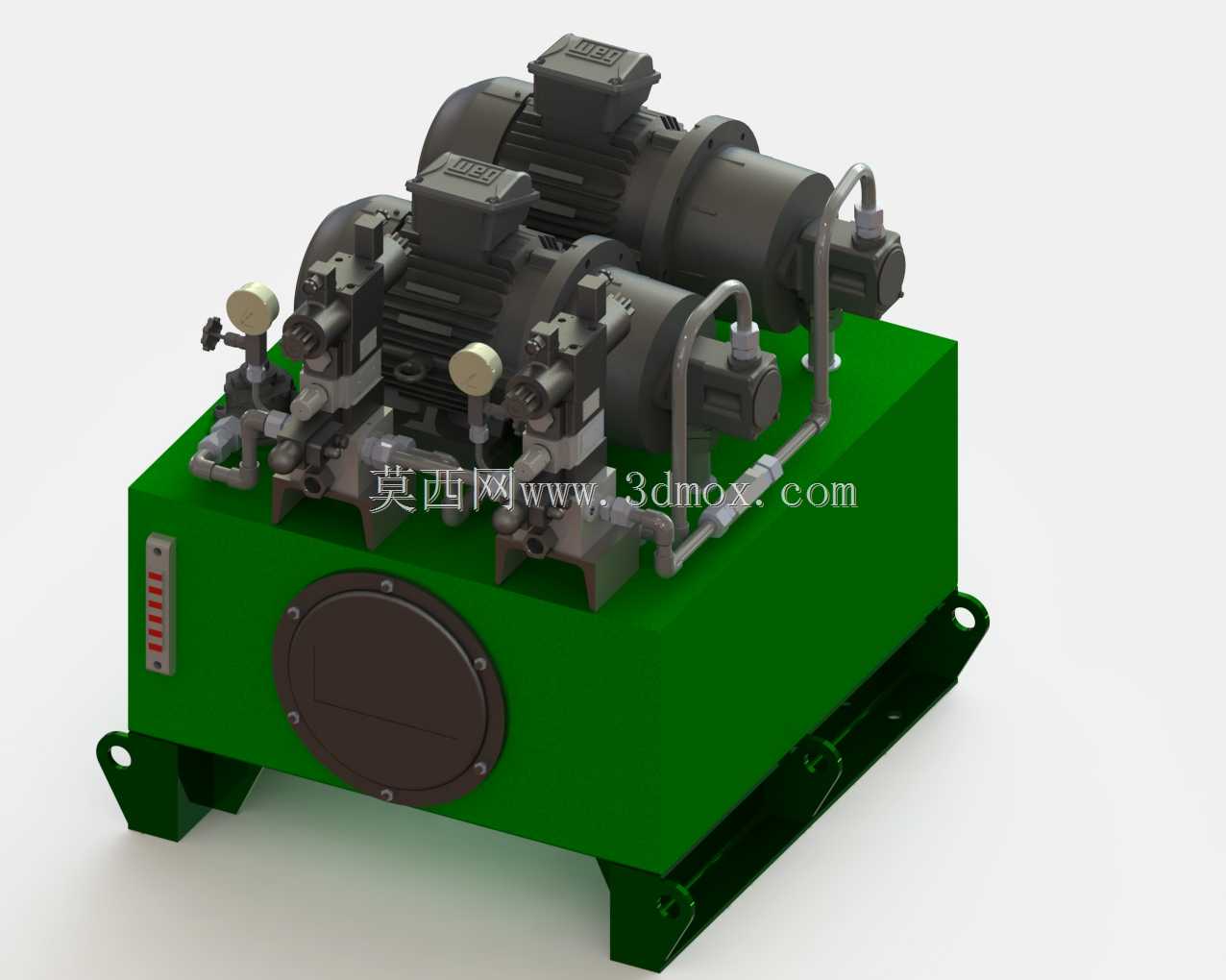

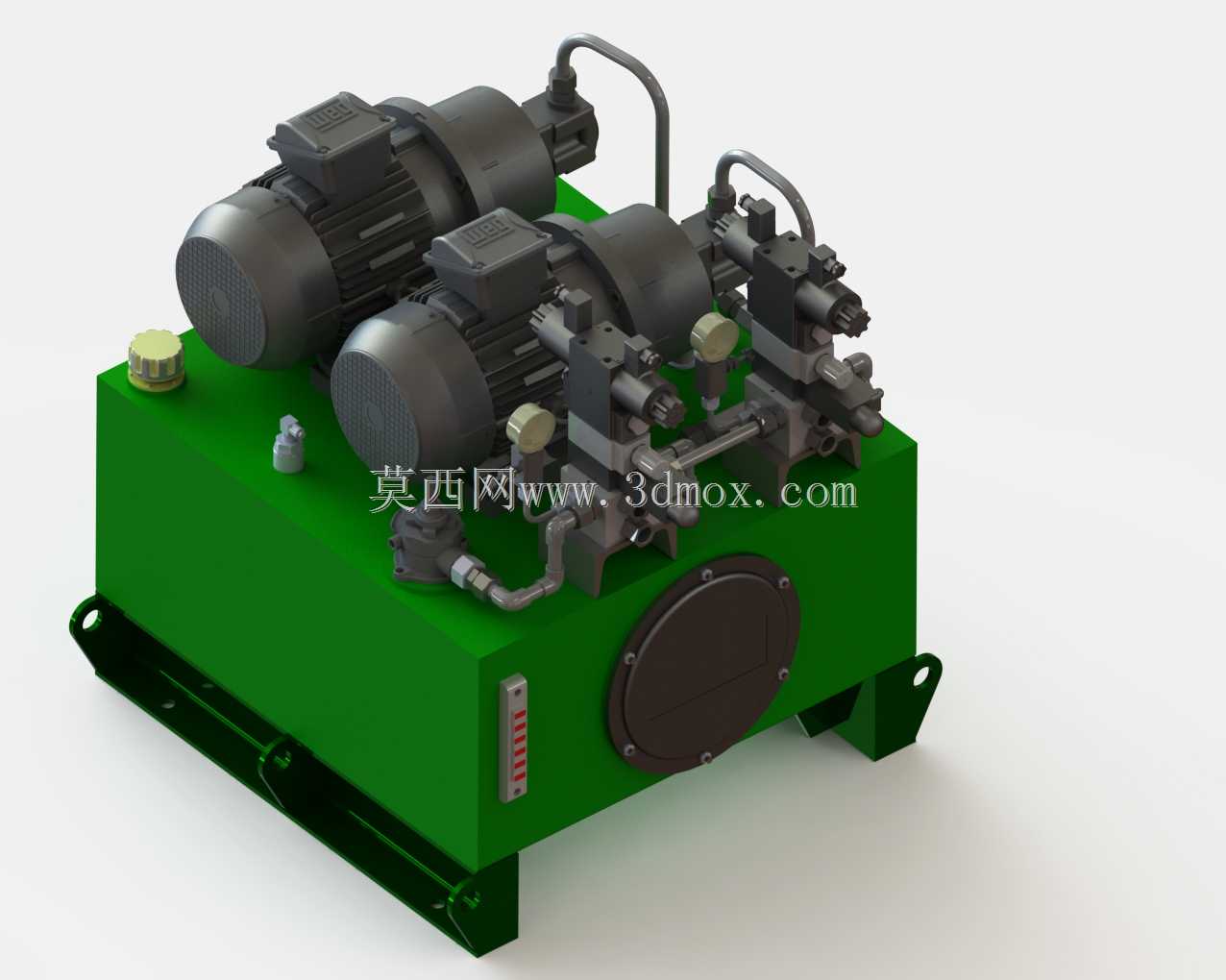

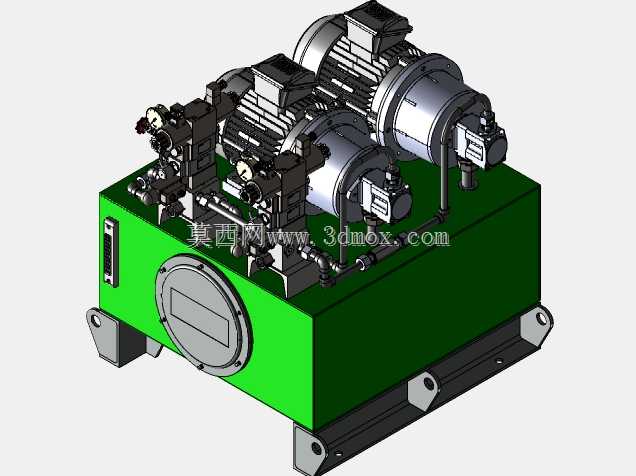

这套150升规格的液压动力单元，在中小型液压驱动场景中适配性极强，常见于机床工装夹紧、小型自动化生产线执行机构驱动、仓储设备举升、工程机具辅助动作输出等工况，作为整套液压系统的动力输出核心，负责为所有终端液压执行元件提供稳定压力、可控流量的压力油源。从结构布局来看，整体采用下置油箱上置元件的集成化设计，底部油箱采用钢板焊接成型，预留的吊装耳板与底部安装支脚充分考虑了车间内转运、现场就位安装的需求，支脚的安装孔位间距经过匹配常规设备安装基座尺寸设计，可直接固定在预制的安装平台上，无需额外加工过渡连接支架。油箱顶部并排布置两套电机-泵组直连结构，相比单泵组设计，既可以在大流量需求时双泵合流提升供油效率，也能在小流量保压工况下单泵运行降低能耗，同时两套泵组互为备用，单台泵出现故障时另一台可维持基础动作运行，减少非计划停机带来的生产损失。油箱顶面除泵组安装位外，集成了整体式阀组安装座，所有方向控制阀、压力控制阀、流量控制阀均采用板式安装固定在阀座上，阀座内部加工有连通油道，大幅减少了外接管路的数量，既降低了管路接头渗漏油的概率，也让整体布局更紧凑，减少了单元整体的占地空间。油箱侧面设置的液位液温一体计，可直观观察油箱内油液高度与实时油温，顶部布置的空气滤清器兼顾注油与油箱呼吸功能，回油滤油器内置在油箱回油腔侧，可过滤系统回油携带的杂质，维持油液清洁度。侧面的圆形检修法兰盖，方便后期清理油箱内部沉积物、更换内置的吸油滤油器。设计过程中充分考虑了管路的防振需求，泵组出口的高压管路采用刚性管夹固定，外接管路的弯曲半径符合液压管路设计规范，避免管路应力集中带来的焊口开裂、接头渗漏问题；阀组的布局预留了足够的手动操作空间，每个阀件的调节手柄位置都避开了相邻元件，日常调试压力、流量时无需拆卸周边部件即可操作。油箱的有效容积按照泵组总流量的5倍左右设计，可满足系统散热、油液中气泡析出的需求，在连续运行工况下能将油温控制在合理区间，无需额外配置外置冷却器即可适配多数中低压、连续运行时间不超过8小时的工况，若用于长时间连续运行场景，也可在油箱预留的冷却器接口上加装风冷或水冷装置，拓展适用场景范围。
