28BYJ-48型5V减速步进电机结构设计

这款微型减速步进电机是小型自动化传动场景中应用极为广泛的执行元件，常见于智能家电的风向调节、小型云台的角度偏转、3D打印设备的送料微调、智能门锁的锁舌驱动、教学演示装置的动作输出等对控制精度、安装空间、运行噪音有较高要求的场景，能够在低电压供电条件下实现精准的步进角度控制，配合减速齿轮组输出足够的低速扭矩，避免普通步进电机低速扭矩不足、驱动电路复杂的问题。

从功能特性来看，该电机为四相五线式永磁减速步进结构，额定工作电压适配常见的5V直流供电场景，内置多级齿轮减速结构，将转子的高速旋转转化为输出轴的低速大扭矩转动，步距角经过减速后可实现极小的单步转动角度，能够精准控制输出轴的旋转位置，同时具备断电自锁特性，在停止供电时输出轴不会被外力轻易带动，可稳定保持当前位置，无需额外添加制动结构。

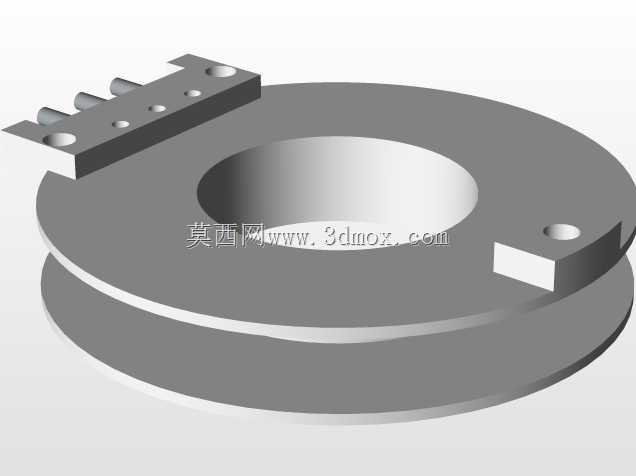

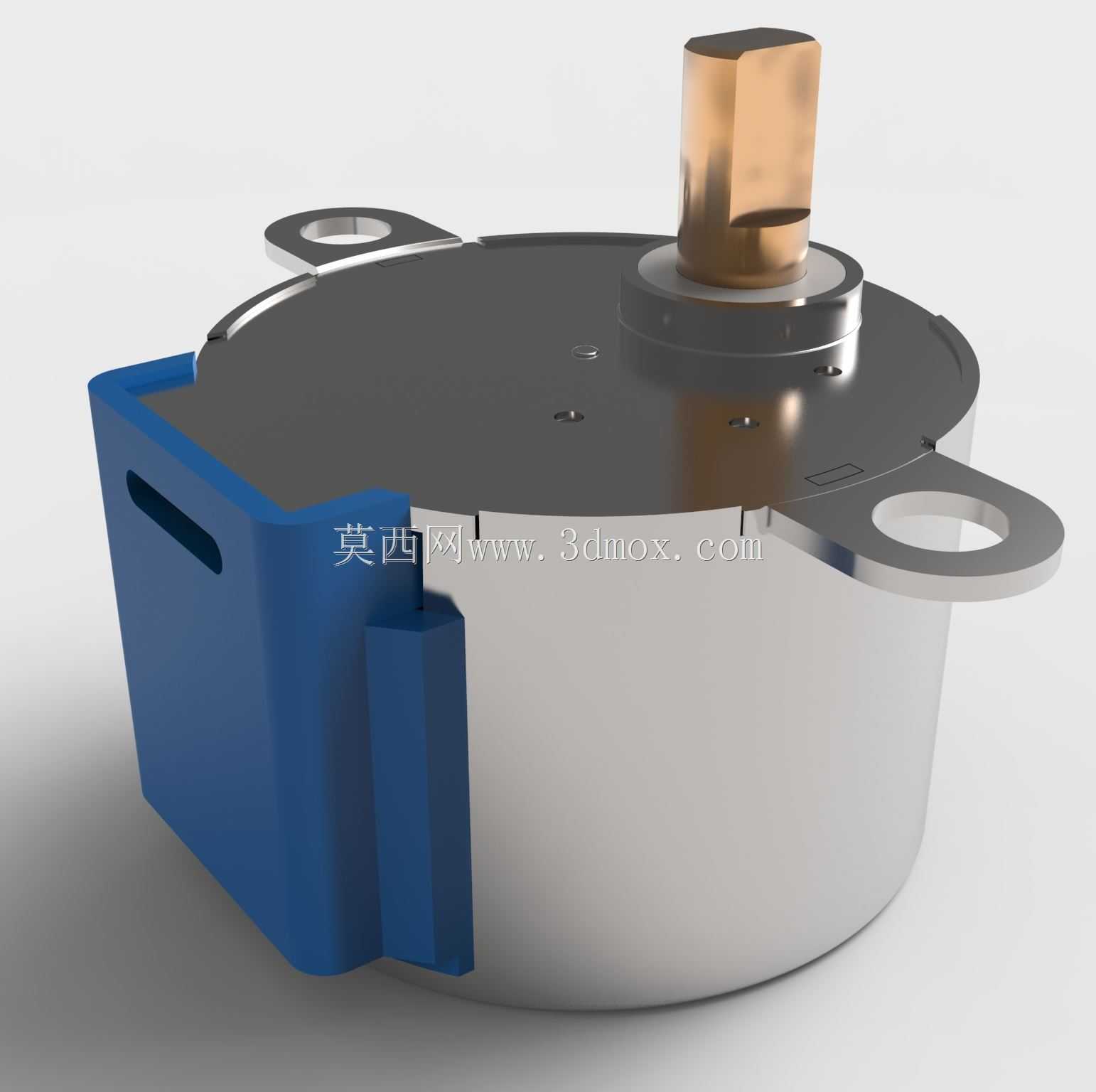

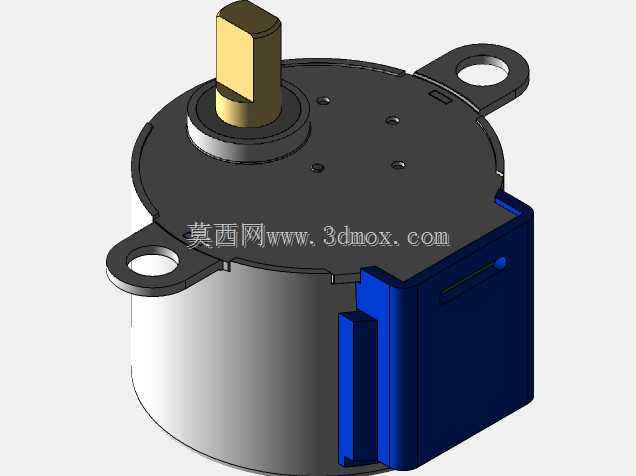

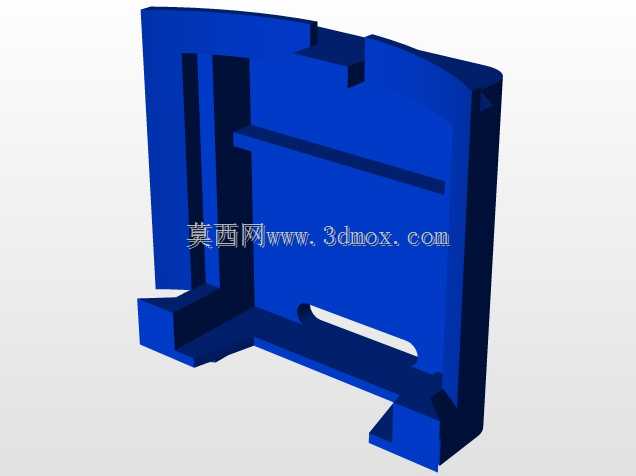

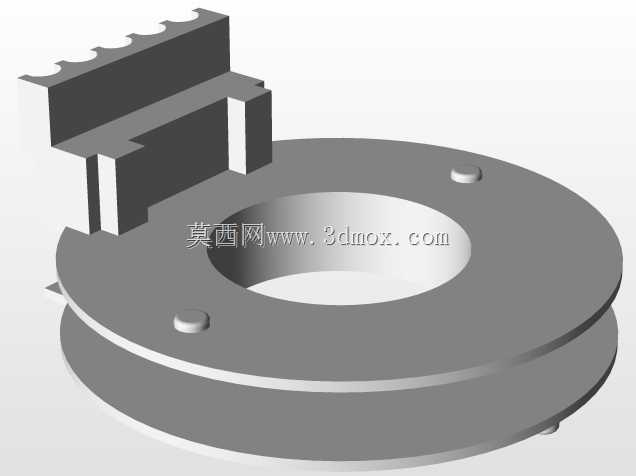

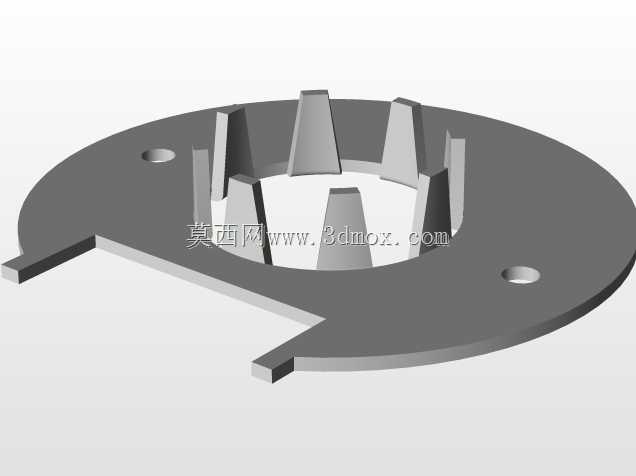

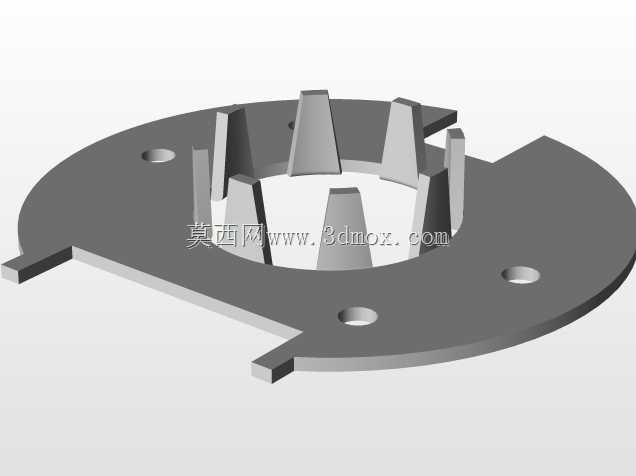

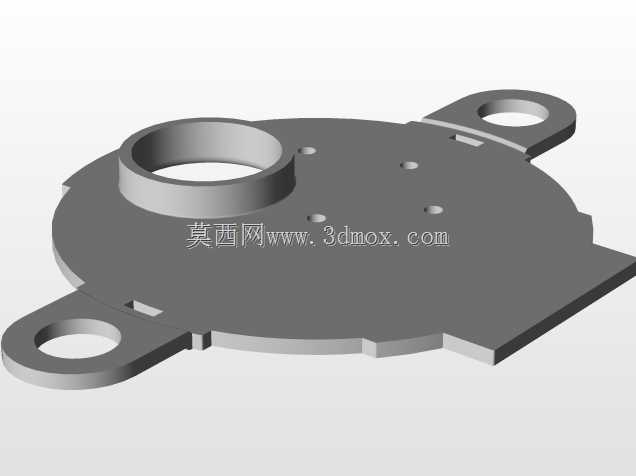

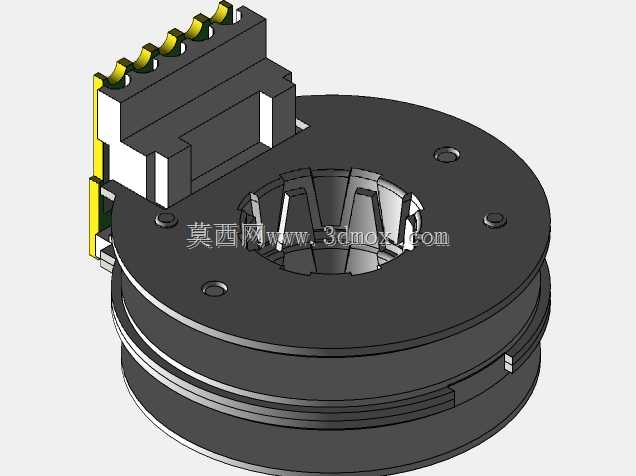

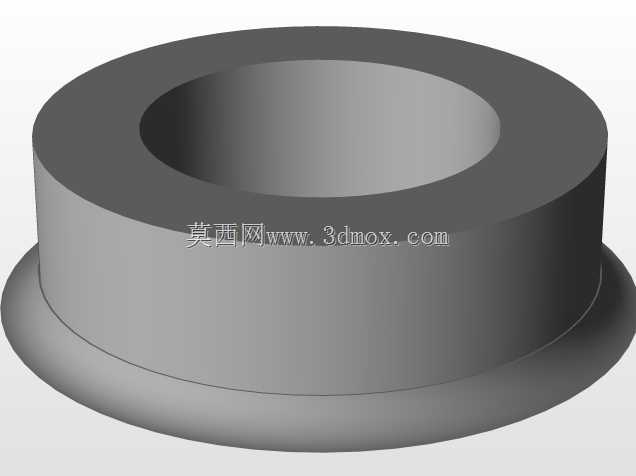

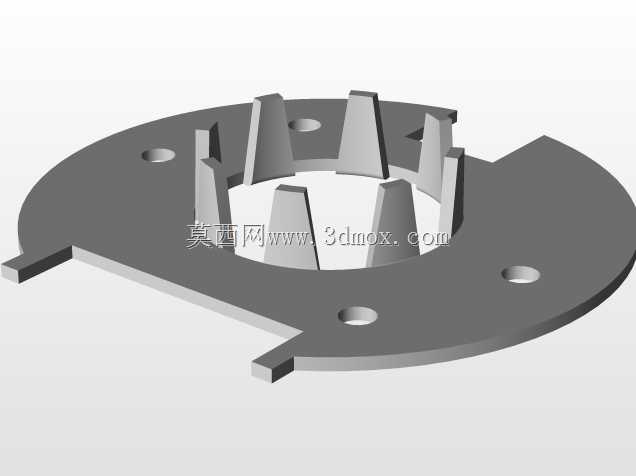

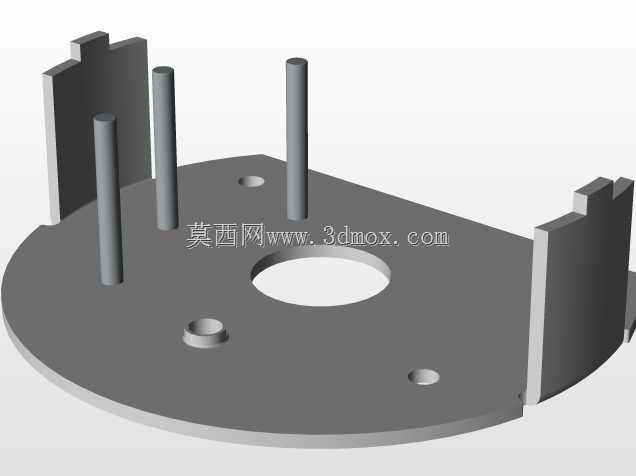

在设计思路上，整体采用圆柱式主体结构搭配侧置出线的布局，主体外壳采用拉伸金属壳体包裹内部定子线圈与减速齿轮组，既可以屏蔽内部线圈的电磁干扰，又能提升整体结构强度，保护内部精密的齿轮传动结构不受外力损坏；侧部的蓝色塑料端盖集成了线圈引脚的固定与出线防护结构，出线位置做了应力释放设计，避免接线处反复弯折导致断线；顶部输出轴采用D型切边结构，能够与配套的传动摇臂、齿轮、连杆实现无相对滑动的周向固定，传递扭矩时不会出现打滑空转的问题；主体两侧延伸出带安装孔的固定耳，安装孔位做了沉台设计，安装时螺丝头部不会突出安装面，能够让电机主体紧贴安装基板，减少运行时的振动与晃动。

从安装边界来看，整体主体为标准圆柱外形，直径适配常见的微型电机安装位，两侧固定耳的孔距符合行业通用的安装尺寸，输出轴的伸出长度与直径匹配常规的小型传动连接件，整体高度控制紧凑，能够嵌入到空间狭小的设备内部，不会占用过多的设备内部空间；出线方向从侧部引出，可根据安装空间调整走线方向，适配不同设备的内部布线需求，整体结构没有突出的尖锐边角，安装时不会刮伤设备内部的线束与其他元器件。

在实际使用中，该电机的驱动逻辑简单，配合常见的步进驱动芯片即可实现正反转、角度控制、转速调节等功能，运行时噪音极低，不会对使用场景产生噪音干扰，齿轮组采用耐磨工程塑料材质，长期运行磨损小，使用寿命长，能够满足民用、教学、小型工业设备长期稳定运行的需求。
