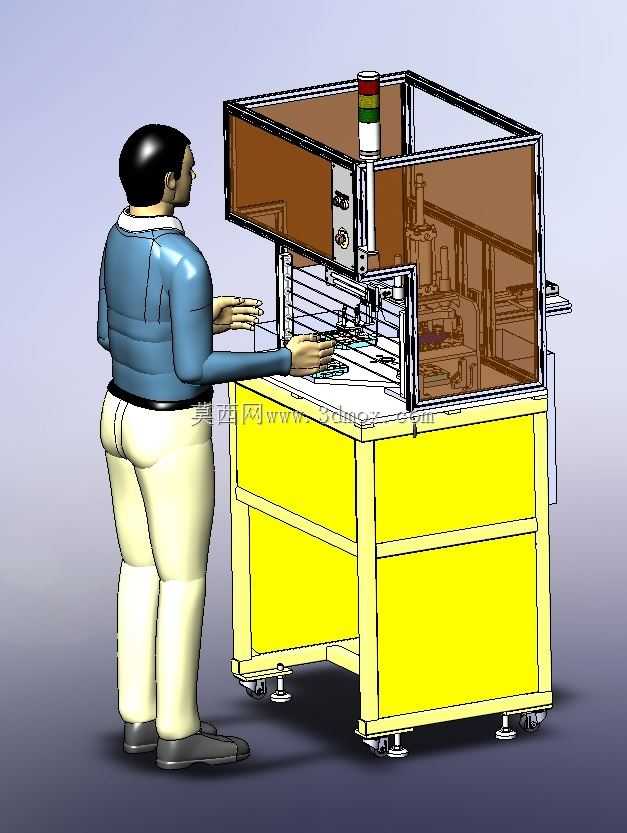

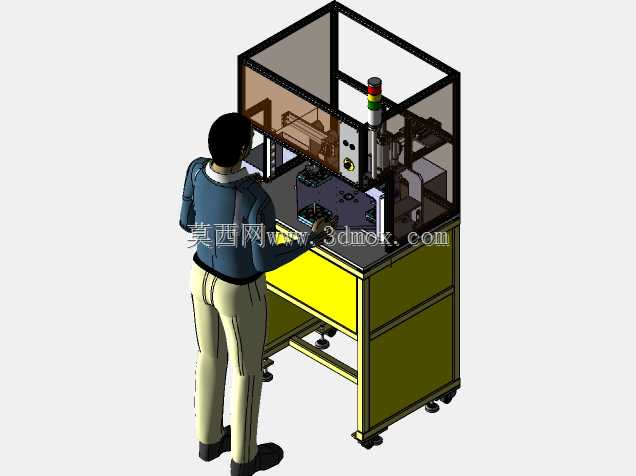

四腔注塑件热流道自动切割卸料工作站

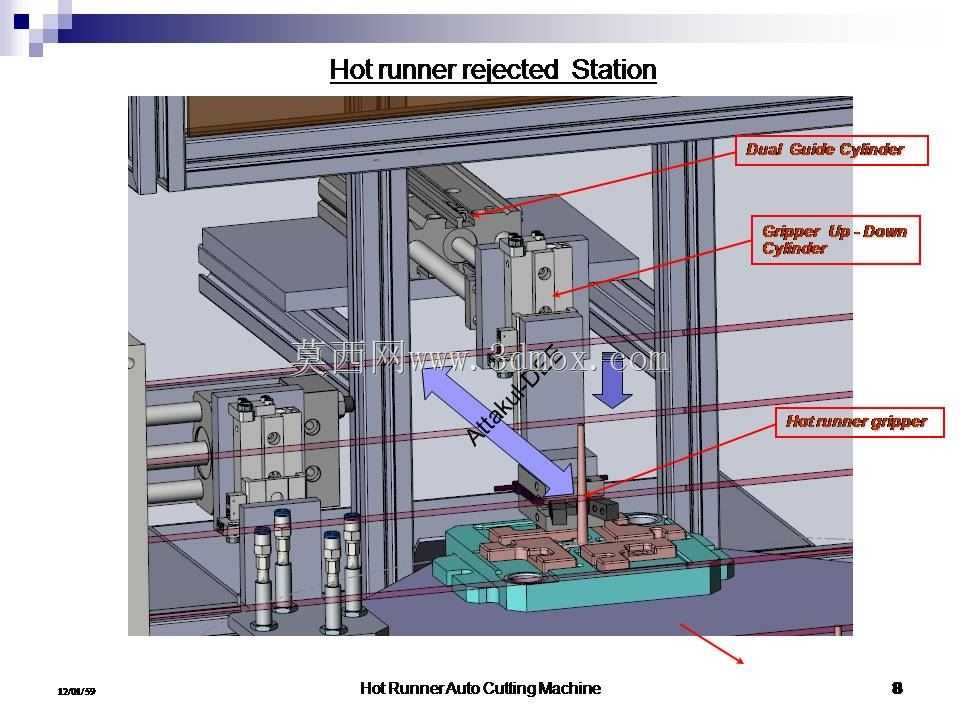

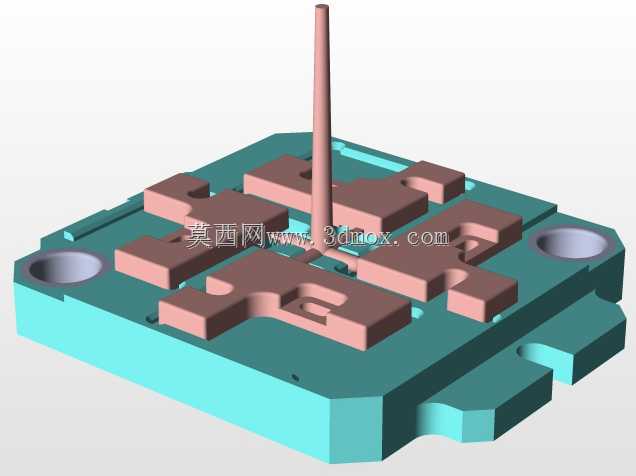

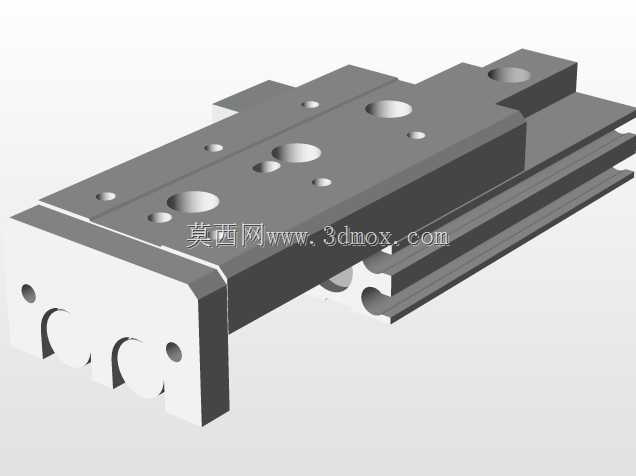

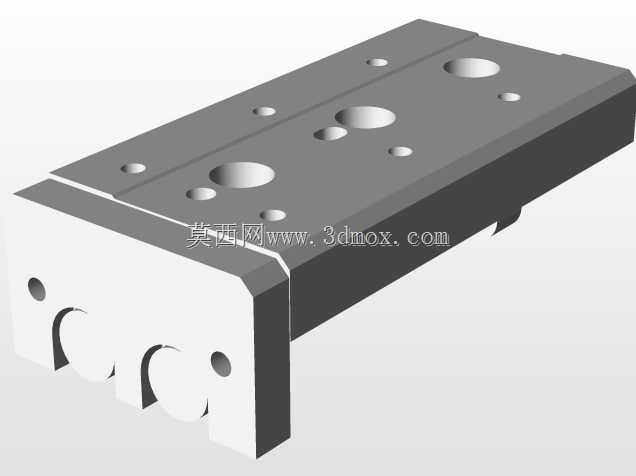

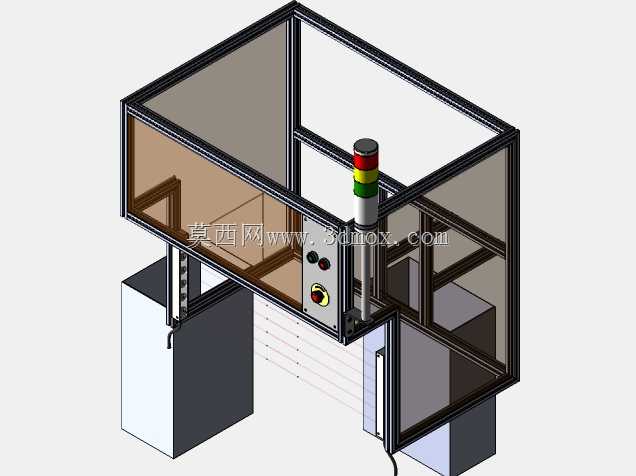

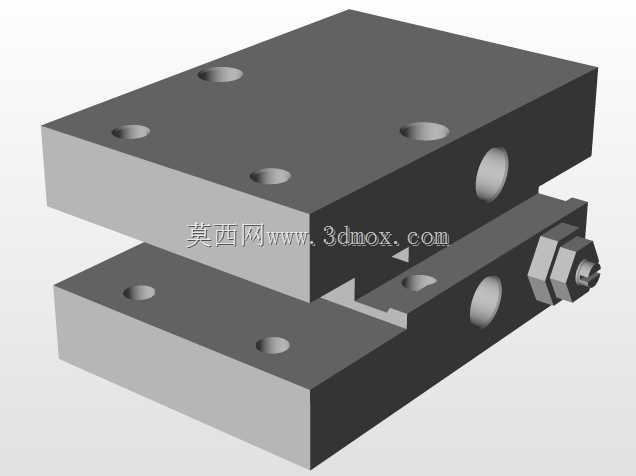

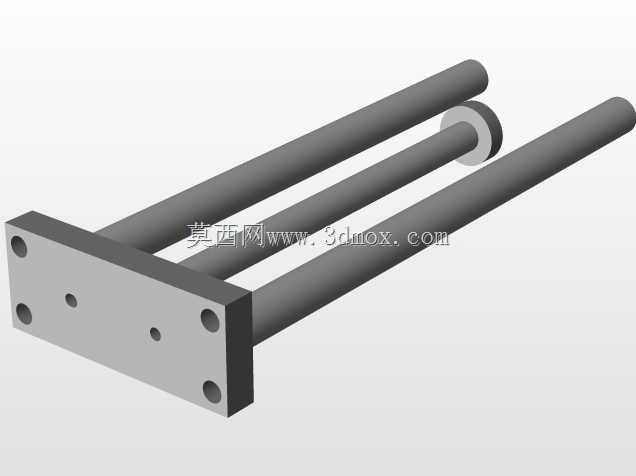

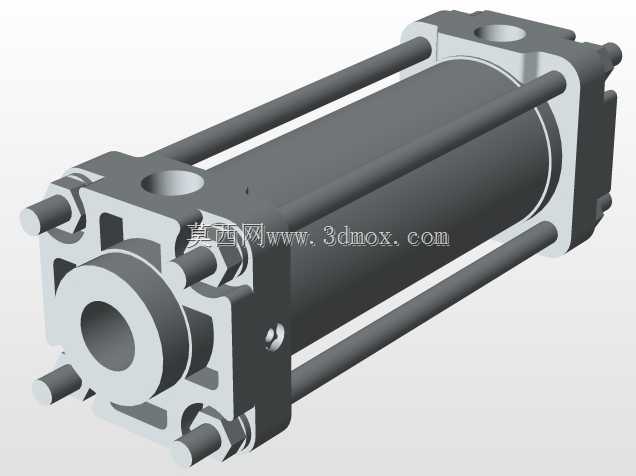

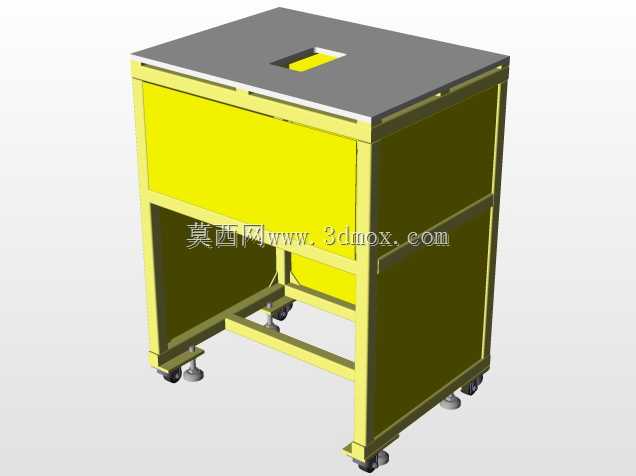

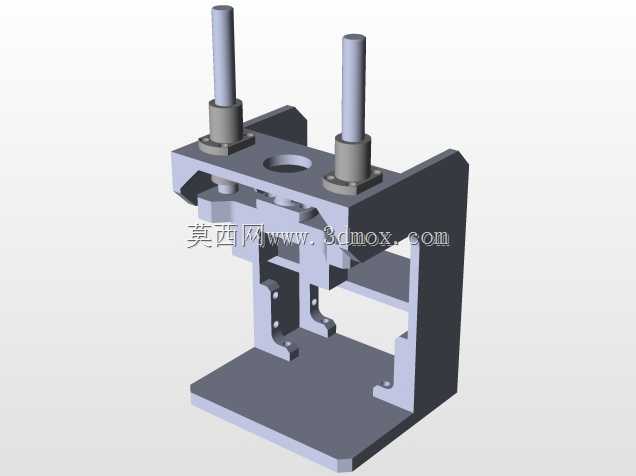

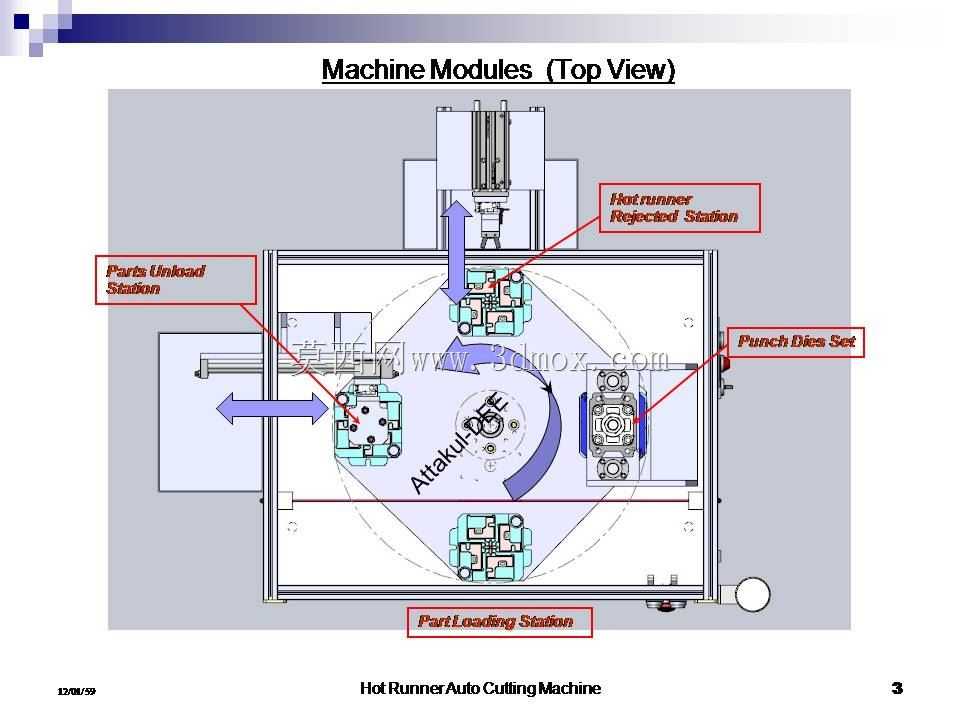

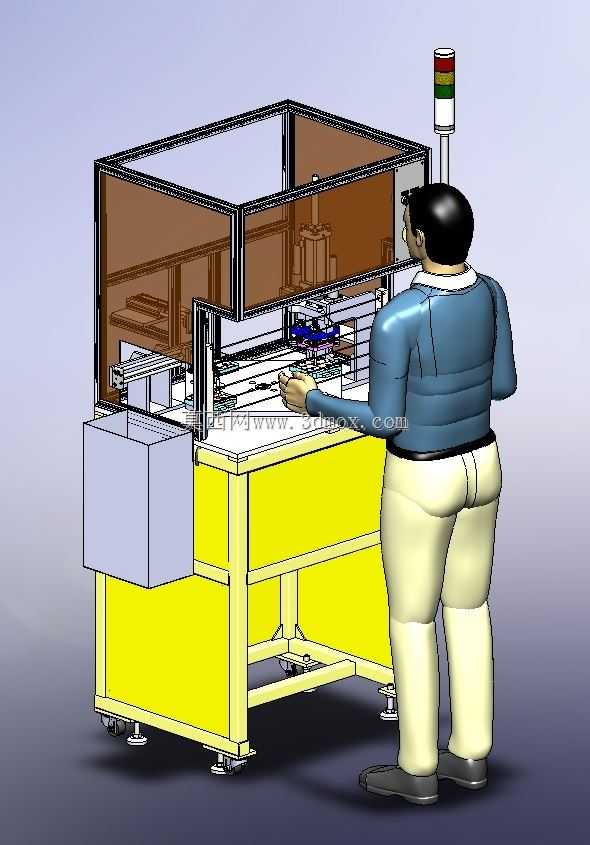

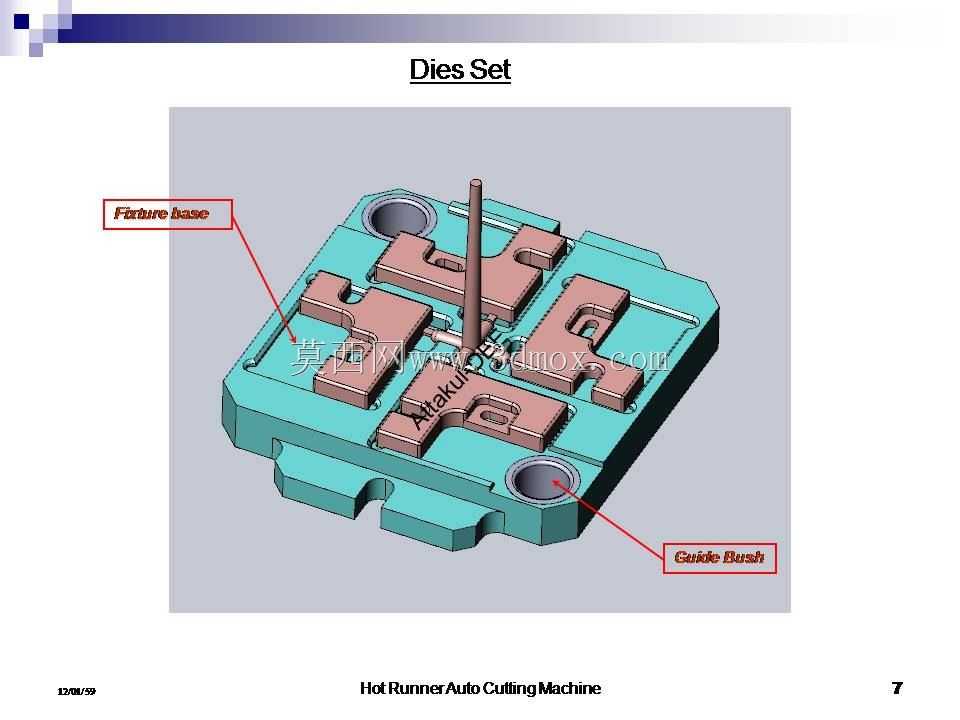

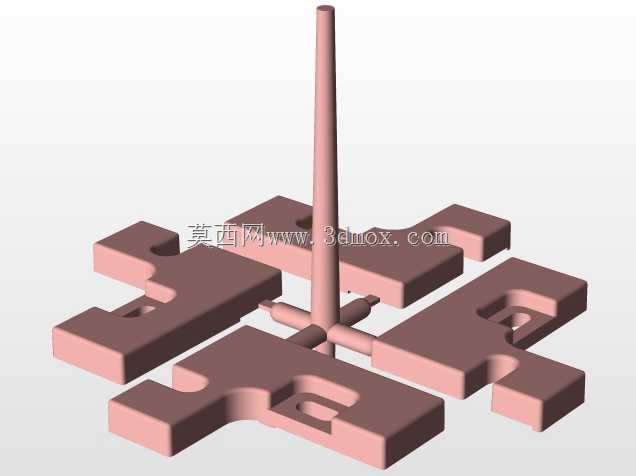

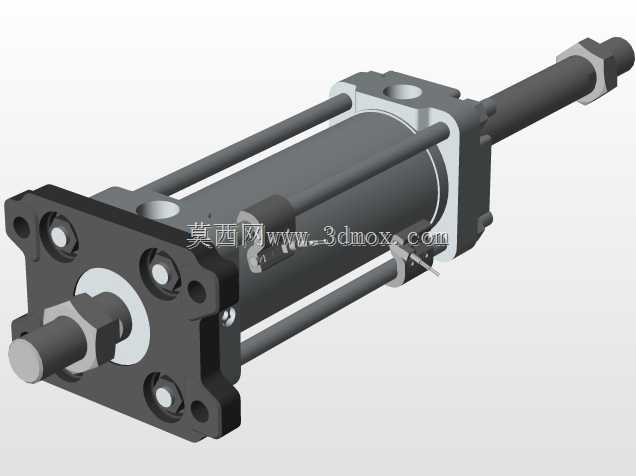

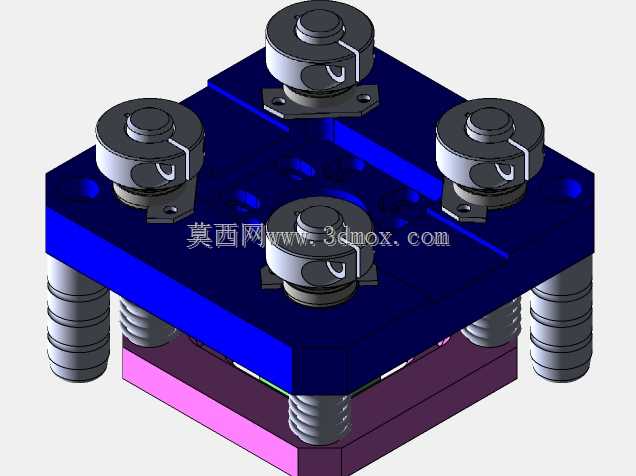

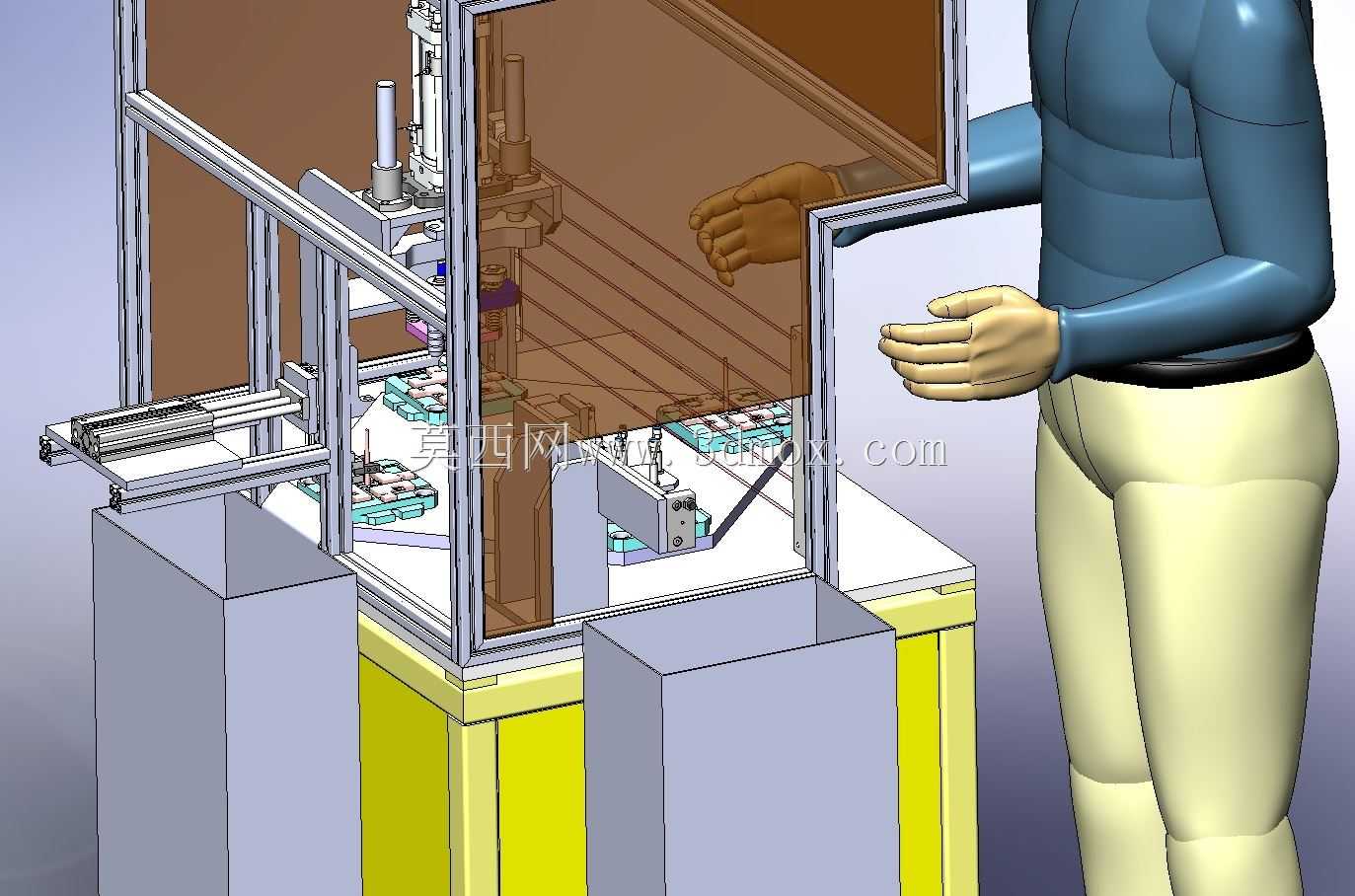

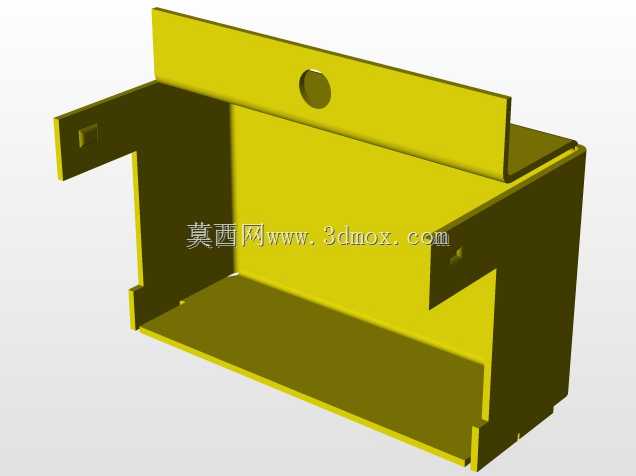

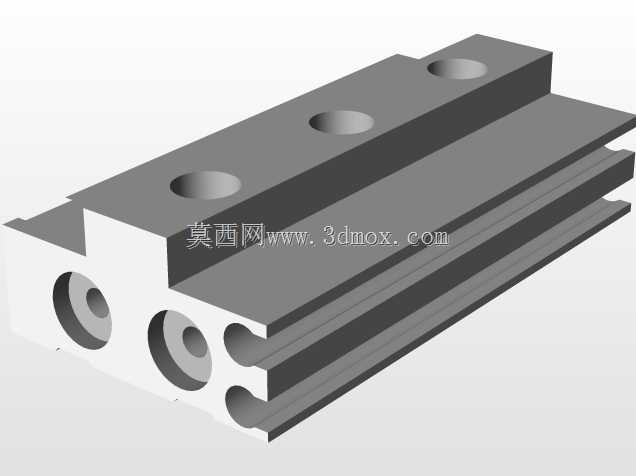

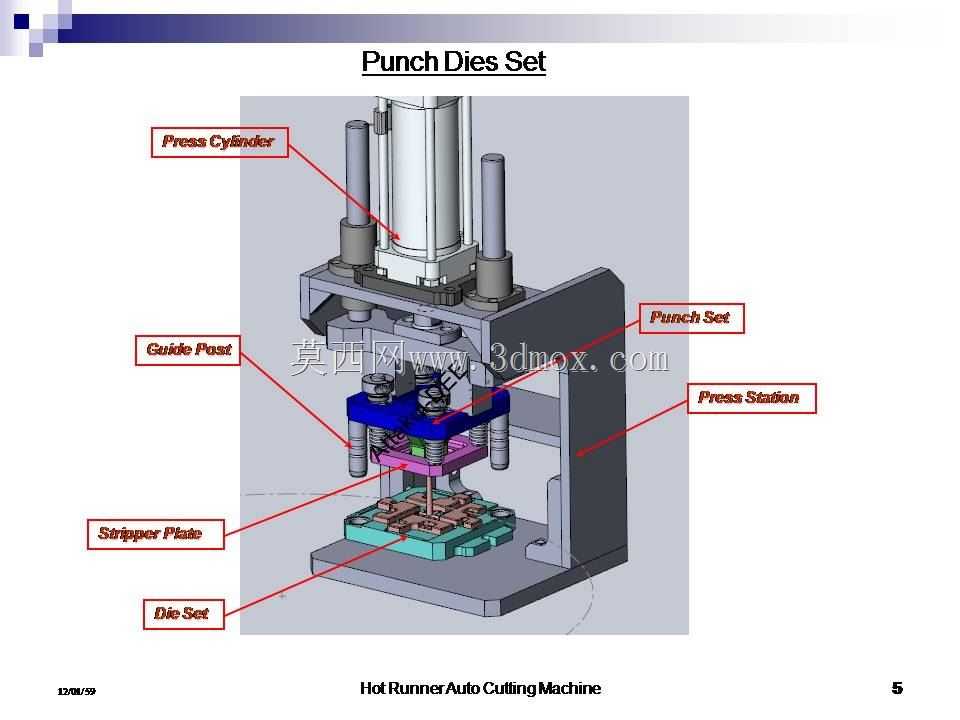

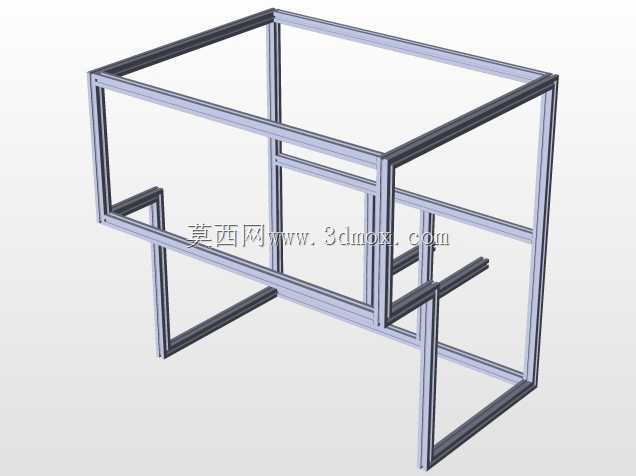

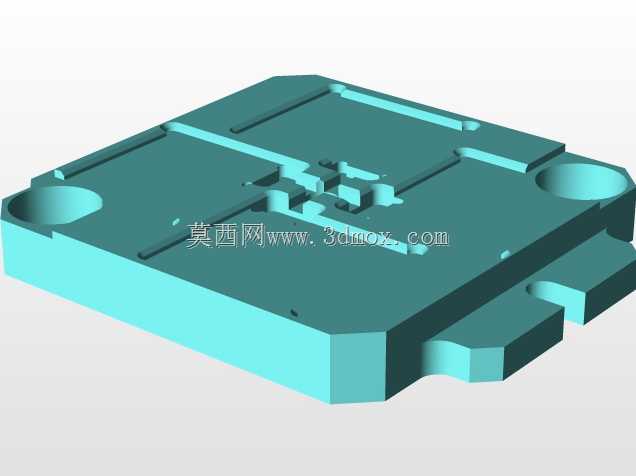

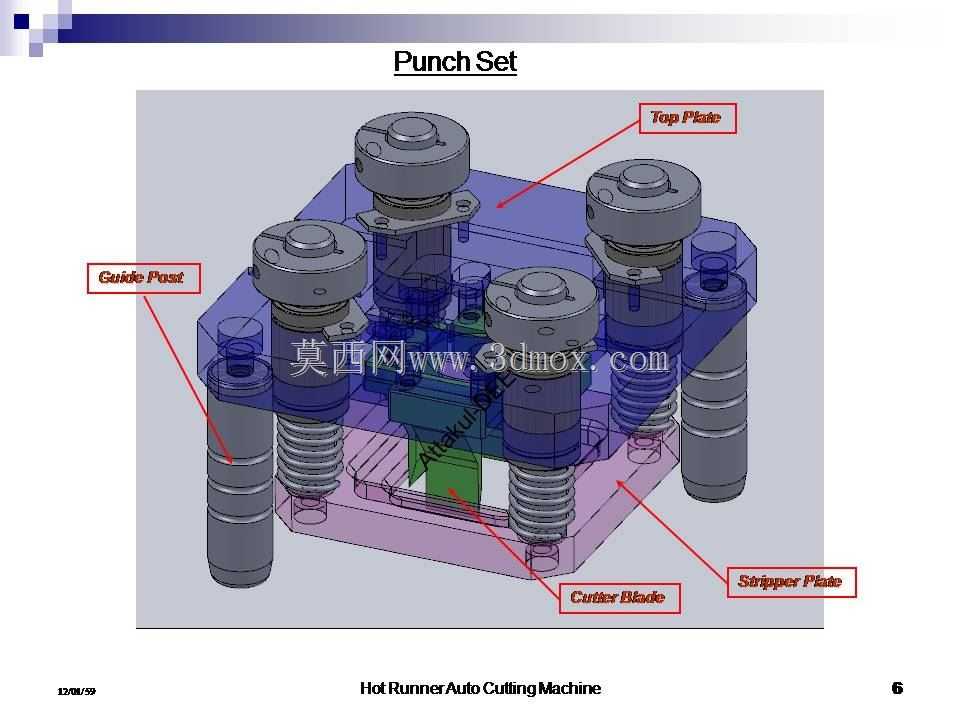

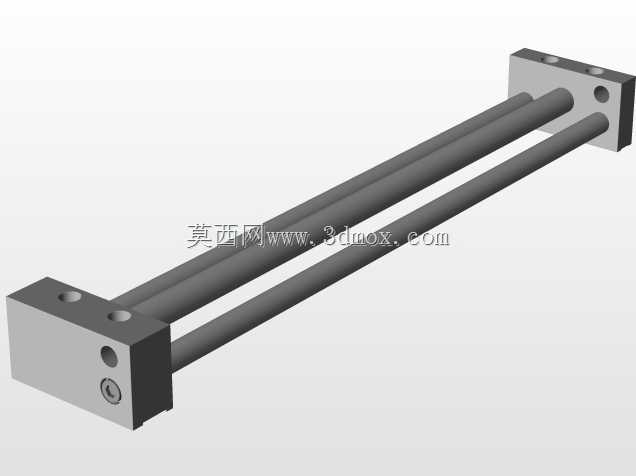

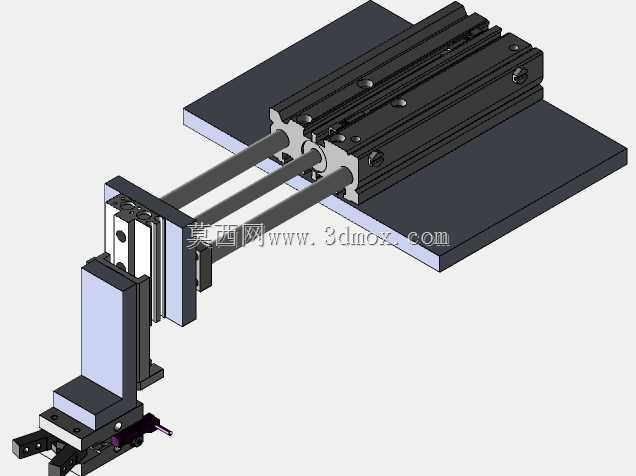

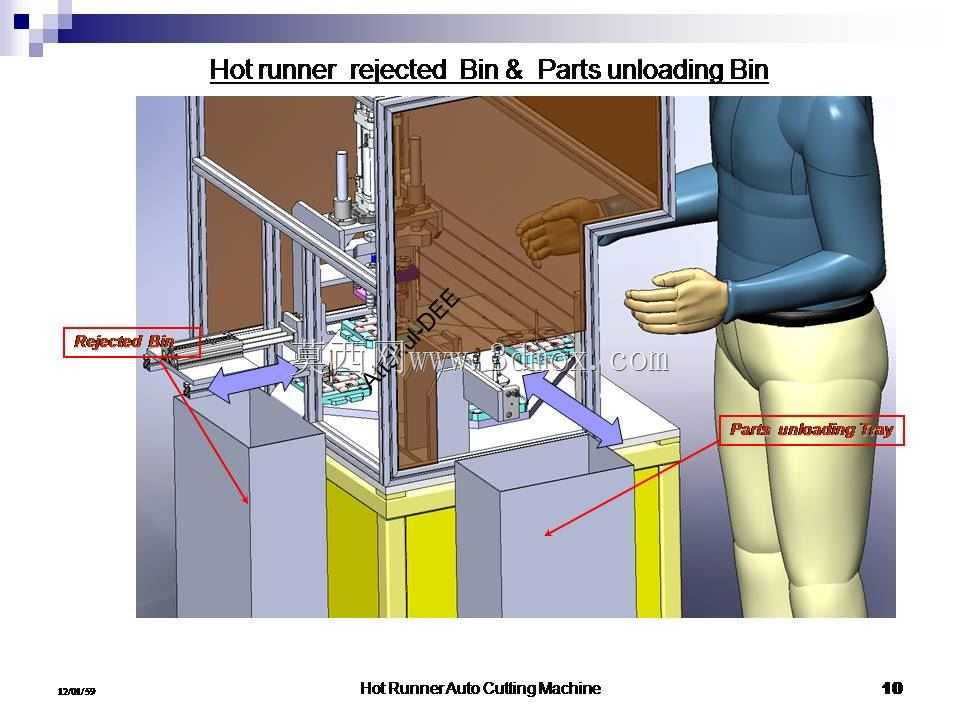

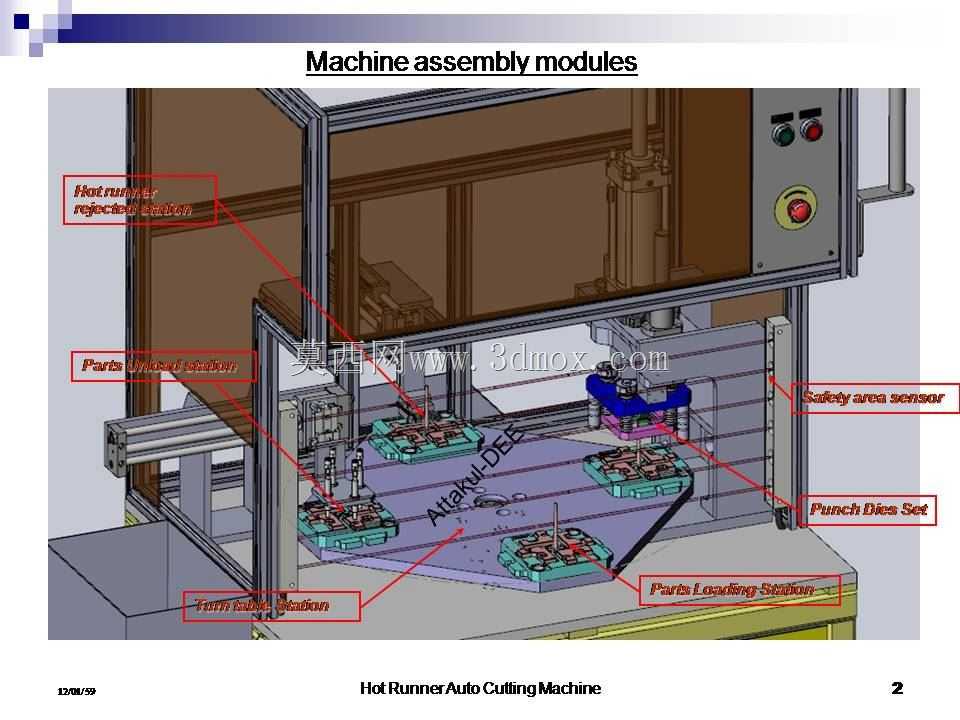

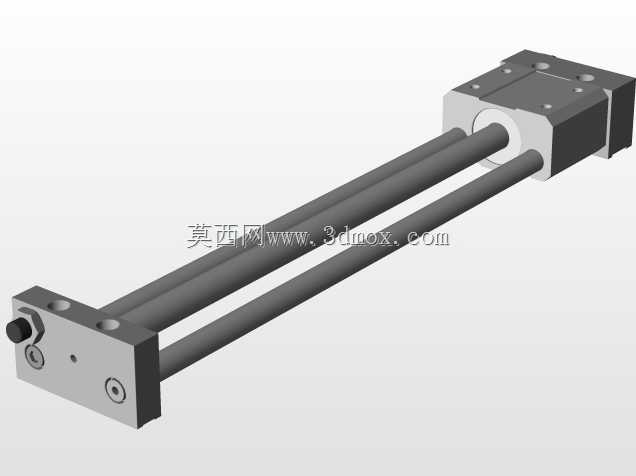

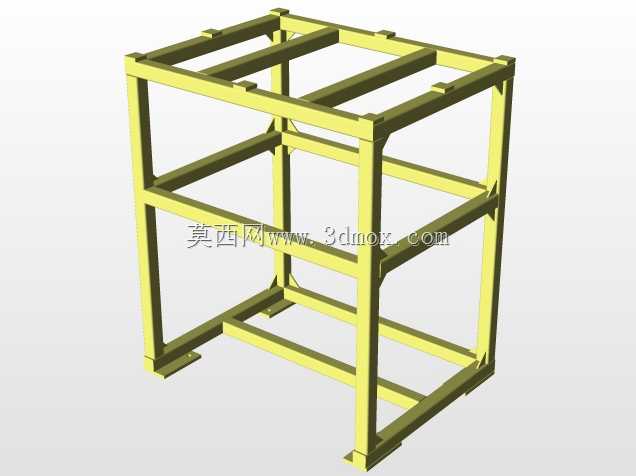

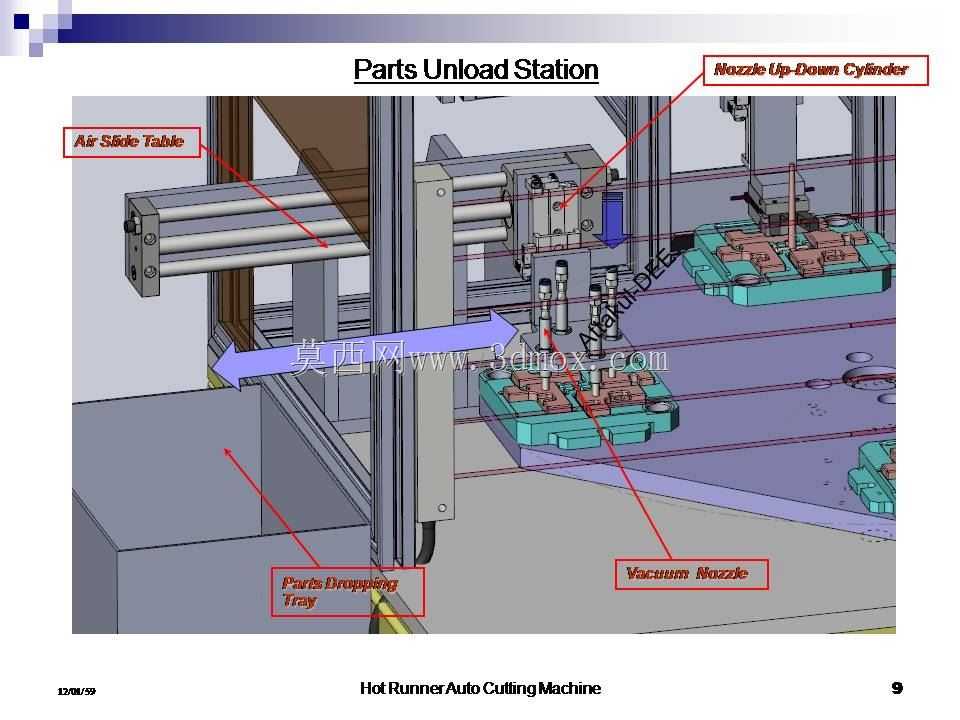

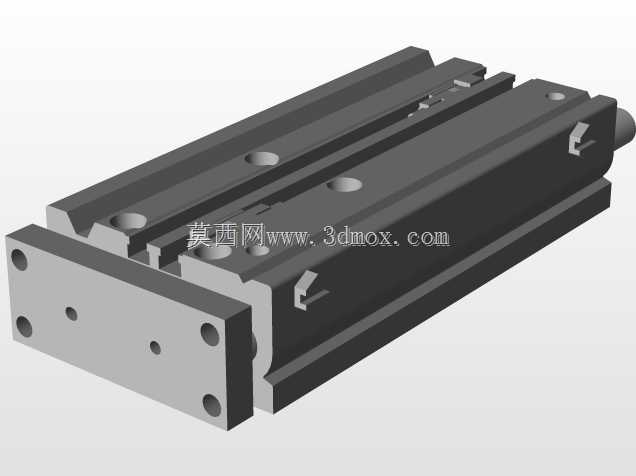

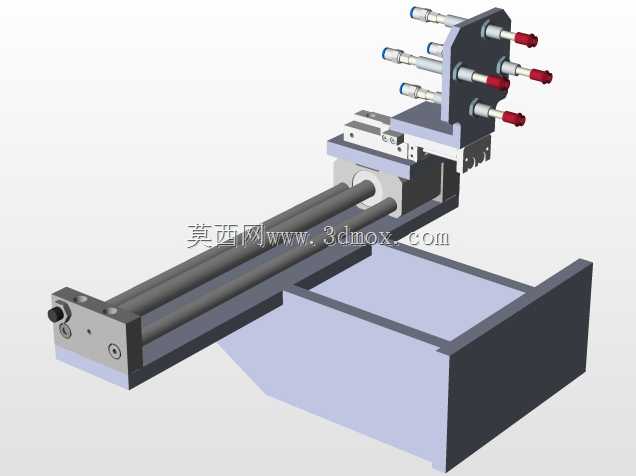

该设备主要面向注塑成型生产车间的后道工序场景，适配四腔注塑模具产出的塑胶件生产流程，解决传统生产中人工修剪浇口、人工取件效率低、切口一致性差、人工操作易碰伤塑件外观的痛点，可直接对接注塑机出料端完成连续化作业，无需额外安排专人值守处理料头与取件工序，大幅降低注塑生产环节的人工投入，同时提升塑件成品的外观合格率。设备整体采用模块化布局设计，核心作业单元包含喷嘴升降驱动气缸、真空取料吸嘴、气滑台输送模组、接料托盘几个部分，各单元通过铝型材框架搭建安装基准，整体安装边界可根据现场注塑机的出料口高度、模腔排布间距做适配调整，常规适配台面高度在850mm至1100mm区间的卧式注塑机，设备整体横向占用空间不超过1.2米，纵向进深不超过0.8米，不会过多占用车间生产通道空间。设备的作业逻辑围绕注塑机开模后的时序设计：当注塑机完成开模动作后，喷嘴升降气缸驱动真空吸嘴下行至模腔位置，通过负压吸附固定成型后的四腔塑件，同步完成浇口与流道凝料的自动冲切分离，分离后的塑件随气滑台模组横向移动至接料托盘上方，释放负压后塑件自动落入托盘完成集料，切割下来的流道凝料则通过独立的导料槽落入回收料箱，可直接送入粉碎机回收利用。设计过程中充分考虑了不同塑件的适配性，真空吸嘴的安装位置预留了调节腰型孔，可根据四腔塑件的具体外形尺寸调整吸附点位，避免吸附过程中遮挡塑件外观面造成印痕；气缸的行程参数也预留了调节余量，可适配不同高度的模腔结构，气滑台的移动速度可通过调速阀做无级调整，匹配不同注塑周期的生产节拍。设备的接料托盘采用抽拉式结构设计，操作人员无需进入设备作业区域即可完成成品取料，避免设备运行过程中发生安全隐患，所有气动元件的管路均沿型材框架内侧排布，整体外观整洁无外露杂乱管线，日常维护时可快速排查管路故障。该设备目前的结构设计可直接作为模切机配套的前置工位做进一步开发，针对有特殊浇口切割要求的塑件，可在现有切割工位基础上更换对应的切刀模组，无需改动整体框架与输送结构，能够快速适配不同规格注塑件的后处理需求，帮助中小注塑企业快速实现产线的半自动化升级，减少对熟练修剪工人的依赖，稳定产品的交付质量。
