同步带旋转直线传动执行机构结构

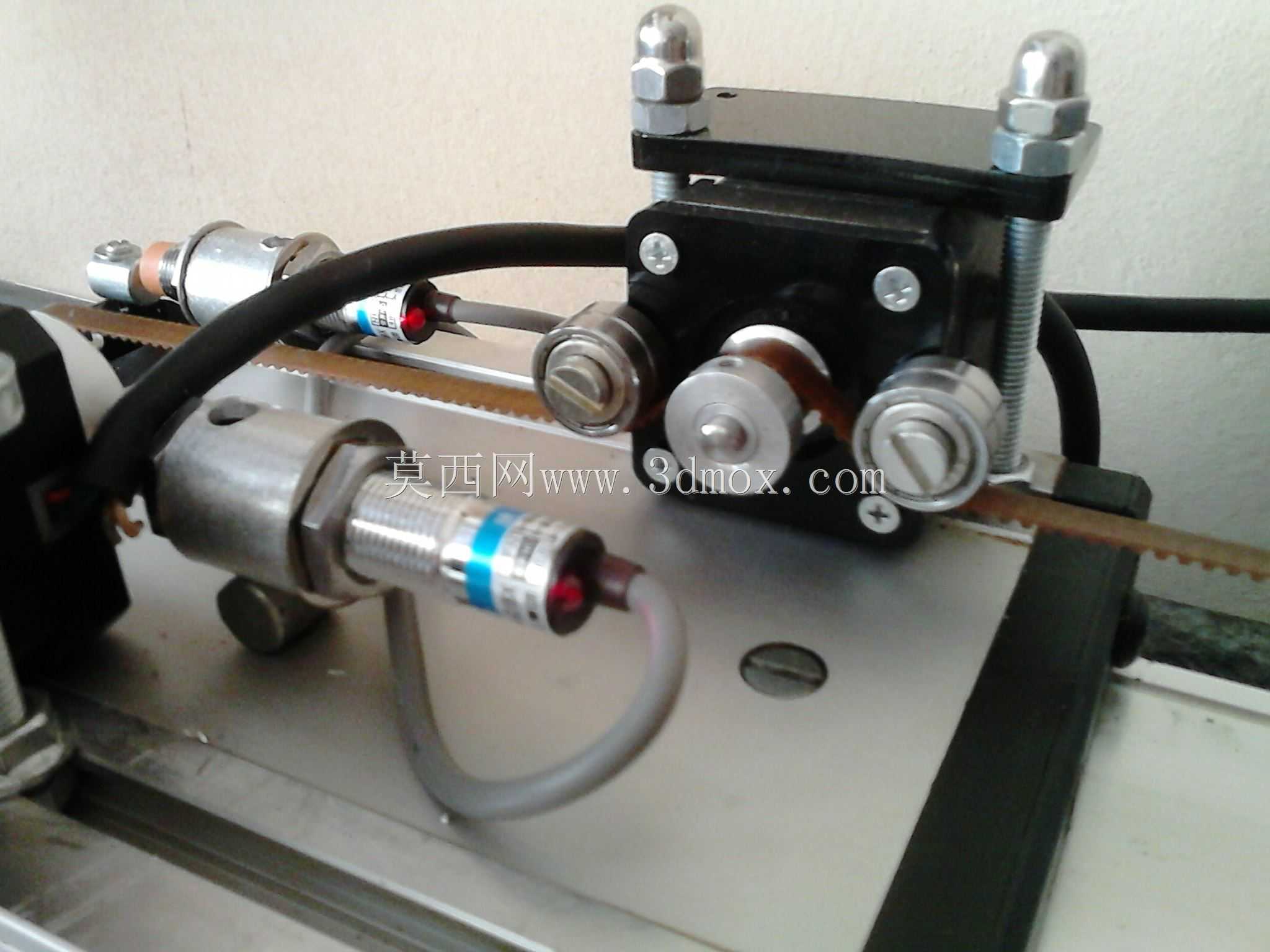

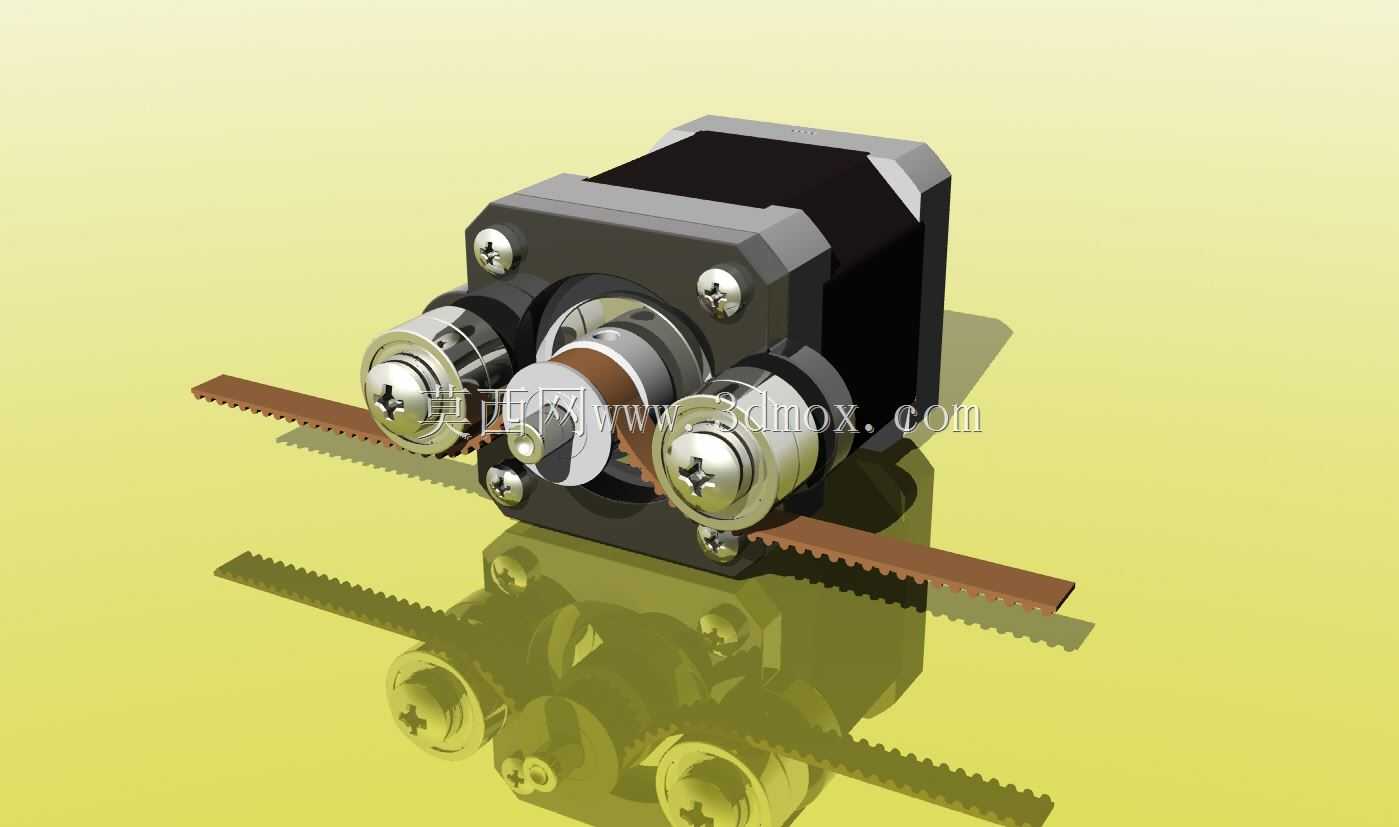

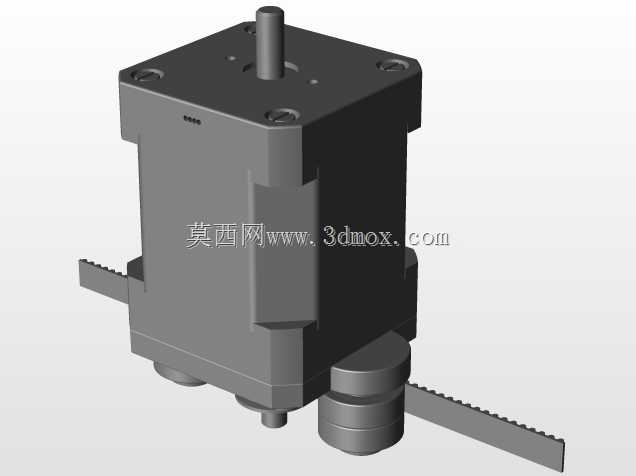

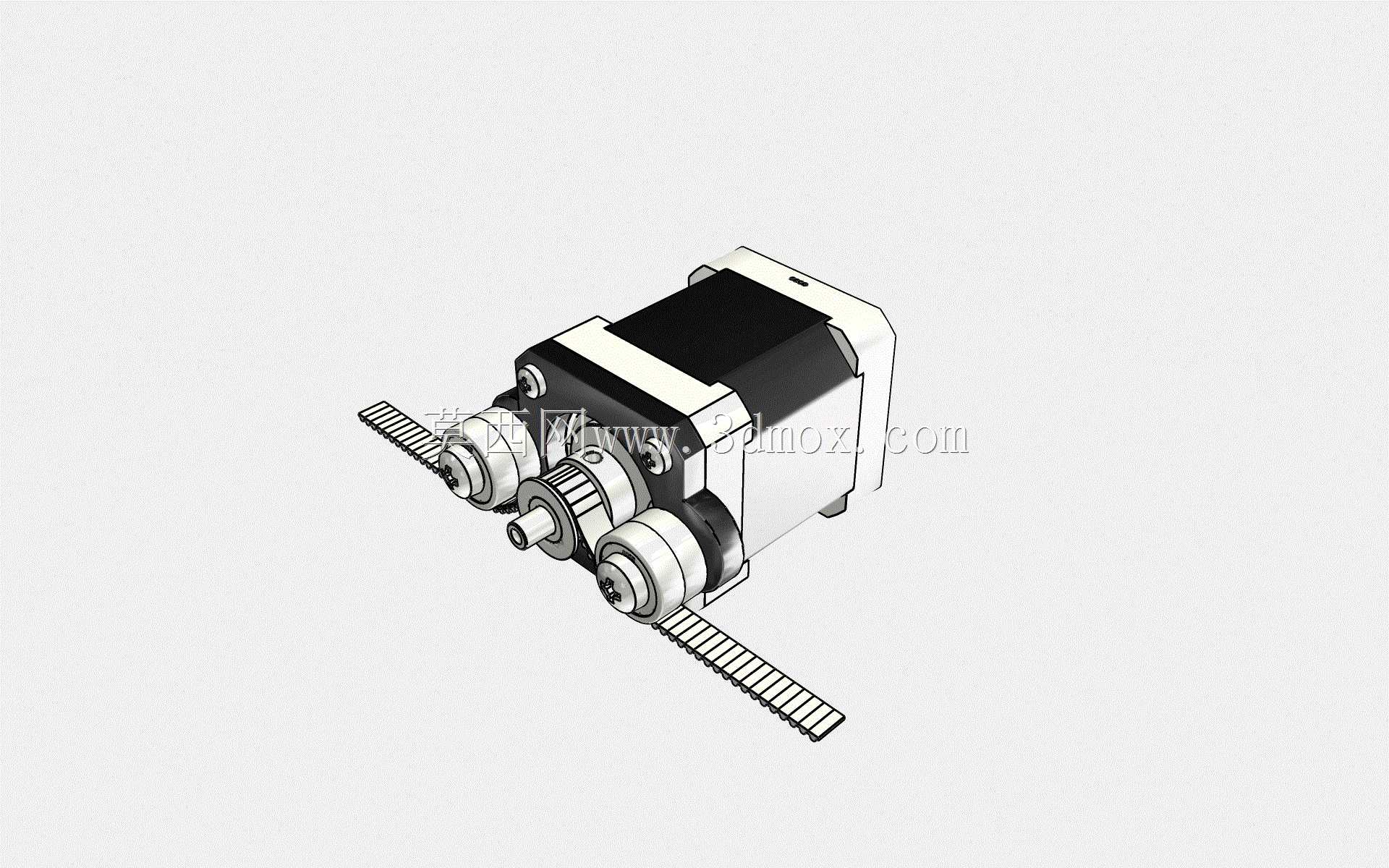

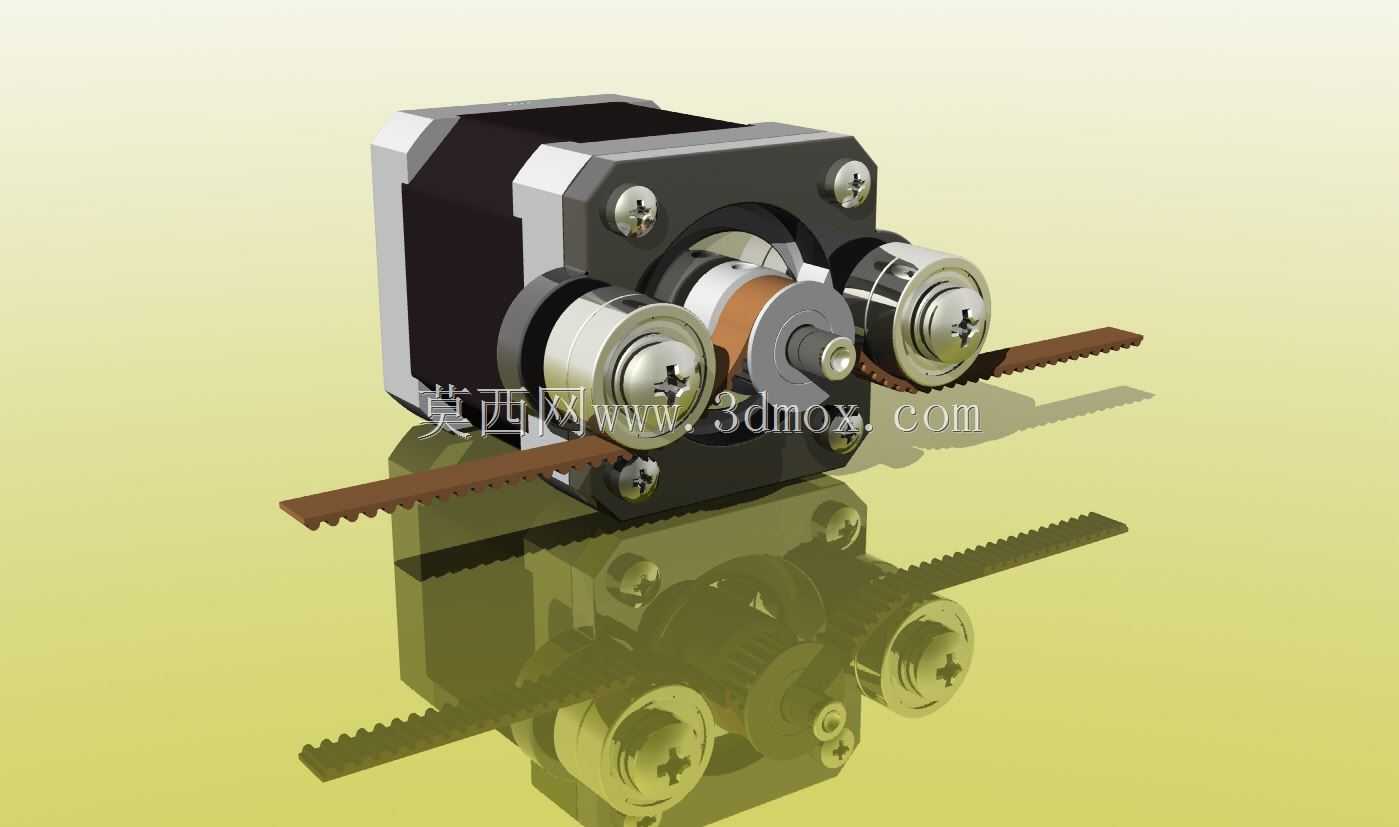

这套传动执行结构主要面向需要将旋转输入转化为精准直线输出的自动化工位，常见于小型物料分拣、薄膜裁切、点位移载这类对行程精度有要求但负载不大的应用场景，核心是通过同步带的啮合传动消除普通皮带打滑的回程间隙，搭配侧边的接近传感组件完成行程端点的位置确认，避免机构超程运行出现硬碰撞损伤。从结构布局来看，主体安装座采用硬质铝合金铣削成型，安装面预留了两个贯穿的长圆孔，可直接固定在标准工业铝型材的T型槽上，安装时能根据实际走线需求微调前后位置，整体安装边界控制在120mm*80mm的矩形范围内，厚度方向不超过65mm，不会占用过多设备内部的排布空间，适合紧凑型自动化设备的内部集成。设计时优先考虑了传动组件的维护便捷性，上方两个带锁紧螺母的调节螺柱，可在同步带长期使用出现松弛时，直接调整张紧轮的下压量，无需拆解整个安装座就能完成张紧度校准，日常运维不需要额外的专用工装。传动路径上的主动轮与从动轮均采用带凸缘的结构，防止同步带运行过程中出现跑偏脱带的问题，带轮表面做了硬质阳极氧化处理，耐磨性能足以支撑长期高频往复运行的工况需求。侧边布置的两个圆柱型接近传感器，通过螺纹结构固定在L型安装支架上，可根据实际需要的行程长度，沿支架的长槽方向调整触发位置，传感器检测端正对同步带上搭载的金属触发块，当运动组件运行到行程端点时，触发块进入传感器检测范围就会输出到位信号，给控制系统提供停止或反向的指令，不需要额外加装机械硬限位就能实现软停靠，降低运行过程中的碰撞噪音。整套结构的运动部件做了减重处理，搭载负载的滑台部分采用镂空设计，在保证结构刚性的前提下降低了运动惯量，适配高速往复的运动工况，同步带选用的是齿形带，传动比恒定，运行过程中没有累积误差，能保证每次直线位移的重复定位精度控制在0.1mm以内，满足大部分轻工自动化设备的点位移动需求。走线部分预留了专门的线缆固定位，传感器的连接线可通过侧边的走线槽规整排布，避免运动过程中线缆与传动部件发生剐蹭磨损，提升长期运行的可靠性。
