B5法兰安装式意大利款90机座三相异步电机

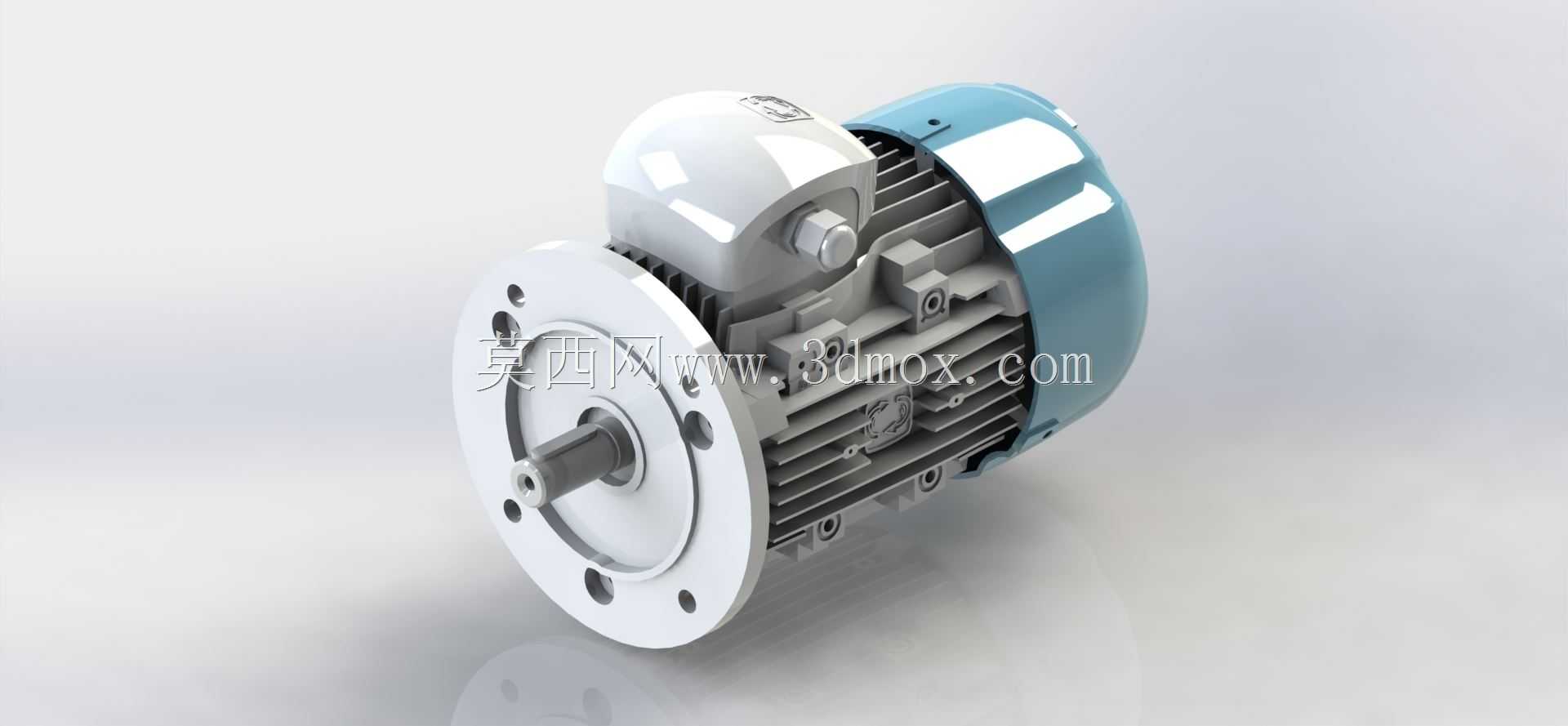

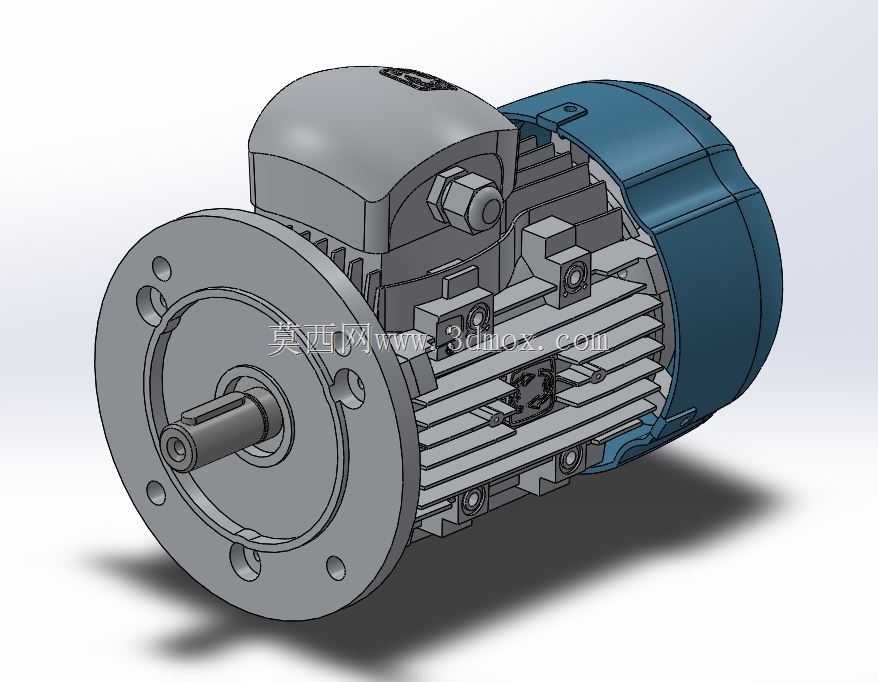

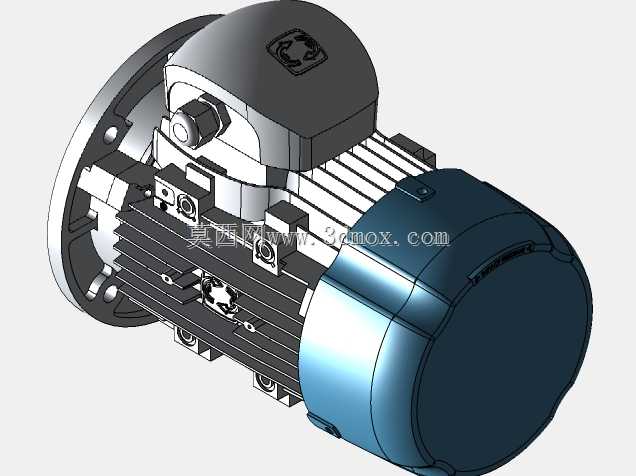

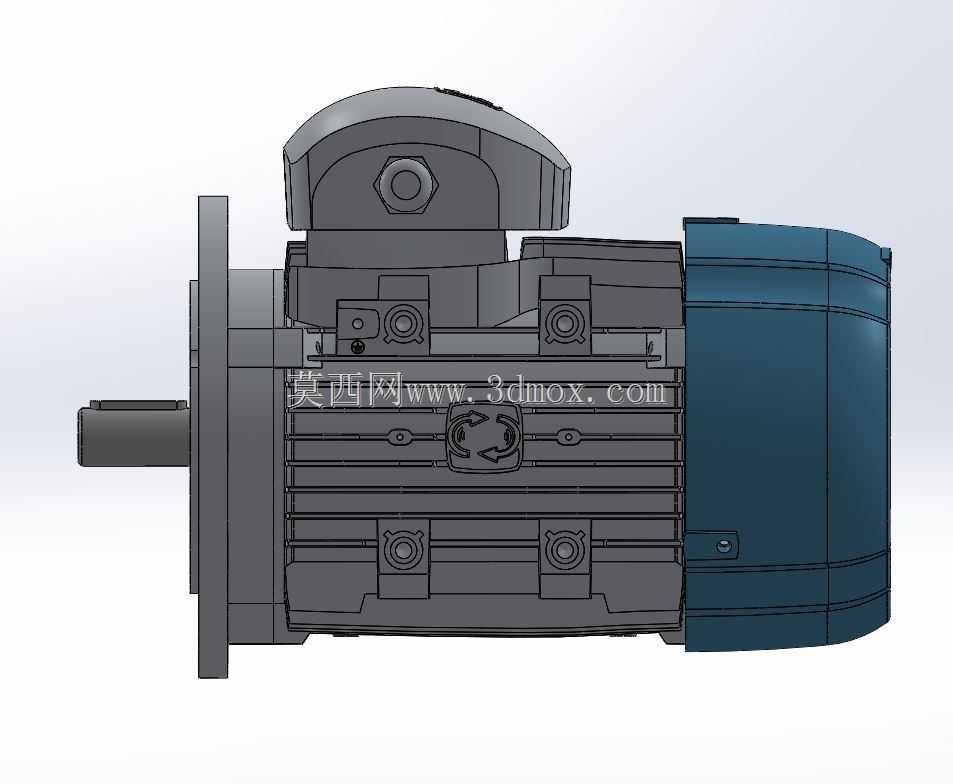

这款B5法兰安装的90机座电机，是工业传动场景里应用极广的动力输出部件，在轻工输送线、小型机床辅机、食品包装设备、泵类配套等场景中都能见到同结构产品的身影，这类法兰安装的电机不需要额外制作卧式安装底脚，直接通过端面上的法兰止口与配套设备的安装孔定位锁紧，能大幅缩减设备动力端的安装空间，尤其适合安装面垂直于输出轴的紧凑布局场景。从结构设计来看，电机采用散热筋一体式机壳，沿圆周方向均匀分布的平行散热筋能在电机运行时通过转子自带的风叶带动空气流通，带走定子绕组产生的热量，避免长时间满载运行出现温升过高的问题；前端盖集成B5安装法兰，止口尺寸、安装孔位的同轴度公差控制在0.02mm以内，能保证电机输出轴与被驱动部件的输入轴保持较高同轴度，减少联轴器偏载带来的轴承磨损、振动异响问题。接线盒设置在机壳顶部偏侧位置，预留了足够的线缆弯折空间，接线端子排布符合常规三相电源的接线习惯，现场接线时不需要额外调整线缆走向，能提升电气安装的效率。输出轴采用标准键槽设计，键槽的对称度、轴径公差都匹配通用联轴器、带轮的安装要求，不需要二次加工就能直接配套标准传动件使用。在安装边界上，这款90机座的B5法兰电机，法兰外径、止口直径、安装孔中心距都遵循通用的工业电机安装尺寸规范，输出轴的伸出长度、轴径尺寸也和同机座号的标准电机完全通用，设备选型替换时不需要修改原有安装板的开孔尺寸，也不用重新调整传动部件的配合位置，能直接替换同规格的老旧故障电机，降低设备维护的改造成本。电机的后端盖预留了风罩安装位，风罩采用镂空结构，既可以防护内部风叶不被异物触碰，又不会阻挡散热风的流通路径，尾部的轴承采用密封式深沟球轴承，能承受一定的径向负载，满足带轮、链轮等直连传动的负载要求。在实际选型应用中，这类B5法兰电机常被用于设备的立式安装场景，比如立式搅拌装置、顶部驱动的输送辊道、垂直安装的泵组等场景，法兰的锁紧结构能承受电机自身重量与运行时的轴向窜动力，不会出现安装松动的问题。建模过程中对散热筋的拔模角度、接线盒的密封结构、法兰安装孔的沉头深度都做了1:1的还原，每一处结构的尺寸都和实物保持一致，能直接用于设备的整体装配干涉检查，也可以作为非标设备设计时的动力端选型参考模型，帮助结构设计师在布局阶段就确认电机的安装空间、传动配合位置，避免后期生产装配时出现尺寸干涉、安装空间不足的问题。
