锥齿轮直角转向传动机构结构设计

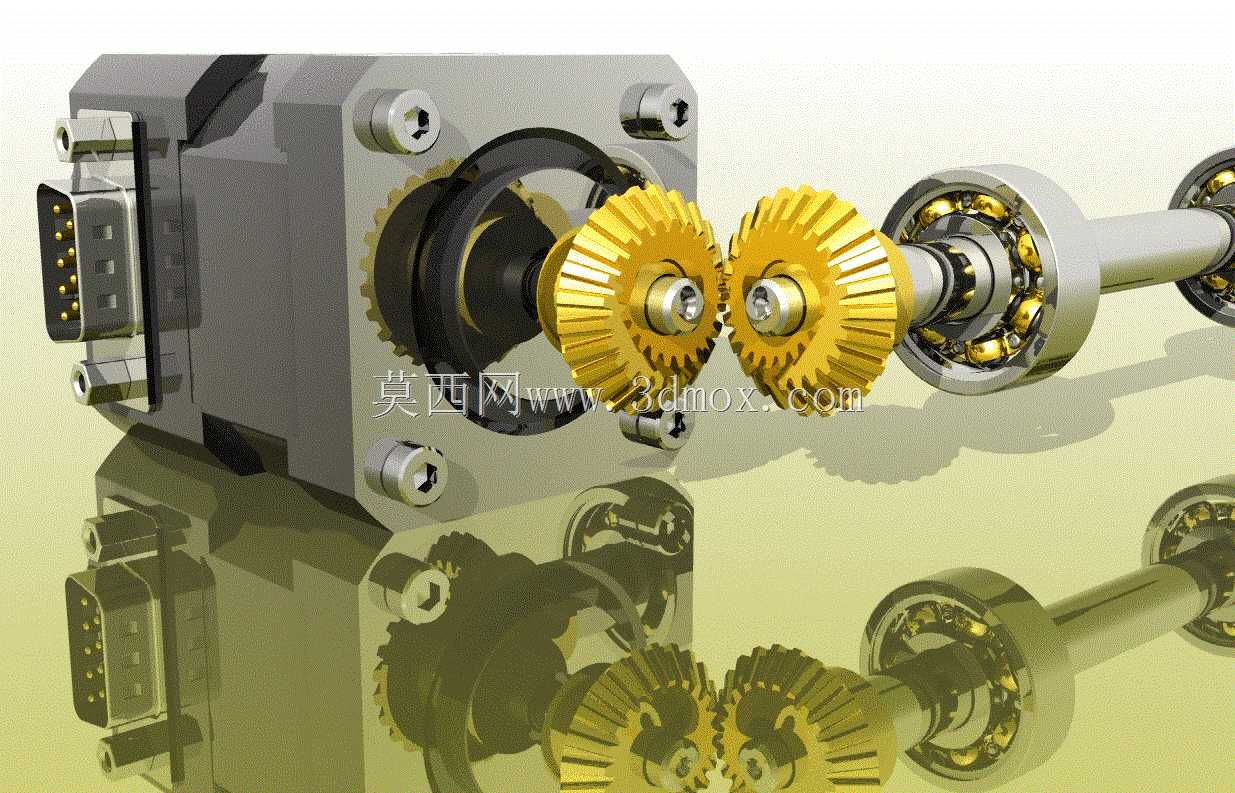

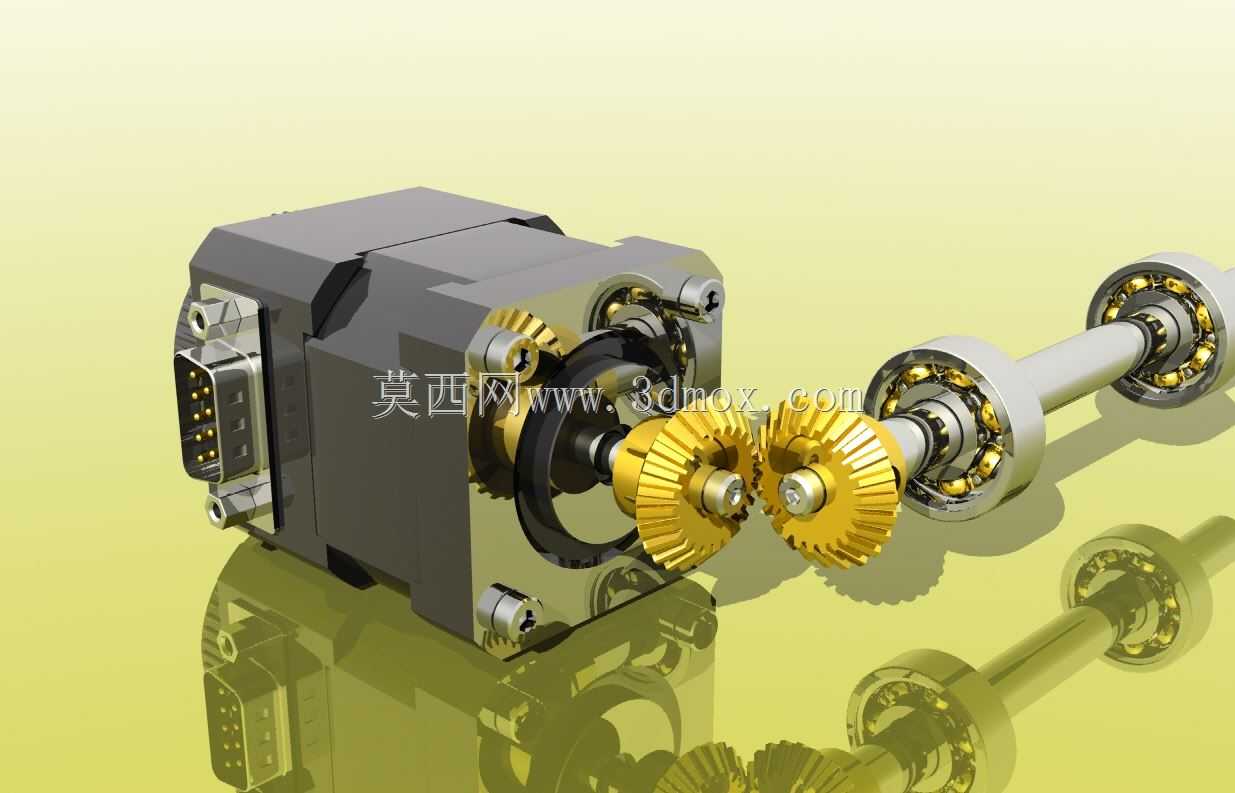

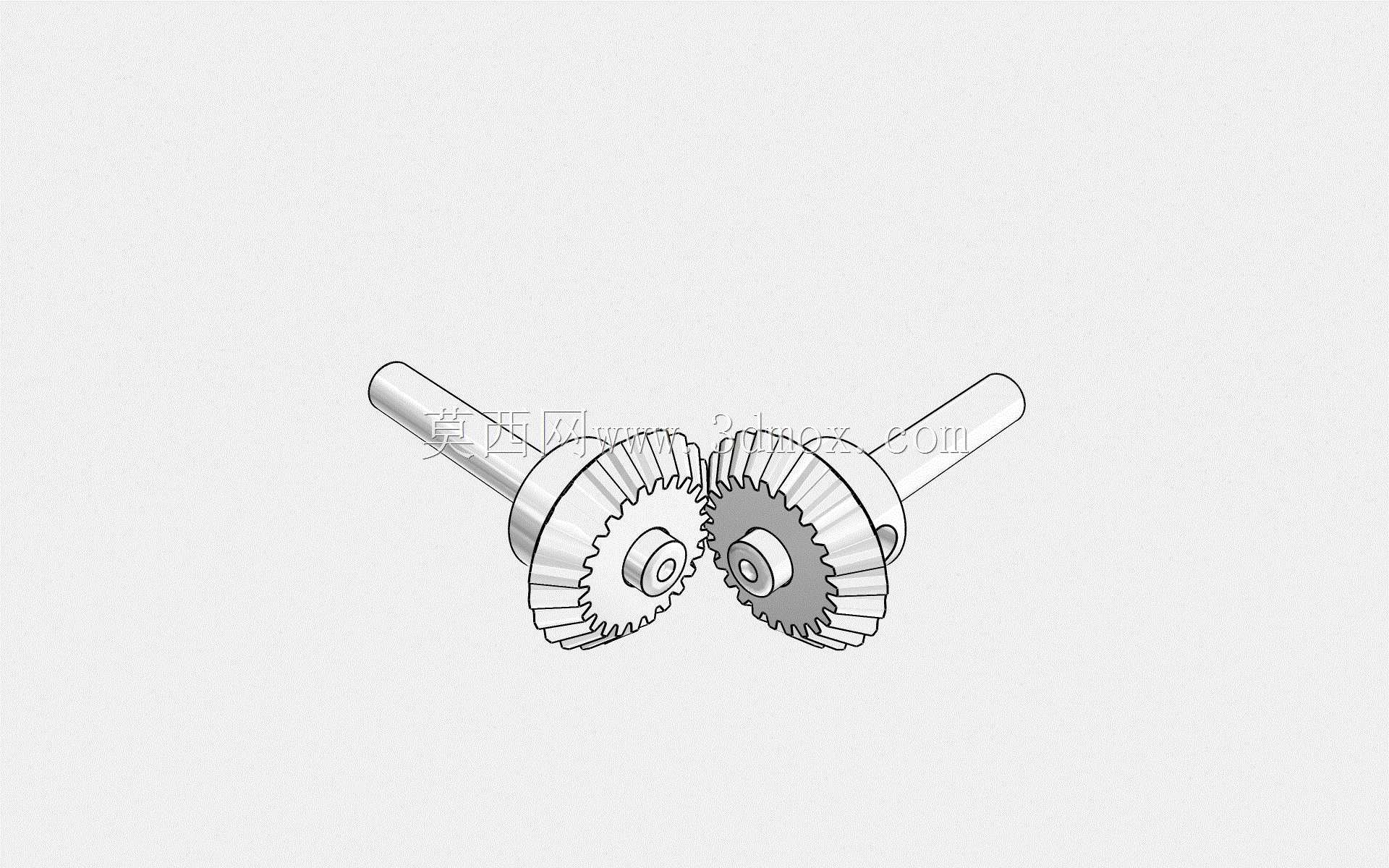

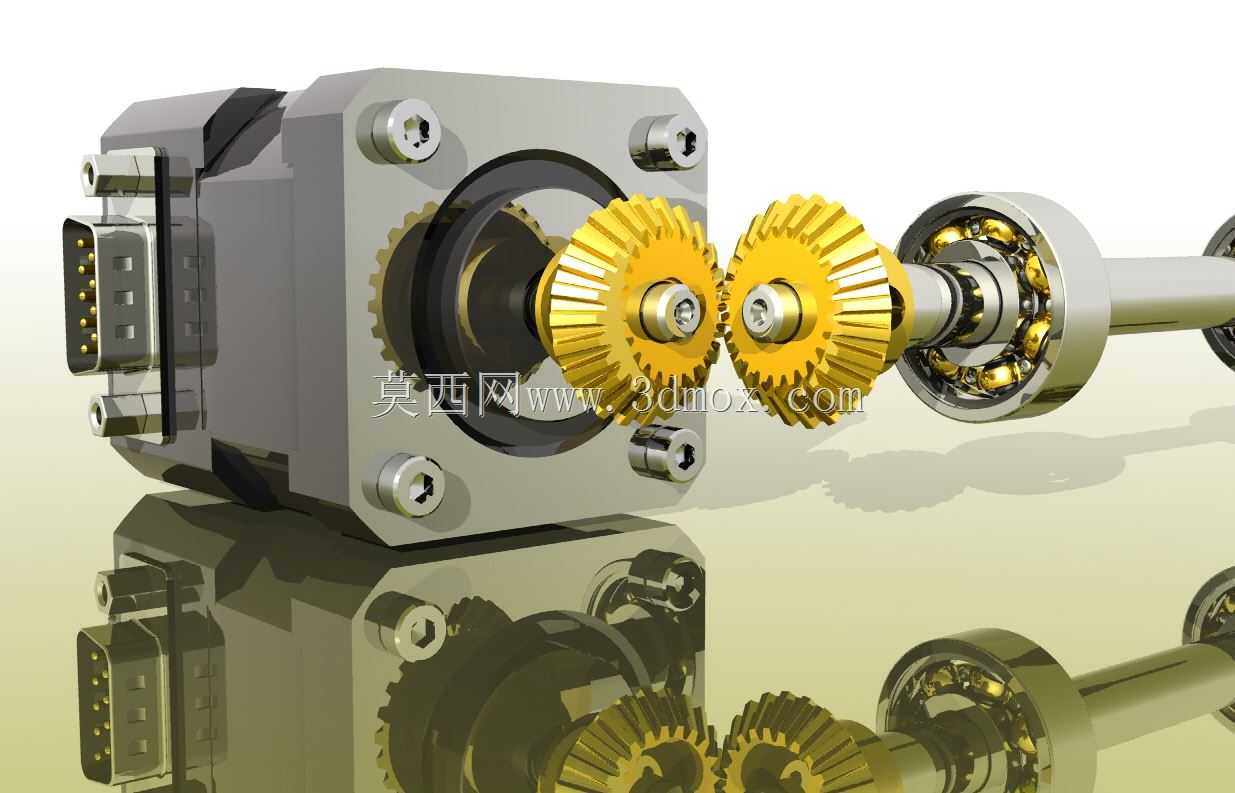

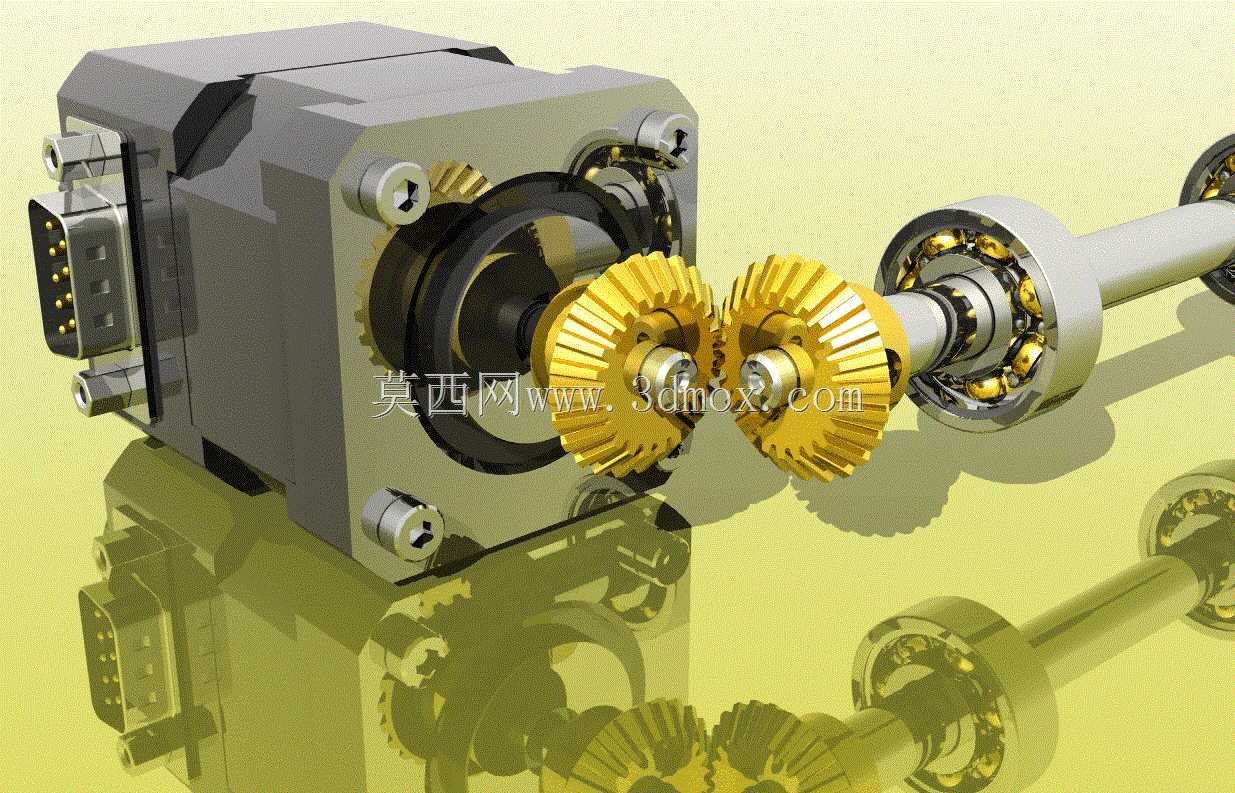

这款直角转向传动机构，核心采用一对啮合精度匹配的等径锥齿轮完成动力换向，可将输入轴的旋转动力以90度夹角传递至垂直布局的输出轴，广泛适配各类需要在紧凑安装空间内改变动力传输方向的工业场景，常见于小型自动化生产线的动力接驳工位、精密检测设备的进给传动单元、轻工包装机械的动力转向模块，以及小型伺服驱动系统的输出端换向结构中，能够在有限的设备内部空间里完成动力路径的折转布置，大幅缩减设备整体的排布尺寸，避免长轴直连带来的空间浪费与结构冗余。

从实际功能特性来看，该传动结构通过锥齿轮的渐开线齿形啮合传递扭矩，传动过程平稳无明显冲击，齿面接触应力分布均匀，可适配中低转速下的持续动力传输需求，输入端采用标准接口适配常见驱动单元的输出轴，输出端可直接连接负载轴或配套传动组件，两端均配置深沟球轴承作为旋转支撑，可同时承受径向载荷与少量轴向载荷，保障轴系旋转过程中的同轴度与运转稳定性，避免齿轮啮合过程中出现偏载、打齿等异常工况。

在设计思路上，该结构优先考虑紧凑化安装需求，整体壳体采用方形安装基准面，四个角点预留内螺纹安装孔，可直接通过螺栓固定在设备的安装基板上，无需额外设计复杂的转接固定结构；壳体内部预留充足的润滑脂存储腔，可填充润滑脂对啮合齿面与轴承滚道进行持续润滑，降低长期运转过程中的磨损量，延长组件的整体使用寿命。齿轮与轴之间采用紧定螺钉周向固定的方式，既保证扭矩传递的可靠性，也方便后期维护时的拆解更换，降低运维成本。

从安装边界来看，该传动机构整体外形方正，输入轴与输出轴的轴线严格垂直相交于锥齿轮的啮合节点，轴伸长度经过优化设计，既保证与外接部件的连接配合长度，也不会出现轴伸过长导致的挠度变形问题；壳体的安装孔位采用对称式布局，支持正装、侧装等多种安装姿态，可适配不同设备内部的空间排布要求，轴端与壳体之间预留密封件安装槽位，可加装密封圈阻挡外部粉尘、碎屑进入壳体内部，同时避免内部润滑脂渗漏，适配多粉尘的工业车间作业环境。
