航模用F1C变距螺旋桨动力总成结构

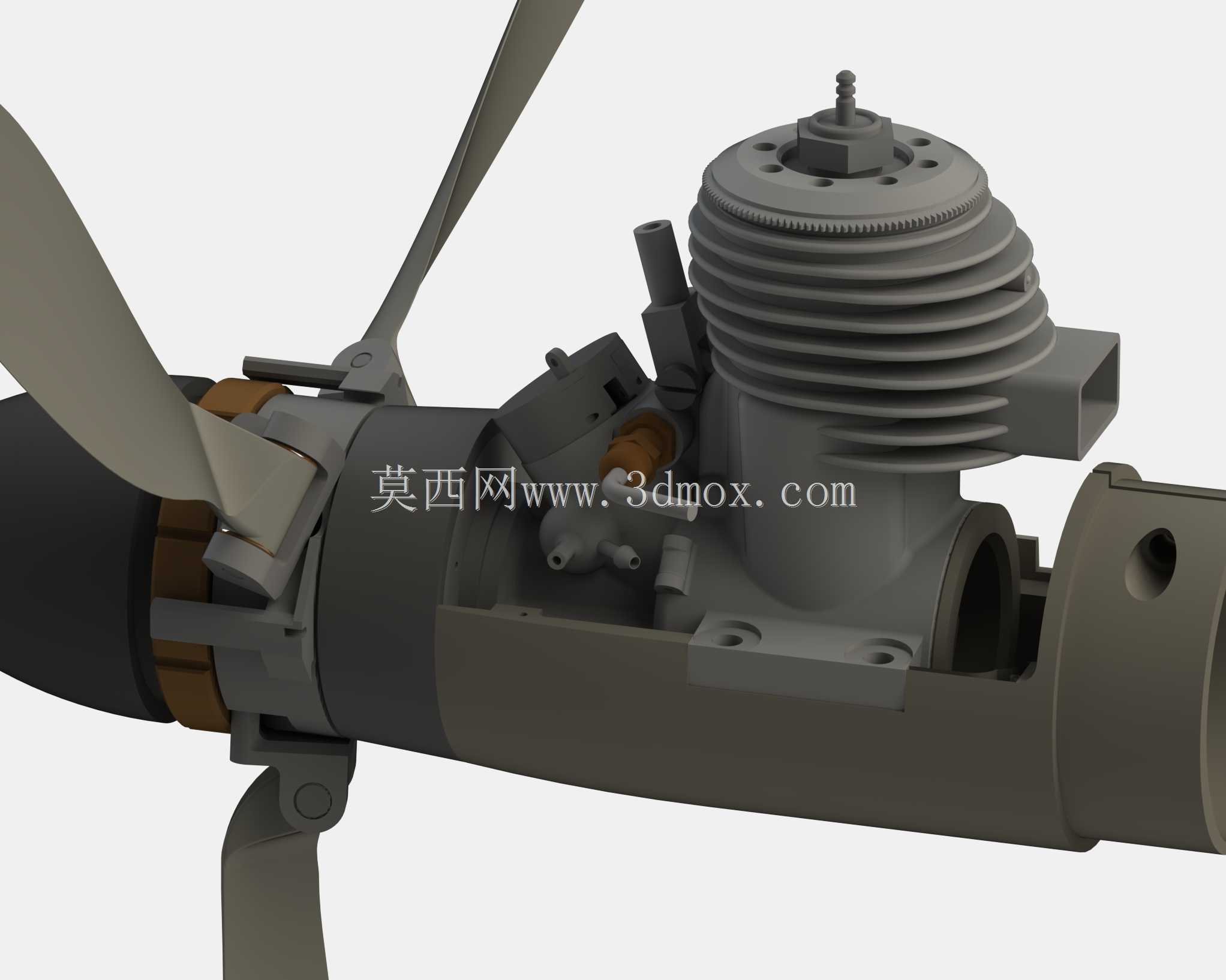

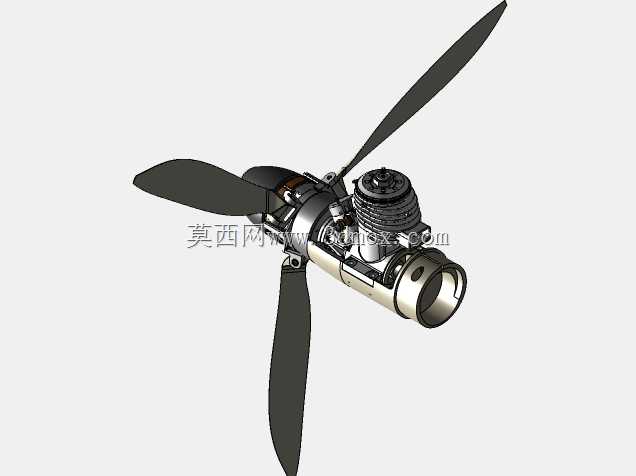

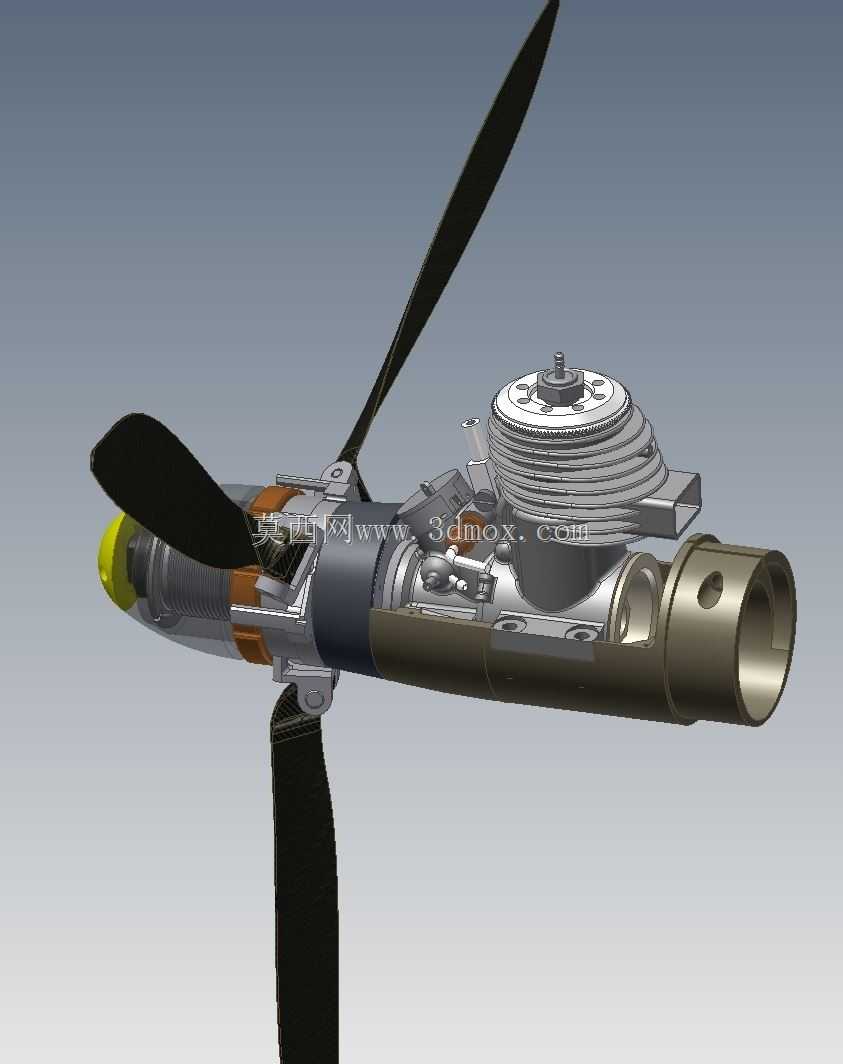

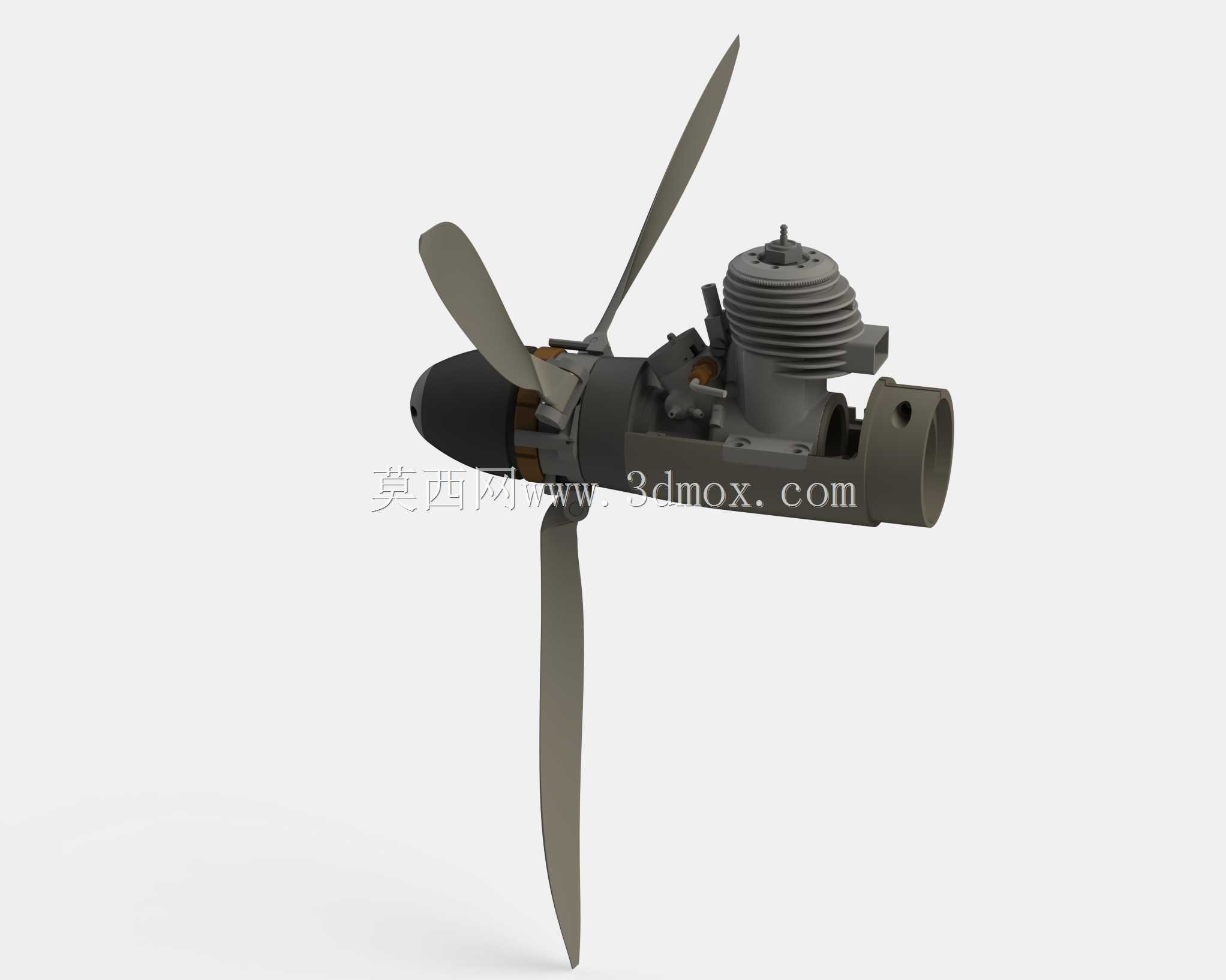

该变距螺旋桨动力总成主要应用于自由飞类航空模型的动力系统搭建，是F1C级别竞赛航模的核心动力输出部件，负责为航模提供升空与巡航阶段的推进动力，同时可根据飞行阶段的气流条件、飞行姿态调整桨叶角度，在起飞阶段提供大拉力完成快速爬升，在滑翔巡航阶段调整桨距降低飞行阻力，匹配航模不同飞行阶段的动力需求，兼顾动力输出效率与飞行续航表现。整套总成集成了活塞式航模发动机、变距桨毂、三片式螺旋桨、安装固定段等核心结构，桨叶采用翼型截面设计，在高转速下可稳定切割气流产生轴向拉力，桨毂内部集成变距联动结构，可同步驱动三片桨叶绕自身安装轴转动，实现桨距的同步调节，避免不同桨叶角度差带来的振动问题。发动机部分采用单缸活塞式结构，集成散热鳍片、气缸、曲轴输出端与桨毂连接位，可直接将曲轴的旋转动力传递至桨毂带动桨叶旋转，同时发动机的油路、排气接口均做了集成化布局，适配航模紧凑的机身安装空间。设计过程中优先考虑动力总成的同轴度要求，从发动机曲轴输出端到桨毂中心、桨叶安装位均保持统一旋转轴线，降低高转速运转下的偏心振动，同时兼顾整体重量控制，在保证结构强度的前提下尽可能缩减非受力区域的材料厚度，适配航模对起飞重量的严格限制。安装边界方面，总成尾端为圆柱形安装接口，可直接插入航模机身前端的动力舱定位孔内，通过径向的固定孔完成锁紧固定，整体径向尺寸适配常规F1C级别航模的机头整流罩内部空间，桨叶旋转直径匹配该级别航模的拉力需求，不会与航模机翼、尾翼等结构产生运动干涉，桨叶的变距行程经过限位设计，可在安全角度范围内完成调节，避免桨距过大或过小导致的动力失配、发动机过载等问题。整套结构的各部件连接位置均做了定位设计，装配时可通过定位台阶快速完成各组件的同轴对齐，降低装配调试的难度，变距传动结构隐藏在桨毂与发动机前壳内部，可避免飞行过程中灰尘、油污进入传动间隙影响变距动作的顺畅性，保证飞行过程中桨距调节的可靠性。
