双轴线缆卷筒运输牵引拖车结构

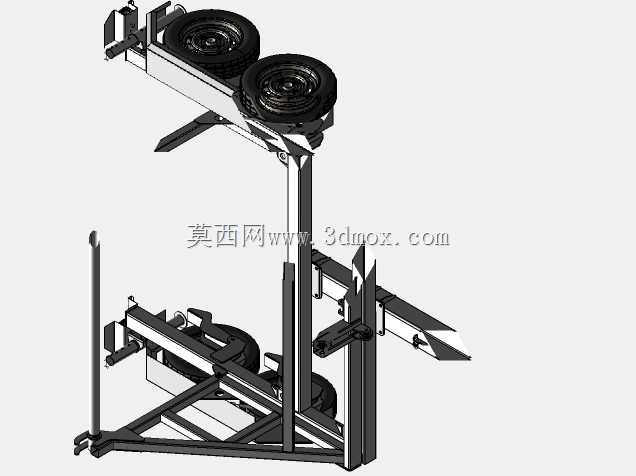

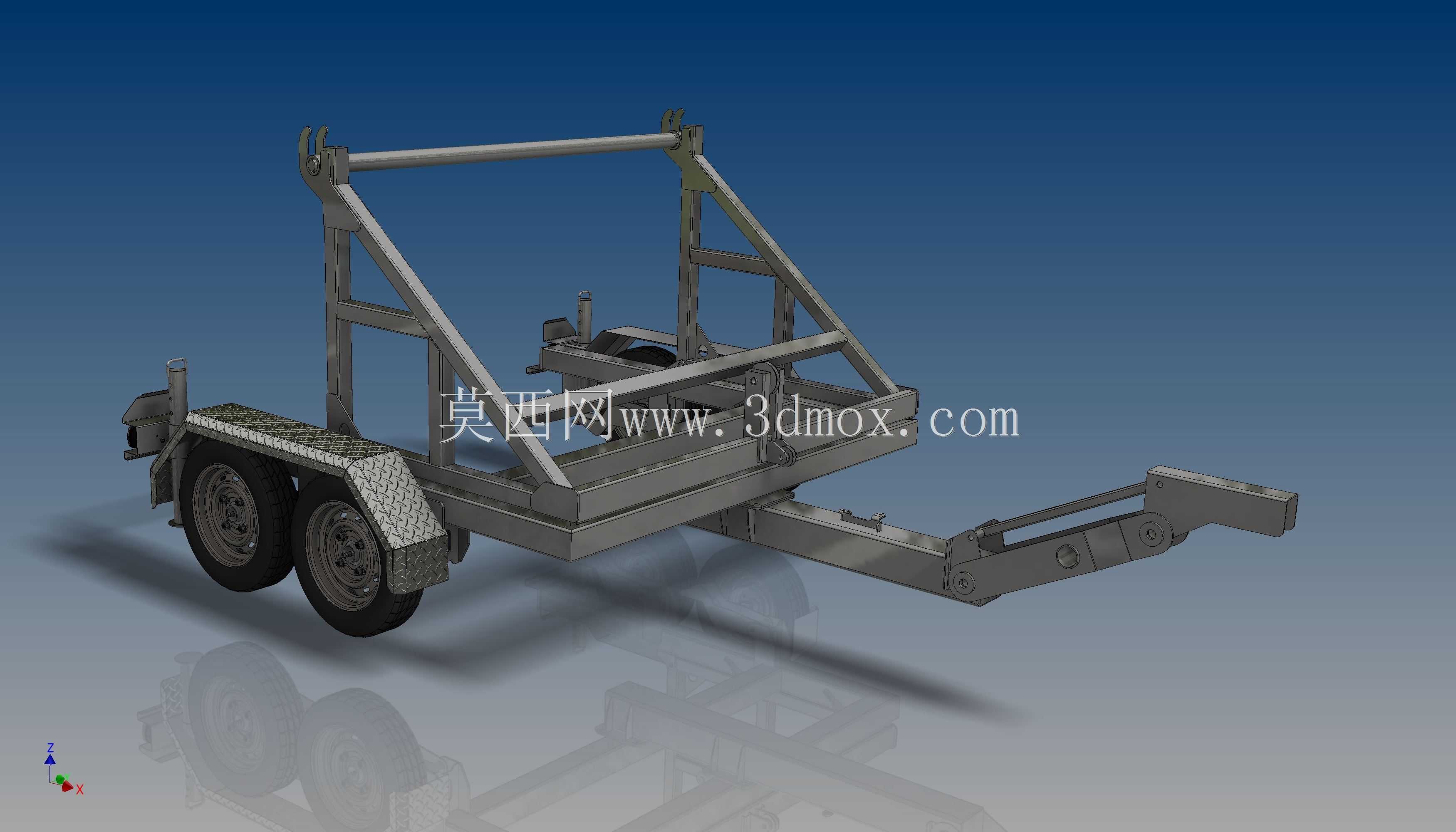

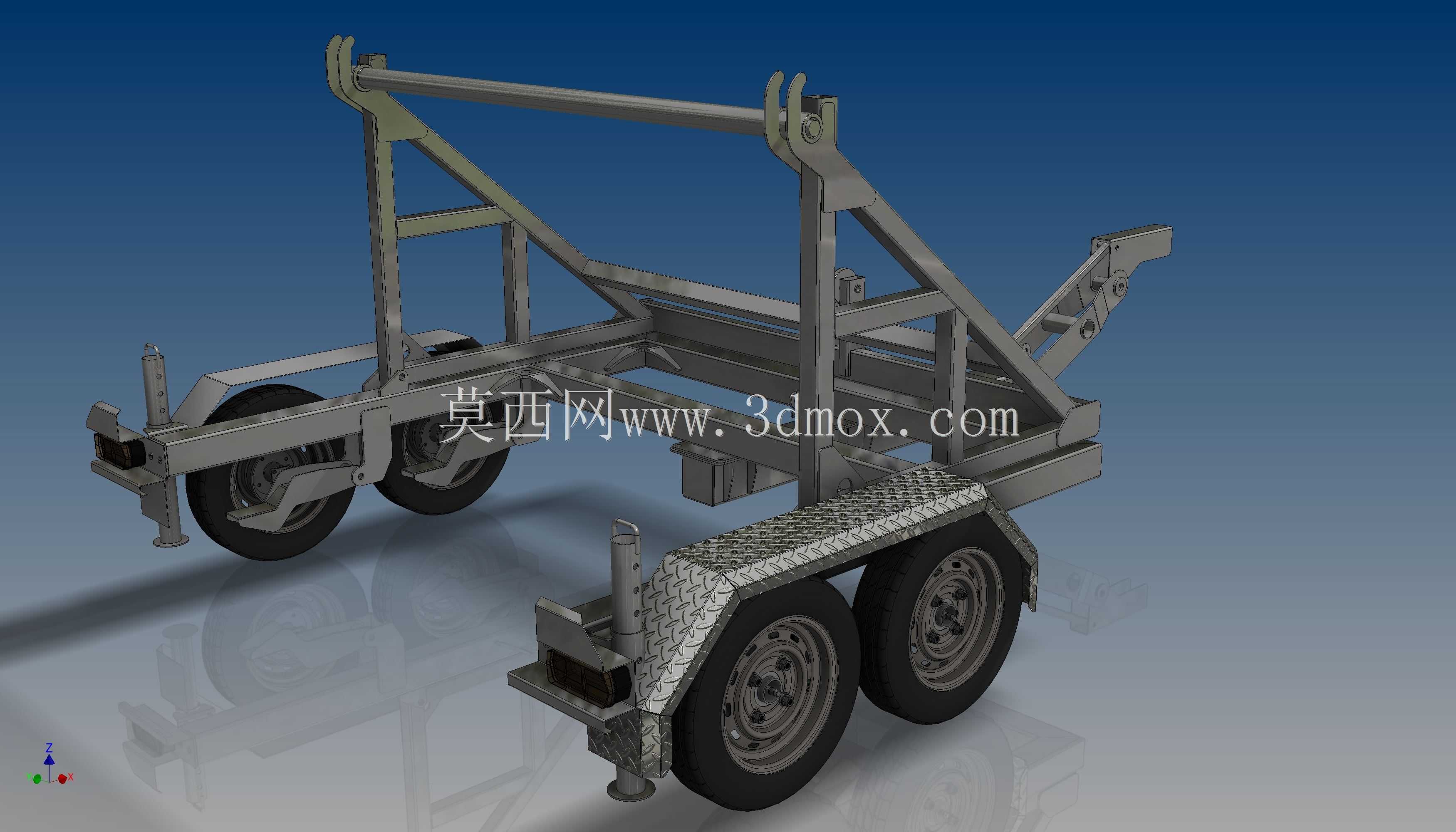

该款双轴卷筒拖车主要面向电力施工、通信管线布设、户外线缆抢修等作业场景，作为线缆、光缆、重型卷筒类物料的短距离转运与现场敷设承载设备使用，可适配不同规格的线缆卷筒装载需求，通过前端牵引结构与皮卡、小型工程牵引车等动力车辆连接，能够在非铺装的施工场地、郊野作业区域灵活通行，解决大重量线缆卷筒人工转运难度大、常规货运车辆无法进入狭窄作业面的痛点。设备整体采用框架式桁架结构设计，主体承载梁选用矩形型钢焊接成型，在保证整体结构抗扭、抗弯强度的同时，尽可能降低车架自身重量，提升有效承载能力；车架上方设置两组可调式卷筒支撑立架，立架上预留多档位安装孔位，可根据待装载卷筒的轴向宽度、轴径尺寸调整支撑间距与挂载高度，适配不同规格的工业卷筒装载，无需额外制作适配工装即可完成装夹固定。行走系统采用双轴四轮布局，搭配橡胶充气轮胎与钢板弹簧减震结构，能够有效缓冲施工场地颠簸路面带来的冲击，避免运输过程中卷筒因震动出现散卷、外层线缆磨损的问题；车架尾部设置带防滑花纹板的操作平台，可供作业人员站立完成线缆展放、端头固定等操作，平台边缘设置凸起挡边，避免作业过程中工具滑落；前端牵引架设置铰接式牵引连接结构，可在牵引过程中自适应调整转向角度，减小转弯半径，适配狭窄施工场地的通行需求，牵引架上还集成了驻车支撑支腿，在脱离牵引车停放时可通过支腿将车架调平，避免车架前倾倾覆，同时方便卷筒的吊装装卸作业。在设计过程中，整体结构充分考虑了户外作业的安装边界与通过性要求，车架整体宽度控制在常规施工道路通行限宽范围内，整车离地间隙满足非铺装路面的通过需求，避免凸起石块、路坎对车架底部造成磕碰；所有焊接位置均做圆角过渡处理，避免应力集中导致的车架开裂问题，外露的连接销轴、调节部位均设置防脱锁止结构，避免作业过程中部件松脱引发安全隐患。该拖车除了承载线缆卷筒外，还可通过更换上部支撑工装，适配管材、小型型材等长条形工程物料的转运，具备较强的场景适配能力，能够为户外管线施工类作业提供可靠的物料转运支撑。
