HIPS与ABS塑料破碎处理设备结构设计

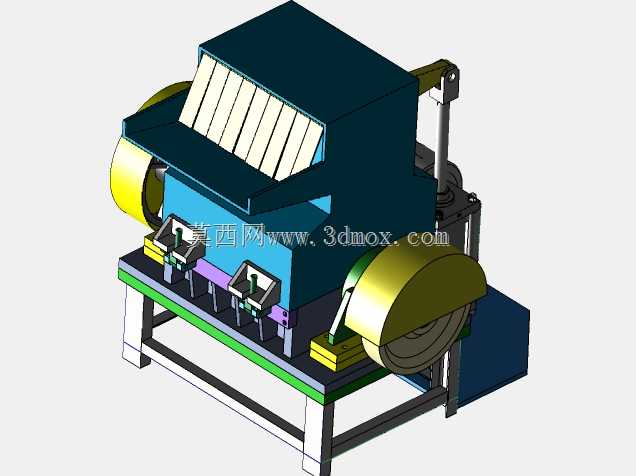

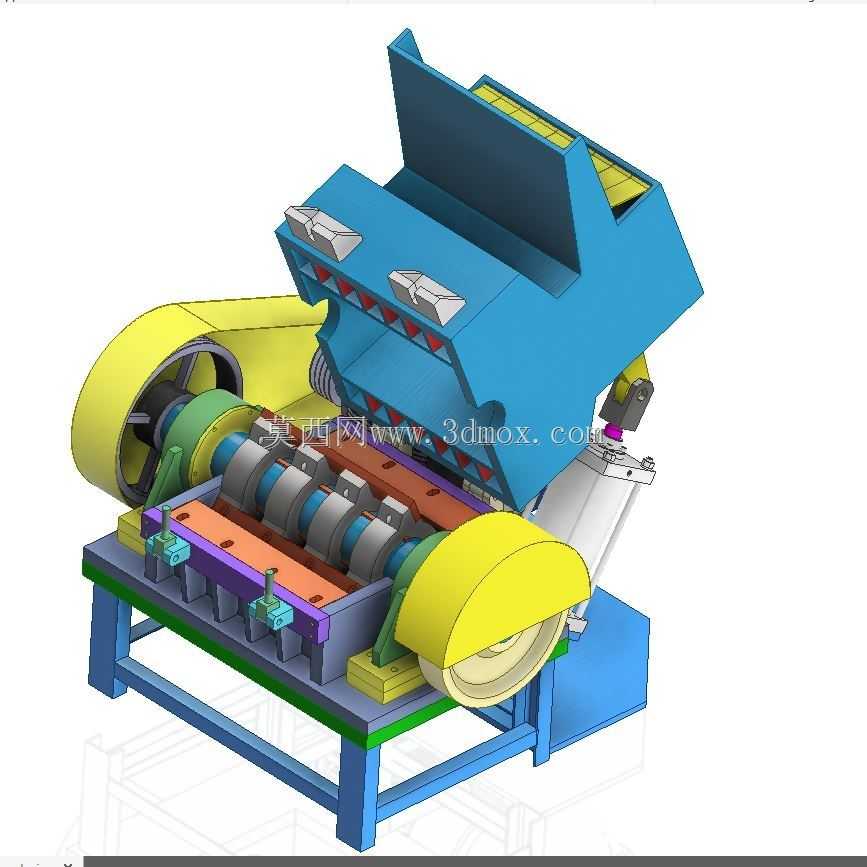

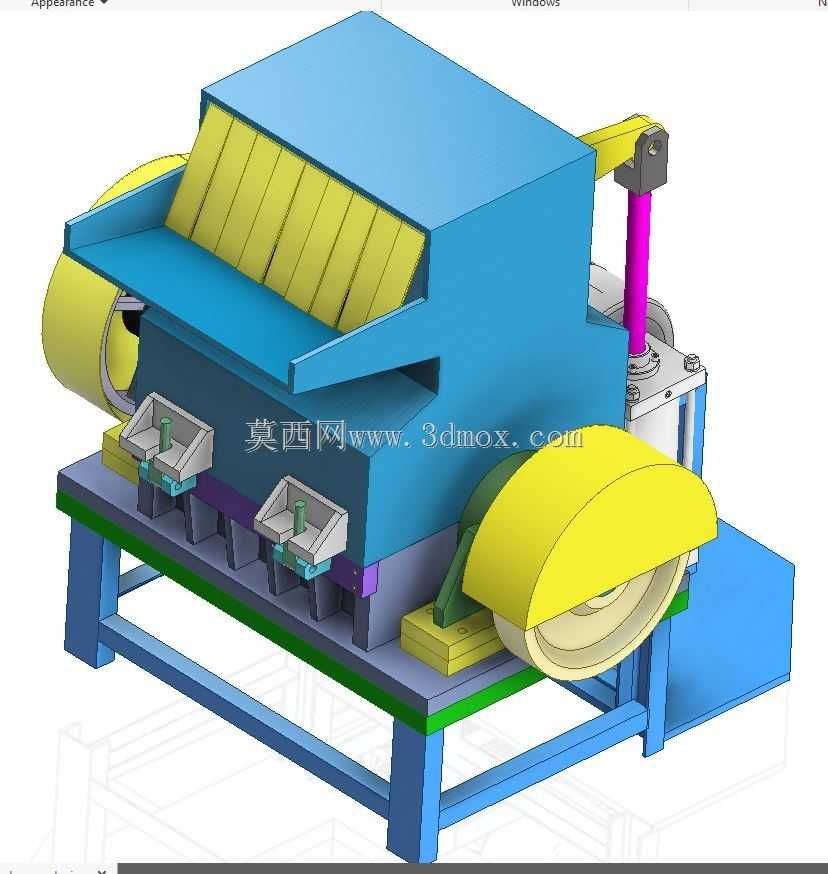

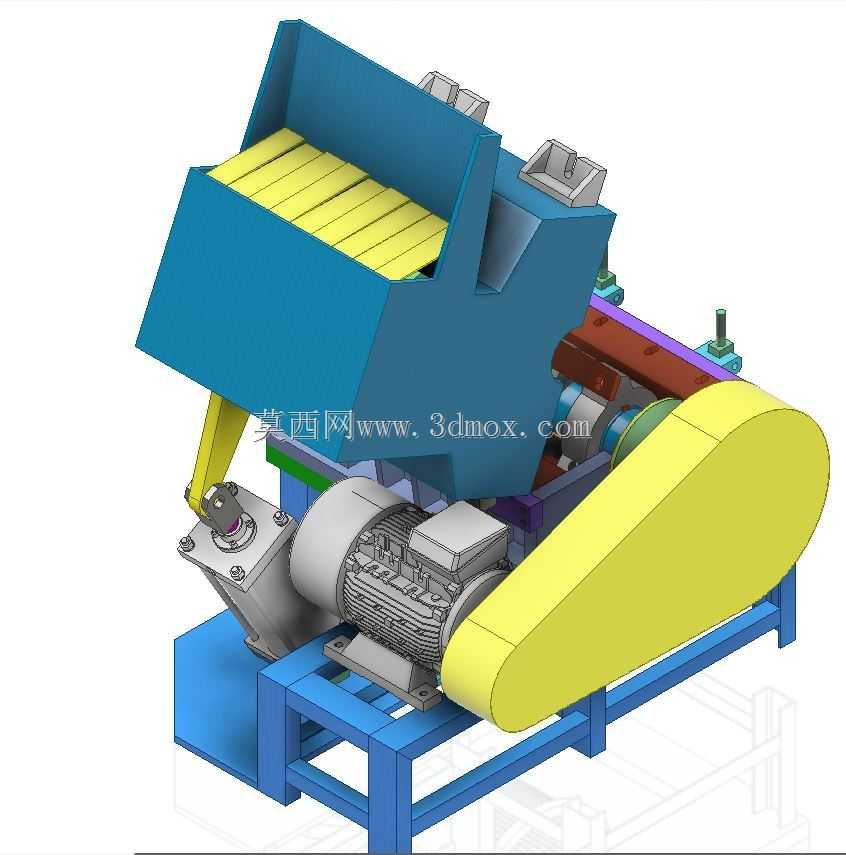

这款破碎设备主要面向塑料加工生产环节的废料回收场景，可针对性处理HIPS、ABS两类常见工程塑料的边角料、不良品与废弃制件，在注塑厂、吸塑加工厂、废旧塑料回收站点等场所都能适配使用，能够将大块的废弃塑料构件破碎为10毫米规格的均匀粒料，处理后的粒料可直接送入挤出造粒工序重新作为生产原料，帮助生产端降低原料损耗，提升废弃塑料的循环利用率，减少固体废弃物的排放。设备整体采用框架式支撑结构，底部的型钢焊接机架通过合理的型材截面选型与筋板布置，保证整机在高速破碎作业时的结构稳定性，避免长时间运行出现机架形变、共振偏移等问题，机架底部预留了标准的地脚螺栓安装孔位，可直接固定在硬化混凝土地面上，安装时无需额外制作复杂的混凝土基础，适配多数中小型生产车间的场地布置条件。进料区域采用倾斜式宽幅进料溜槽设计，溜槽上方设置了多道平行排布的挡料帘结构，能够在物料送入破碎腔时阻挡破碎过程中飞溅的碎料，避免作业过程中出现碎料迸溅伤人的安全隐患，同时溜槽的倾斜角度经过反复校核，既能够保证大块塑料废料依靠自重顺利滑入破碎腔，又不会出现物料堆积卡滞的问题。设备的动力传输侧配置了大直径带轮传动结构，通过V带将电机动力传递至破碎主轴，带轮外侧设置了全封闭的安全防护罩，既能够避免传动部件外露引发的安全风险，又可以减少作业过程中粉尘落入传动结构造成的部件磨损。破碎腔下方设置了多组独立的出料导槽，能够将破碎完成的10毫米规格粒料均匀导出，可直接对接下方的集料箱或者气力输送管道，无需额外增设导料转接结构。整机的外观布局充分考虑了日常维护的便利性，破碎腔的侧盖采用快拆式连接结构，需要更换易损件或者清理腔体内残留物料时，无需拆卸整机主体结构即可快速打开腔体完成操作，设备的润滑点位都设置在便于操作的外侧位置，日常保养时无需深入设备内部即可完成注油维护，有效降低设备的日常运维成本。在设计过程中，对破碎刀轴的动平衡、机架的固有频率都做了针对性校核，保证设备运行时的振动幅度控制在合理范围内，减少长时间运行对周边精密加工设备的干扰，同时整机的各功能模块布局紧凑，在保证处理能力的前提下尽可能压缩了设备的占地尺寸，能够适配车间内狭小的安装空间。
