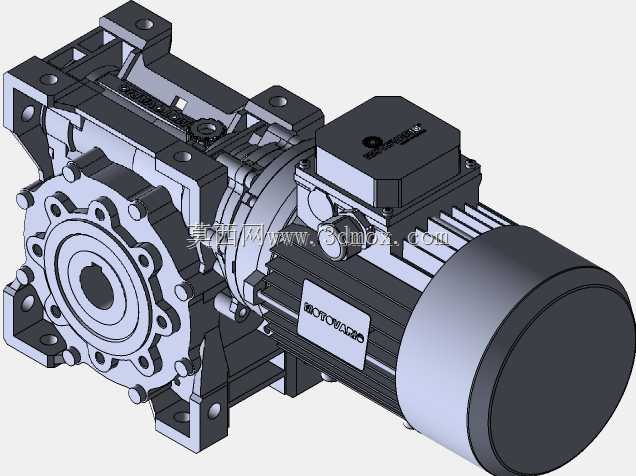

NMRV蜗轮蜗杆齿轮减速电机结构

这款集成式齿轮减速动力单元，广泛应用于轻工输送、食品包装、自动化生产线、小型物料提升、橡塑辅机等需要低转速大扭矩输出的工业场景，作为整套设备的动力输出核心，它承担着将电机高转速低扭矩的动力，通过齿轮啮合减速转换为低转速大扭矩的输出动力，匹配不同负载端的转速与扭矩需求，解决原动机转速过高、扭矩不足无法直接驱动作业机构的痛点。

从结构设计来看，该产品采用电机与减速箱直连集成的布局思路，摒弃了传统分体式传动需要额外加装联轴器、对接安装座的冗余设计，大幅缩减了整体安装占用空间，同时减少了中间传动环节的功率损耗与同轴度误差带来的振动问题。前端减速段采用NMRV系列蜗轮蜗杆传动结构，具备反向自锁特性，可在驱动断电后避免负载端倒转引发的设备移位、物料滑落等安全隐患，适配需要停机锁止的升降、倾斜类作业工况；后端动力段采用三相异步电机结构，散热筋沿电机壳体轴向均匀排布，可在连续运行过程中快速将绕组产生的热量散出，保障长时间工况下的运行稳定性。

在安装边界设计上，减速箱输出端采用标准法兰安装接口，端面预留多组均匀分布的螺栓安装孔，可直接与设备的从动轴座、转盘、辊筒等执行机构对接，无需额外加工过渡连接件；电机尾部预留独立的接线盒安装位，接线端口朝向侧面布置，可避免安装后线缆与周边设备构件产生干涉，同时方便现场布线时的接线操作。整机的安装固定脚位设置在减速箱底部，脚位上的安装孔采用长圆孔设计，可在现场安装时微调固定位置，抵消安装基面的加工误差，降低现场安装的对位难度。

在功能特性层面，该传动单元的传动比覆盖适配常规中低速工况需求，运行过程中蜗轮蜗杆啮合的重合度高，传动噪音远低于同级别的齿轮减速结构，适合对作业环境噪音有一定要求的车间场景；输出轴采用中空轴设计，可直接穿入负载端的传动轴，通过键连接传递扭矩，相比实心轴对接的结构，进一步缩短了轴向安装尺寸，适配安装空间局促的紧凑型设备布局。整机各连接部位均采用密封结构设计，可阻挡车间内的粉尘、少量飞溅液体侵入箱体内部，延长内部齿轮、轴承的润滑脂使用寿命，减少日常维护的频次。
