数控雕刻机第四轴旋转主轴头结构

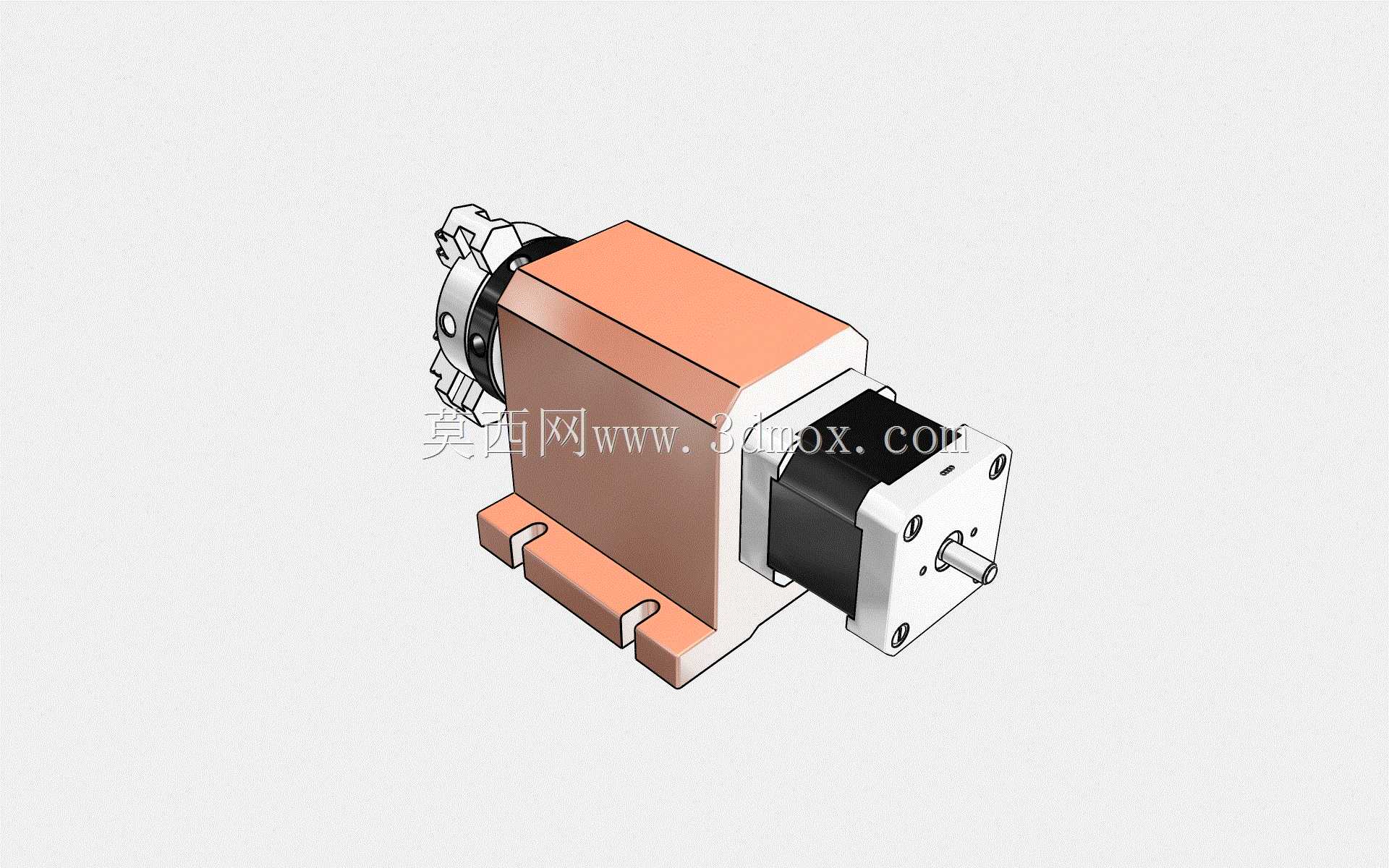

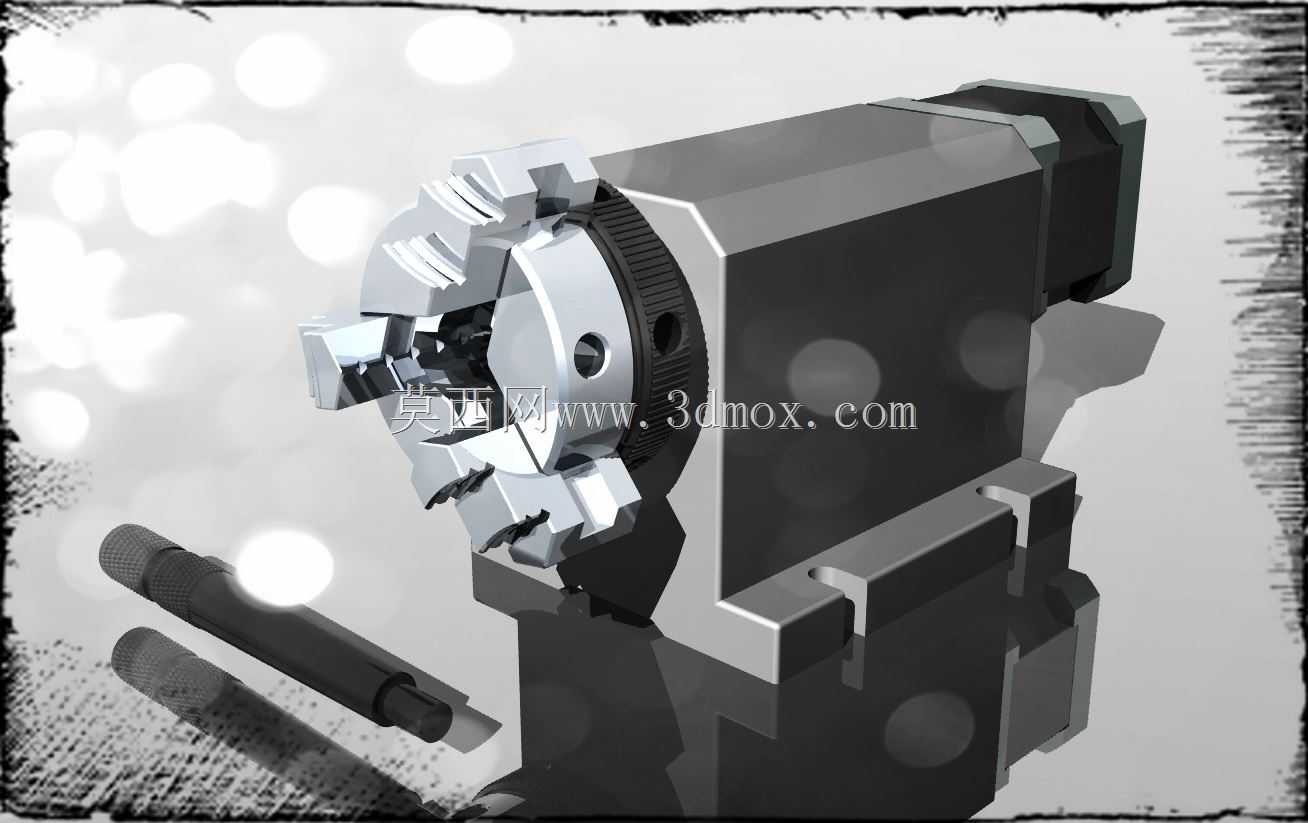

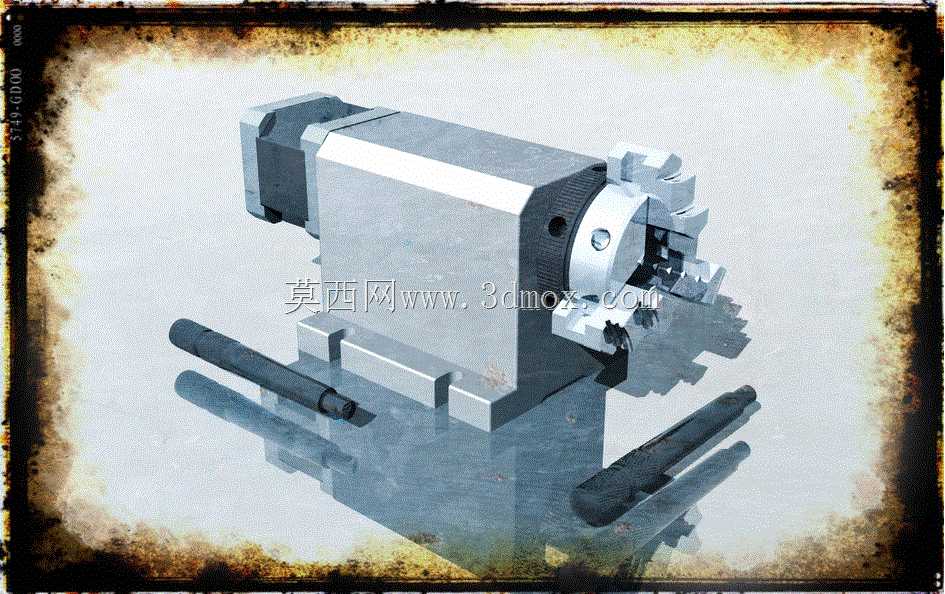

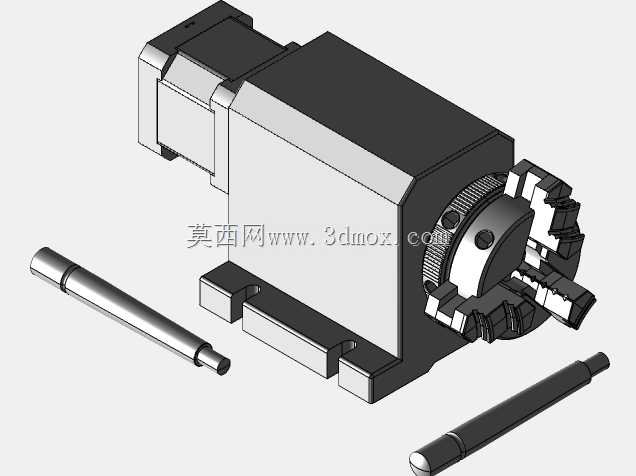

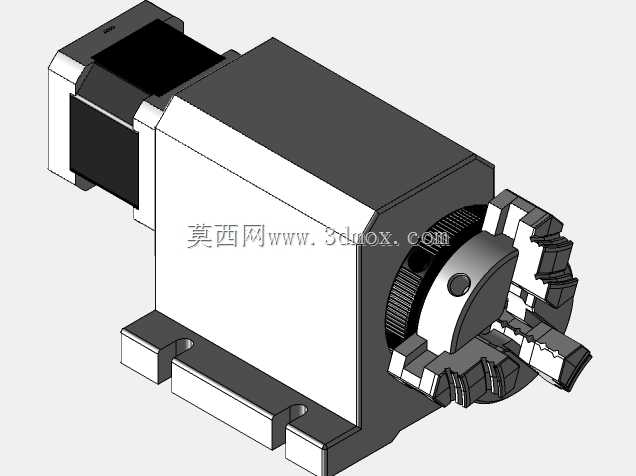

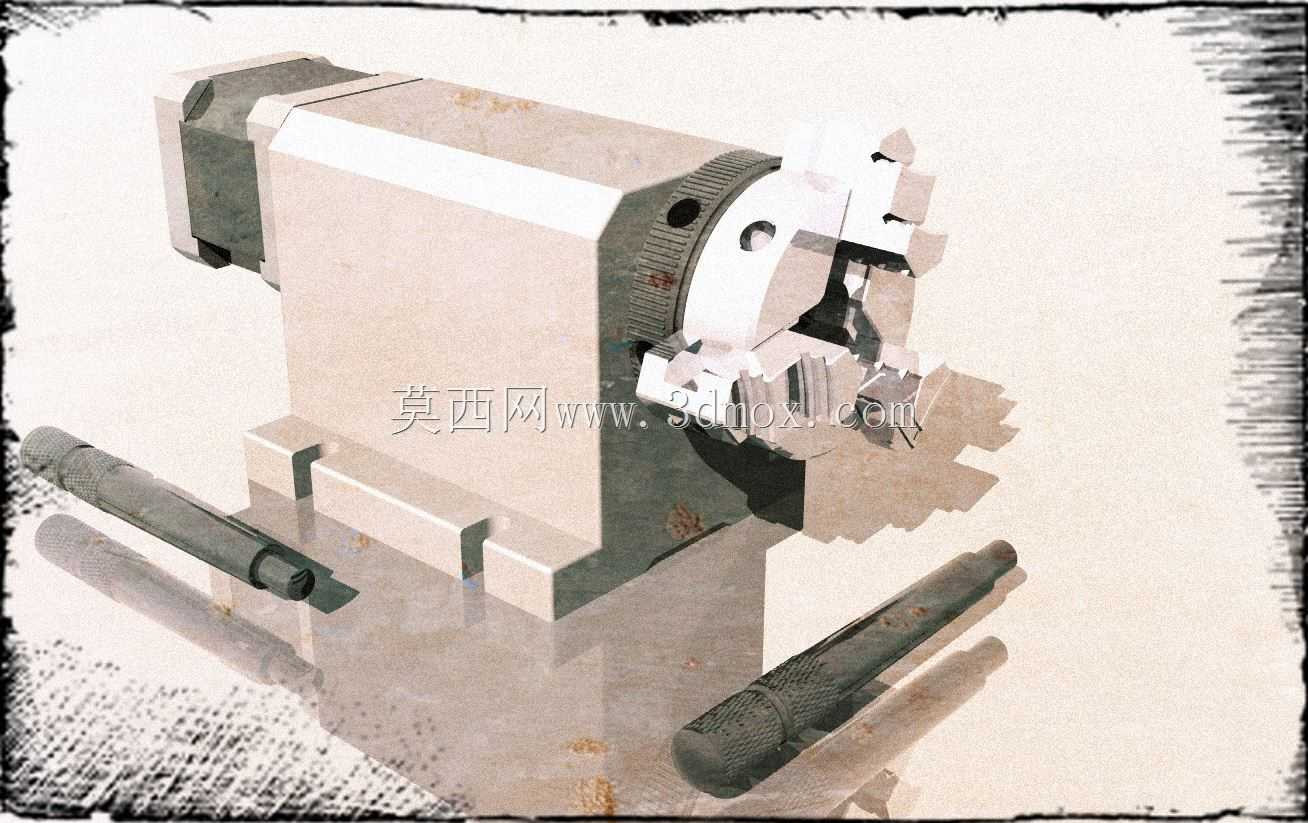

这款旋转轴结构是数控雕刻加工场景中拓展加工维度的核心功能部件，主要适配台式及龙门式数控雕刻设备，可帮助设备实现工件的多面连续回转加工，解决传统三轴雕刻无法一次性完成曲面、周向特征加工的痛点，广泛应用于小型工艺件雕刻、五金零件周向刻字、圆柱面浮雕加工、小型精密零件多面铣削等作业场景，能大幅减少工件重复装夹的次数，降低多次装夹带来的定位误差，提升复杂形态工件的加工精度与加工效率。从实际功能来看，该部件前端配备三爪自定心卡盘结构，可快速装夹圆形、正多边形等规则截面的工件，卡爪的可调行程能够覆盖一定直径范围内的工件装夹需求，夹持稳定性充足，可承受雕刻加工过程中铣刀接触工件产生的切削振动，避免加工过程中工件移位出现废件。主体箱体部分集成了回转传动与支撑结构，内部传动链路经过紧凑化设计，既保证回转运动的传动精度，又控制了整体结构的体积，不会过度占用雕刻机工作台的有效加工行程。设计过程中，工程师优先考虑了部件的安装适配性，底部设置了标准的平直安装基面，可通过T型螺栓直接固定在常规数控雕刻机的工作台T型槽上，安装基面的孔位间距参考了市面主流小型雕刻机的工作台槽距设计，无需额外制作过渡连接板即可完成装配，降低了用户加装第四轴的改造成本。回转驱动端预留了与雕刻机控制系统对接的接口，可匹配主流的运动控制信号，实现与设备原有X、Y、Z轴的联动插补运动，完成复杂曲面的连续走刀加工。外形设计上，主体采用方正的箱型结构，在保证内部支撑刚性的前提下，对边角做了倒角处理，避免安装调试过程中尖锐边角划伤操作人员；前端卡盘与后端驱动部分的同轴度经过设计校核，满行程回转的径向跳动控制在雕刻加工允许的精度范围内，可满足非金属、软金属等常见雕刻材质的加工精度要求。安装边界方面，该部件整体高度控制在常规雕刻机Z轴安全行程范围内，加装后不会出现Z轴运动干涉问题，卡盘中心高与常见雕刻机主轴端面的行程区间匹配，装夹工件后可保证刀具能够触及工件的全部加工区域，同时侧面预留了锁紧机构位置，在需要进行固定角度的平面加工时，可锁紧回转轴，实现刚性固定，满足单一面的铣削、雕刻加工需求。
