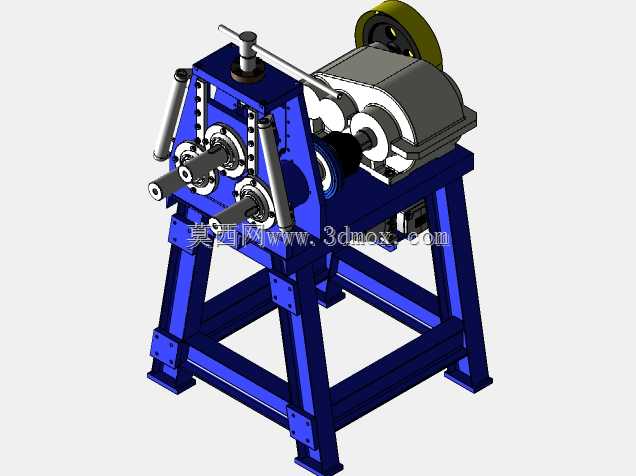

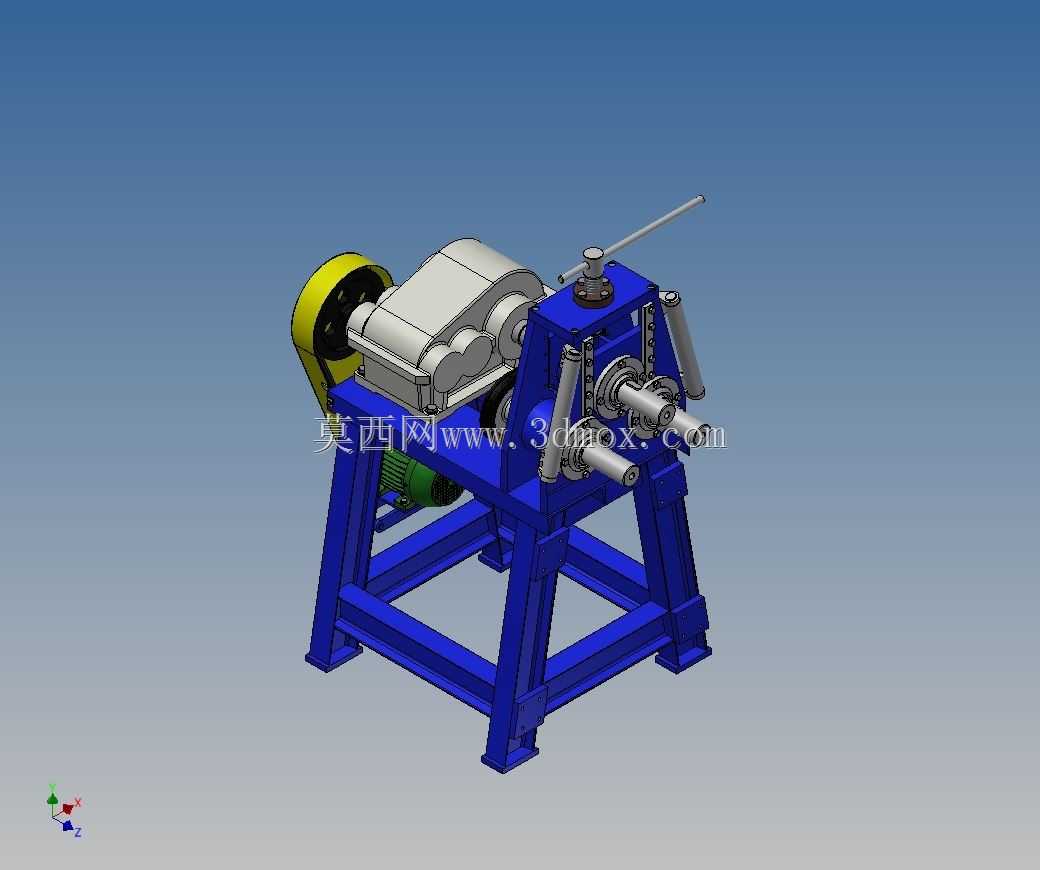

三辊式金属管材棒材滚压成型轧管设备

该轧管设备主要面向金属型材加工生产场景，适配五金加工、管材预制、钢结构配套加工等作业环节，可对圆形金属管材、实心棒材完成连续滚压卷制成型作业，能够将直条状的管料、棒料加工为指定曲率的弧形或环形零件，广泛应用于护栏弯制、管道弯头预制、环形金属构件加工、健身器材型材弯曲等实际生产场景，替代传统人工热弯、单点压弯的低效加工方式，有效提升型材成型的一致性与加工效率。设备整体采用落地式框架安装结构，底部为方钢焊接成型的一体式机架底座，通过四组支撑腿与地面接触，安装时仅需保证基础地面平整，预留周边操作与上下料空间即可完成固定，无需额外浇筑复杂混凝土基础，整体占地边界紧凑，可适配中小型加工车间的工位布局。设备核心成型单元采用三辊对称式布局，三根成型轧辊呈三角排布，通过调节上辊的下压行程控制型材的弯曲曲率，适配不同管径、不同棒径以及不同弯曲半径的加工需求，辊轴采用高强度合金钢材质设计，表面做硬化处理，可承受滚压过程中的径向挤压力，长期作业不易出现磨损变形。设备的动力传动单元布置在机架侧上方，通过减速机构将电机输出的高转速低扭矩动力转换为低转速大扭矩动力，驱动下侧两根轧辊同步转动，依靠轧辊与型材表面的摩擦力带动型材连续进给，完成连续滚压成型过程，传动侧配套带轮护罩，避免作业过程中异物卷入传动部件，提升操作安全性。设备顶部设置有手动调节操作杆，可在作业过程中实时调整上辊的下压量，适配不同规格型材的加工参数调试，整体结构设计兼顾刚性与操作便捷性，各部件的受力路径经过优化，机架的横梁与支撑腿之间设置有斜向加强筋，可抵消滚压作业过程中产生的侧向分力，避免长期作业出现机架变形问题，设备的各转动部位均预留润滑注油点位，方便日常维护保养，延长设备整体使用寿命。
