易搭建核心XY结构桌面级3D打印设备

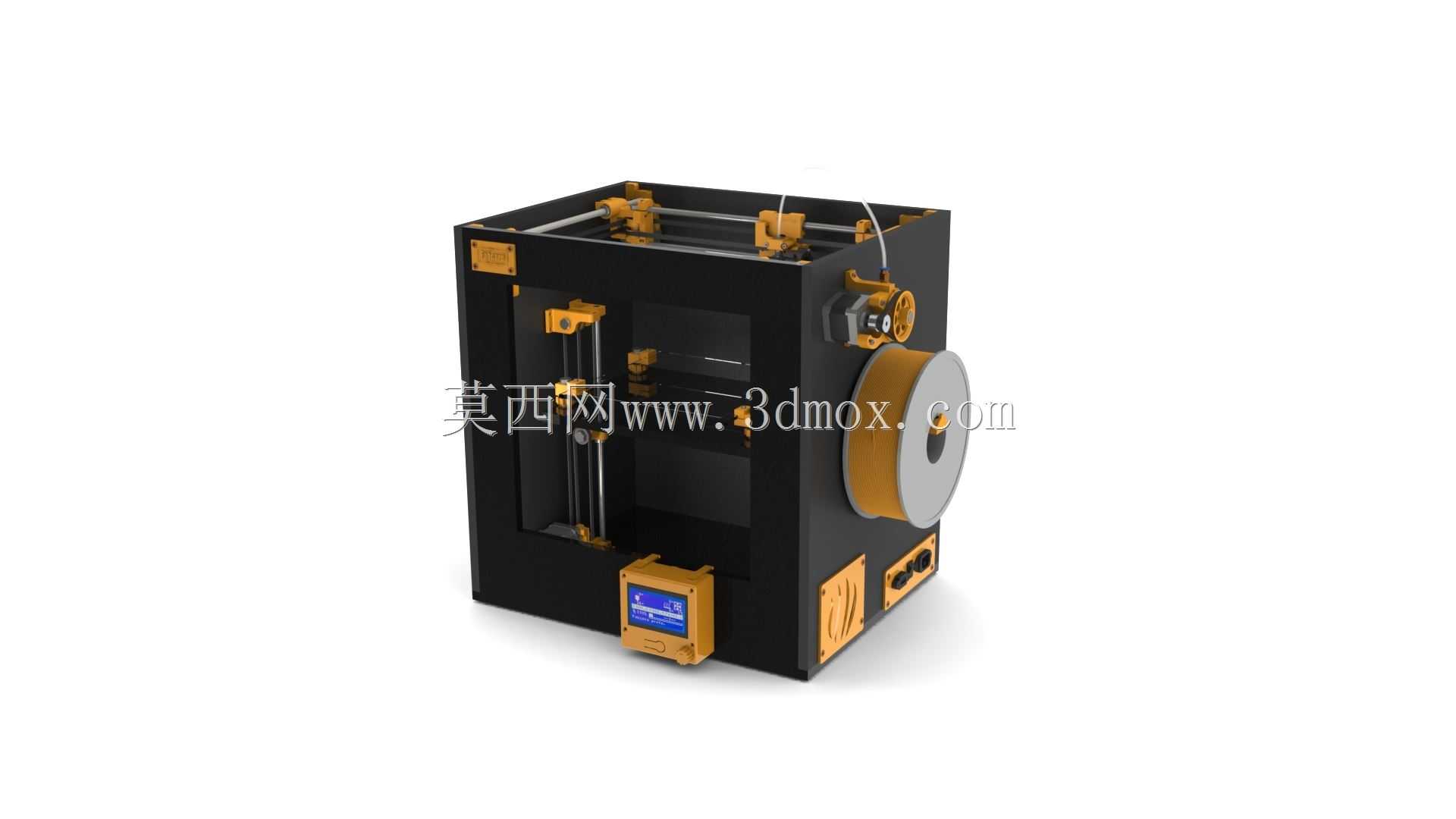

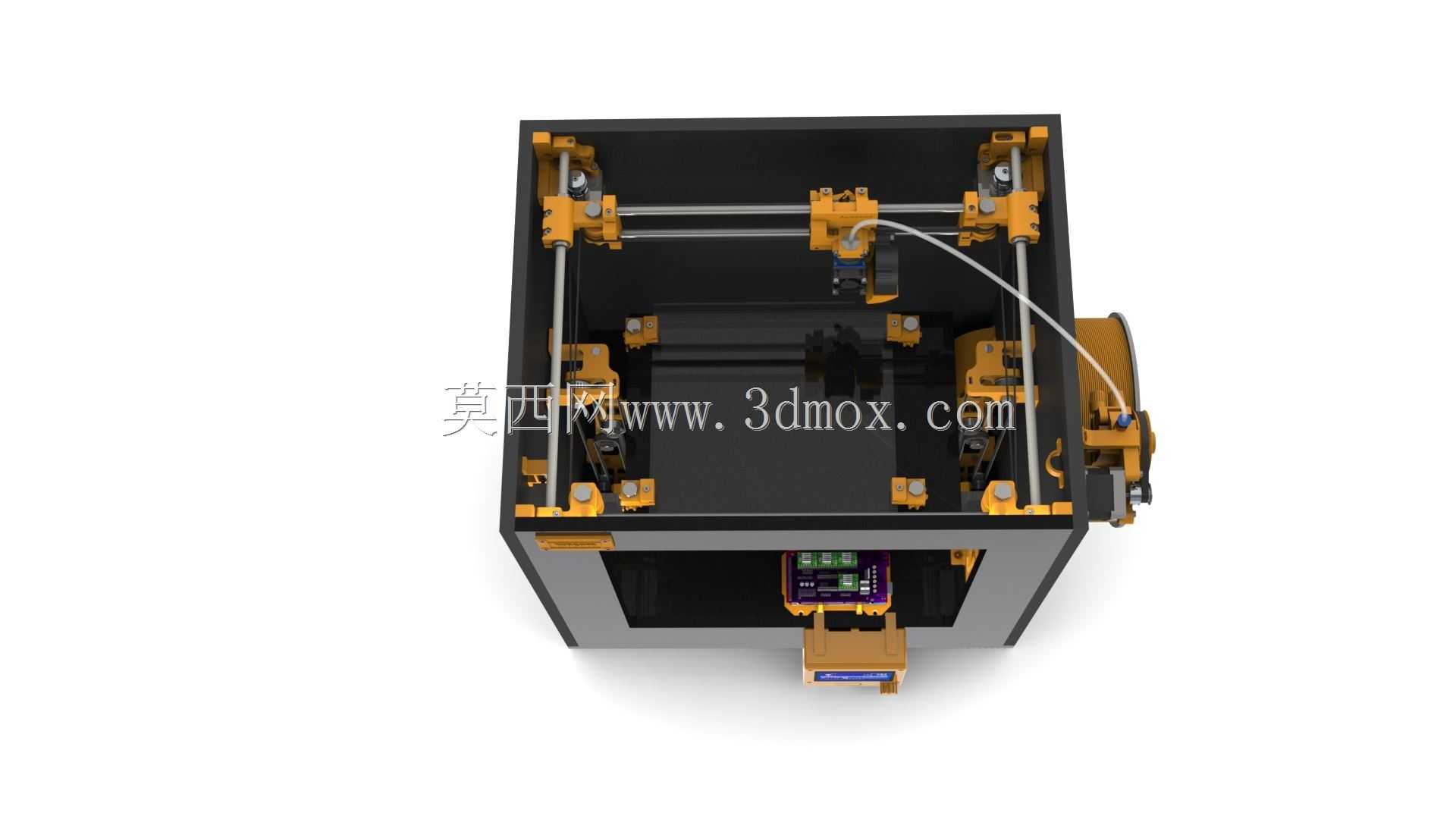

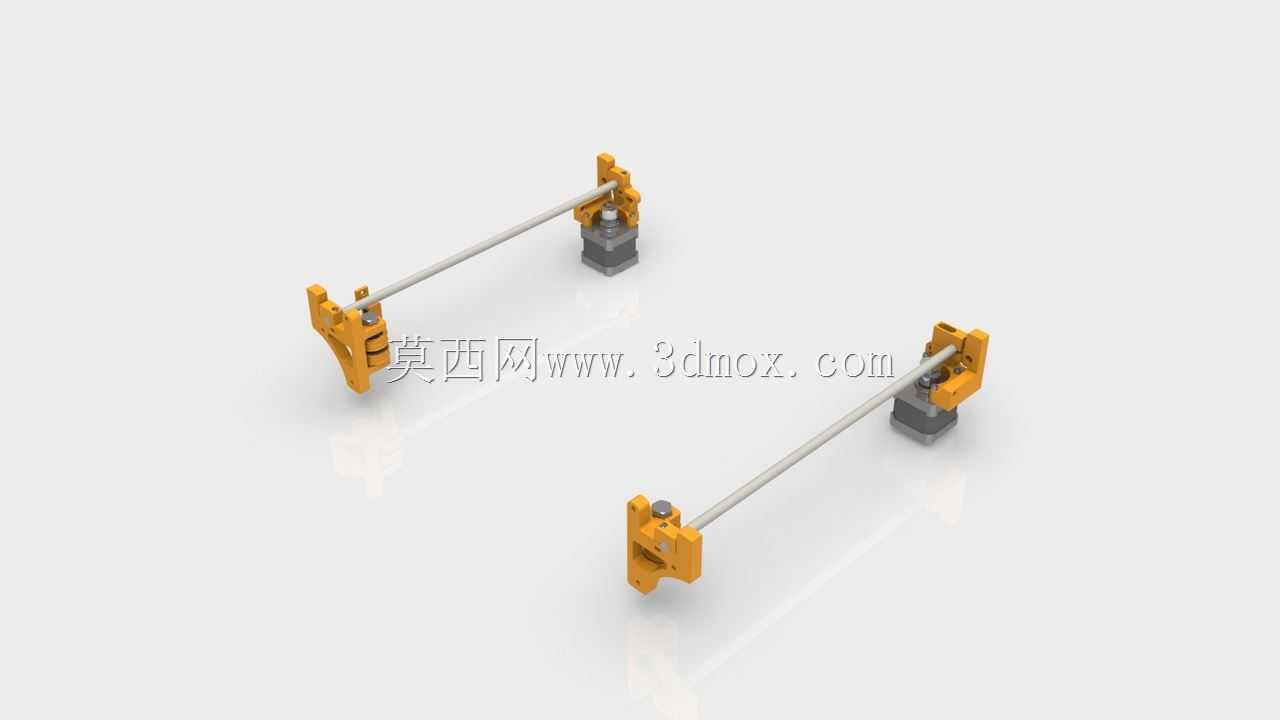

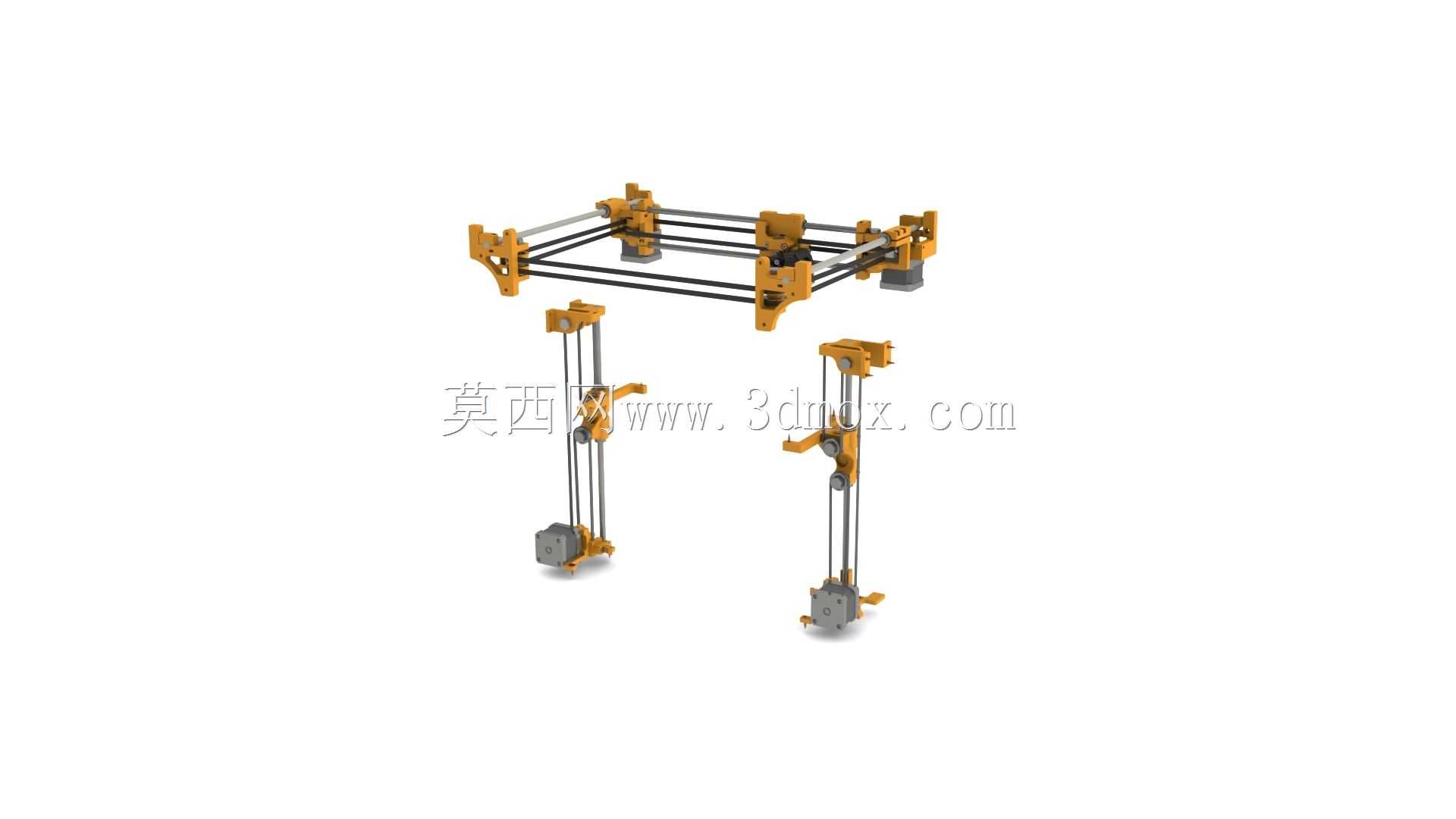

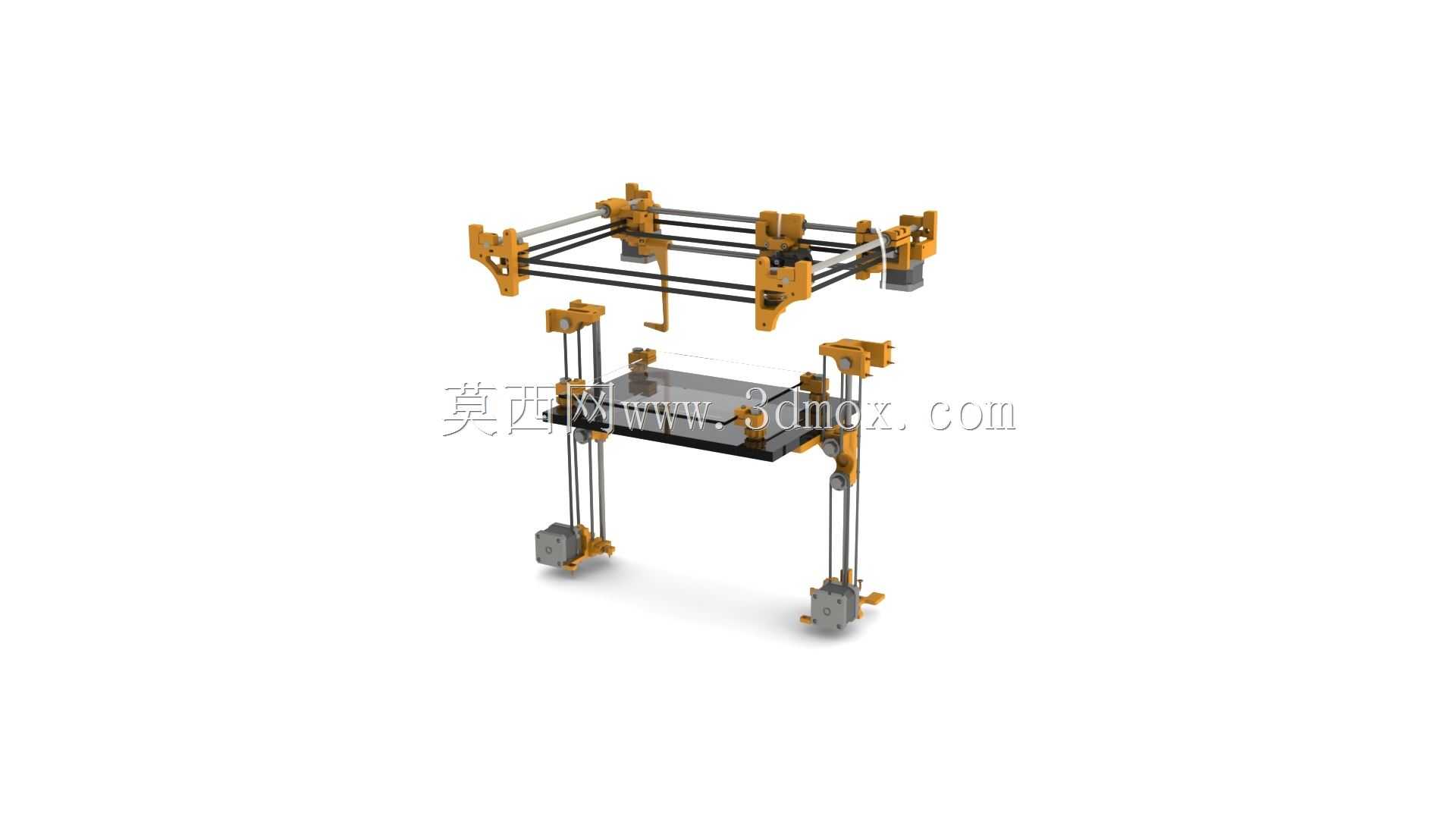

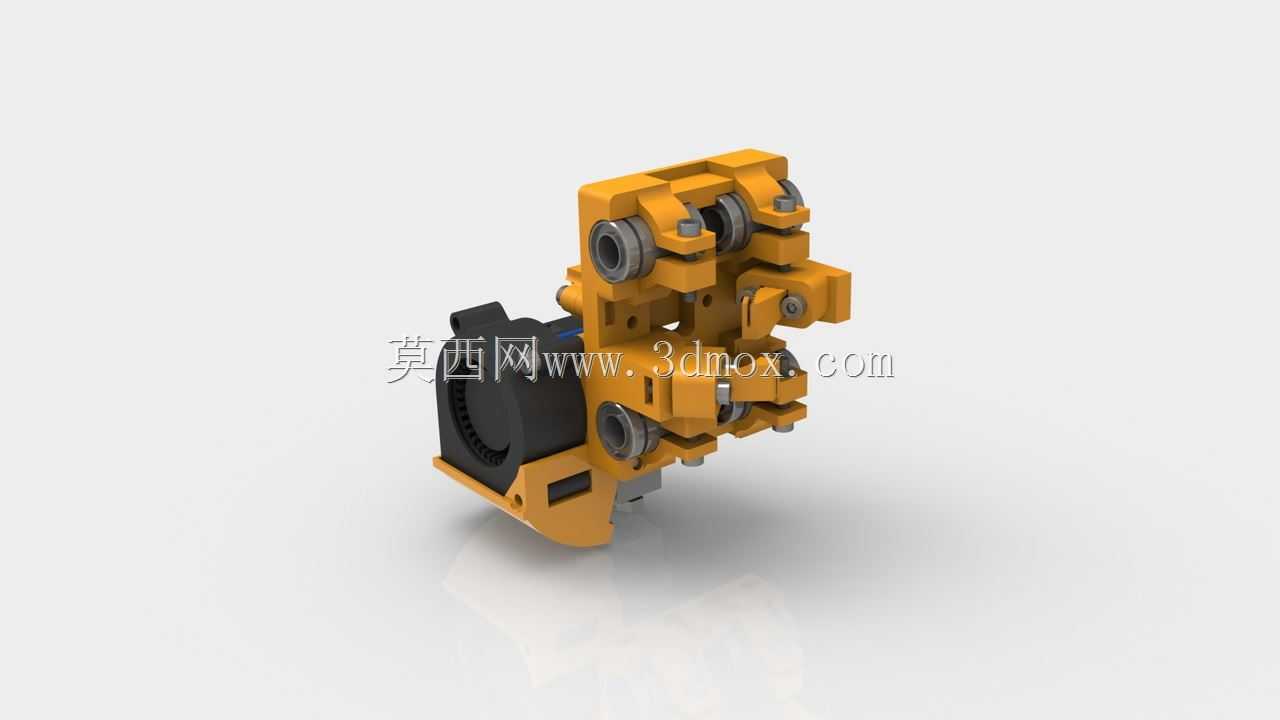

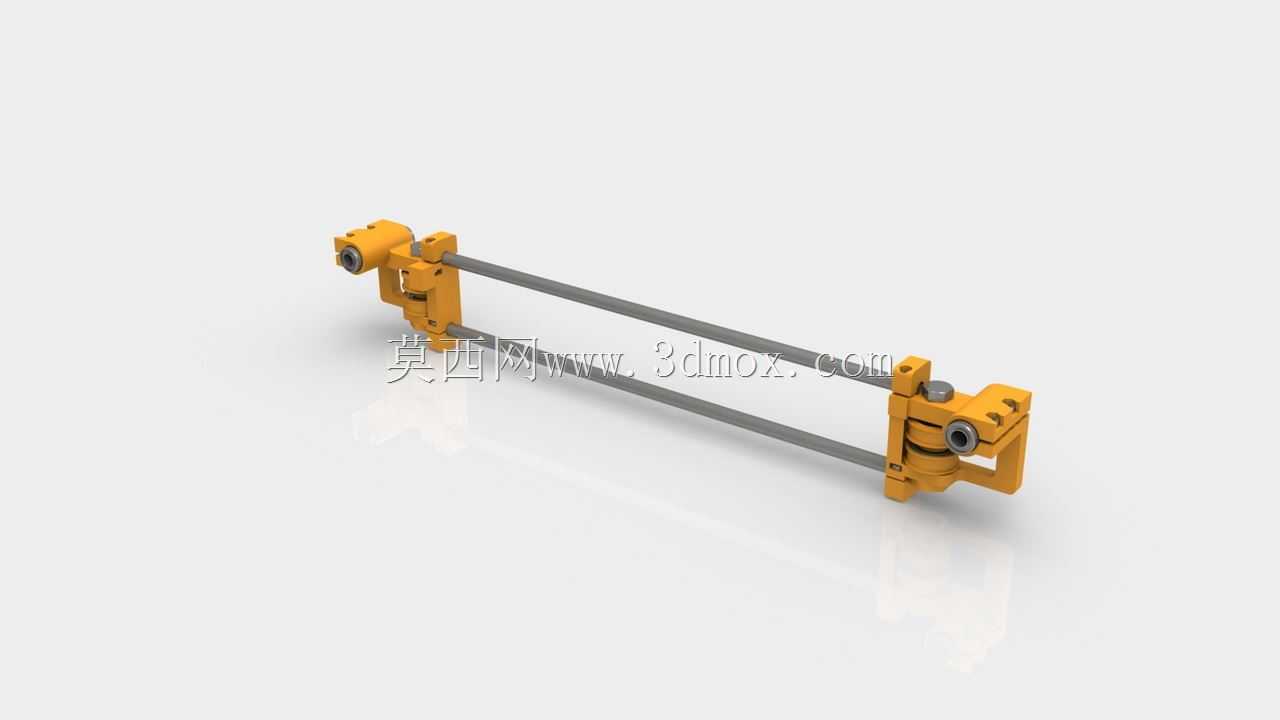

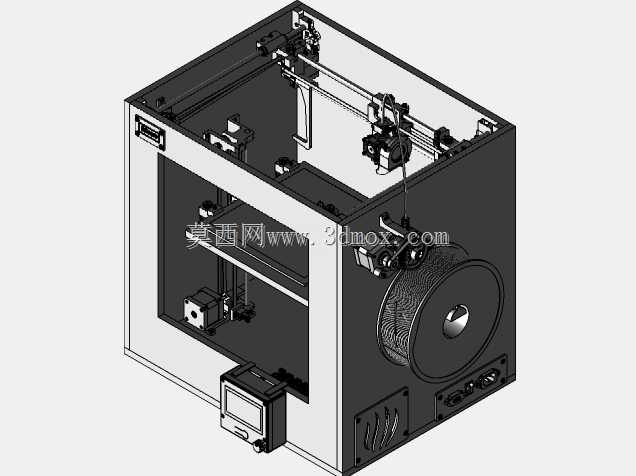

这款核心XY结构的桌面级打印设备，主要面向个人创客、小型工作室、校园创新实验室以及小批量定制生产场景使用，能够满足日常创意模型制作、功能样件验证、教学演示实操、小型零部件定制加工等多场景的使用需求，无需复杂的工业级配套环境，普通桌面空间即可完成部署使用，大幅降低了增材制造技术的使用门槛。设备实际用途覆盖创意设计落地、学生课程实践、手板样件快速打样、小型工装夹具制作等方向，用户可通过该设备将三维数字模型直接转化为实体构件，省去传统机加工复杂的工序流程，缩短从设计到实物的验证周期。在功能特性上，设备采用核心XY运动架构，相较于传统的笛卡尔结构，该架构将传动组件集中布置于设备上部框架，运动过程中负载分配更均衡，打印头运动惯量更低，能够实现更平稳的高速打印动作，有效减少高速运动下的结构震颤，提升成型件的表面质量与尺寸精度；设备采用封闭框架式结构设计，外部框架可搭配透明防护面板，既能够减少打印过程中外界气流对成型腔温度的干扰，适配更多类型的打印耗材，也能避免高温打印头误触带来的安全隐患，同时框架结构预留了充足的耗材安装、电路布置空间，底部集成了主控电路与交互模块，用户可直接通过前置交互区域完成设备操作、参数调整等动作。从设计思路来看，这款设备优先考虑了易搭建属性，整体结构采用模块化拆分设计，所有传动部件、框架连接件、安装座都做了标准化的安装定位设计，用户无需复杂的专用加工工具，按照装配流程即可完成整机组装，大幅降低了设备的组装门槛与调试难度；传动部分采用光轴导轨配合同步带传动的方案，兼顾了运动精度与制造成本，导轨安装位做了同轴度定位设计，组装时无需反复校准即可保证运动顺滑度，同步带张紧机构集成在运动滑座上，后期维护调整无需拆解整机框架，日常保养十分便捷。在外形尺寸与安装边界上，设备整体采用方正的立方体布局，外部轮廓尺寸适配常规桌面摆放需求，占地面积不足0.1平方米，放置于普通书桌、工作台面即可使用；设备后部预留了线材走线与外接耗材架的安装空间，侧边预留了散热通风的间隙，安装时只需保证设备四周预留五厘米以上的通风空间，前部预留足够的操作取件空间即可正常使用，成型腔内部空间可满足常规尺寸创意模型、功能样件的打印需求，兼顾了设备体积与成型尺寸的平衡，既不会因体积过大占用过多桌面空间，也能满足绝大多数日常打印的尺寸需求。
