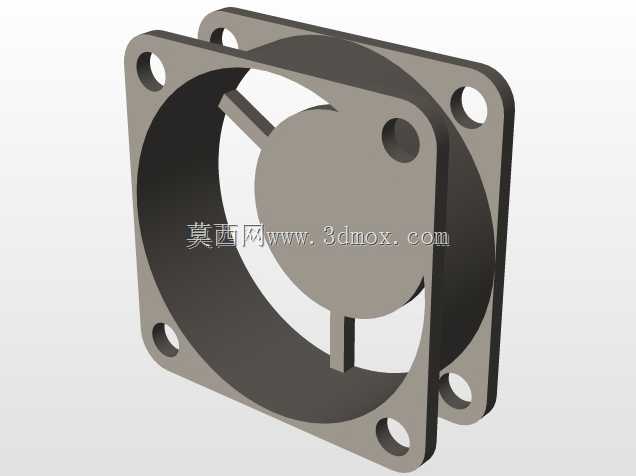

铝型材框架FDM熔融沉积3D打印设备结构

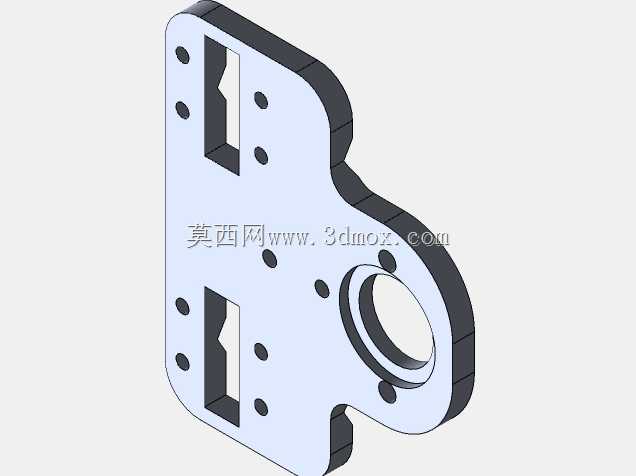

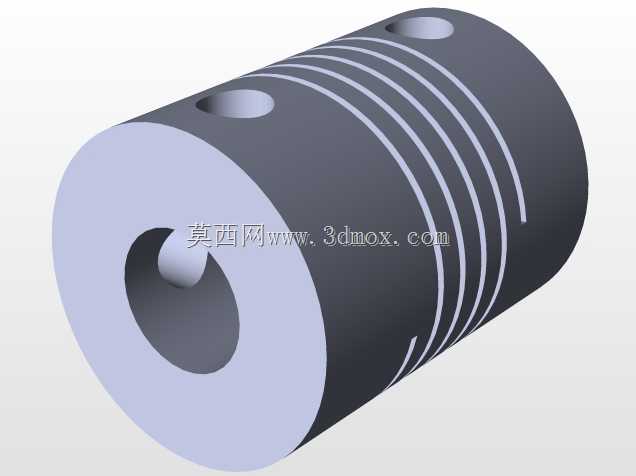

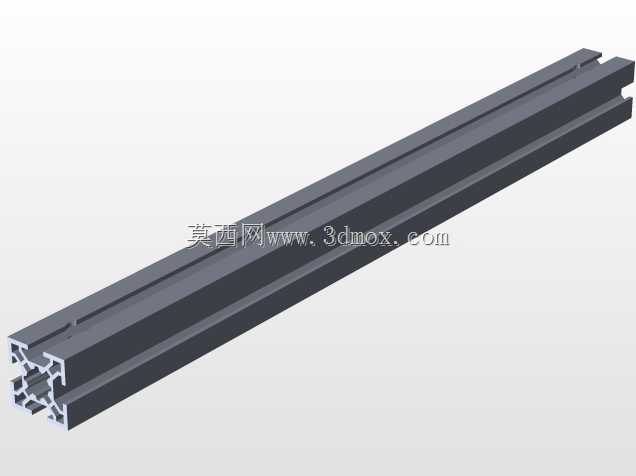

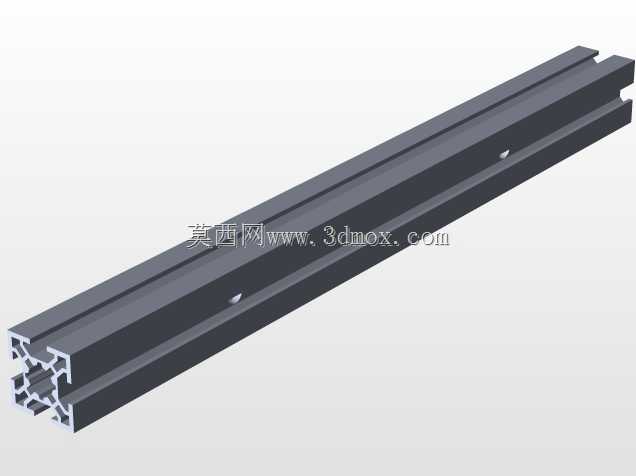

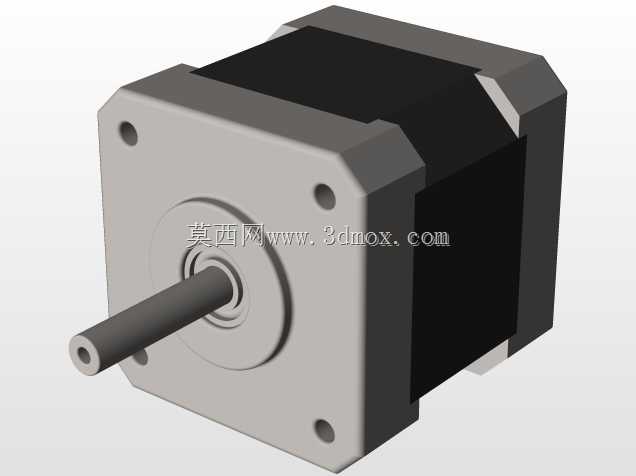

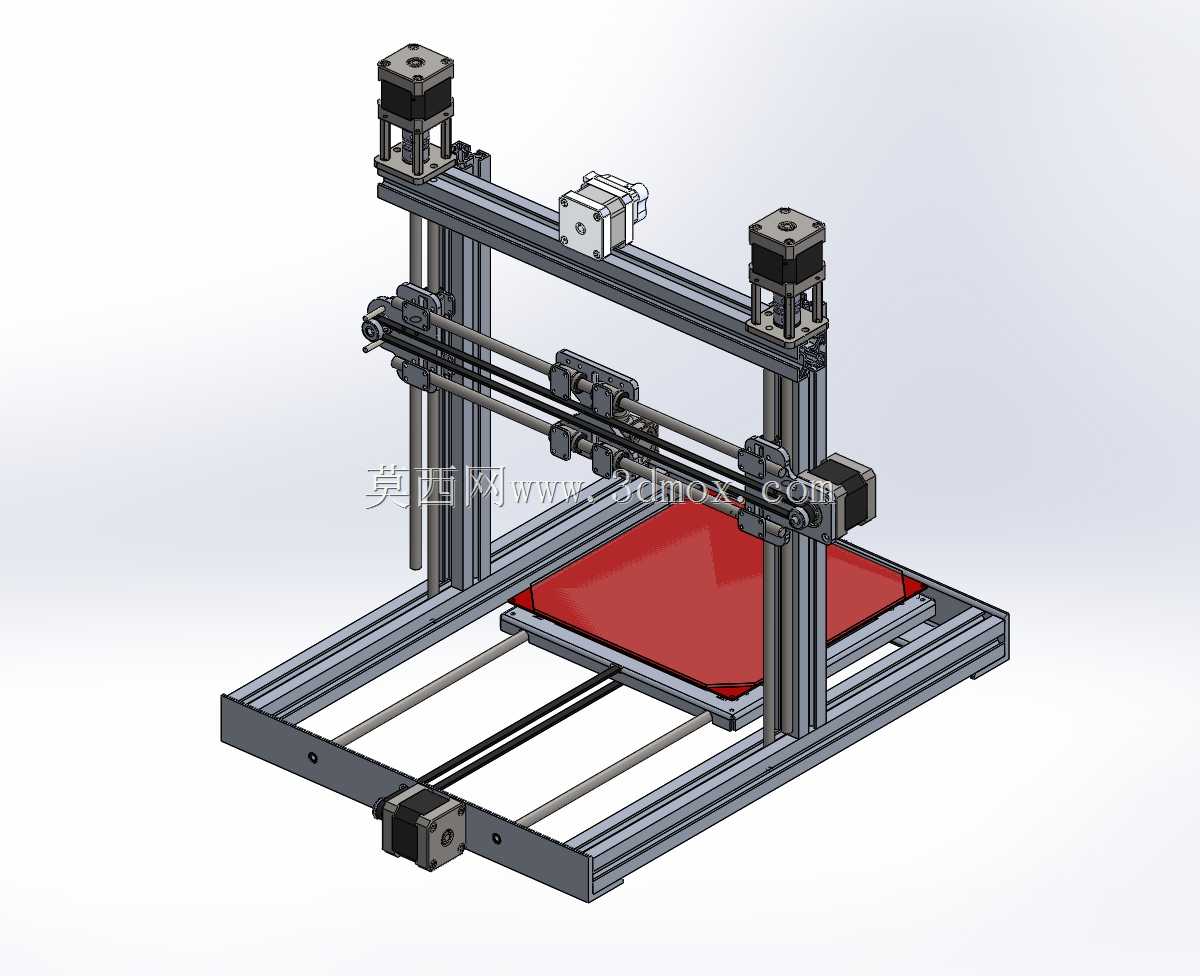

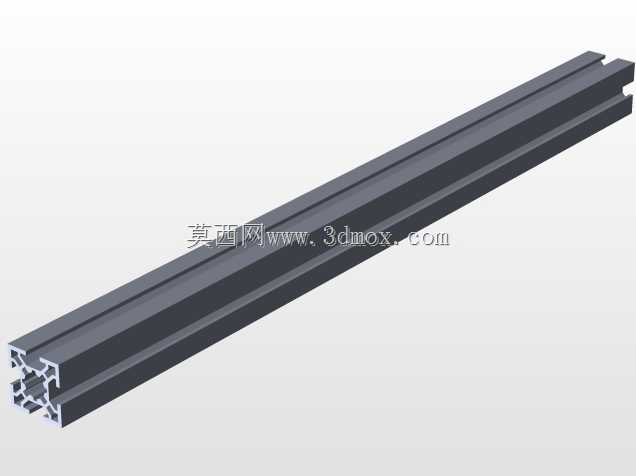

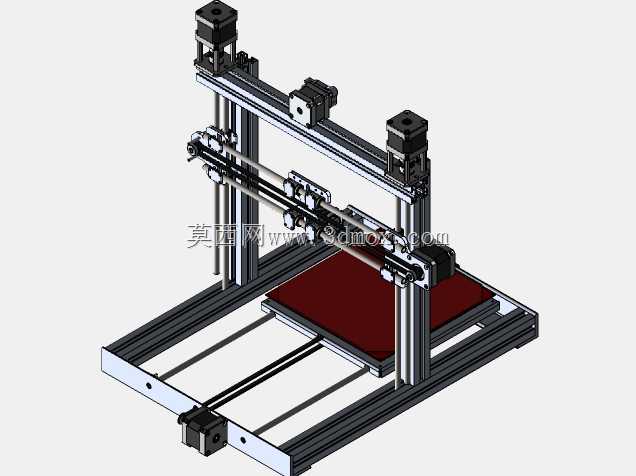

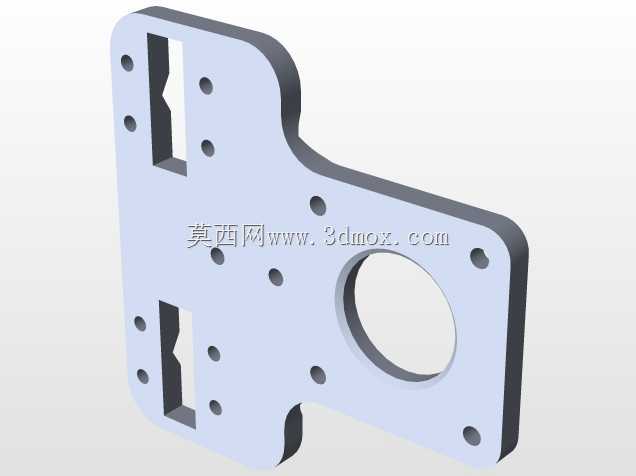

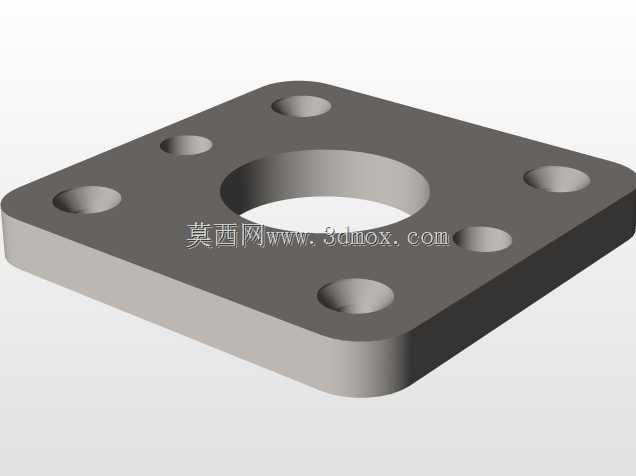

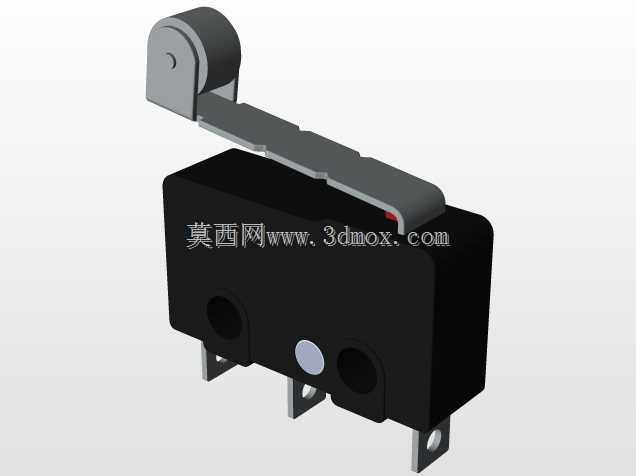

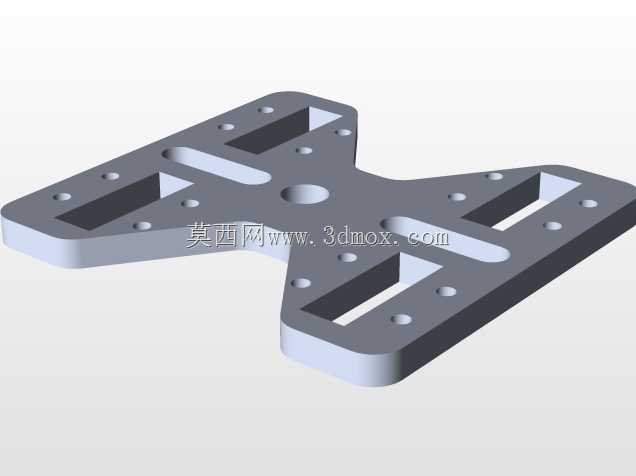

这款FDM结构的3D打印设备采用标准工业铝型材搭建主体框架，型材槽口直接作为直线光轴的安装基准，无需额外加工复杂的安装基座，大幅降低了装配环节的配做工作量，也方便后期根据打印幅面需求拓展框架尺寸。设备的三轴运动体系采用笛卡尔坐标布局，X轴组件搭载在双Y轴同步带传动滑台上，Z轴采用双丝杆配合光轴导向的抬升结构，相比单丝杆结构能有效避免打印过程中横梁倾斜导致的层纹偏移问题，运动端的步进电机直接通过联轴器与传动部件连接，减少了传动间隙带来的精度损失。

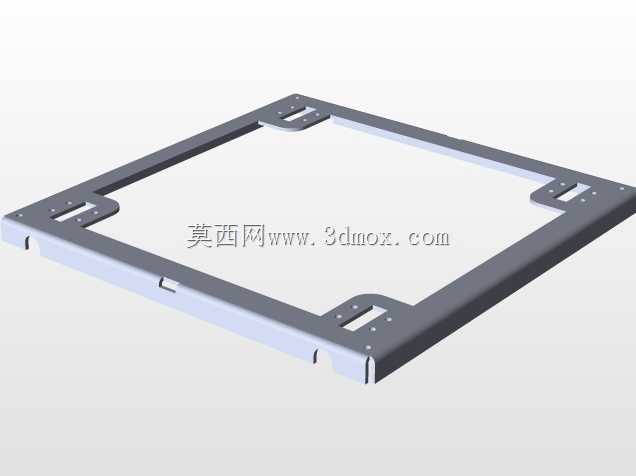

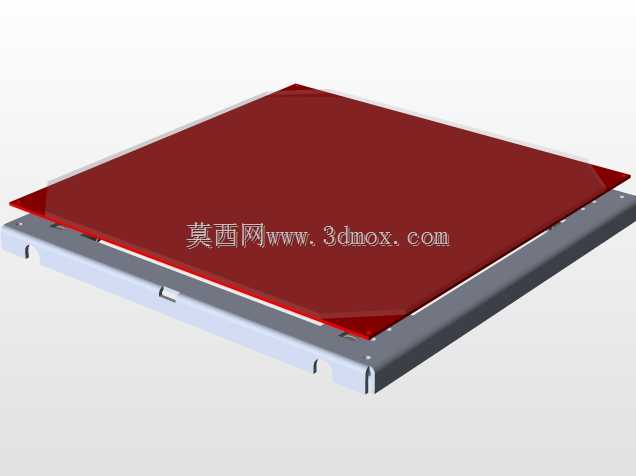

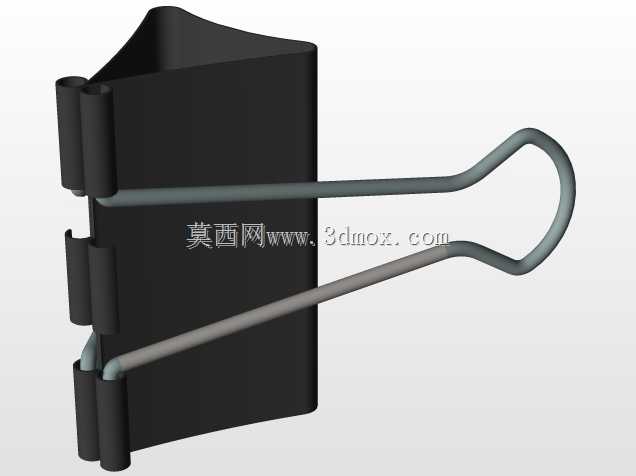

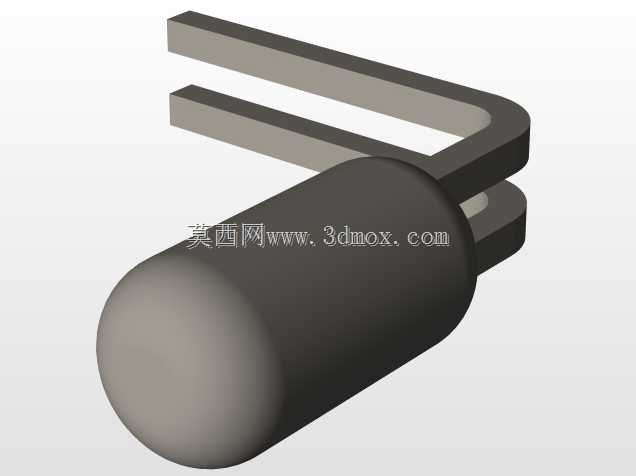

日常应用场景覆盖手板件快速打样、小批量定制结构件制作、教学实训操作等领域，可直接使用PLA、ABS等常见热塑性耗材完成熔融挤出成型，热床平台采用红面贴膜处理，能提升首层耗材的附着效果，减少打印翘边的概率，平台调平结构采用边角四点手调设计，配合弹簧预紧结构，操作人员可快速完成平台水平度校准，无需复杂的辅助校准工具。

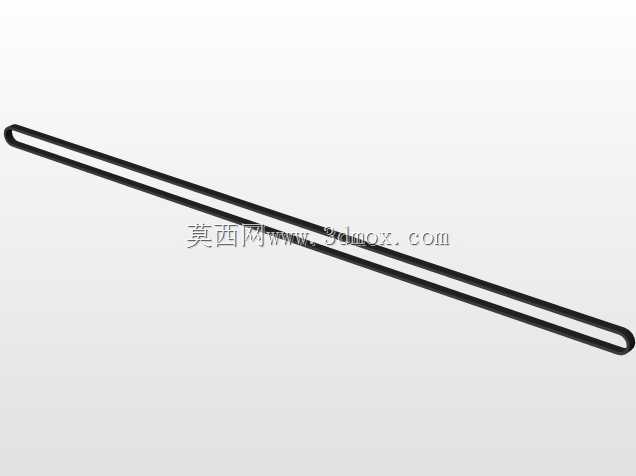

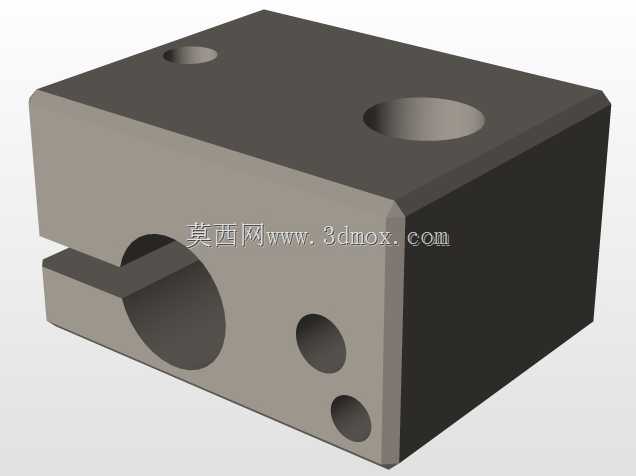

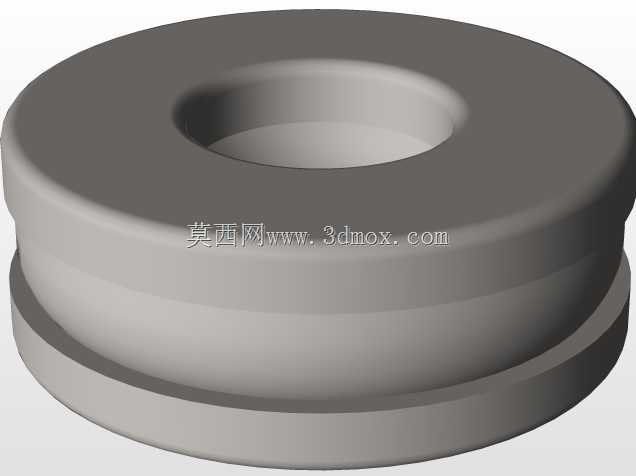

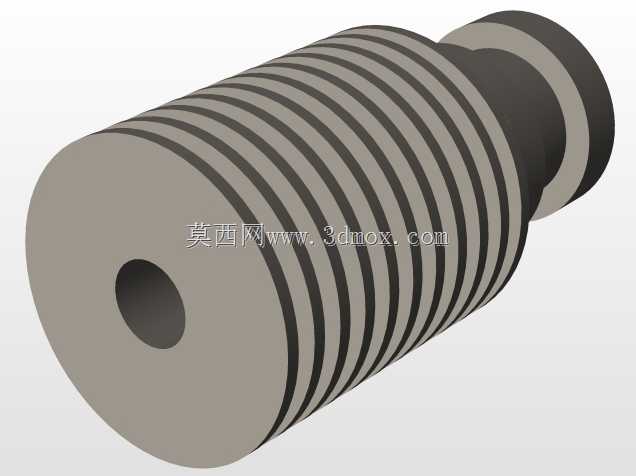

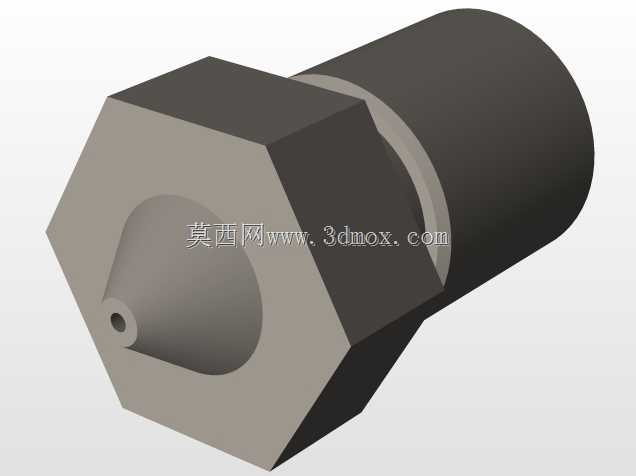

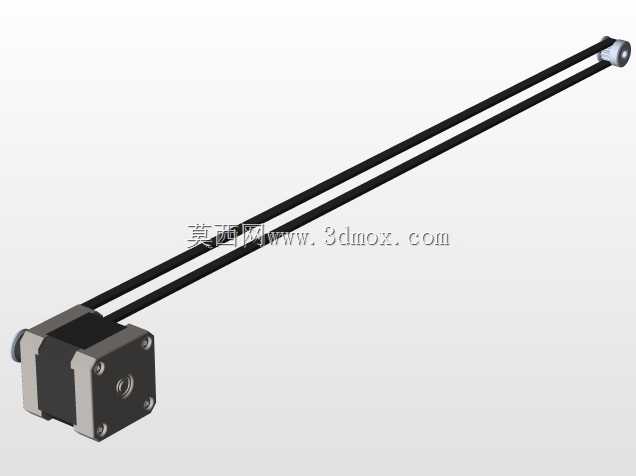

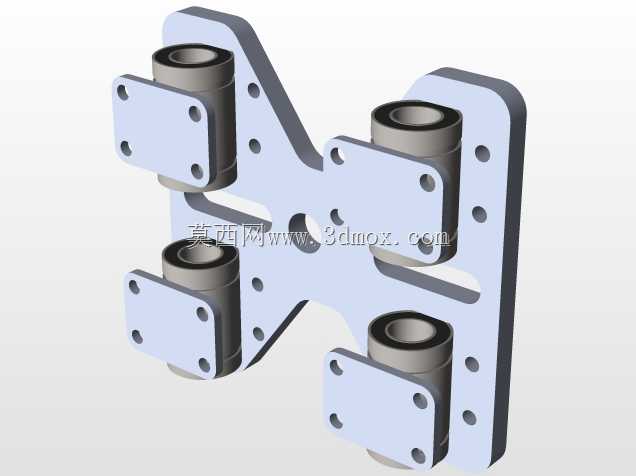

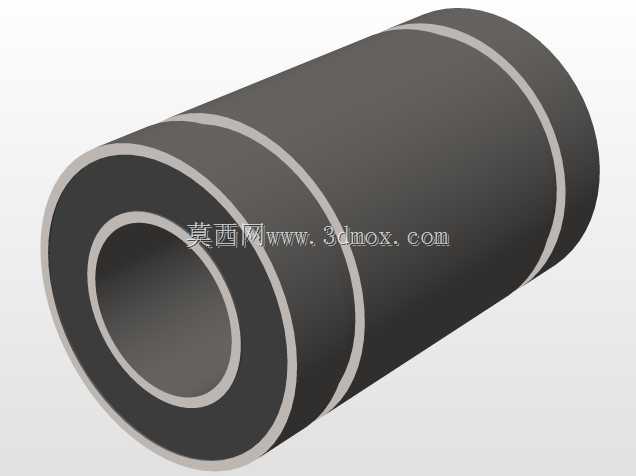

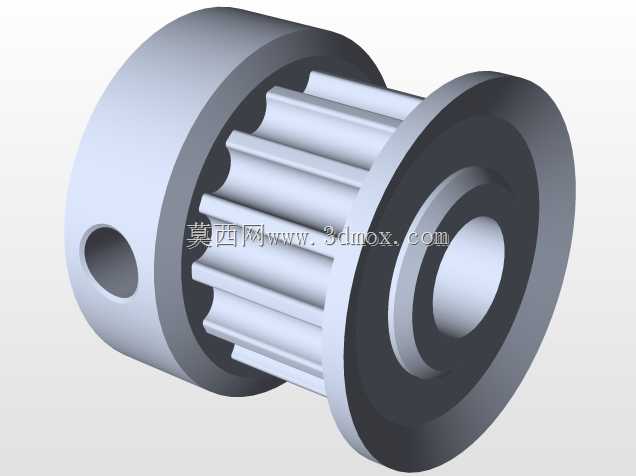

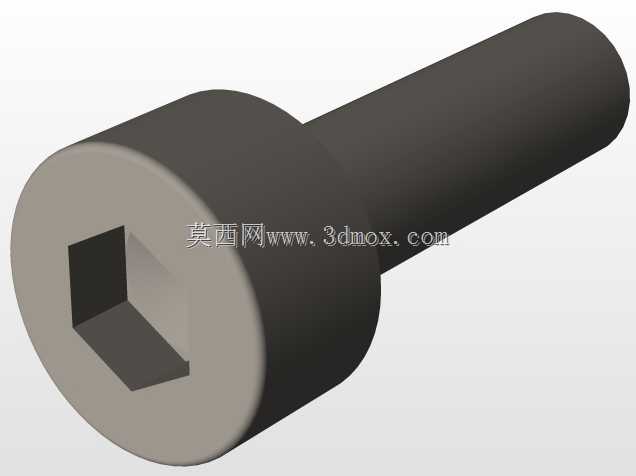

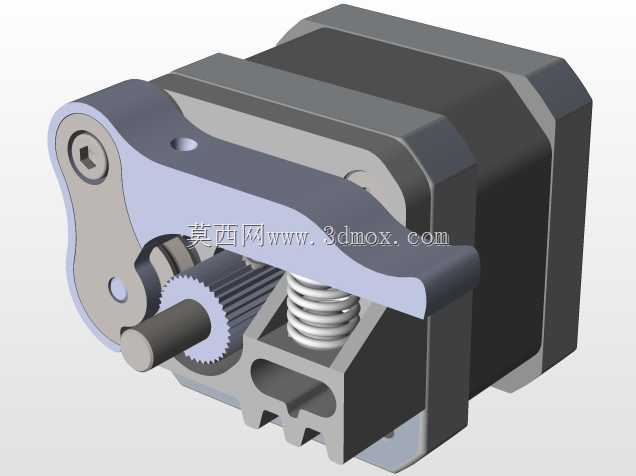

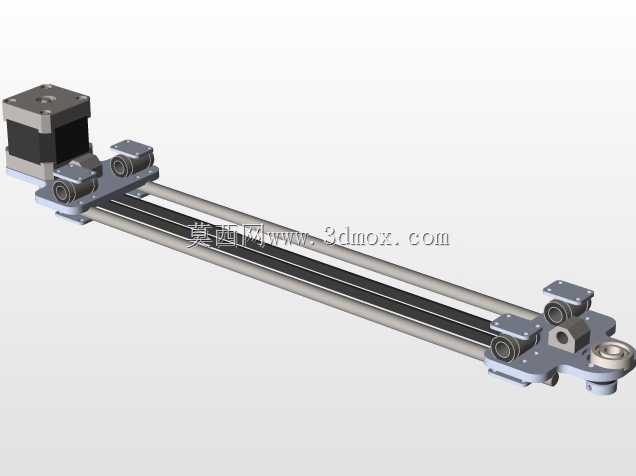

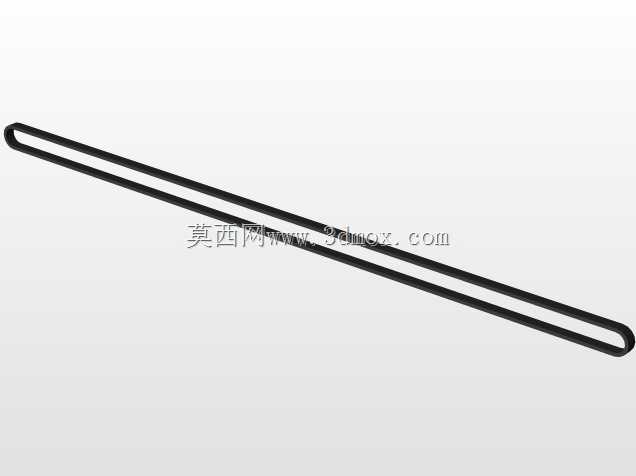

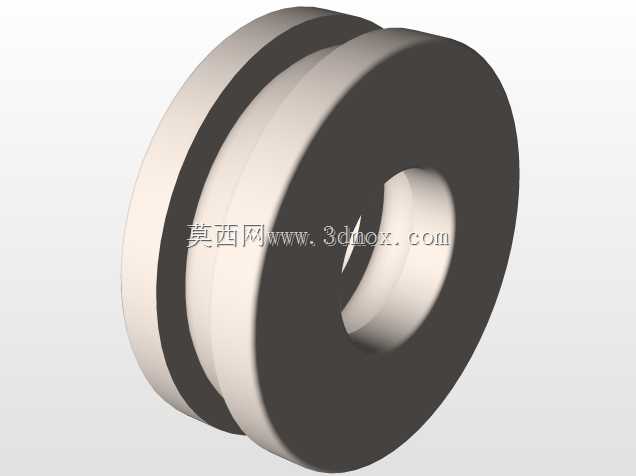

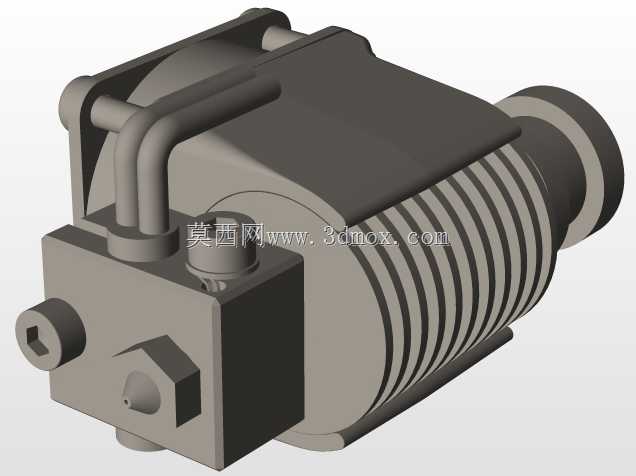

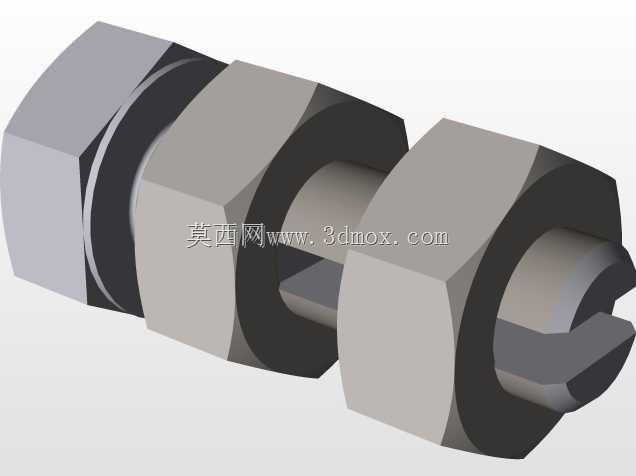

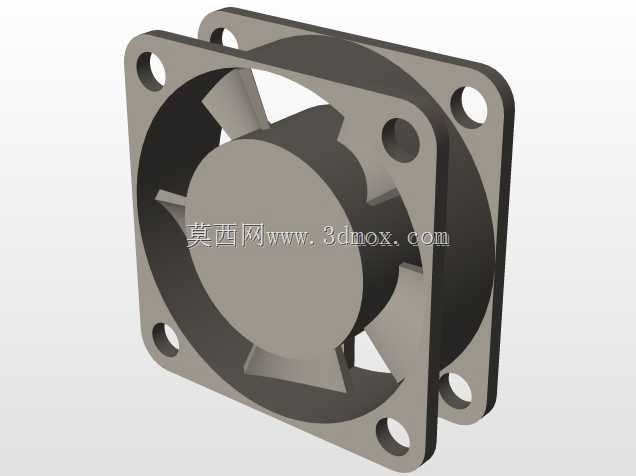

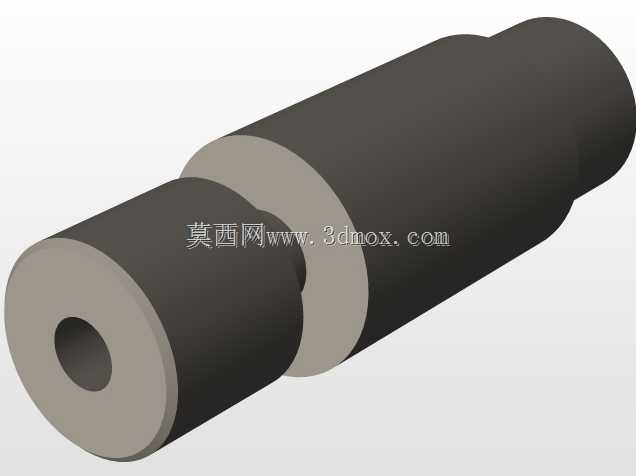

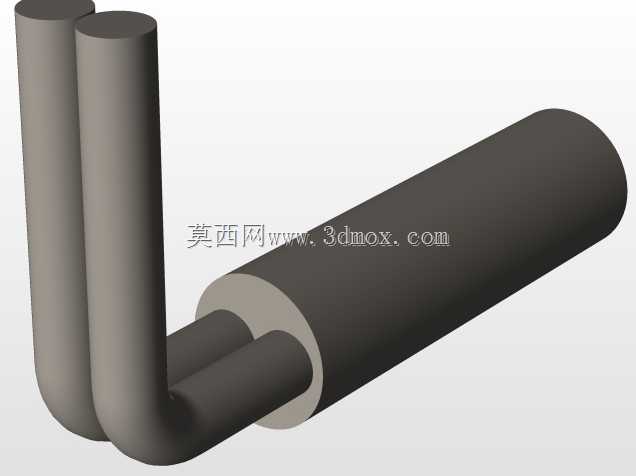

设计过程中优先考虑了零部件的通用性，所有传动轮、紧固件、直线轴承均采用市面标准件，后期维护更换无需定制特殊配件，走线槽沿铝型材槽内布置，避免运动过程中线缆拖拽干涉运动路径，挤出机采用近端送丝结构，缩短了送丝路径，能提升软性耗材的送料稳定性。设备的安装边界预留了足够的电气元件安装空间，框架底部可直接放置控制主板、电源模块，无需额外拓展安装支架，整体框架的底部支撑脚采用可调式橡胶脚杯，可放置在不平整的工作台面调整水平，减少设备运行过程中的振动传导。X轴的滑台采用双直线光轴导向，配合直线轴承滑动，运动过程中不会出现径向晃动，保证挤出头的定位精度，同步带采用张紧轮可调结构，长期使用出现皮带松弛时可快速调整张紧度，无需拆解整个传动组件。
