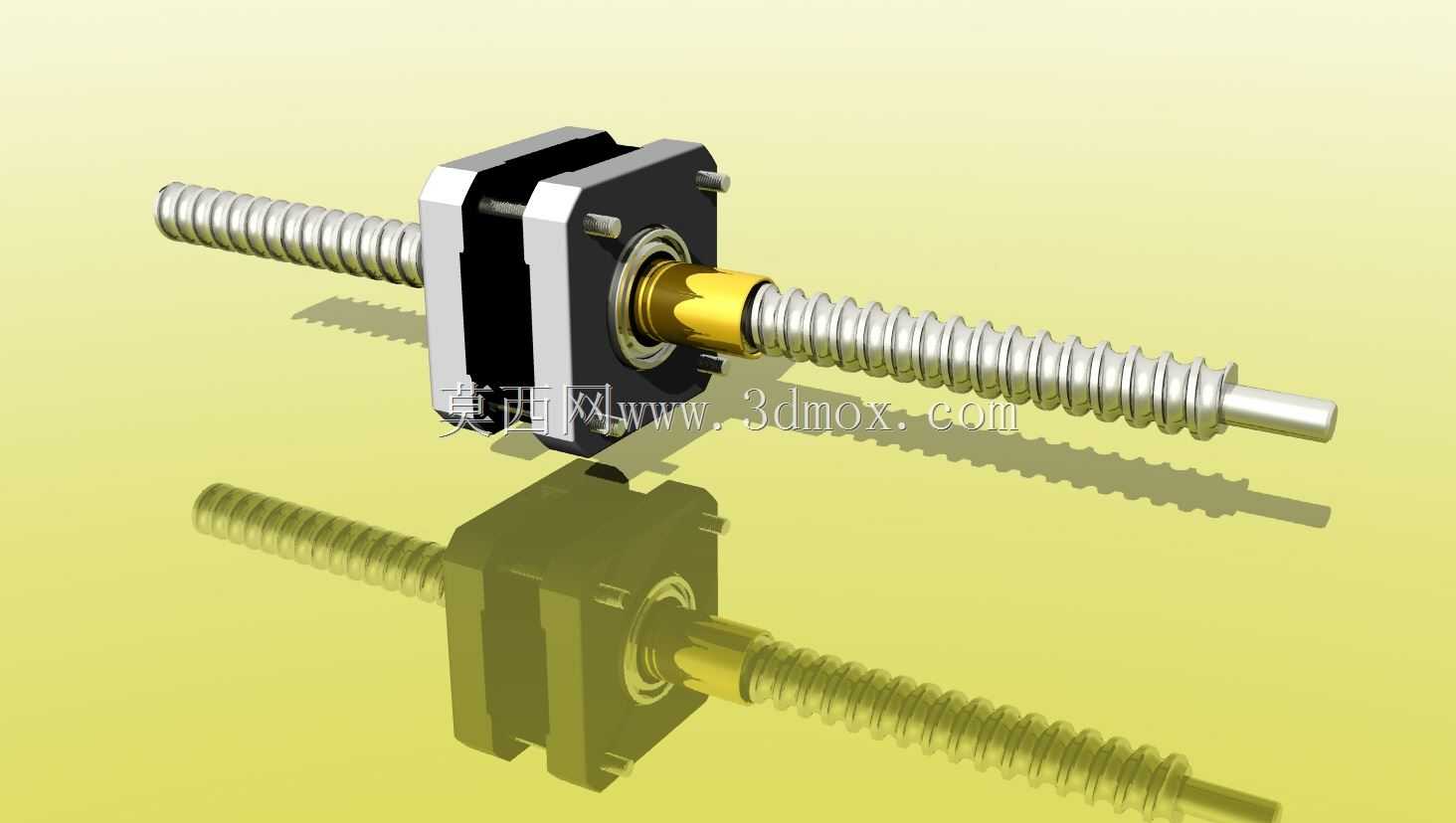

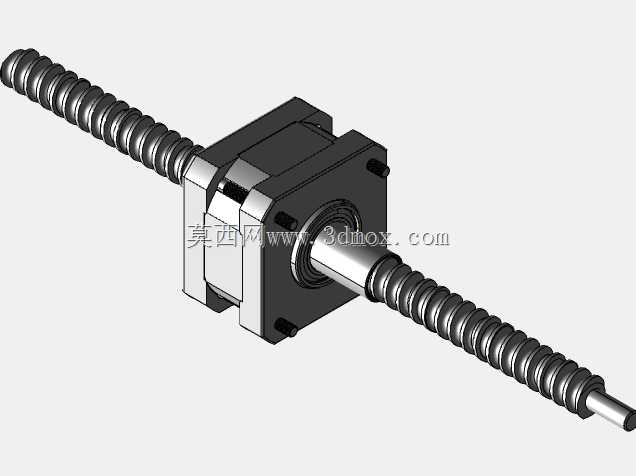

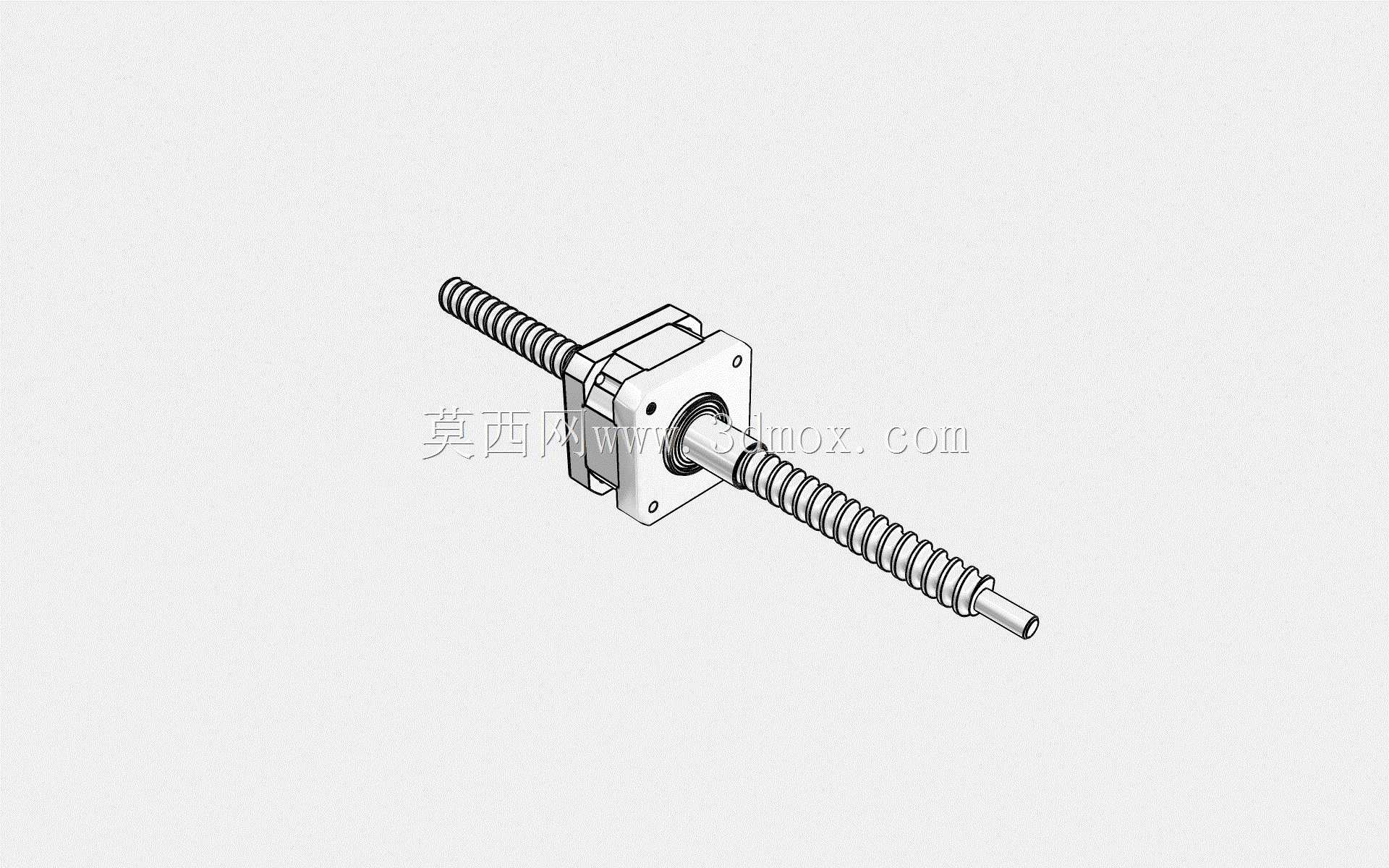

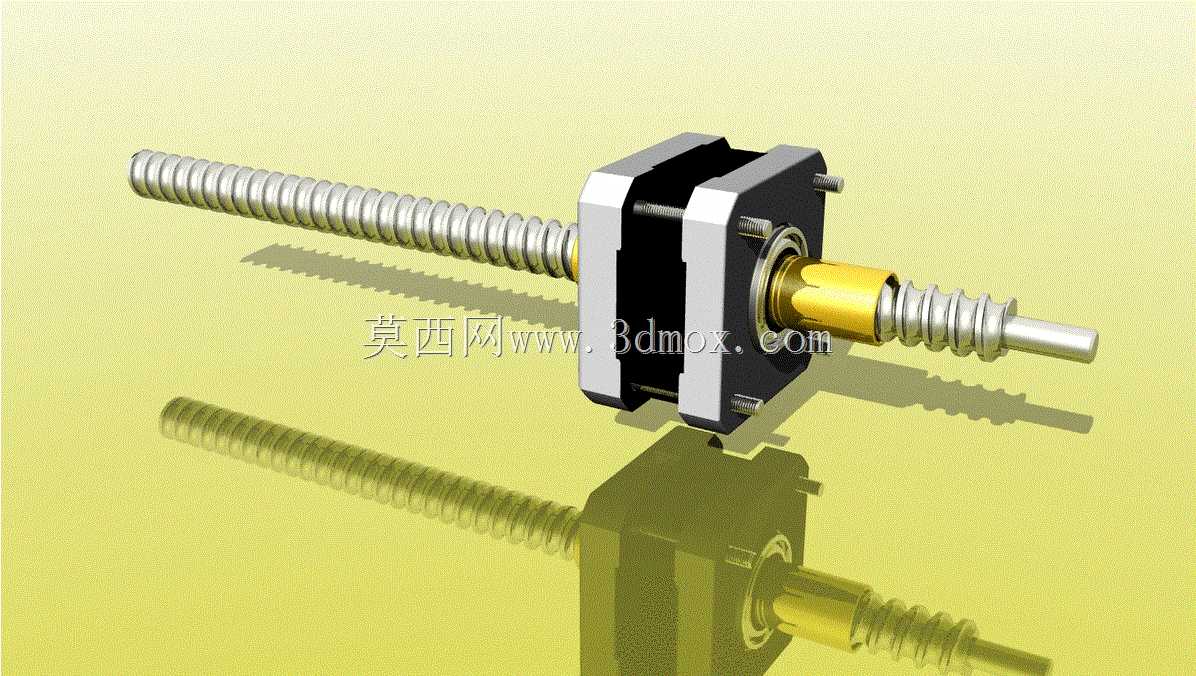

Nema17空心轴丝杠直连步进电机结构

这款直连式传动结构，核心是将Nema17规格空心轴步进电机与滚珠丝杠做同轴集成设计，省去了传统传动方案里的联轴器、同步带轮等中间转接部件，从根源上消除了连接间隙带来的传动误差，在小型自动化设备的直线进给场景里适配性极强。日常做桌面级3D打印机Z轴升降、小型点胶设备的位移滑台、实验室微量进给平台、视觉检测设备的调焦机构选型时，这类集成结构能大幅压缩安装空间，不需要额外预留联轴器的装配位，也不用反复校准电机轴与丝杠的同轴度，装配环节的工时消耗能降低近三成。从结构设计逻辑来看，电机端采用空心轴贯通设计，丝杠直接穿入电机轴内孔做周向固定，轴端配合锁紧结构实现轴向定位，电机本体的安装法兰保留了Nema17标准的42mm安装孔距，孔位布局完全兼容常规42步进电机的安装尺寸，设备做迭代升级时不需要重新加工安装板，直接替换原有电机即可完成传动结构升级。传动侧的丝杠选用导程适配小型进给场景的规格，丝杠两端的支撑结构集成在电机前端的轴承座内，内置的角接触轴承能同时承受径向载荷与轴向进给的推力，不需要额外在丝杠末端加装支撑座，整套传动单元的轴向安装长度比传统“电机+联轴器+丝杠+支撑座”的分体方案缩短40%以上，非常适合安装空间局促的紧凑型设备。设计过程中需要重点关注空心轴与丝杠的配合公差，过盈量太大会导致装配难度陡增，甚至压装过程中造成电机轴承损伤，间隙过大则会出现传动回程误差，通常选用H7/k6的过渡配合，配合端面的定位台阶做0.02mm以内的垂直度公差约束，保证电机运转时丝杠的径向跳动量控制在0.03mm以内，满足高精度进给的需求。另外电机本体的出线方向、后端编码器的安装位都做了避让设计，不会和丝杠的贯通端产生结构干涉，丝杠伸出电机后端的部分可以根据实际设备行程需求做裁切，适配不同的进给行程要求，不需要重新定制电机轴。这类集成结构在实际使用中，因为没有中间传动部件的能量损耗，传动效率能比同步带传动方案提升15%左右，同时避免了同步带长期使用后的松弛、老化问题，后期维护只需要定期给丝杠加注润滑脂即可，维护成本远低于分体式传动结构。做结构建模时，需要重点还原安装法兰的孔位尺寸、空心轴的内孔公差、轴承位的配合尺寸、丝杠的牙型参数，保证导出的模型能直接用于安装干涉检查、装配仿真，不需要二次修正尺寸。
