NEMA11规格小型步进电机结构设计

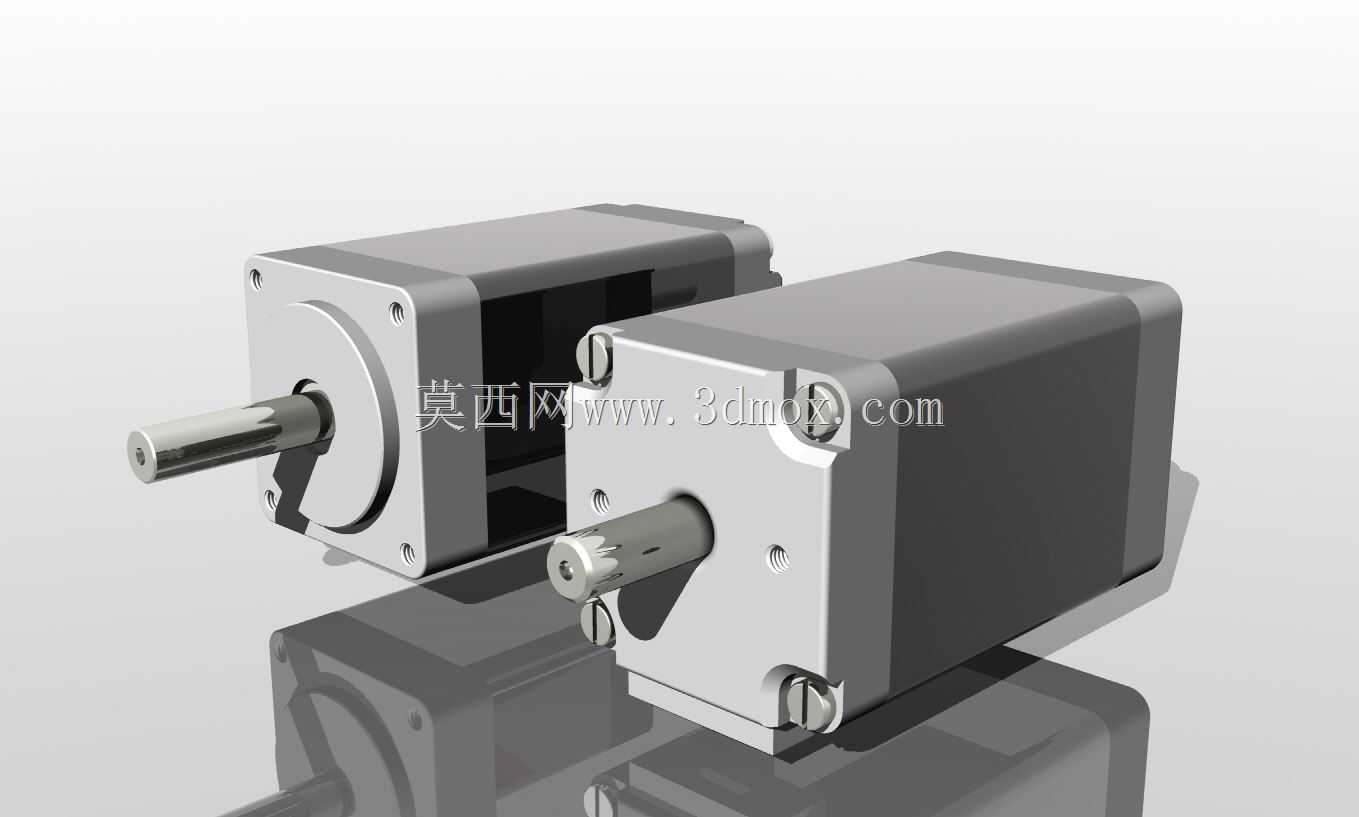

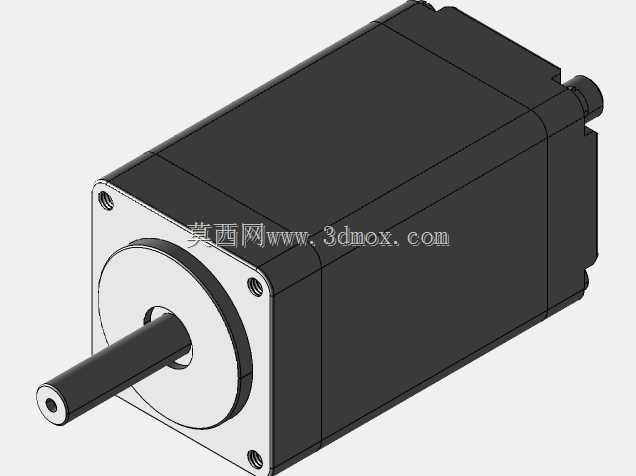

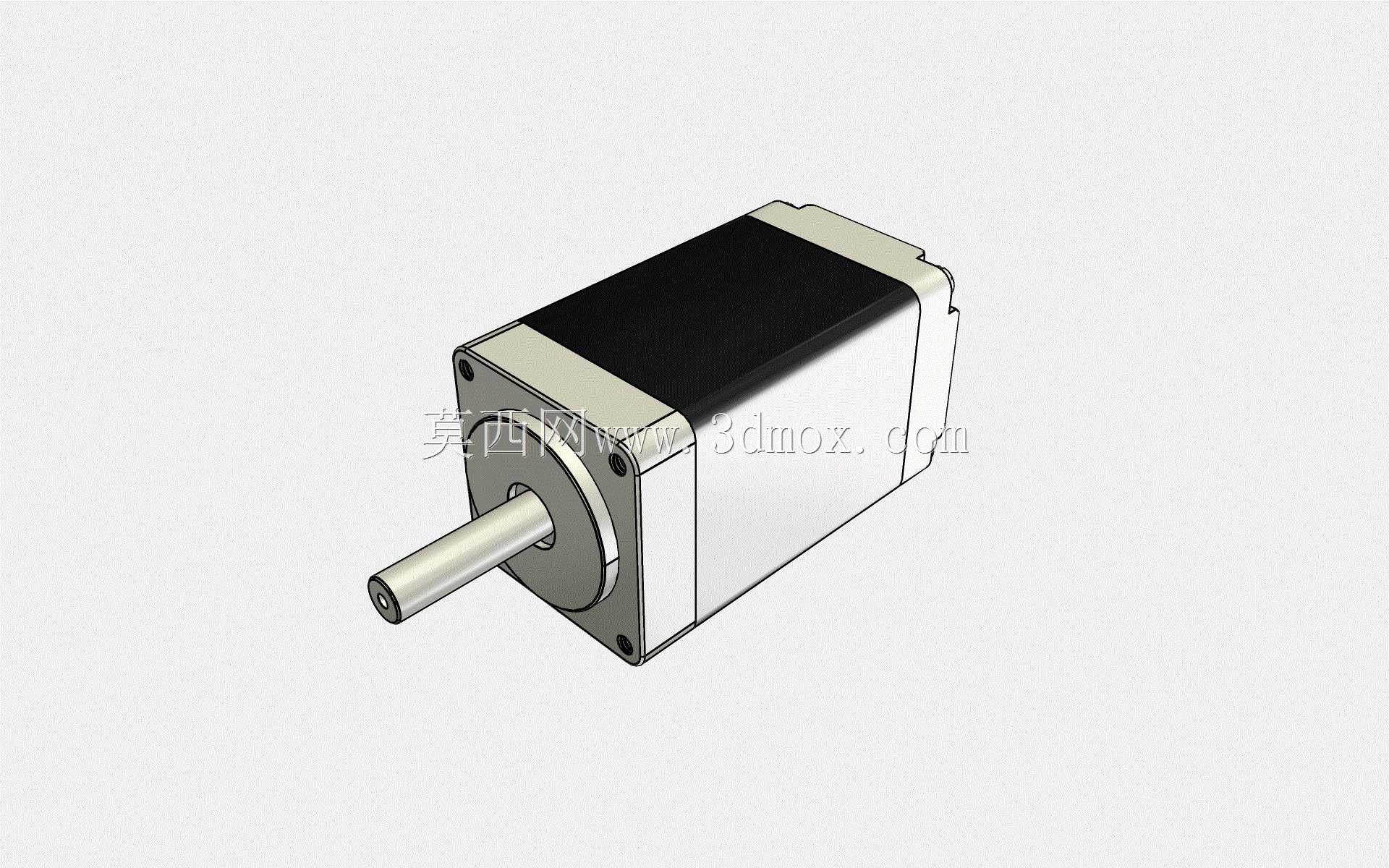

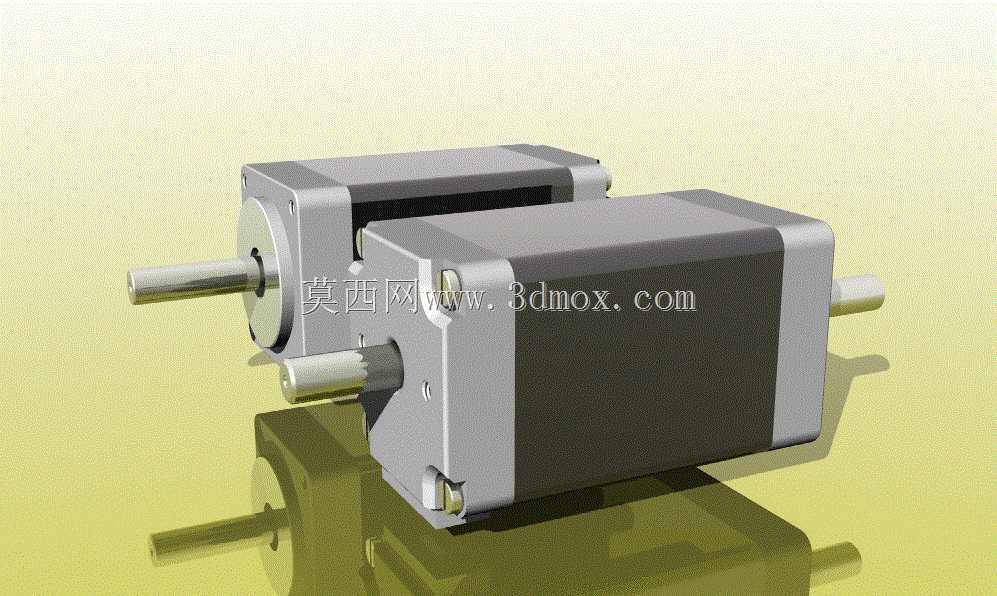

这款NEMA11规格步进电机主要面向小型自动化装备、精密检测仪器、桌面级数控设备、医疗采样装置等对安装空间有严格限制的应用场景，作为核心执行驱动元件，可将电脉冲信号精准转换为对应角位移输出，实现开环状态下的高精度位置控制，无需额外加装位置反馈装置即可满足多数轻载精密传动需求，在3D打印挤出机构、小型点胶设备位移轴、光学镜头调焦模组、电子元件分拣摆臂等场景中应用广泛。从功能特性来看，该款步进电机采用两相混合式结构设计，具备低速运行平稳无明显振动、输出扭矩恒定、启停响应速度快、定位误差无累积的特点，适配细分型驱动器可实现更高分辨率的步进角度输出，满足微米级位移调节的传动需求，电机本体采用全金属密封外壳，可有效阻隔工业场景中的粉尘、切削液飞溅侵入，适配常规工业车间的长期运行环境。在设计思路上，该款电机严格遵循NEMA11安装标准进行结构布局，前端盖采用一体化加工的安装法兰，输出轴采用标准D型切面设计，可直接配套同步轮、联轴器、小型齿轮等传动零件，无需额外定制转接结构，后端预留的出线位置采用径向出线布局，可适配狭小安装空间内的布线需求，电机内部定子与转子的气隙经过优化设计，在保证输出扭矩的前提下有效降低运行噪音与铁损，提升长期运行的能效表现。从外形尺寸与安装边界来看，该款电机法兰安装面为标准28mm见方结构，安装孔位采用对角对称布局，适配常规M3规格安装螺丝，输出轴伸出长度、轴径尺寸均符合行业通用标准，电机本体长度可根据不同扭矩需求适配对应规格，安装时仅需预留对应轴向长度空间即可完成装配，无需对安装面进行二次加工，可直接替换同规格的其他品牌步进电机，大幅降低设备改型的设计与装配成本。
