龙门式三轴数控雕刻加工机架结构

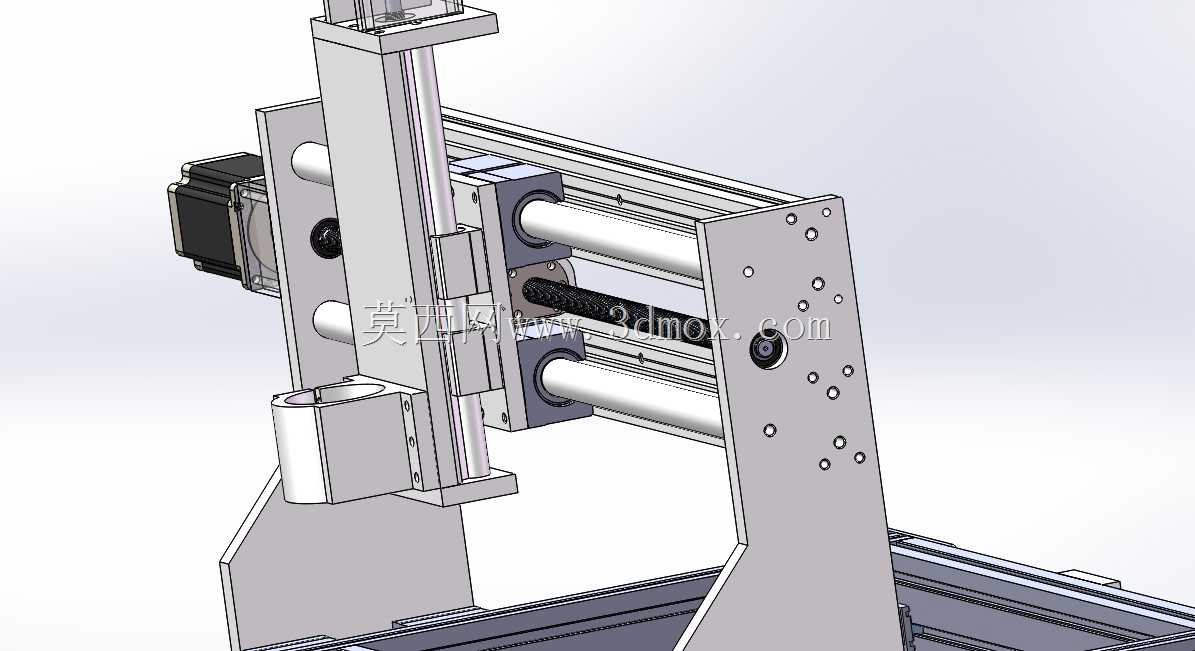

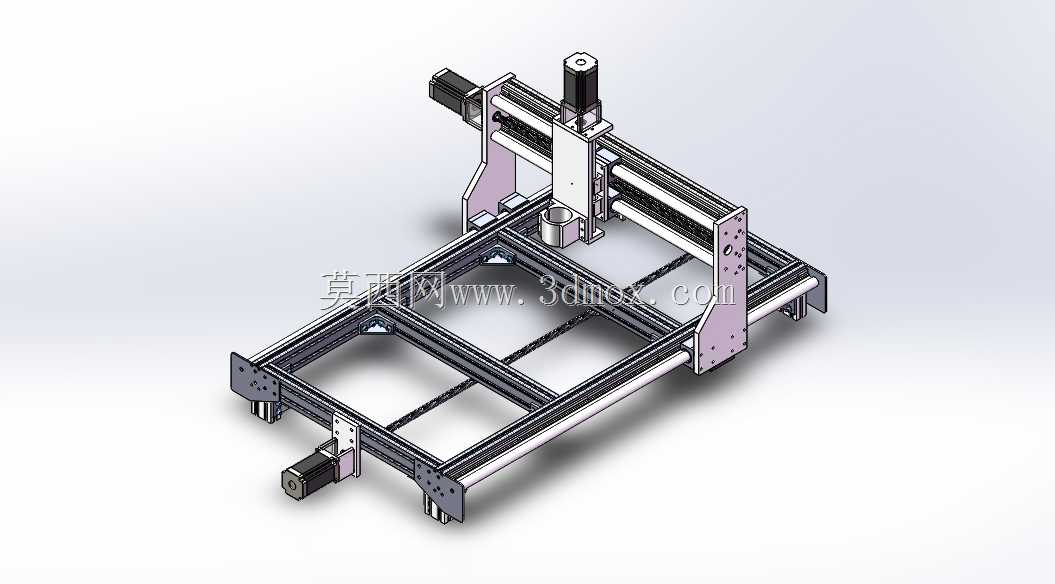

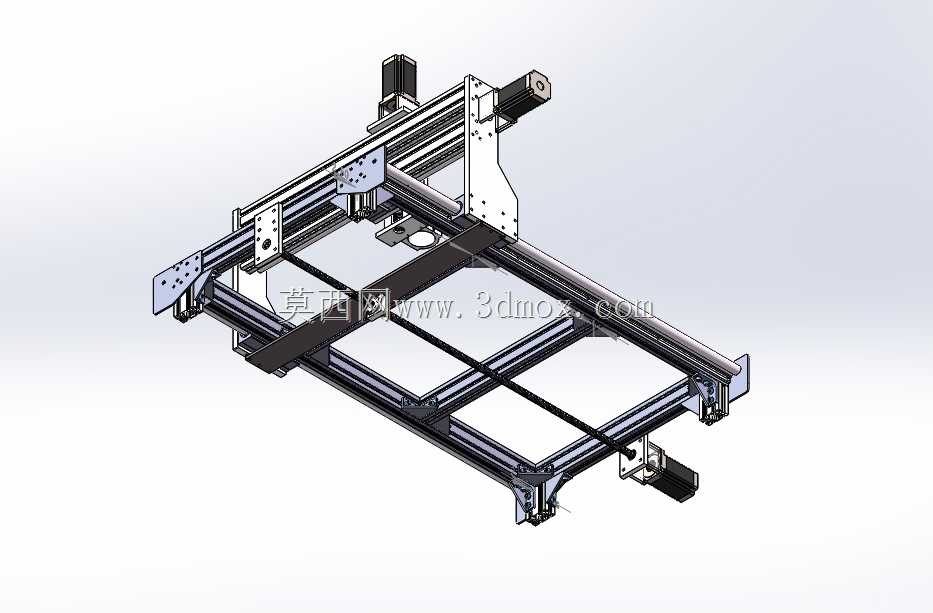

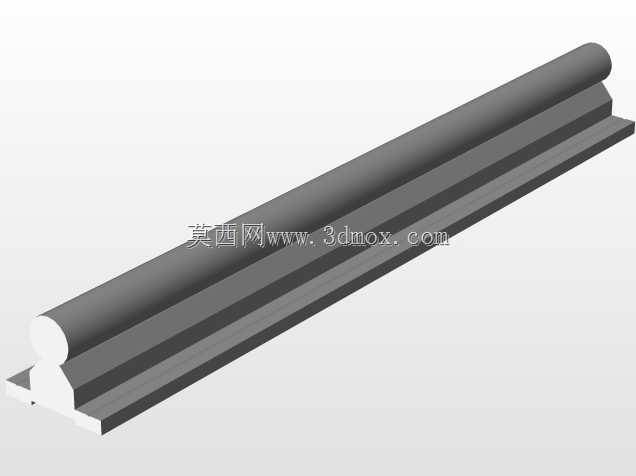

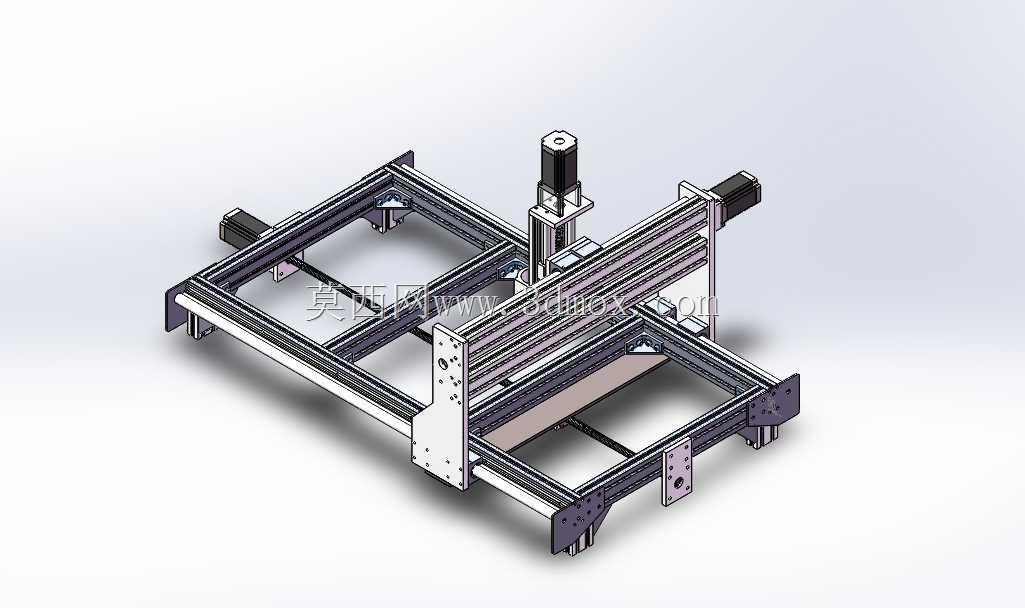

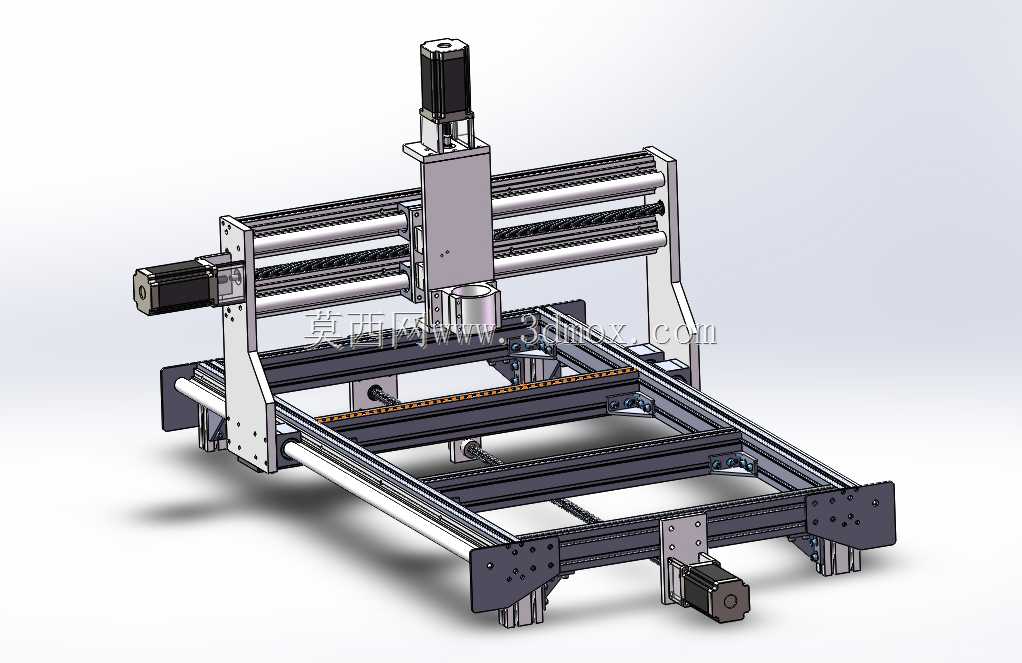

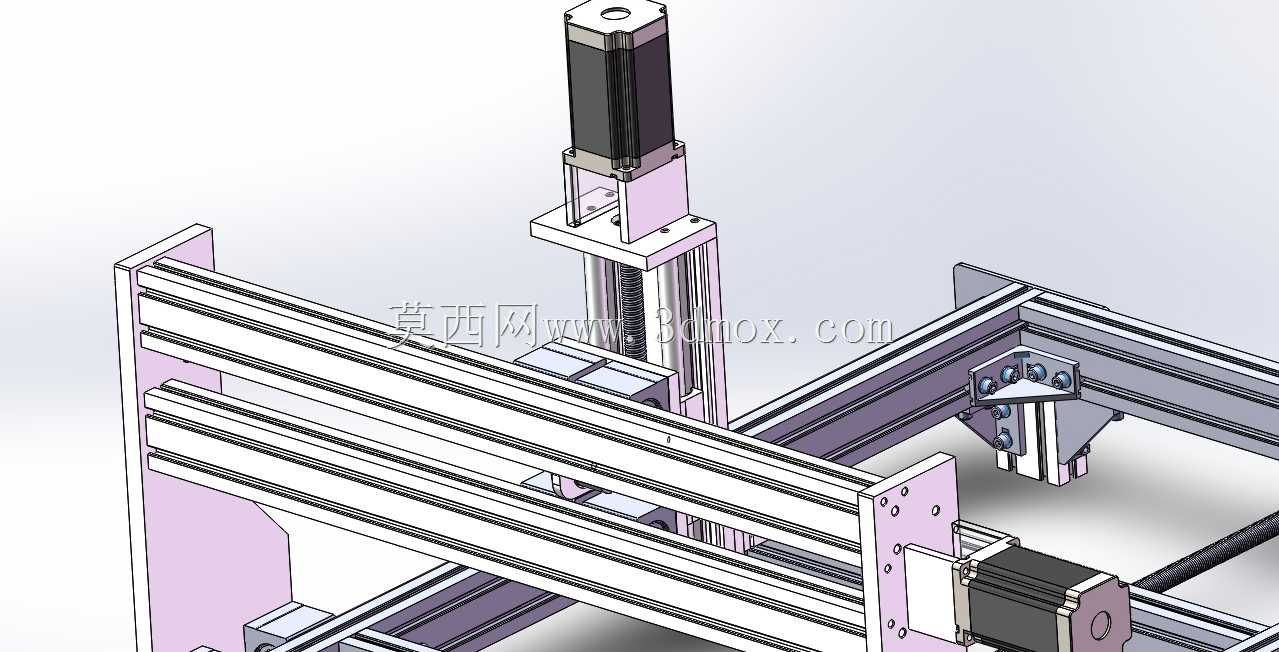

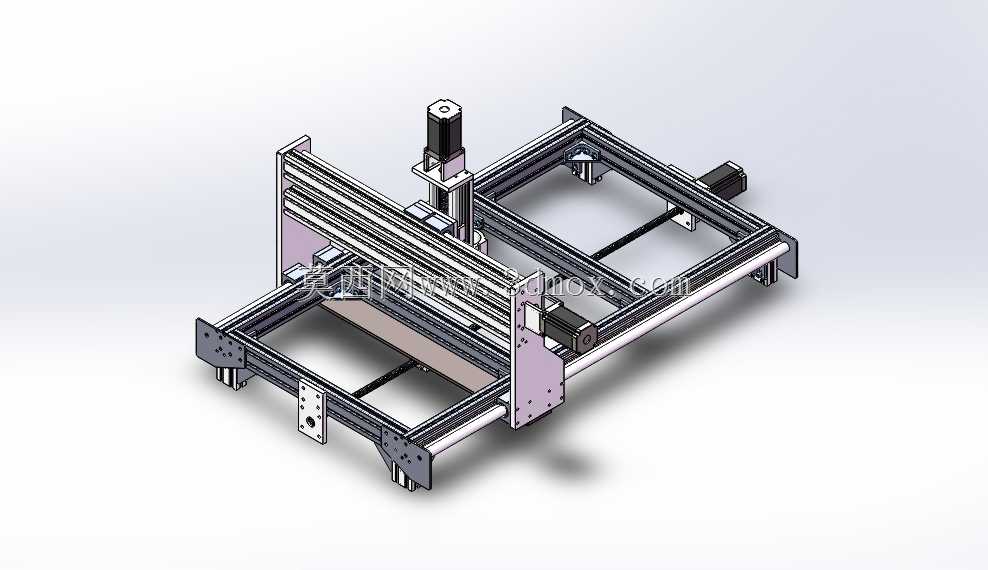

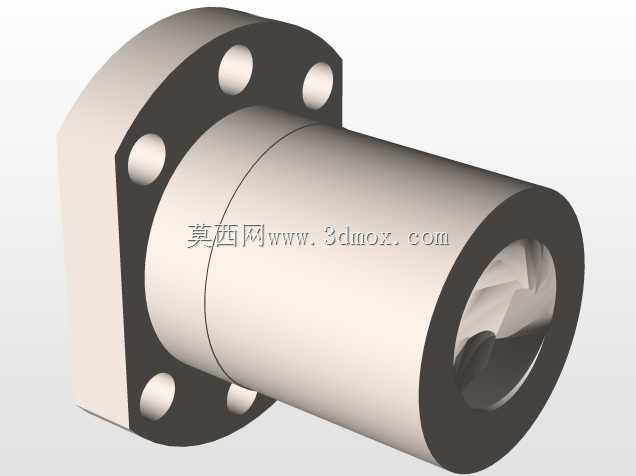

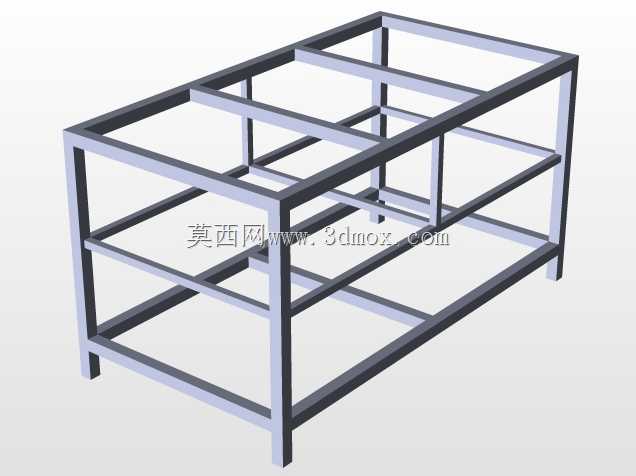

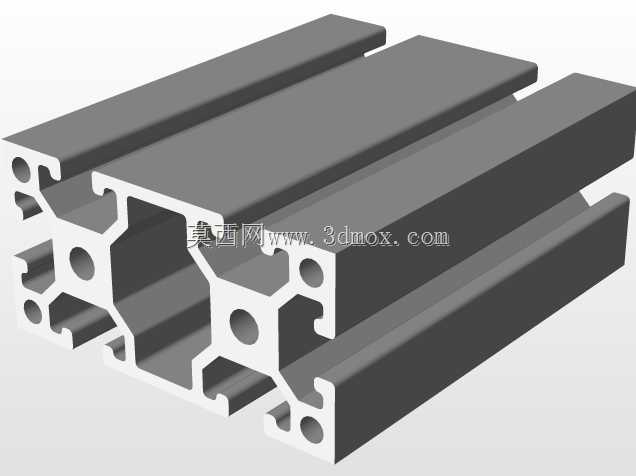

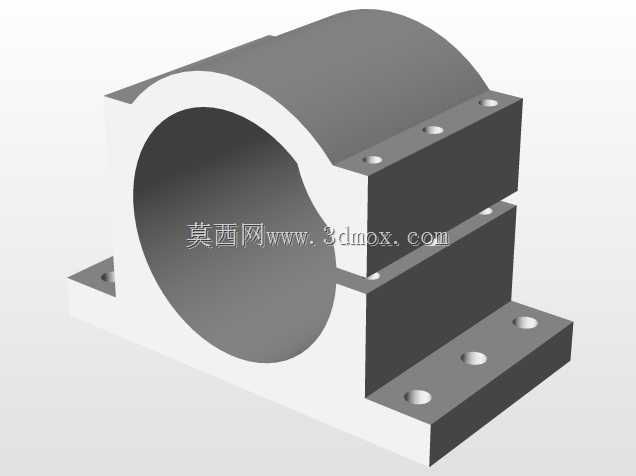

该结构为龙门式三轴运动加工机架，是桌面级数控雕刻、轻型铣削加工设备的核心承载运动主体，可适配广告板材雕刻、软金属小件加工、木工浮雕切削、PCB样板铣制等多类轻型加工场景，能在小占地空间内完成平面类工件的多轨迹走刀加工，适配小批量定制加工、教学实训、个人工坊加工等多种使用场景。整体机架采用工业铝型材拼接作为底座承载基础，搭配钢板加工的立式支撑侧座连接龙门横梁，兼顾组装便捷性与结构刚性，底座型材预留标准T型槽位，可直接适配通用工装夹具的安装固定，无需额外加工安装基面，降低现场组装的调试工作量。X轴传动采用双侧同步带传动结构，配合直线光轴导轨做运动导向，驱动电机布置于底座端部，通过同步轮带动龙门整体沿底座长度方向做往复运动，传动侧预留张紧调节结构，可在长期使用出现传动间隙时快速调整张紧力，保障运动精度的稳定性。Y轴传动集成于龙门横梁之上，同样采用直线光轴导向搭配同步带传动，带动滑座沿横梁长度方向移动，滑座搭载Z轴运动单元，Z轴采用直线导轨搭配滚珠丝杠传动，由独立伺服电机驱动，可带动主轴单元做垂直方向的进给运动，满足不同厚度工件的加工吃刀需求。设计过程中优先考虑运动部件的惯量匹配，将较重的驱动电机尽量布置在固定机架侧，降低运动部分的整体重量，减少高速运动时的惯性冲击，各轴的行程限位位置预留传感器安装位，可直接加装接触式或光电式限位开关，实现软限位与硬限位的双重保护，避免运动超程造成的结构碰撞。机架的安装边界需预留至少单轴行程1.2倍的操作维护空间，底座底部预留可调脚杯安装位，可在不平整的安装地面上调整机架水平度，避免因安装基面倾斜导致的运动精度偏差，各传动部位均预留润滑注油通道，日常维护时可直接加注润滑脂，无需拆解结构即可完成保养作业。龙门横梁的截面尺寸经过受力校核，在满行程加工时横梁的变形量控制在加工精度允许范围内，可适配1.5kW以内的高速电主轴安装，满足常规轻型切削的刚性要求，滑座部位的安装孔位采用通用化设计，可兼容不同安装尺寸的主轴夹具，无需额外加工转接板即可完成不同规格主轴的换装，提升设备的适配灵活性。
