托雷德拉米松小型轧机机架结构设计

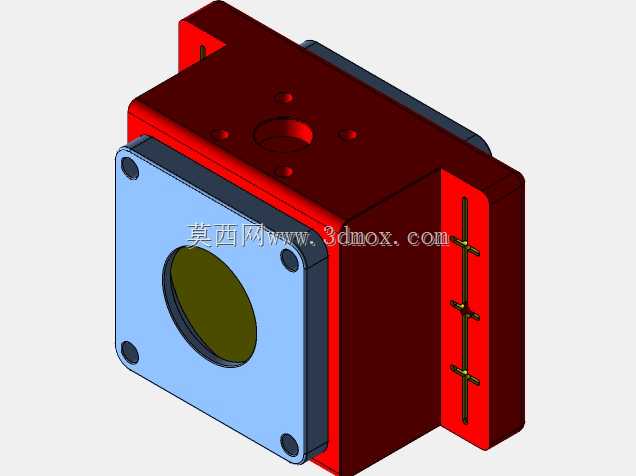

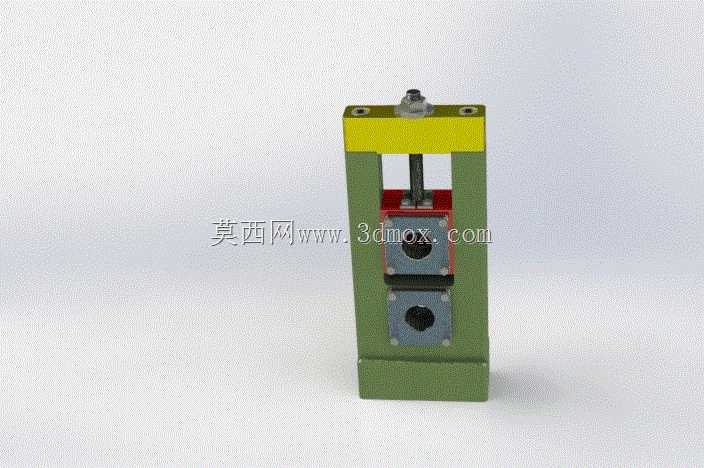

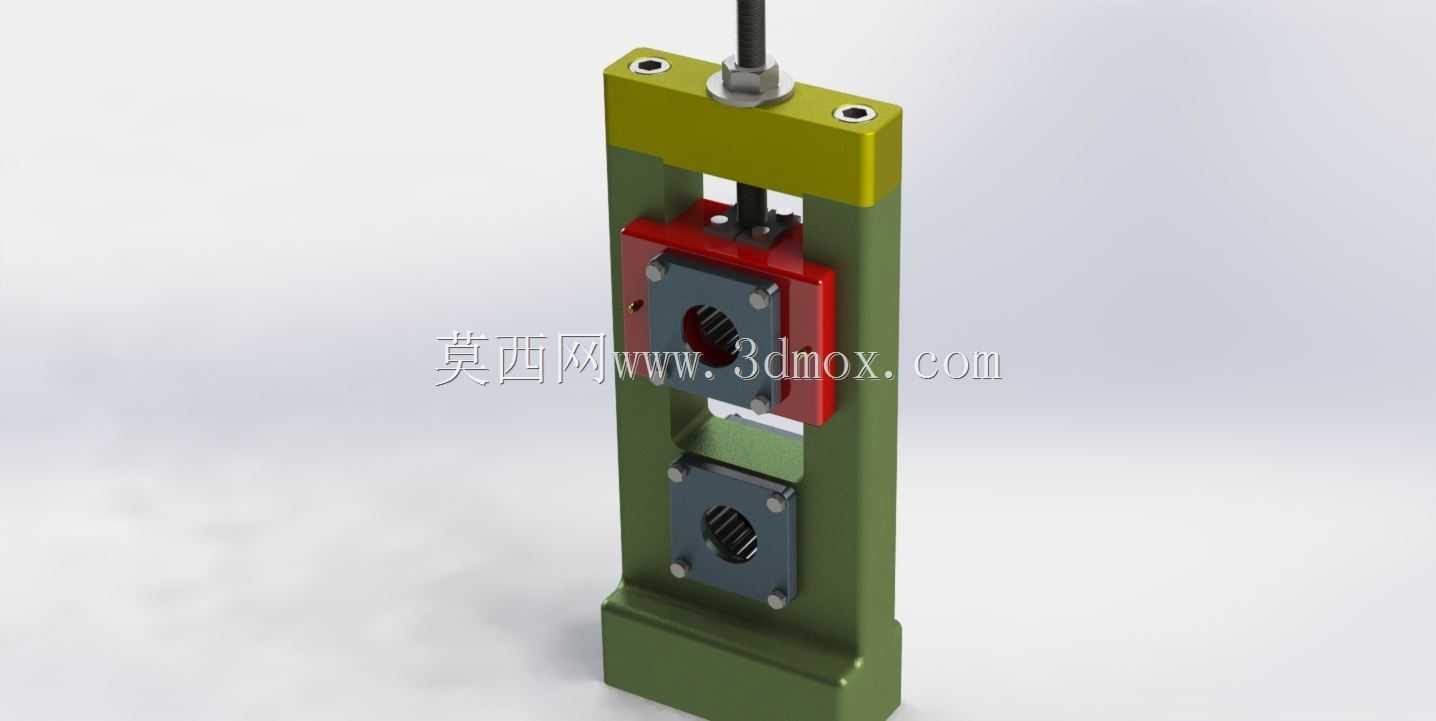

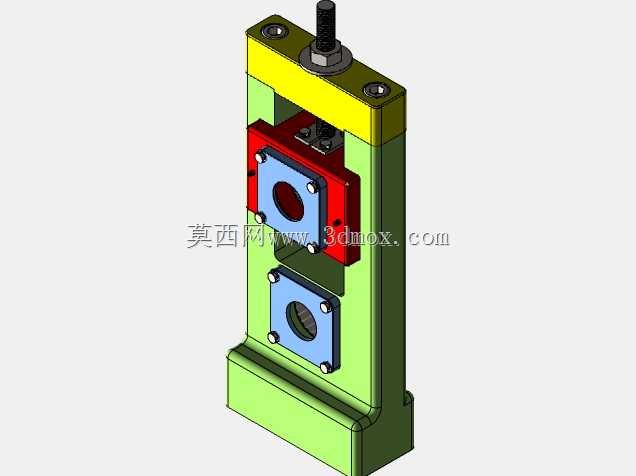

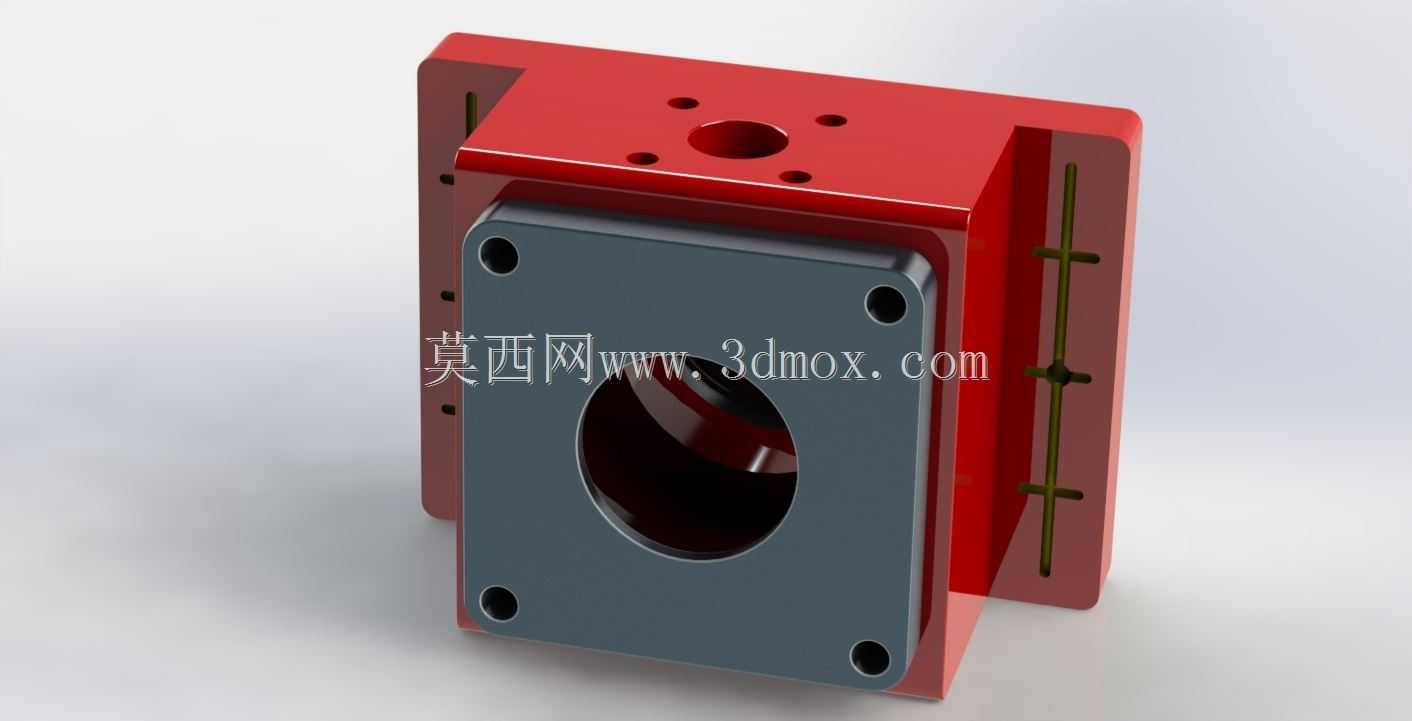

该轧机机架是小型项目带材轧制设备的核心承载构件，主要应用于实验室小批量金属薄板轧制、教学演示用小型轧钢生产线、精密薄带材试制工位等场景，承担轧辊组件定位、轧制力承载、辊系导向的核心作用，是保障带材轧制精度与设备运行稳定性的基础结构件。从实际用途来看，该机架为双辊轧机提供刚性安装基准，可适配上下成对布置的轧辊组件，通过顶部的调节结构实现辊缝间距的精准调整，以此满足不同厚度薄板的轧制压下需求，能够完成铝带、薄钢带等软质及半硬质金属带材的压延加工，适配小批量多规格的薄带生产或材料轧制性能测试场景。在功能特性上，该机架采用闭式龙门框架结构，整体具备优异的抗侧弯与抗轧制变形能力，两侧立式支撑臂为轧辊轴承座提供垂直导向空间，顶部设置的压下调节安装位可配套螺旋压下机构，实现辊缝的手动或电动微调，底部一体式基座可通过螺栓固定在安装工作台面上，保障轧制过程中设备无偏移、无异常振动；机架中部预留的辊系安装空间可同时容纳上下轧辊、轴承座及传动连接组件，两侧支撑臂的导向面可限制轴承座的水平窜动，保障轧制过程中辊缝的均匀一致性，避免带材出现厚度不均、跑偏等质量问题。从设计思路来看，该机架采用整体式框架构型，摒弃了分体式机架的连接间隙缺陷，通过对称式的结构布局保障受力均匀，顶部横梁、两侧立臂与底部基座采用等强度设计，在满足最大轧制力承载要求的前提下尽可能缩减结构冗余重量，各安装面的位置公差经过合理匹配，确保轧辊安装后轴线平行度符合薄带轧制的精度要求；机架表面的分区配色设计可清晰区分不同功能区域，便于辊系组件的安装调试与日常维护。在外形尺寸与安装边界方面，该机架整体为立式长方体构型，宽度方向适配常用的100-150mm辊身长度的小型轧辊，高度方向预留了足够的压下调节行程与辊系拆装空间，底部基座设置有对称布置的安装孔位，可直接固定在标准工业工作台或定制设备底座上，安装时需保障基座支撑面的平面度误差在允许范围内，避免机架受附加安装应力导致框架变形，进而影响轧制精度；机架两侧立臂的外侧预留有辅助组件安装位，可根据实际需求加装导卫、冷却管路、测厚组件等附属装置，拓展设备的实用功能。
