M1911A1点45口径自动手枪结构三维数模

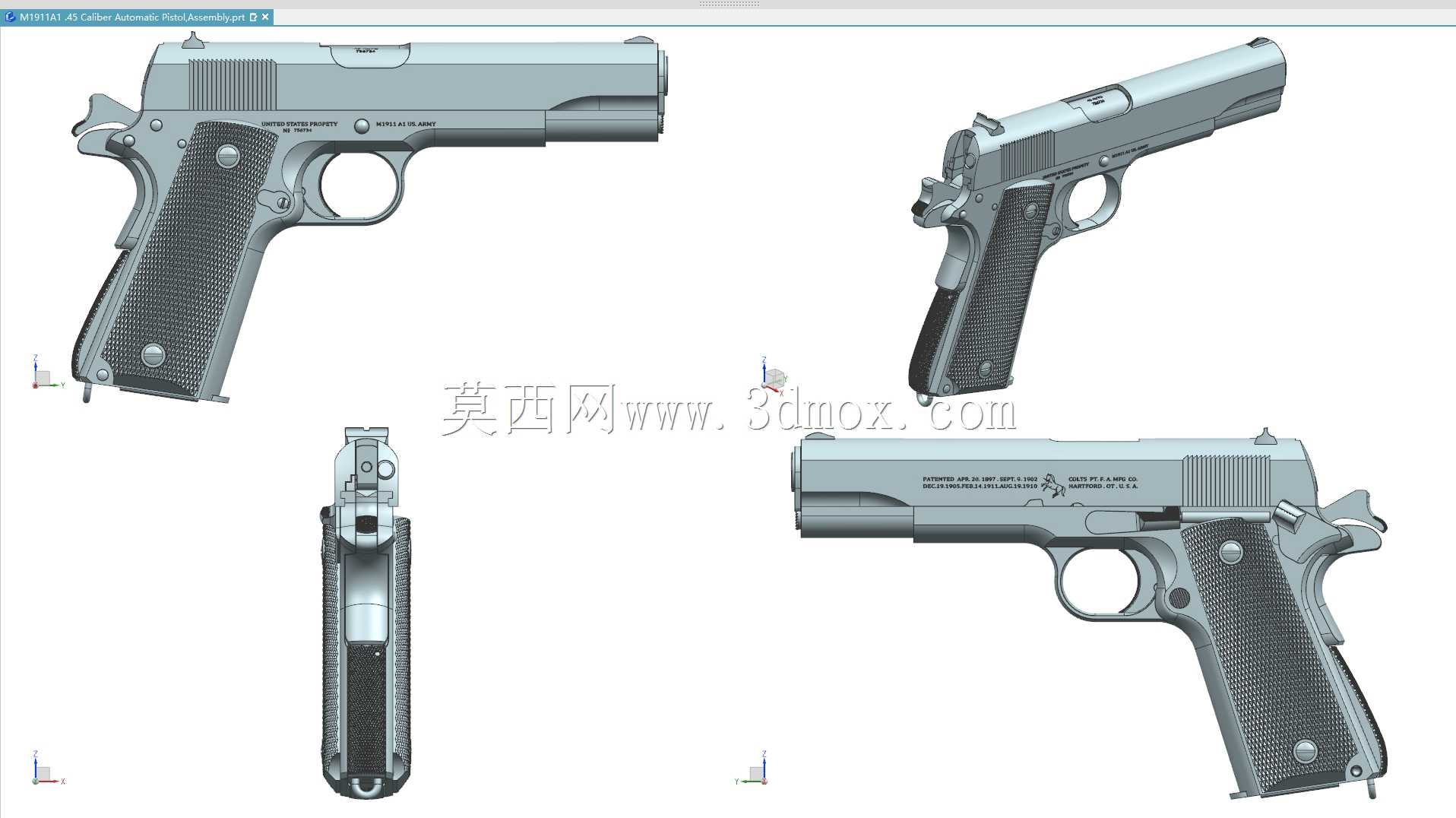

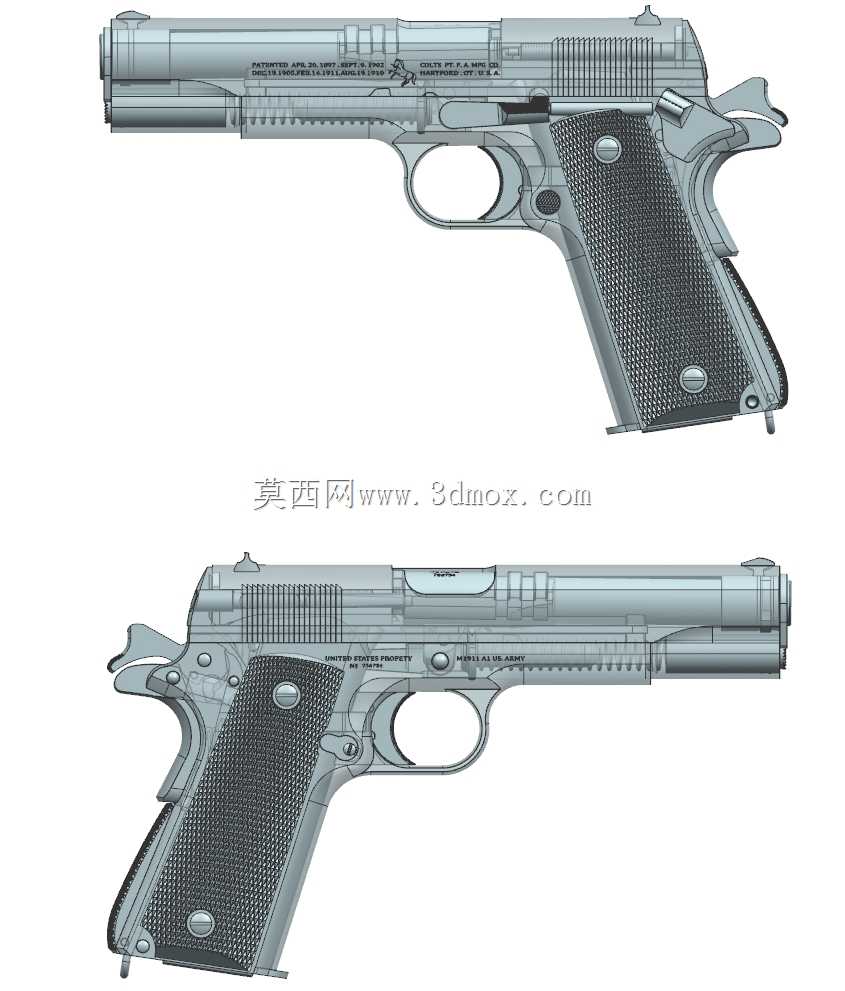

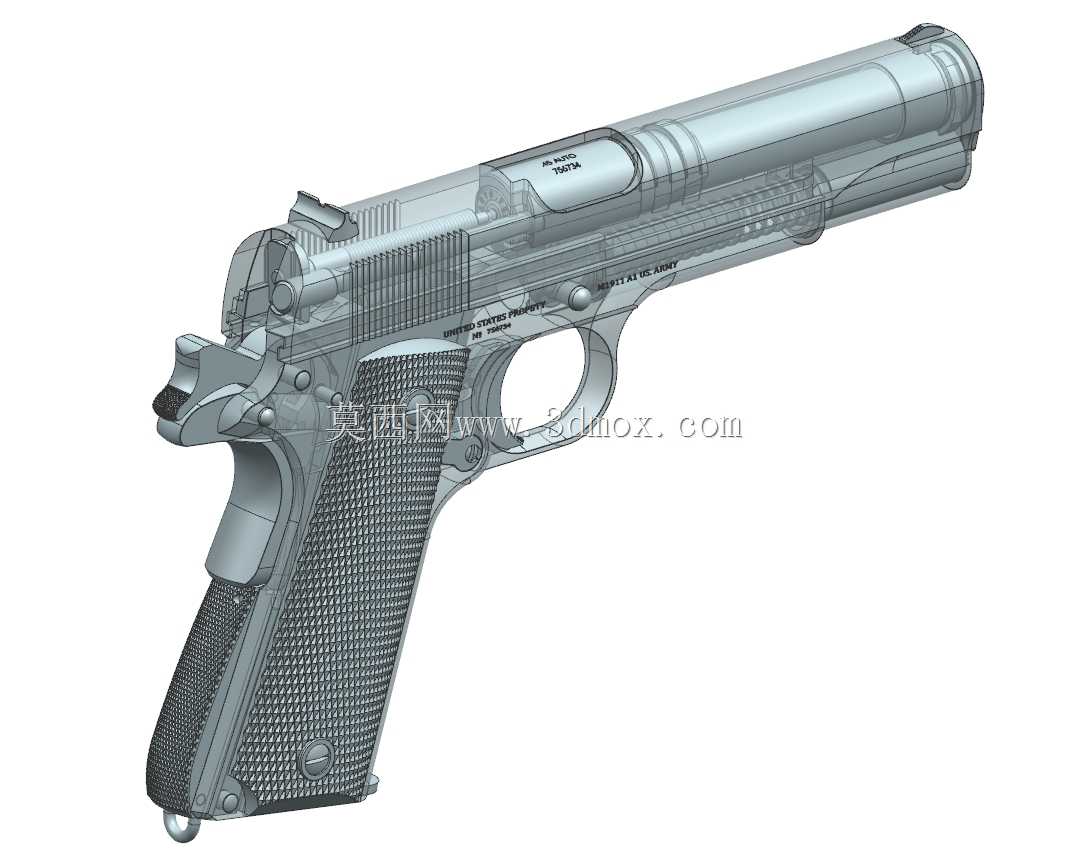

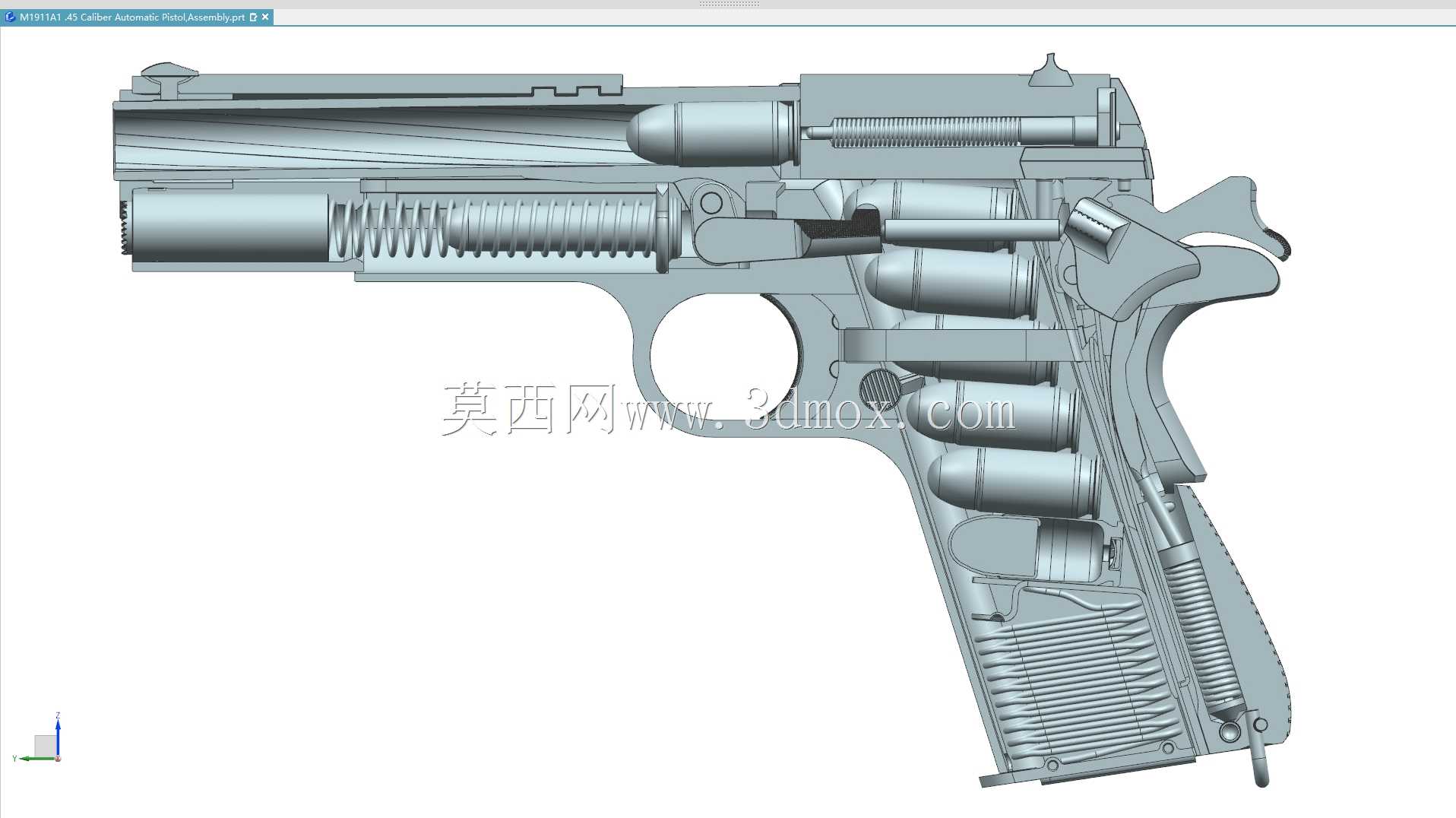

这款自动手枪的三维结构数模，完整还原了经典.45口径半自动手枪的全零件装配关系，建模过程中严格参照实物测绘的尺寸链进行公差配合校验，每一处零件的贴合面、运动间隙都按照实枪的装配逻辑做了约束设置。从结构设计逻辑来看，该型手枪采用枪管短后坐自动原理，枪管尾端的铰链结构与套筒座的连接位在数模中做了完整的运动副约束，可直观模拟击发后枪管与套筒协同后坐、铰链下摆完成枪管偏移开锁的完整动作流程，套筒内部的抽壳钩、抛壳挺位置完全对应实弹射击时的弹壳抛出轨迹，没有出现结构干涉的问题。握把部分的木质护板做了贴合手型的弧度处理，数模中保留了护板表面的防滑纹理与固定螺钉的沉孔结构，握把角度按照实战握持的指向性做了还原，射手自然持握时枪口可快速对准目标位置，符合该型手枪列装多年来的人机工程设计积累。套筒座上的手动保险、握把保险、空仓挂机杆的位置都按照实际操作的行程做了限位设置，手动保险扳动到锁定位时可完全阻挡扳机的转动行程，握把保险只有在握持时被压下才能解除对击针的阻挡，多重保险的结构逻辑在数模中可通过运动仿真完整复现。作为轻武器结构设计的参考数模，该模型可用于枪械原理教学、结构逆向参考、战术装具适配设计等场景，在做装具适配时，可直接提取套筒座下方、套筒外侧的安装面尺寸，匹配战术灯、激光指示器等附件的安装接口，不需要额外做尺寸测绘。击发机构内部的击锤、阻铁、扳机连杆的传动比在建模时做了反复校验，扣动扳机时的力传递路径完全符合实枪的扳机力特性，击锤待击、解脱的转动行程没有多余的虚位，弹匣部分的托弹簧、托弹板、弹匣卡笋的配合结构也做了完整还原，可模拟弹匣插入、卡笋锁紧、按压卡笋释放弹匣的完整动作，每一发子弹在弹匣内的排列角度、抱弹口的约束尺寸都参照实弹匣的尺寸做了设置，避免出现供弹轨迹干涉的问题。
