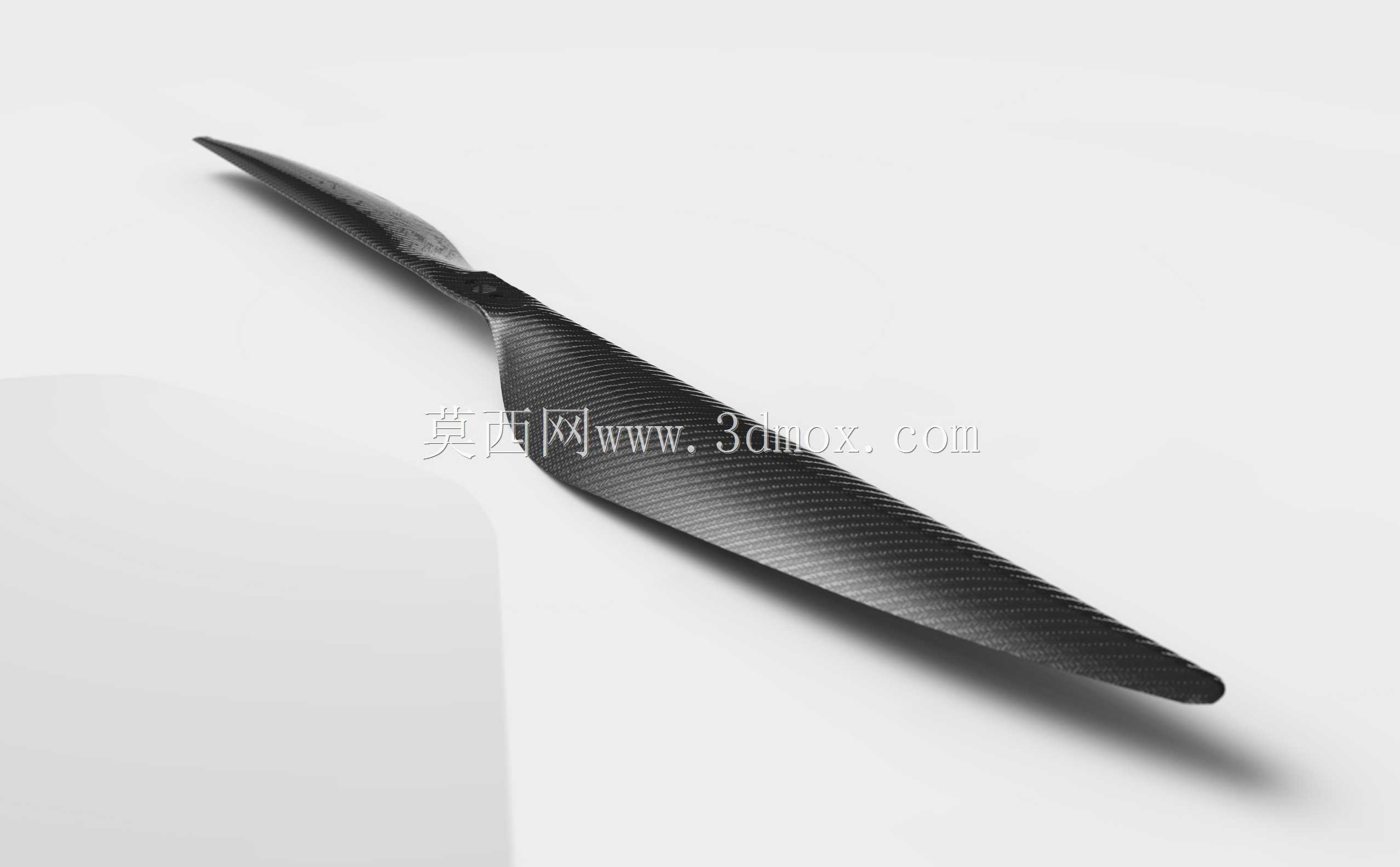

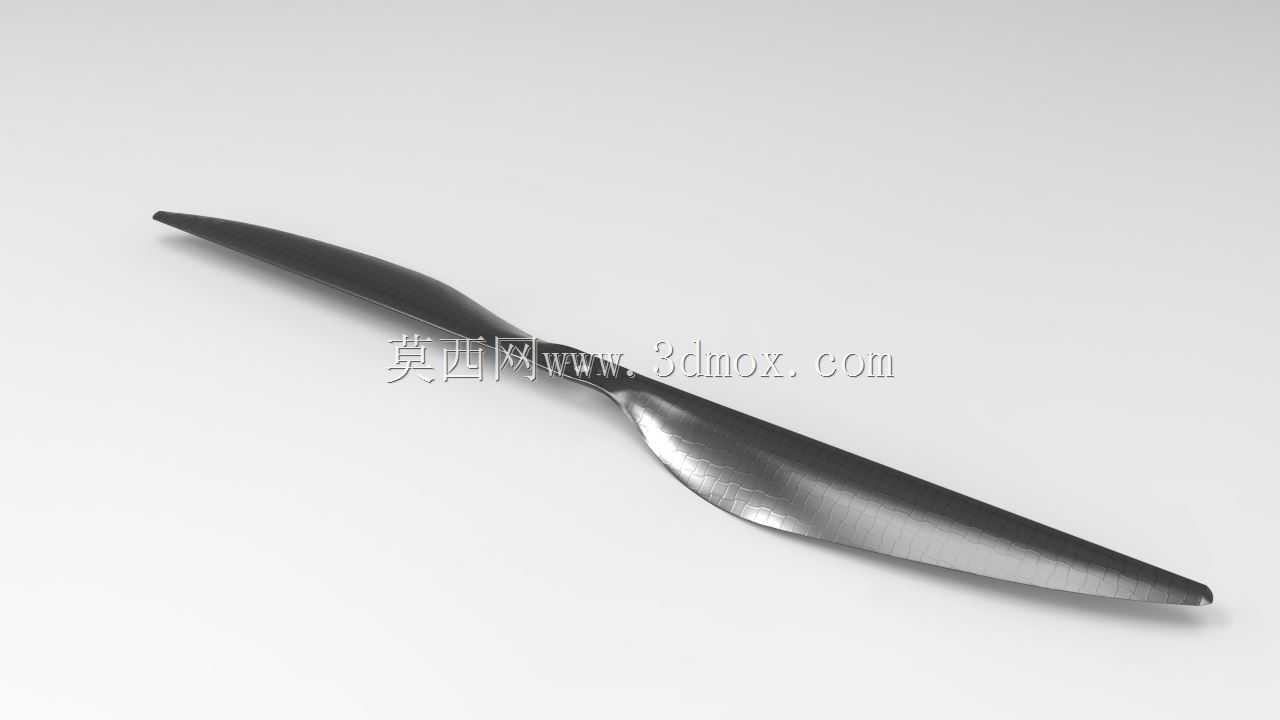

适配老虎电机的碳纤维螺旋桨结构设计

这款螺旋桨主要面向多旋翼无人机的动力输出场景，适配15寸规格的动力电机，在航拍测绘、农林植保、小型物流配送类无人机上都能适配使用，核心作用是将电机输出的旋转扭矩转化为轴向升力，为整机提供稳定的飞行动力支撑。从结构设计逻辑来看，桨叶采用了变截面翼型布局，从桨根到桨尖的弦长逐步收窄，翼型相对厚度也同步递减，这种设计能够匹配不同半径位置的线速度差异，让桨叶各个展向位置都能维持在合理的迎角区间，减少翼尖涡流带来的诱导阻力损失，同时降低桨叶旋转过程中的气动噪声。材质选用碳纤维复合材料，相比传统的尼龙、ABS材质桨叶，碳纤维材质的比强度更高，在相同结构强度要求下可以做到更薄的桨叶截面，进一步降低气动阻力，同时材料本身的抗疲劳性能更好，能承受高转速下的交变载荷，长时间飞行也不容易出现桨叶形变导致的动平衡偏移问题。尺寸上该桨为15英寸直径、5英寸螺距规格，安装孔位匹配对应电机的输出轴安装基准，安装时需要注意桨叶的正反朝向，确保旋转时翼型的迎风面朝向正确，避免升力反向。桨根位置做了加厚补强处理，避免高速旋转时桨根位置因应力集中出现断裂风险，桨叶表面做了光滑的气动修型，没有多余的凸起结构，能减少飞行过程中的空气摩擦阻力。在实际装机使用时，需要搭配对应拉力等级的电机，确保电机的KV值与桨叶规格匹配，避免电机负载过大出现过热烧损的问题，同时安装前要做动平衡校准，减少高速旋转时的整机振动，避免振动传递到飞控或者航拍载荷上影响飞行稳定性与成像效果。桨叶的气动外形经过多轮迭代优化，在悬停工况下的升力效率表现优异，相同拉力输出下的功耗更低，能够有效延长无人机的续航时间，同时桨叶的刚性表现足够，在大机动飞行或者遇到突发气流扰动时，桨叶形变量控制在合理区间，不会因为形变导致螺距出现大幅变化，保障飞行姿态的可控性。针对四旋翼飞行器的布局特点，该桨分为正反桨配对使用，抵消单桨旋转带来的反扭矩，让整机在悬停时不需要额外输出偏航修正力矩，进一步降低动力系统的无效功耗。
