小型卧式承压储气罐体结构设计

这款卧式储气罐体是工业压缩空气系统中的核心缓冲储能部件，主要应用于中小型机加工车间、汽修门店、小型自动化生产线的气源配套场景，也可适配小型空压机站的末端稳压环节，用来储存压缩空气、平缓气源压力波动，避免空压机频繁启停带来的气压冲击，同时可以沉淀压缩空气中夹带的部分冷凝水分，保障下游用气设备的气压稳定。从实际用途来看，该罐体可承接空压机输出的压缩空气，为气动扳手、气动夹具、气动喷枪等各类气动工具提供稳定的压力气源，也可作为小型气动控制系统的蓄能单元，在瞬时大流量用气场景下补充供气量，避免管路压降过大影响设备正常运行。

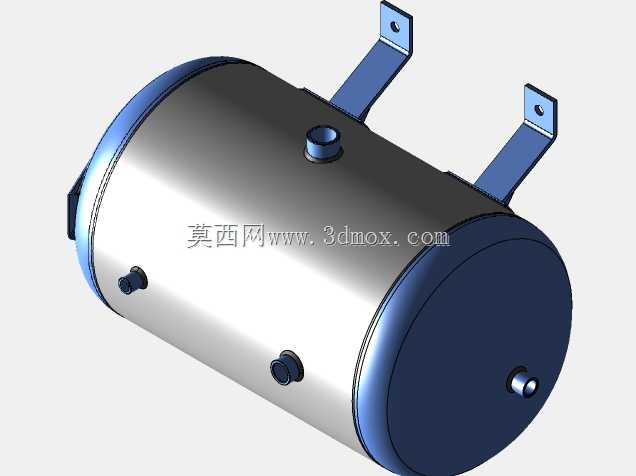

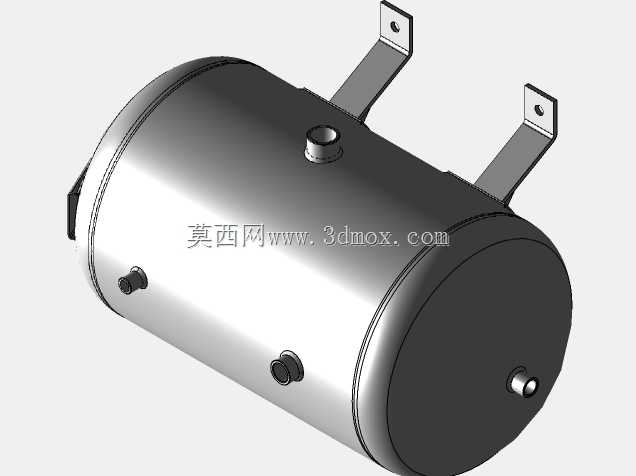

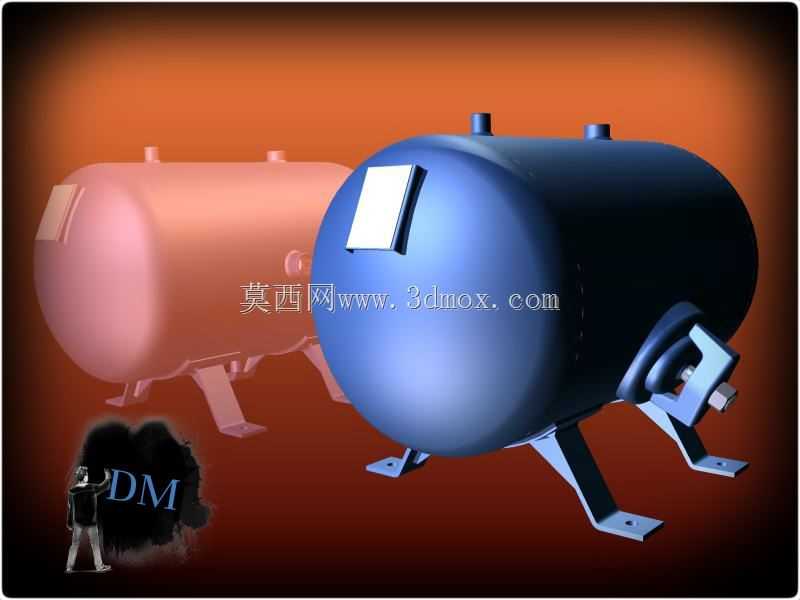

在功能特性设计上，这款罐体额定承压10巴，额定储容53升，可适配常规中小型用气场景的需求，工作温度覆盖零下10摄氏度到100摄氏度的区间，能够满足多数常规工业车间的环境使用要求，无需额外加装温度防护结构即可稳定运行。罐体采用卧式布局设计，相比立式同容积罐体，整体重心更低，安装后稳定性更强，对安装地面的承重要求更低，也更适配层高有限的车间空间布局。罐体顶部设置两个标准规格的外接管路接口，可分别对接进气、出气支路，也可根据实际管路需求加装安全阀、压力表等配套附件，侧方预留的检修口结构可方便后期开展内部清理、焊缝检测等维护作业。

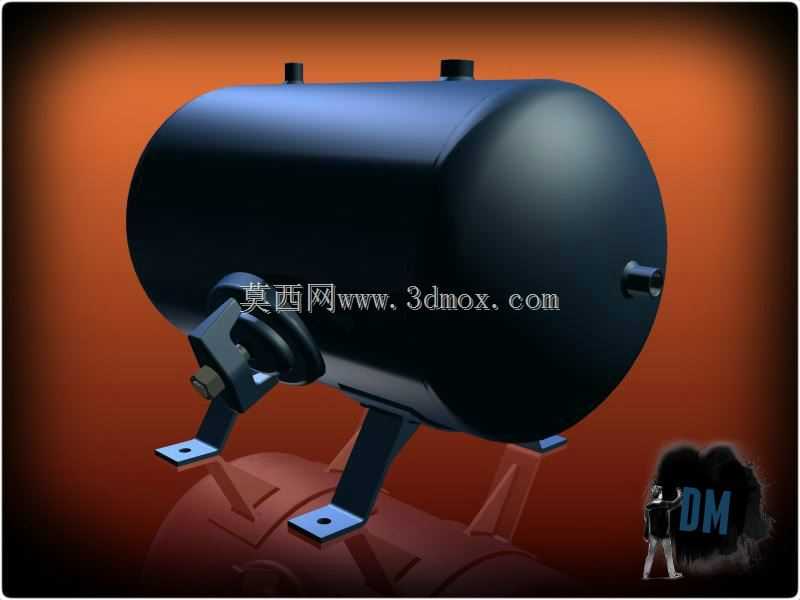

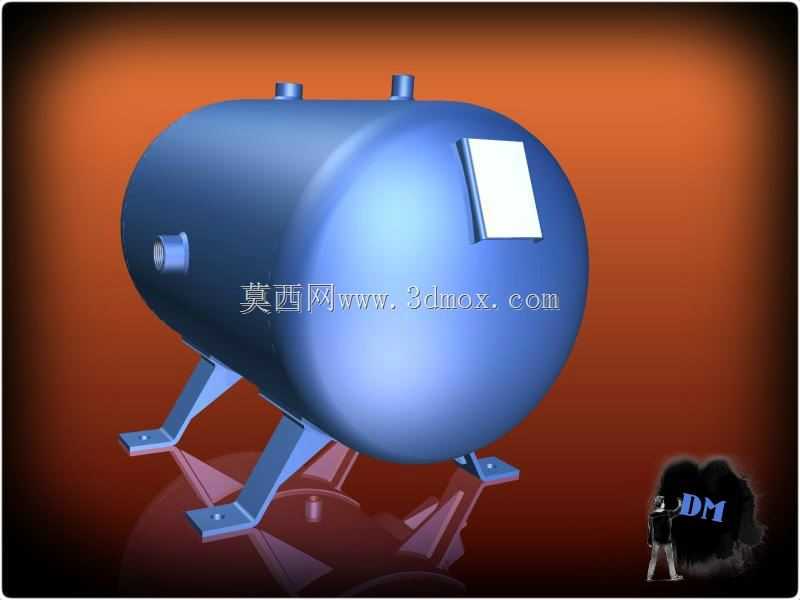

设计思路上，整体采用椭圆封头搭配圆柱形筒体的经典压力容器结构，筒体与封头的连接焊缝做圆弧过渡处理，可有效分散承压状态下的应力集中点，降低长期承压运行的疲劳损伤风险。底部配套的三个鞍式支撑脚采用折弯成型结构，每个支撑脚底部预留安装固定孔，安装时可通过膨胀螺栓与地面基础牢固连接，避免罐体运行过程中受管路振动影响出现移位。支撑脚与筒体的连接位置做了贴合式弧度设计，增大接触面积的同时分散支撑点的局部应力，避免长期承重出现筒体局部变形。从安装边界来看，该罐体卧式布局下整体长度适配常规小型气源站的安装空间，宽度方向预留足够的管路操作空间，高度方向不会遮挡车间常规管路排布，安装时只需保证罐体水平放置，支撑脚固定牢固，外接管路做好密封处理即可投入使用，整体安装流程简便，后期维护成本较低，能够长期稳定为用气端提供可靠的压缩空气储备。
