RCT无刷万向节云台结构设计方案

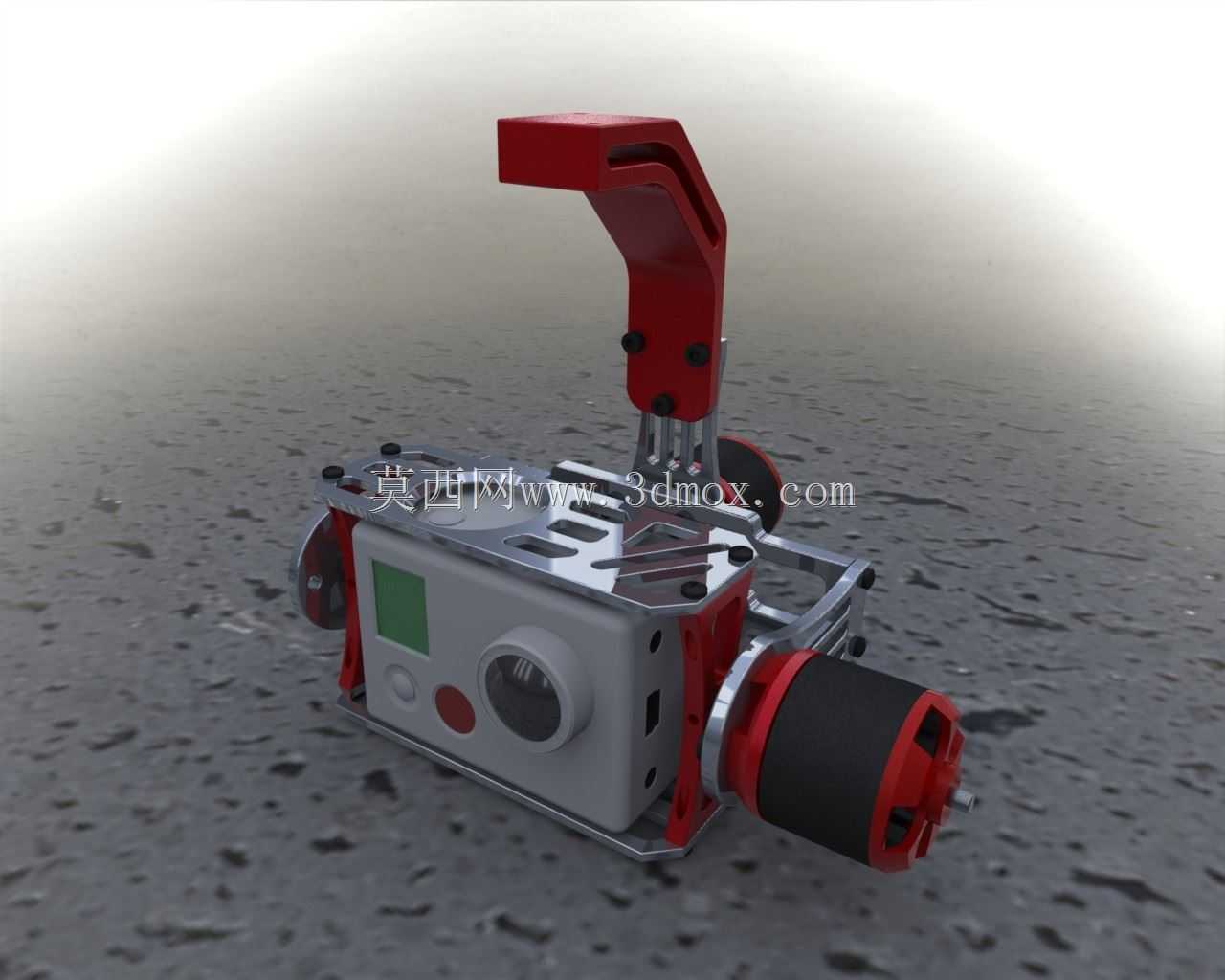

这款RCT无刷万向节主要面向小型航拍、机载视觉检测等场景的姿态稳定需求，作为小型飞行器、地面移动巡检设备的核心姿态调整部件，可在载体行进、转向、产生颠簸振动的工况下，持续为搭载的功能模块提供稳定的姿态基准，抵消载体运动带来的角度偏移，避免画面抖动、检测视角偏移等问题，适配轻量化机载设备的安装使用需求。

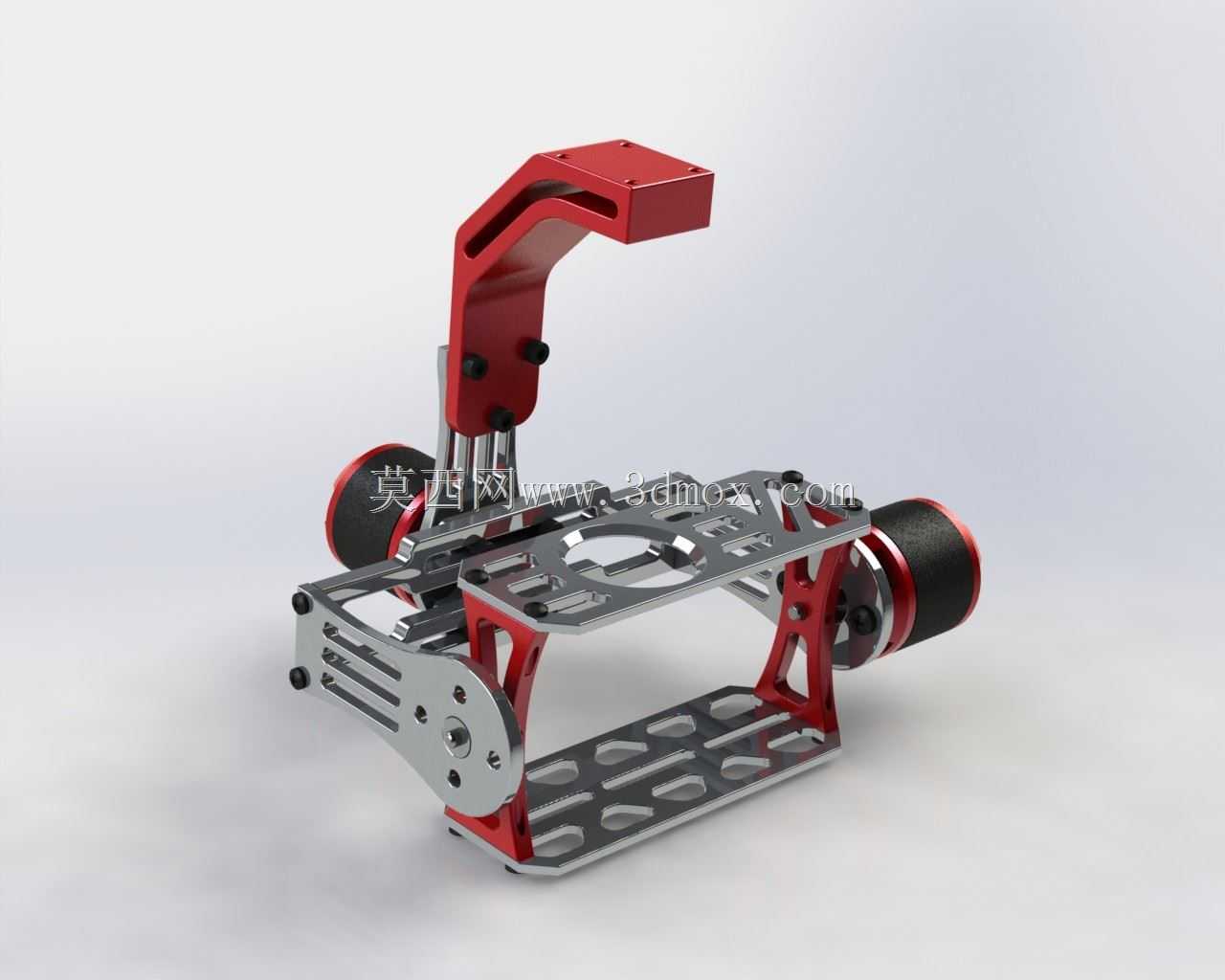

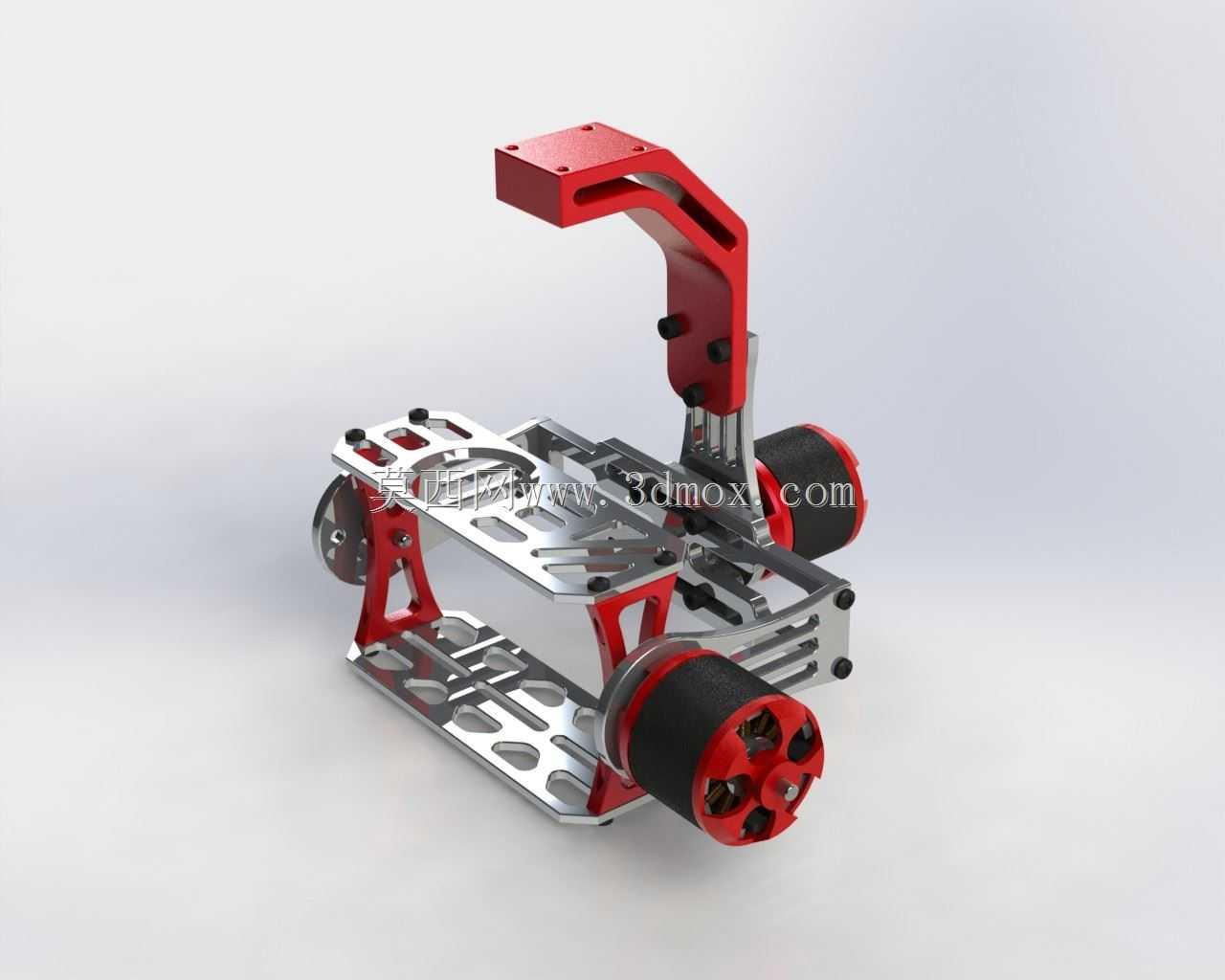

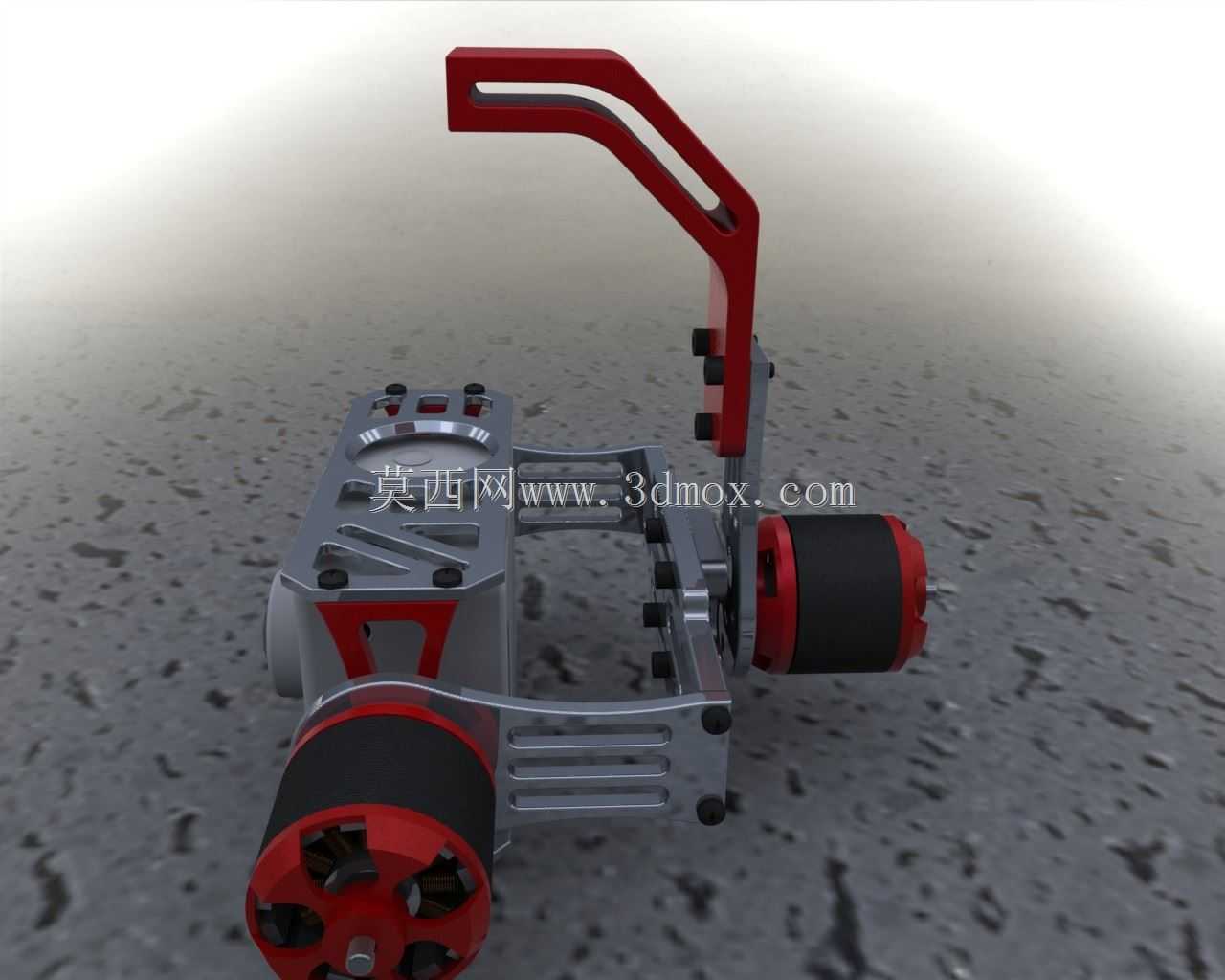

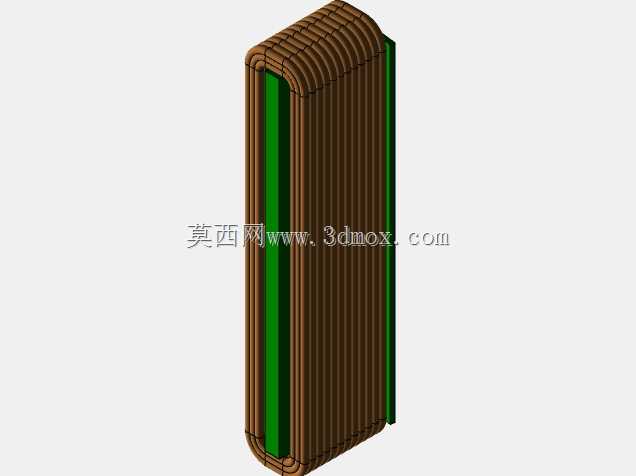

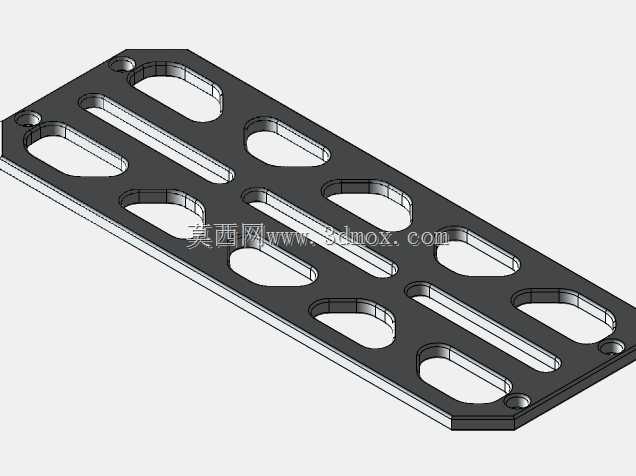

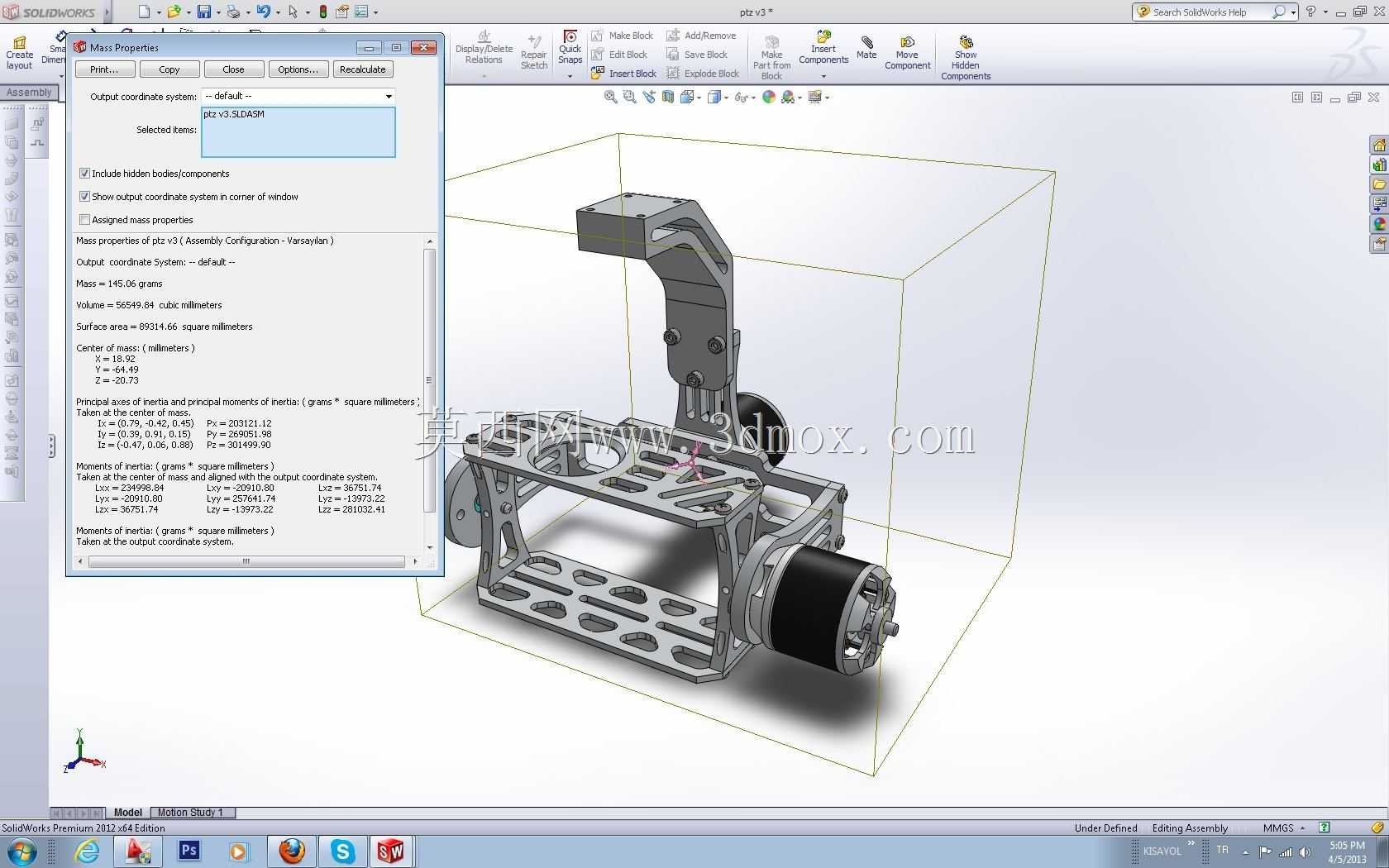

整体采用铝制切削结构作为主体承载框架，兼顾结构强度与轻量化控制，整体自重控制在145g，不会给搭载载体带来过多的负载负担，适配搭载2210规格无刷电机的动力配置，双轴联动的结构设计可实现俯仰、横滚两个维度的角度调整，能够根据载体的实时姿态快速响应调整，抵消不同方向的角度扰动。结构设计上采用镂空式的框架布局，在保证框架整体刚性、避免高速调整时产生结构形变的前提下，尽可能去除非承载区域的多余材料，既降低了整体自重，也给动力线路、信号线路预留了充足的走线空间，避免线路在关节转动过程中出现拉扯、磨损的问题。

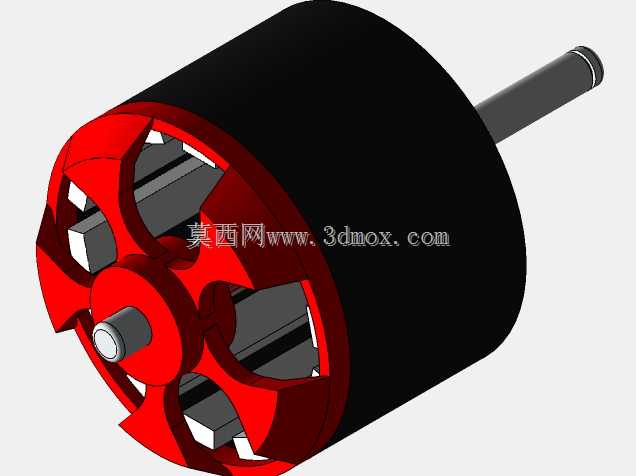

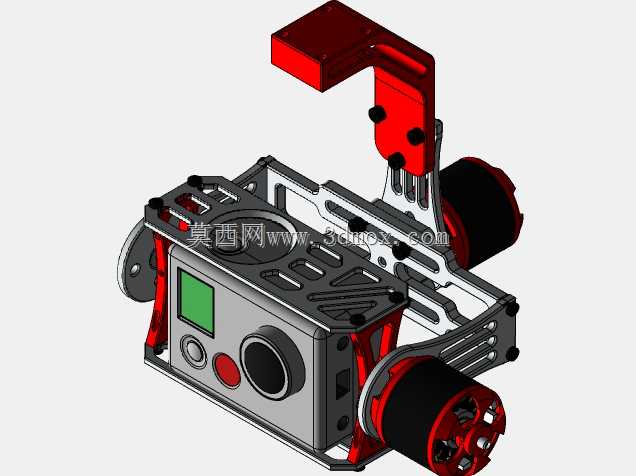

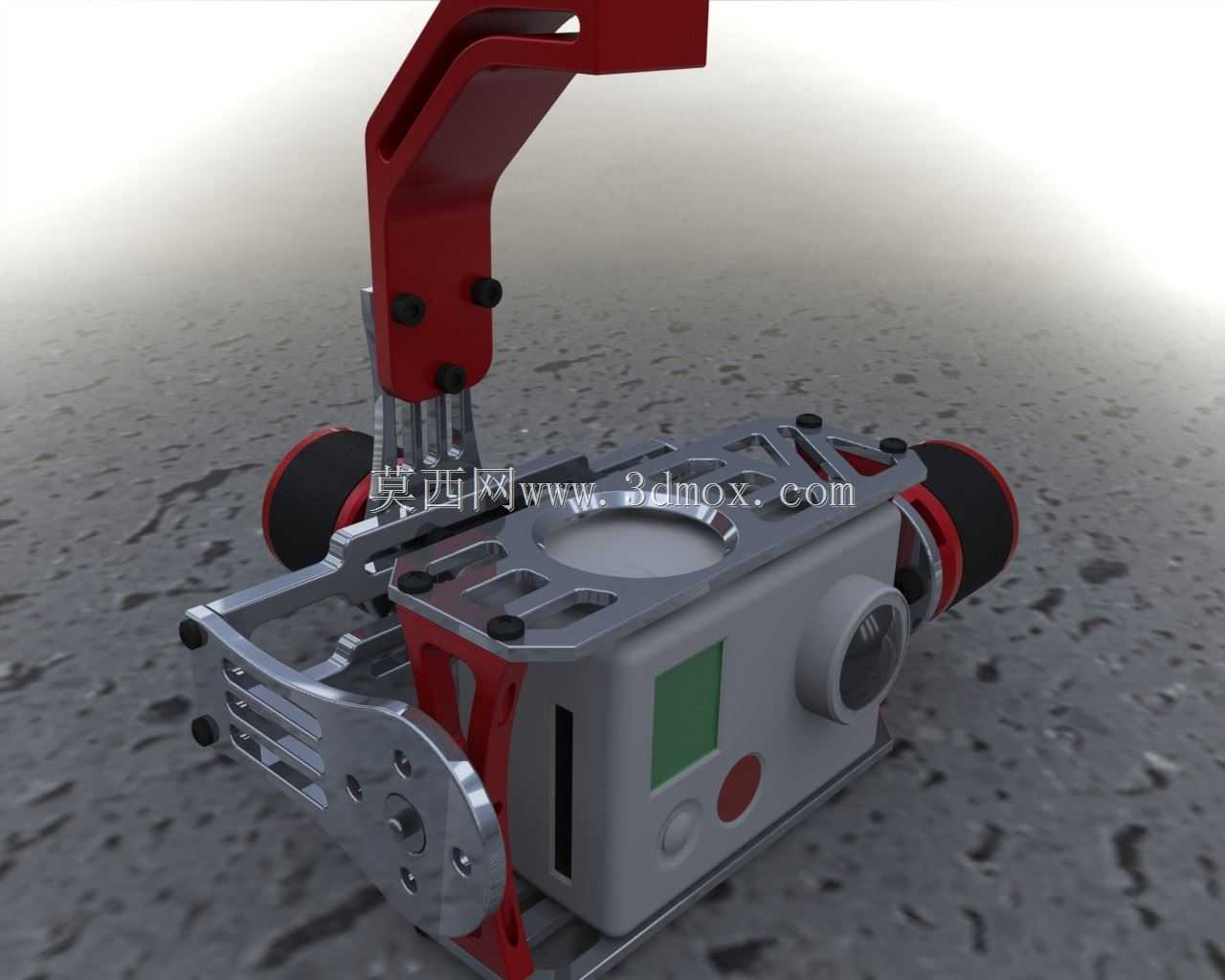

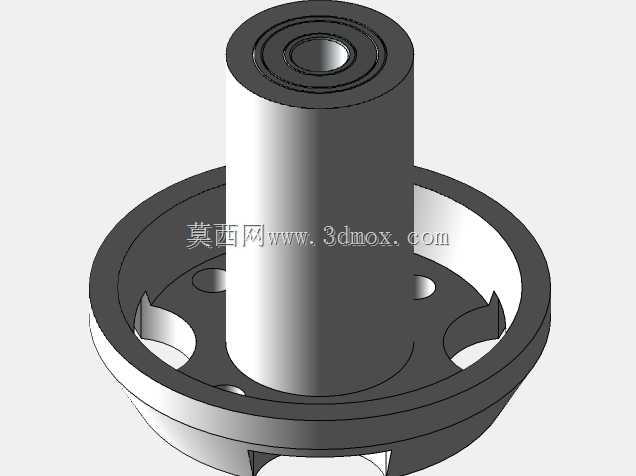

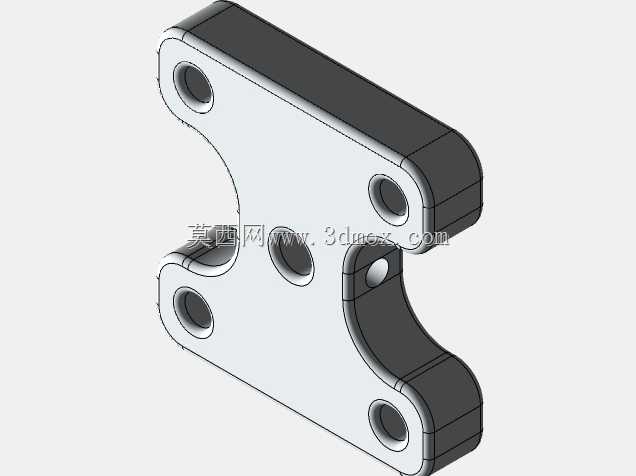

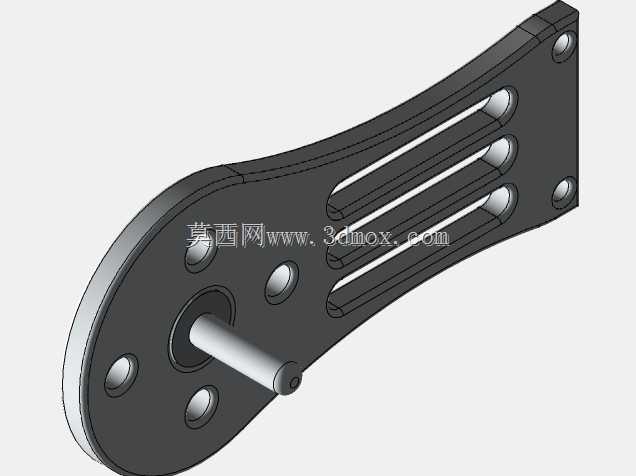

安装边界方面，主体框架预留了标准化的电机安装位，可直接适配对应规格的无刷电机直连安装，无需额外设计转接结构，关节处的转动副采用紧凑的叠层布局，将转动间隙控制在极小范围内，避免调整过程中出现回程差影响姿态控制精度。上部的提挂式安装臂可直接与载体的挂载点连接，安装接触面做了平整化处理，保证连接后的结构同轴度，避免安装偏差带来的额外振动。前端的搭载位可根据使用需求适配不同的功能模块，整体结构无突出的尖锐棱角，在转动全程不会出现结构干涉，可实现对应角度范围内的顺畅转动。

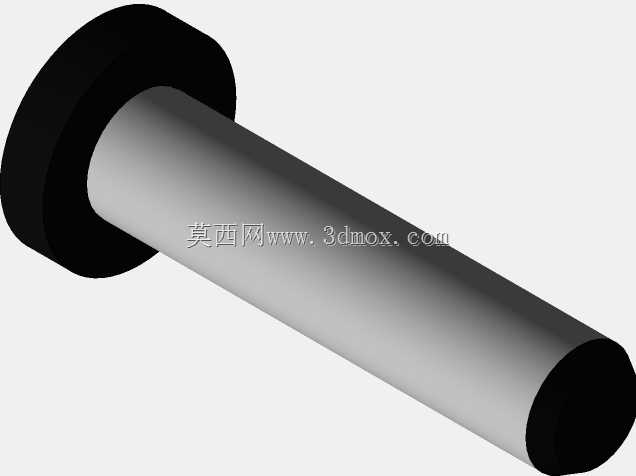

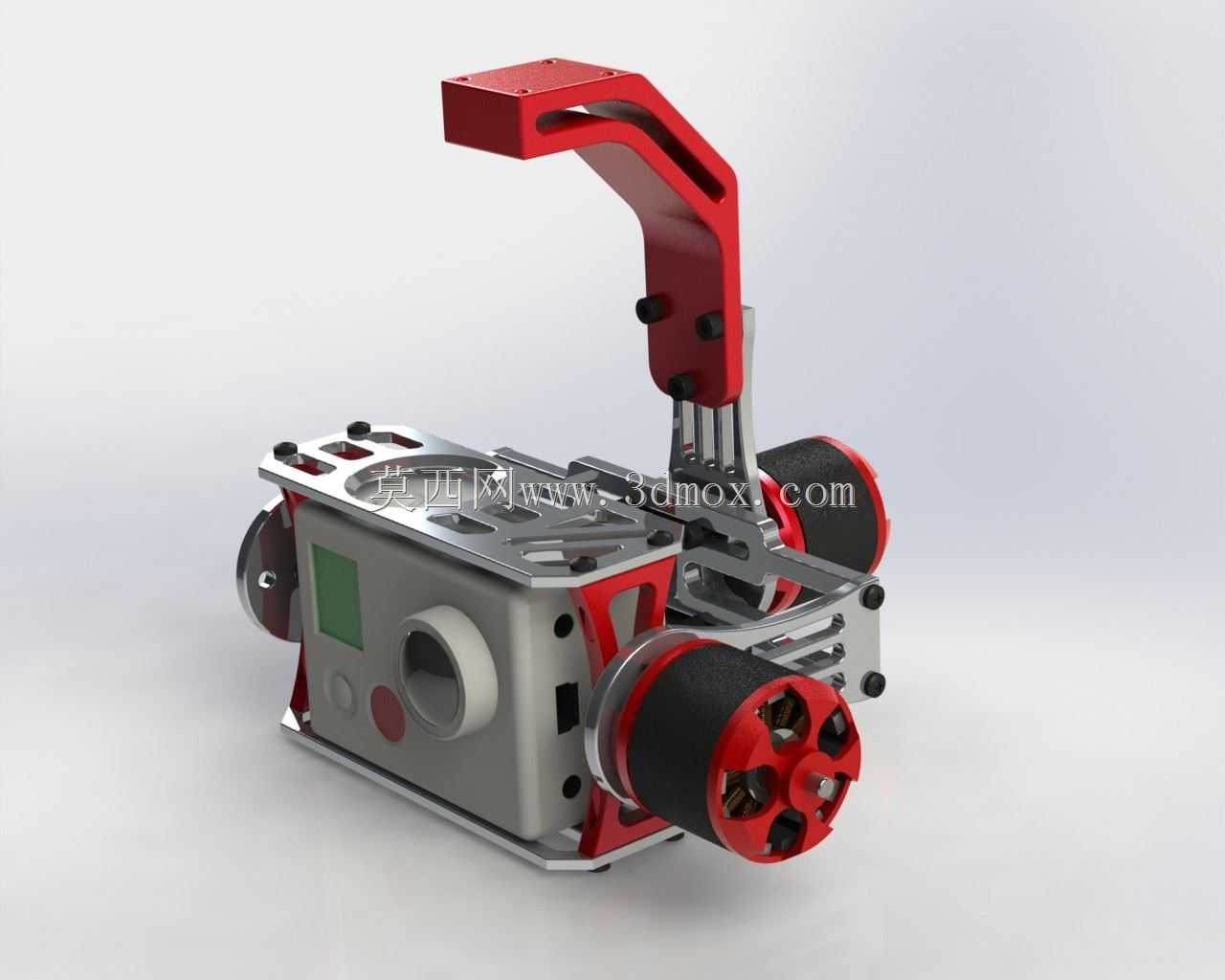

设计过程中充分考虑了户外使用的工况需求，铝制结构本身具备较好的抗形变能力与环境耐候性，各个连接点位都预留了充足的锁付位置，可通过紧固件实现牢固连接，在持续的振动工况下也不会出现连接松动的问题。双电机对称式的布局让整体结构的重心落在转动轴线上，降低了电机调整时的动力负载，也让整体姿态调整的响应速度更快、控制精度更高，能够适配高速运动场景下的实时姿态补偿需求，无需额外加装配重块即可实现整体结构的静平衡，进一步压缩了整体的结构体积与自重。
