越野摩托车18寸辐条后轮总成结构设计

这套18寸越野摩托车后轮结构，主要适配非铺装路面骑行的越野摩托使用场景，覆盖林道穿越、场地越野、拉力骑行等复杂工况下的行走承载需求，是越野摩托传动与行走系统的核心集成部件。从实际使用场景来看，越野路面存在大量碎石、坑洼、陡坡冲击，后轮作为直接承接动力输出与地面冲击的部件，既要保证动力传递的可靠性，也要兼顾冲击缓冲与抓地性能，设计过程中需要平衡刚性、重量与抗冲击能力三者的关系。

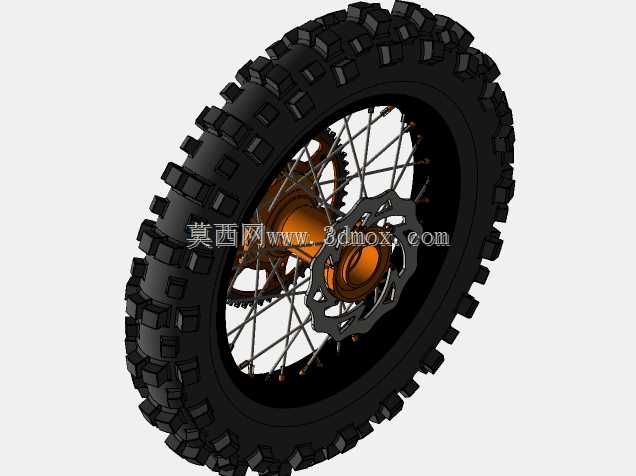

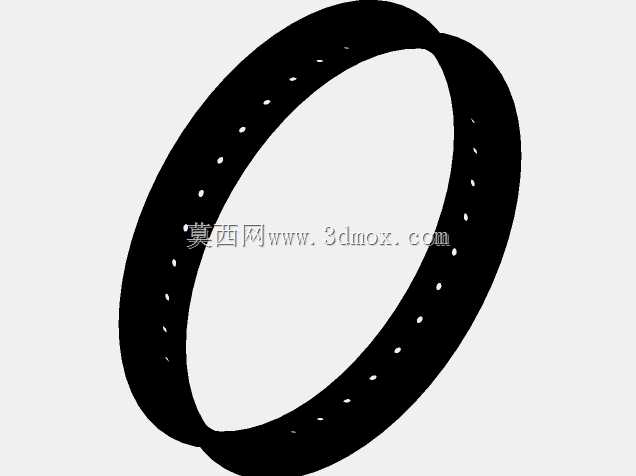

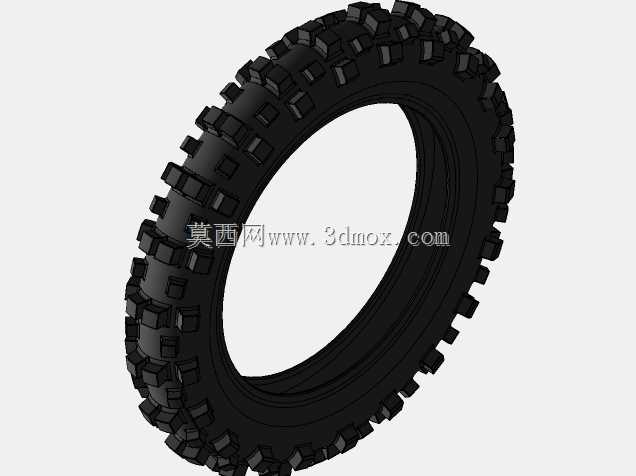

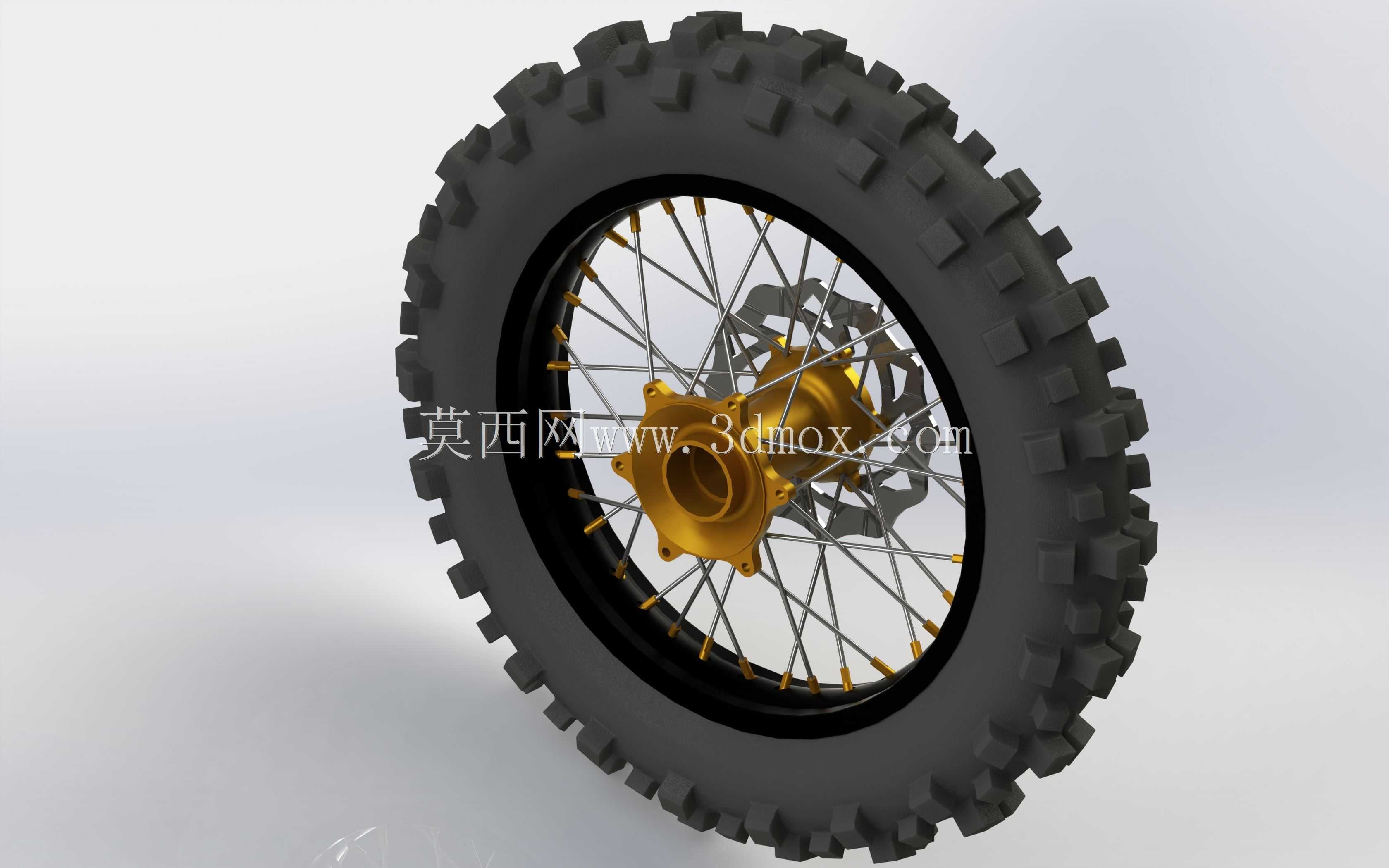

整体结构采用钢丝辐条搭配铝合金轮毂的经典越野轮组方案，辐条采用交叉编织的排布方式，相比一体铸造轮毂，能通过辐条的微小形变吸收路面传来的高频冲击，避免硬连接导致的轮毂开裂问题，同时单根辐条可单独调整张紧度，后期维护更换成本更低，适配越野场景下高频损耗的维护需求。轮辋采用18寸直径规格，匹配大颗粒块状越野轮胎，胎块高度与排布间距专门针对松散泥土、砂石路面设计，能在低附着力路面嵌入地面获得足够抓地力，同时胎体侧壁做了加厚处理，可抵御碎石切割与低气压冲击下的胎唇脱开风险。

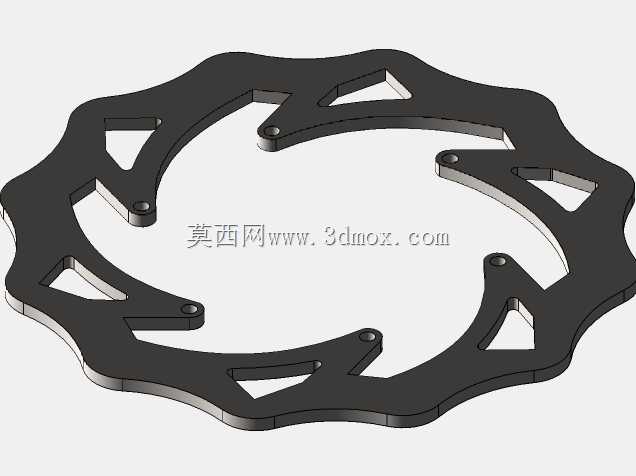

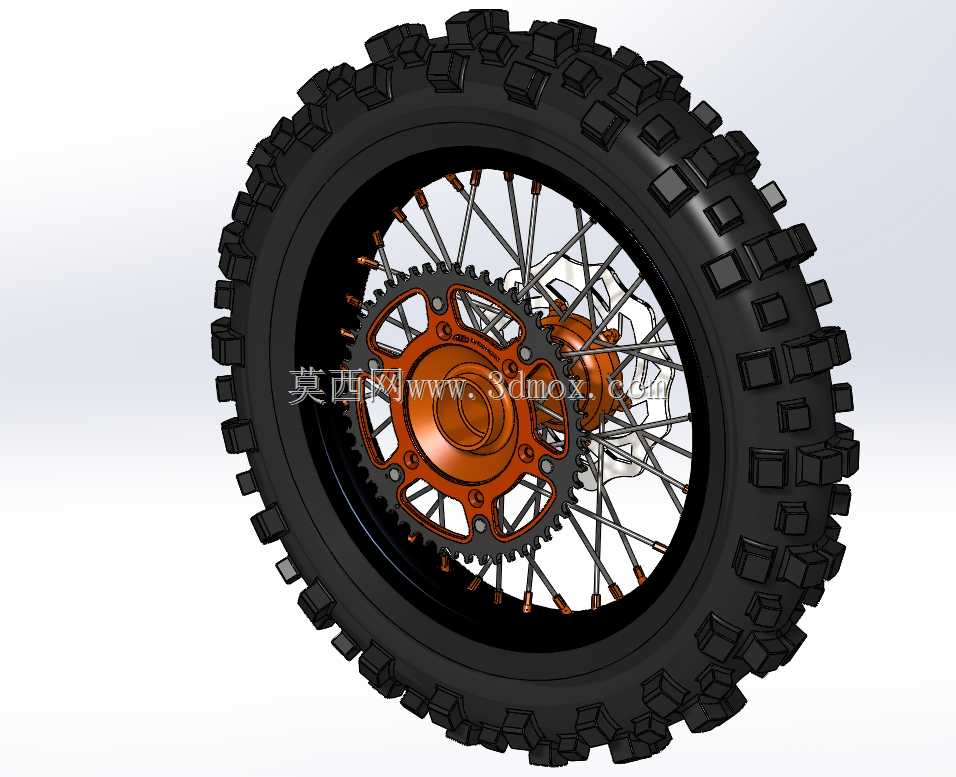

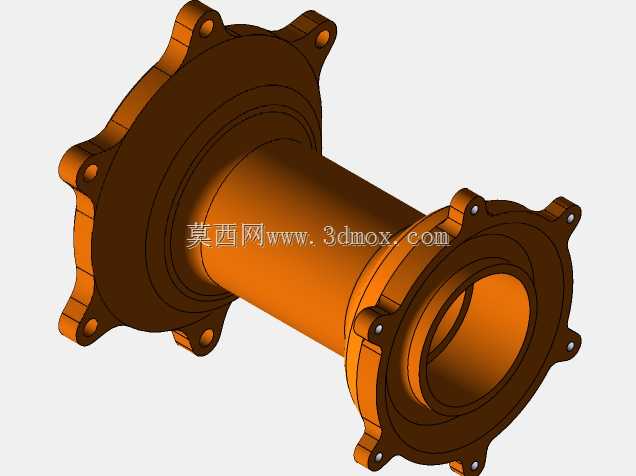

轮毂中心集成了双盘式传动链轮与碟刹安装基座，橙色阳极氧化的轮毂芯采用镂空减重设计，在保证轴承安装位刚性的前提下，尽可能降低非簧载质量，提升悬挂系统的响应速度。链轮采用大小双盘组合结构，可适配不同齿比的传动需求，满足低速扭矩输出与高速巡航的不同动力调校需要，安装位采用对称螺栓固定结构，保证动力传递过程中受力均匀，避免偏载导致的链轮磨损过快问题。碟刹安装位预留了标准浮动碟安装孔位，可适配不同规格的越野摩托刹车系统，安装端面做了平面度公差控制，保证刹车盘安装后无偏摆，避免刹车抖动问题。

安装边界方面，轮轴采用标准直径的贯通式轴孔，适配主流越野摩托的后平叉安装开档尺寸，辐条的张紧角度经过反复校核，保证轮辋与轮毂的同轴度公差控制在骑行允许范围内，避免高速行驶时的轮组跳动问题。轮胎与轮辋的配合采用标准压合结构，适配常规真空胎与内胎两种安装方案，可根据不同骑行场景选择对应的轮胎配置。链轮与后摇臂、链条的间隙经过校核，在悬挂全行程压缩过程中不会出现干涉问题，保证极限工况下的传动可靠性。
