石油天然气撬装集成管路输送设备

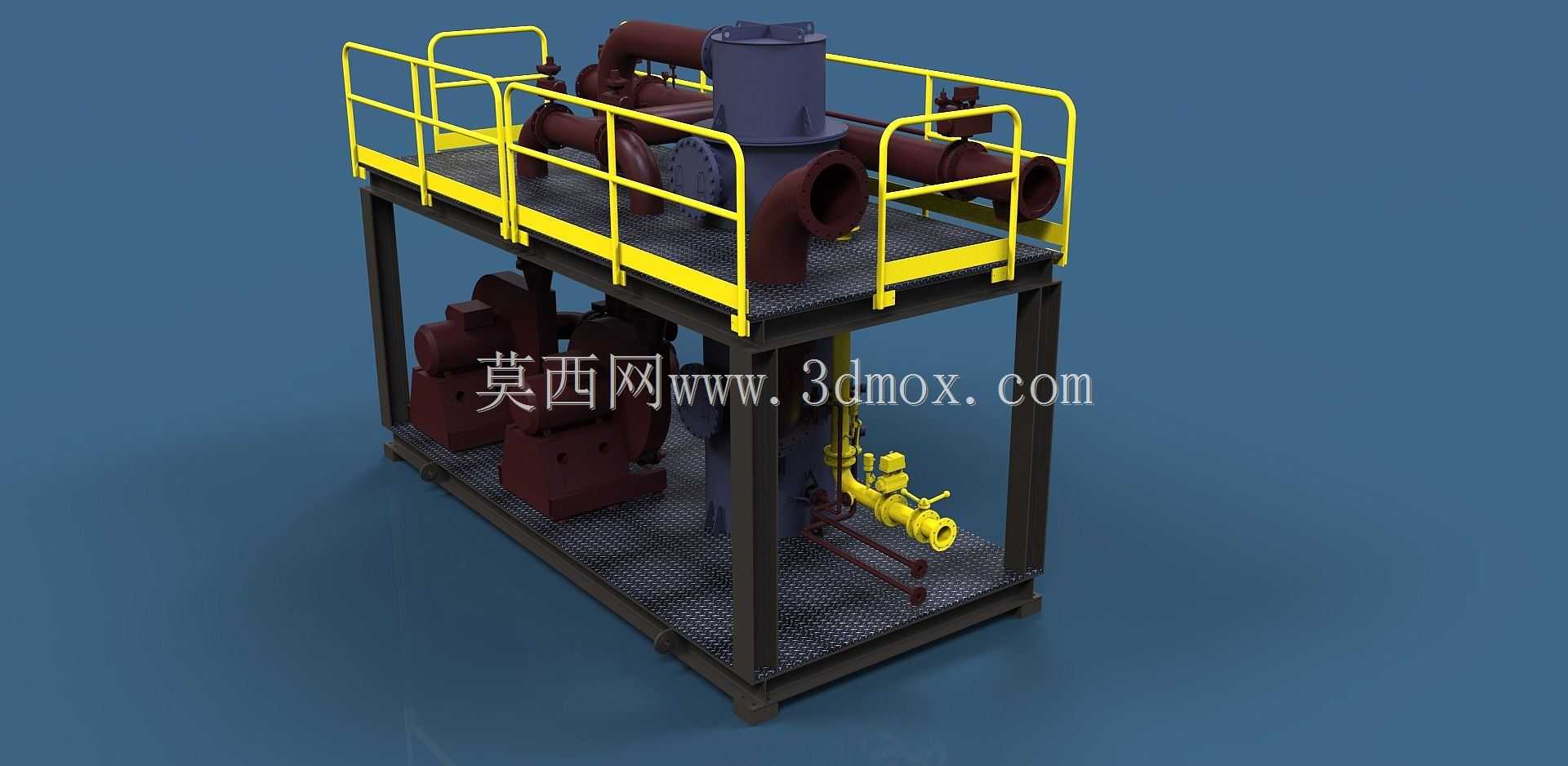

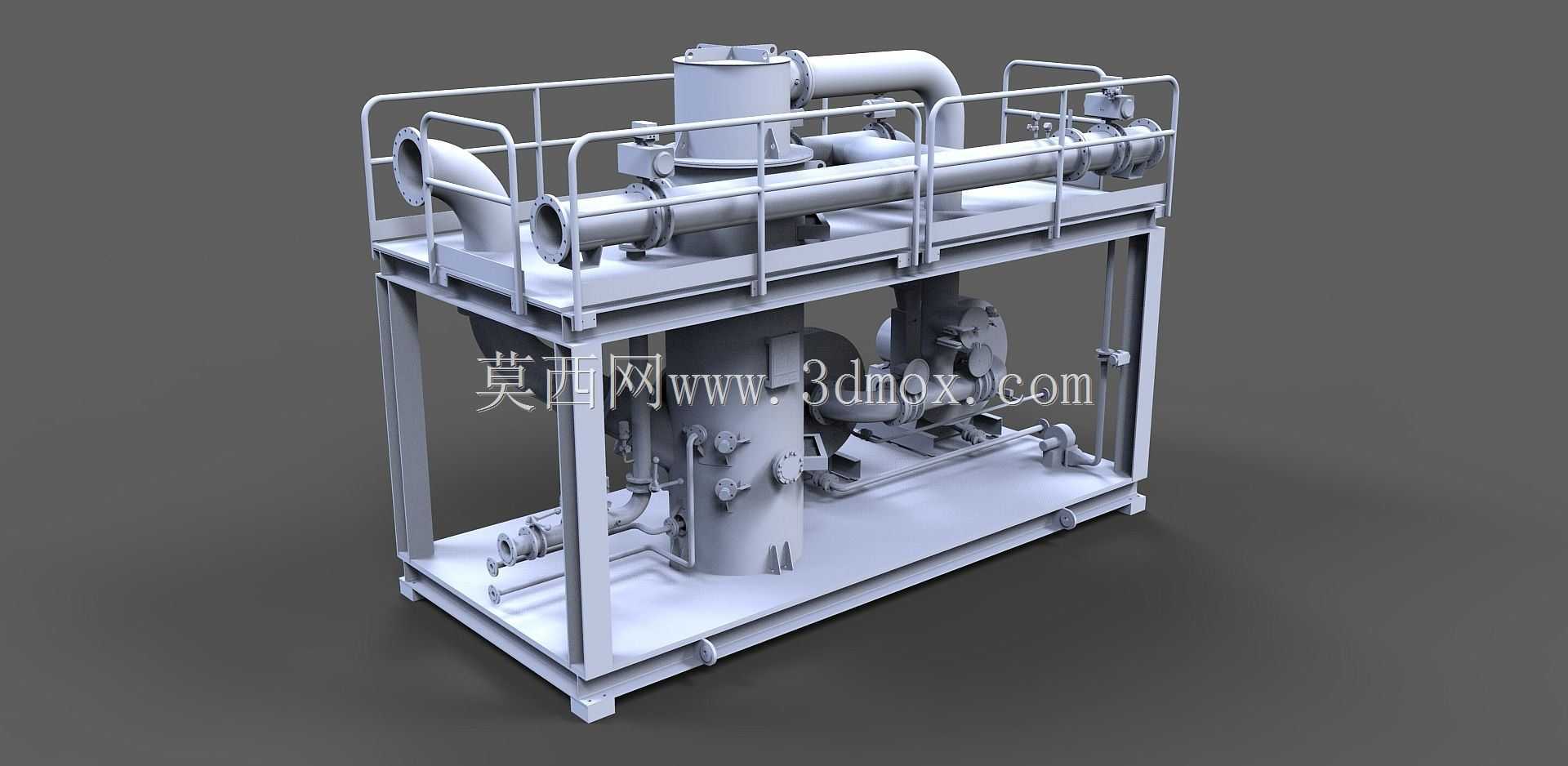

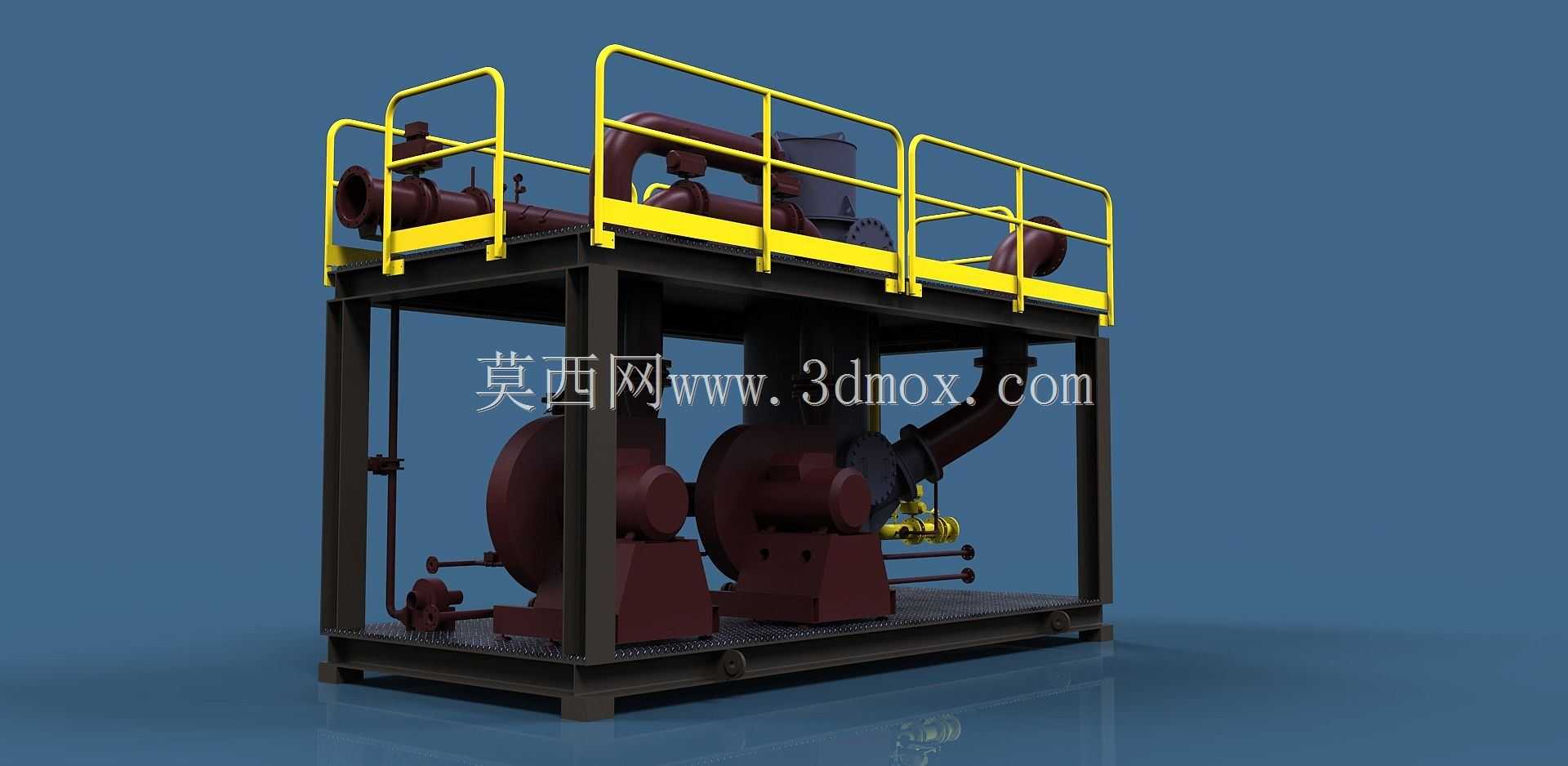

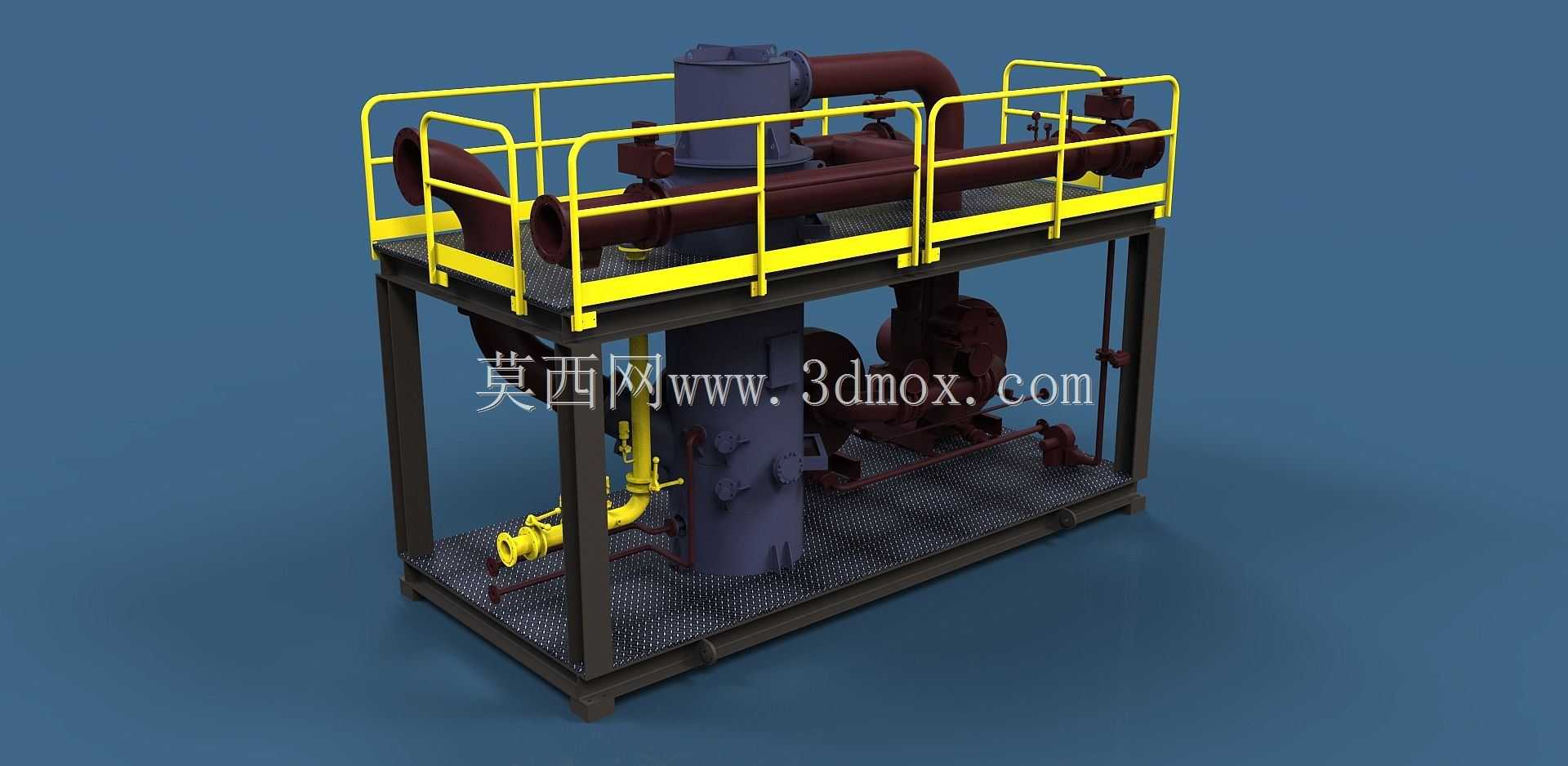

该撬装集成管路设备主要面向石油天然气开采、集输及处理场景，可适配海上油气生产平台、陆上油气处理场站、油气井场计量转接等多种作业环境，作为油气介质输送、流程切换、压力调控的核心集成单元，替代传统分散式管路安装模式，大幅缩减现场施工周期与安装成本。设备采用双层撬装框架结构设计，底层为承重安装基座，采用防滑花纹钢板铺设操作面，预留设备地脚安装孔位，可直接通过吊装完成整体就位，无需现场大规模拆解组装；上层为操作巡检平台，配套标准化安全防护护栏，护栏高度符合工业操作平台安全规范，预留足够的巡检操作空间，方便运维人员对上层阀组、管路进行日常操作与检修。设备集成了多规格大口径输送管路、主控阀组、转接短节、排污管路等核心部件，管路走向经过流体力学优化，减少介质输送过程中的压损与紊流，阀组布局充分考虑操作可达性，所有操作手柄、仪表接口均朝向巡检通道侧，无需探身即可完成阀门启闭、参数读取操作。上下层之间的管路穿层位置做了密封防护处理，避免介质渗漏滴落至下层设备区域，排污管路统一汇集至基座侧方的排污接口，可直接对接场站排污系统，无需现场额外改造管路。设备整体安装边界充分考虑标准集装箱运输尺寸限制，整体宽度、高度均满足道路运输与平台吊装的尺寸要求，框架边角做了防撞加强处理，吊装点位设置在框架顶部四角，受力经过结构校核，可满足整体吊装的强度需求。设计过程中针对海上应用场景做了防腐适配，所有外露钢结构预留防腐涂装余量，管路连接位置采用耐高压密封结构，可适应高盐雾、高湿度的海洋作业环境；针对陆上场站应用则优化了管路防冻伴热的安装空间，可在不改动主体结构的前提下加装伴热保温层，适配低温区域作业需求。设备的分层布局将重型阀件、动力部件布置在下层基座区域，降低整体重心，提升运输与运行过程中的稳定性，上层平台仅布置操作频次高、重量较轻的阀组与仪表，减少上层结构承重，提升框架整体的结构可靠性。
