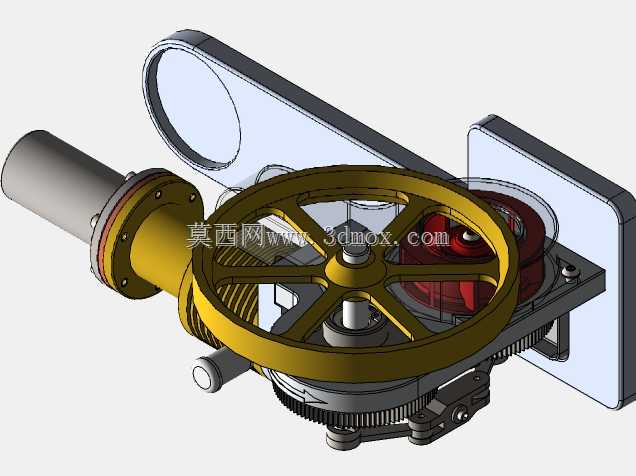

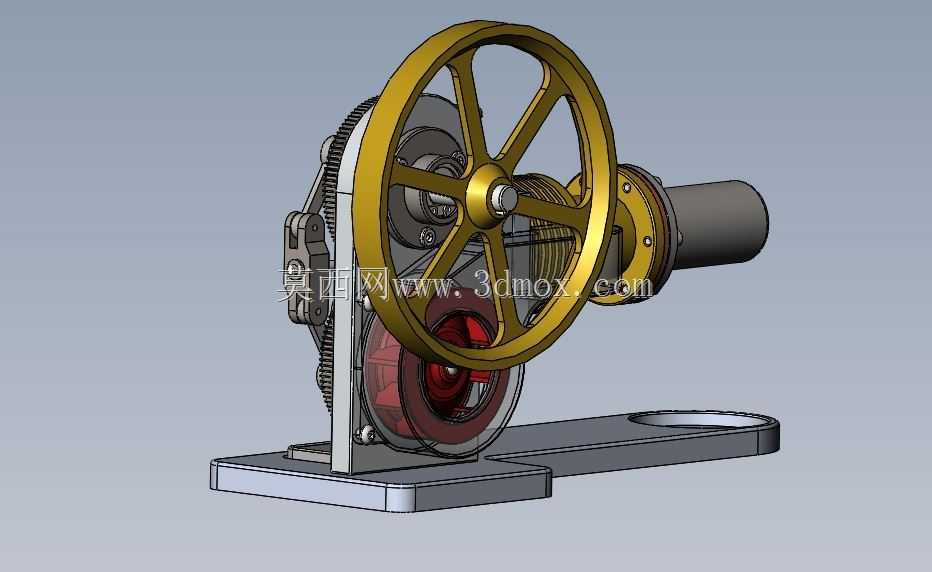

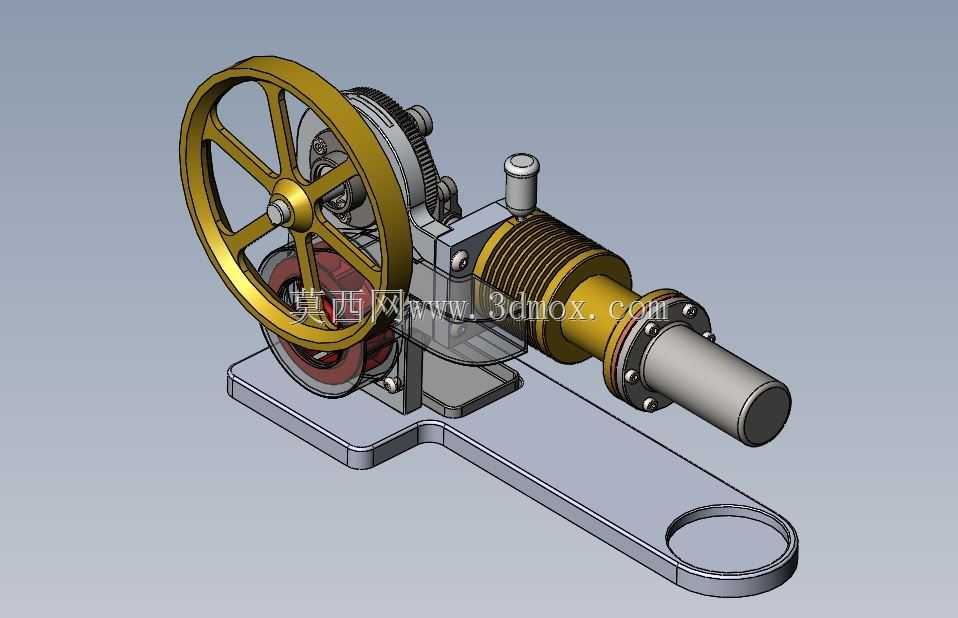

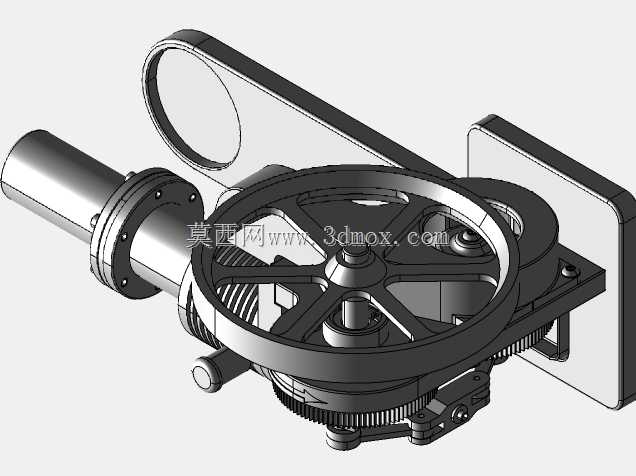

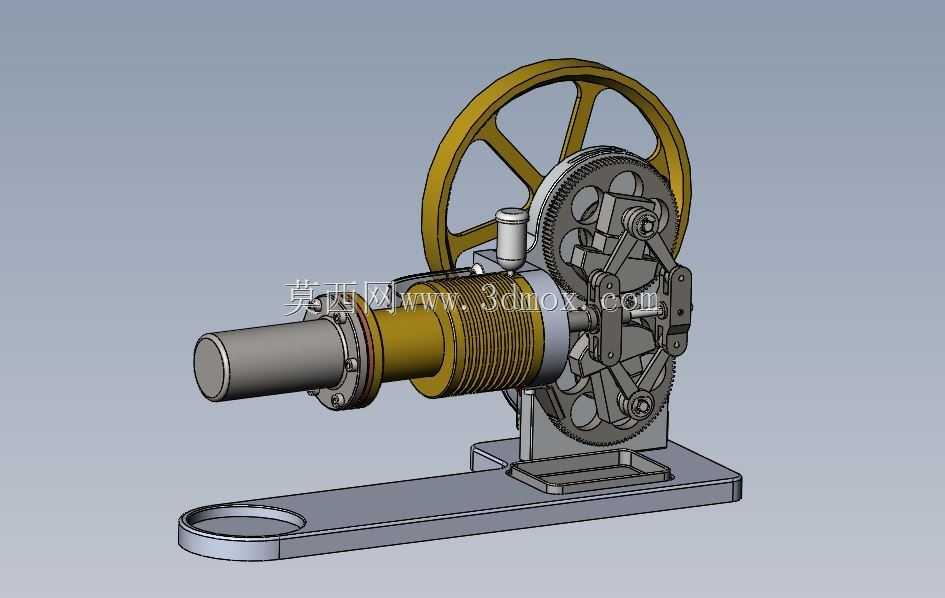

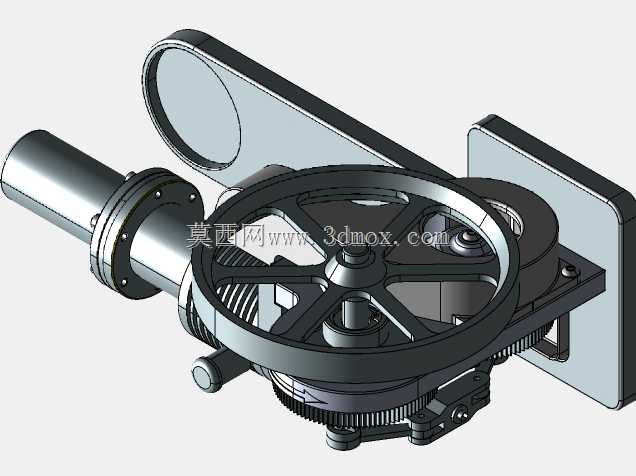

带鼓风冷却结构的菱形斯特林动力装置

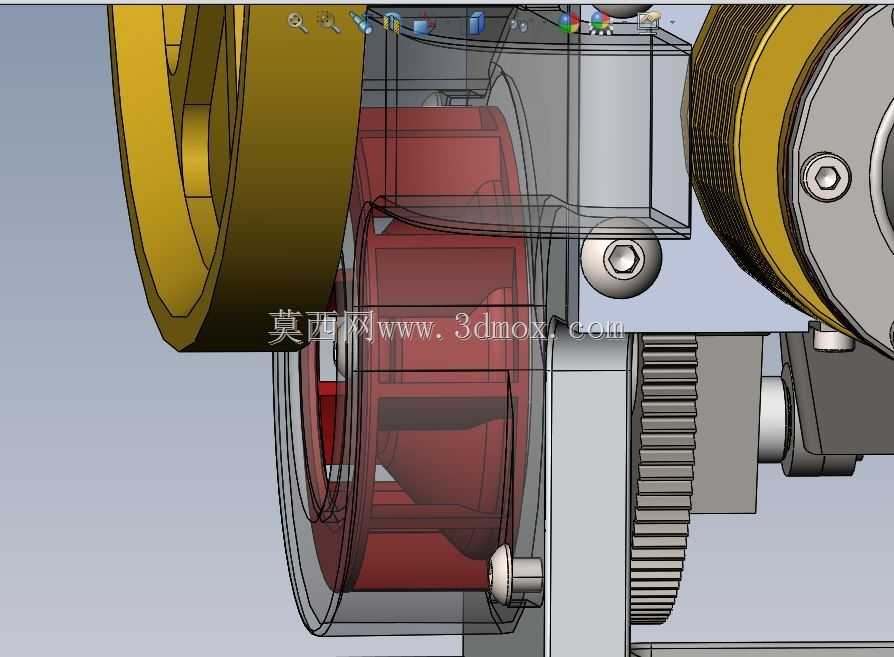

这款带鼓风机的菱形斯特林动力装置，属于外燃式动力机械范畴，可应用于科教演示场景、小型余热回收利用场景、低功率分布式动力供给场景，也可作为精密机械传动结构的教学展示载体，帮助从业者直观理解外燃机的工作循环逻辑与菱形传动的运动特性。在实际用途层面，该装置既可以作为独立的小型动力输出单元，驱动低负载的微型传动机构、小型演示设备运转，也可作为热能转化实验平台，验证不同温差条件下外燃机的能量转化效率，适配中小学科创教育、高校工程热物理实验、机械原理科普展示等多种使用场景。在功能特性上，该装置在传统菱形斯特林结构的基础上增设了鼓风式冷却器，能够主动对动力缸的冷端进行强制风冷散热，大幅缩小冷端与热端的温差衰减速度，相比无主动冷却的同规格斯特林装置，持续运转稳定性提升明显，可支持更长时间的连续工作；菱形传动结构的设计，能够将动力活塞与置换活塞的往复运动通过对称布置的连杆机构转化为飞轮的旋转运动，相比传统曲柄连杆结构，传动过程的侧向力更小，运转平顺性更优，机械摩擦损耗更低。在设计思路上，该装置采用模块化布局思路，将热端换热组件、菱形传动组件、飞轮储能组件、鼓风冷却组件、安装底座进行独立结构设计，各组件之间通过标准紧固件连接，既便于后期的拆装维护，也方便针对不同实验需求更换对应规格的换热部件或传动部件；冷却鼓风结构的动力取自飞轮输出端的传动带轮，无需额外配置驱动电机，依靠装置自身运转的动力即可驱动冷却风扇工作，实现了结构的自洽，减少了外部附属部件的需求。在外形尺寸与安装边界层面，该装置整体采用卧式布局，底座为带安装孔的平板式结构，可通过螺栓固定在实验台或演示支架上，整体横向延伸的结构不会占用过多垂直空间，飞轮布置在装置侧方，运转时的转动空间预留充足，不会与周边结构产生干涉，热端排气方向朝向装置外侧，避免高温气流影响传动组件与冷却组件的正常工作，整体安装边界清晰，适配常规的实验台架安装尺寸要求，无需额外定制特殊安装基座即可快速部署使用。
