化工车间反应釜配套工艺管道布置方案

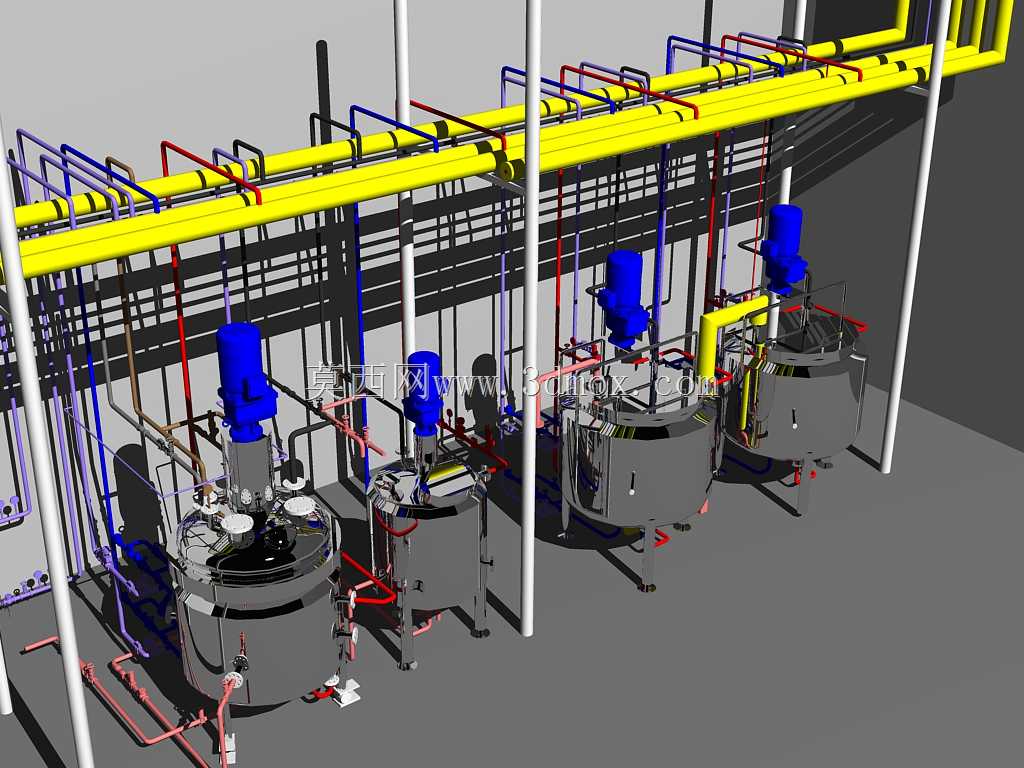

这套管道布置方案主要应用于精细化工、食品配料、医药中间体生产类的间歇式生产车间场景，核心服务于多台搅拌反应釜的物料输送、介质循环、公用工程配套需求，覆盖从原料进料、反应过程温控、成品转料、排污放空全流程的管路衔接，适配小批量多品种的柔性生产工况，可满足车间内多台反应釜并行生产时的物料独立输送、互不干扰的使用要求。方案中核心罐体为立式搅拌反应设备，每台罐体顶部配置搅拌驱动装置，罐体上预留了进料口、回流口、测温测压接口、人孔及排气口，底部设置出料口与排污口，所有外接管道均沿着罐体周边的支撑立柱做分层排布，避免管道直接架设在罐体顶部影响日常操作与设备检修。设计过程中优先遵循物料流向最短原则，主工艺物料管道采用大管径黄色标识管路沿车间上层支架通长铺设，直接对应每台反应釜的主进料接口，减少管路弯折带来的物料残留与输送阻力；公用工程类的冷却、加热循环管路采用蓝色标识管路沿中层支架排布，分别对接每台罐体的夹套进出口，保障温控介质的循环效率；红色标识管路为工艺排气与安全泄放管路，沿支架上层独立铺设直通车间外的废气处理装置，避免可燃、有刺激性气味的气体在车间内积聚。整体排布充分考虑现场安装边界，所有管道与罐体操作面预留不小于一米的操作空间，管道支架与立柱的连接点位避开罐体的吊装检修通道，底层管路距离地面预留足够高度不影响车间内物料转运小车通行，不同介质管路之间按照规范预留安全间距，避免不同性质物料管路交叉带来的泄漏风险。管路排布同时兼顾日常维护需求，每台设备的进出口管路均设置独立控制阀门，阀门安装高度适配操作人员站立操作的舒适区间，关键管路的低点预留排污接口、高点预留排气接口，方便生产前后的管路吹扫与清洗作业，整套布置方案在有限的车间空间内实现了多台反应釜的全流程管路配套，既保障生产过程的物料输送顺畅，也为后续的设备扩容、管路改造预留了足够的支架空间。
