小排量航模用柴油发动机结构设计

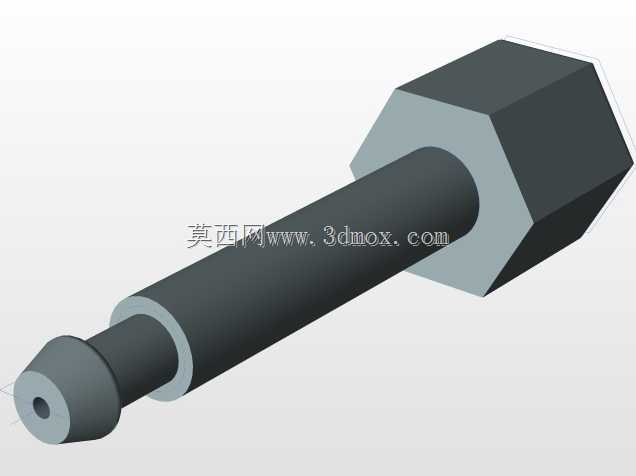

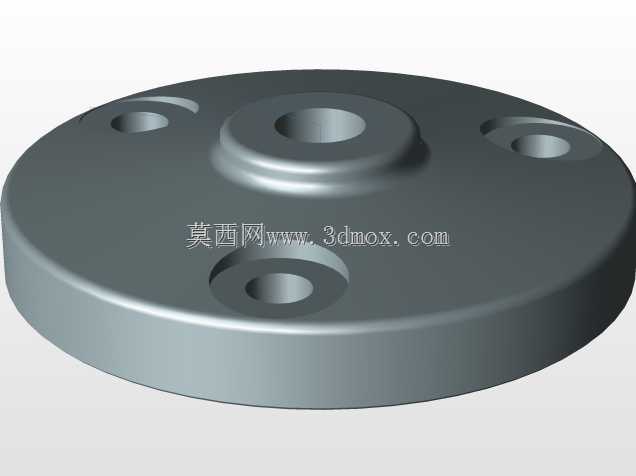

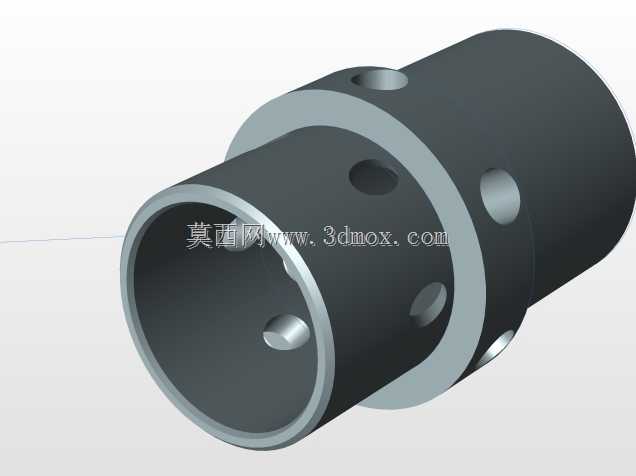

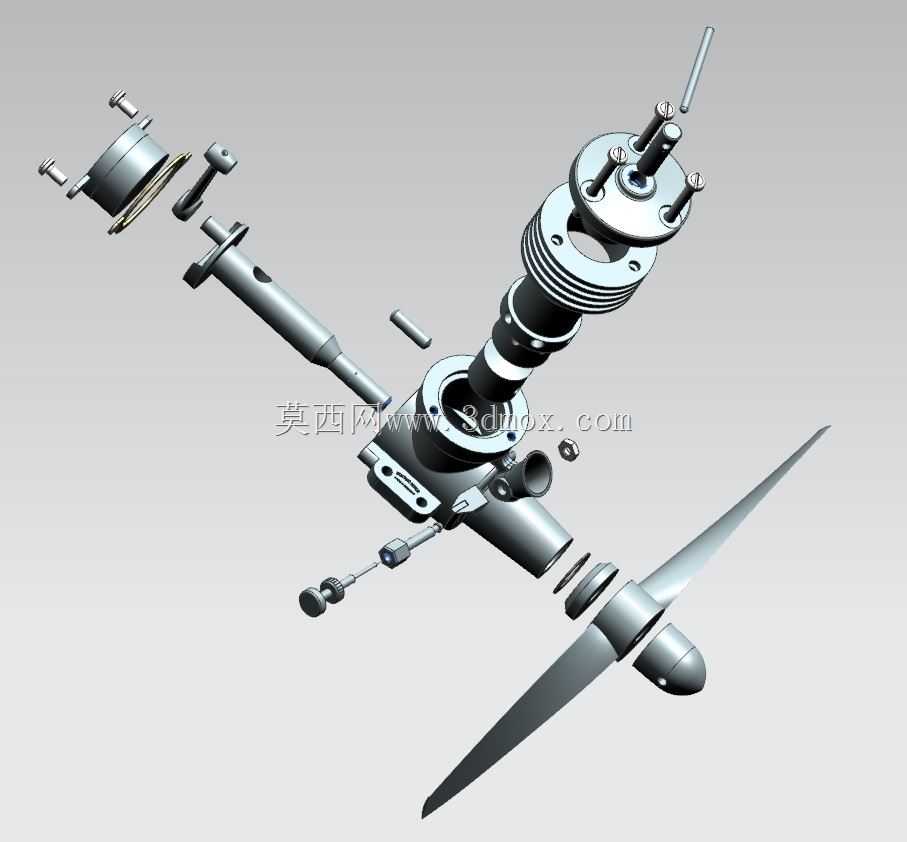

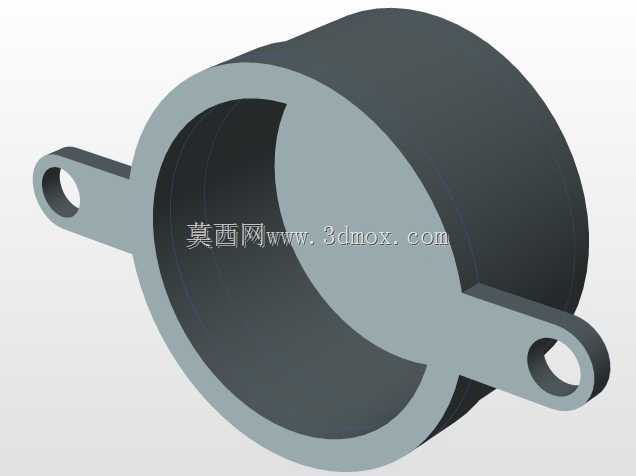

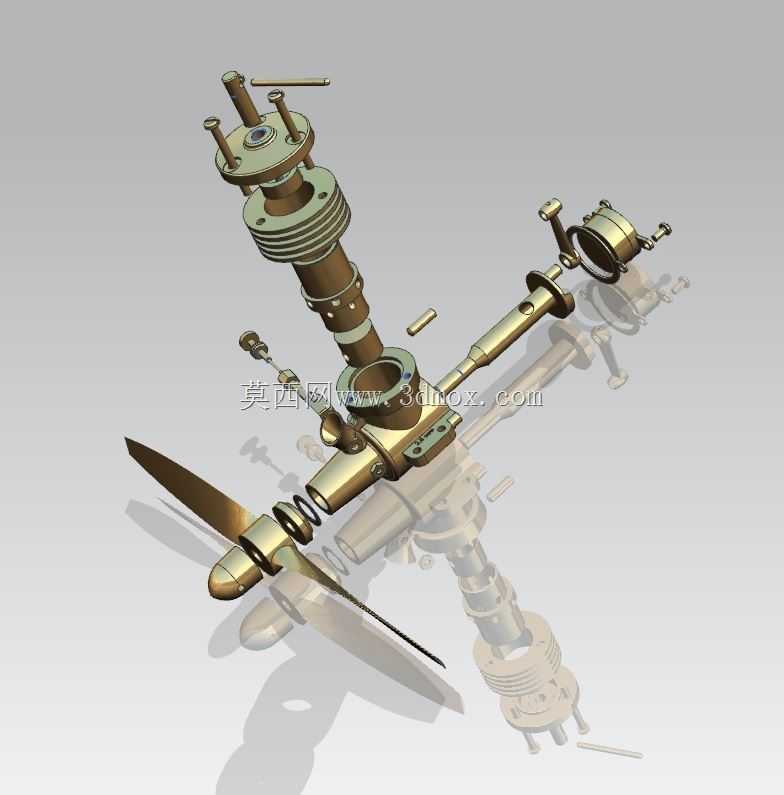

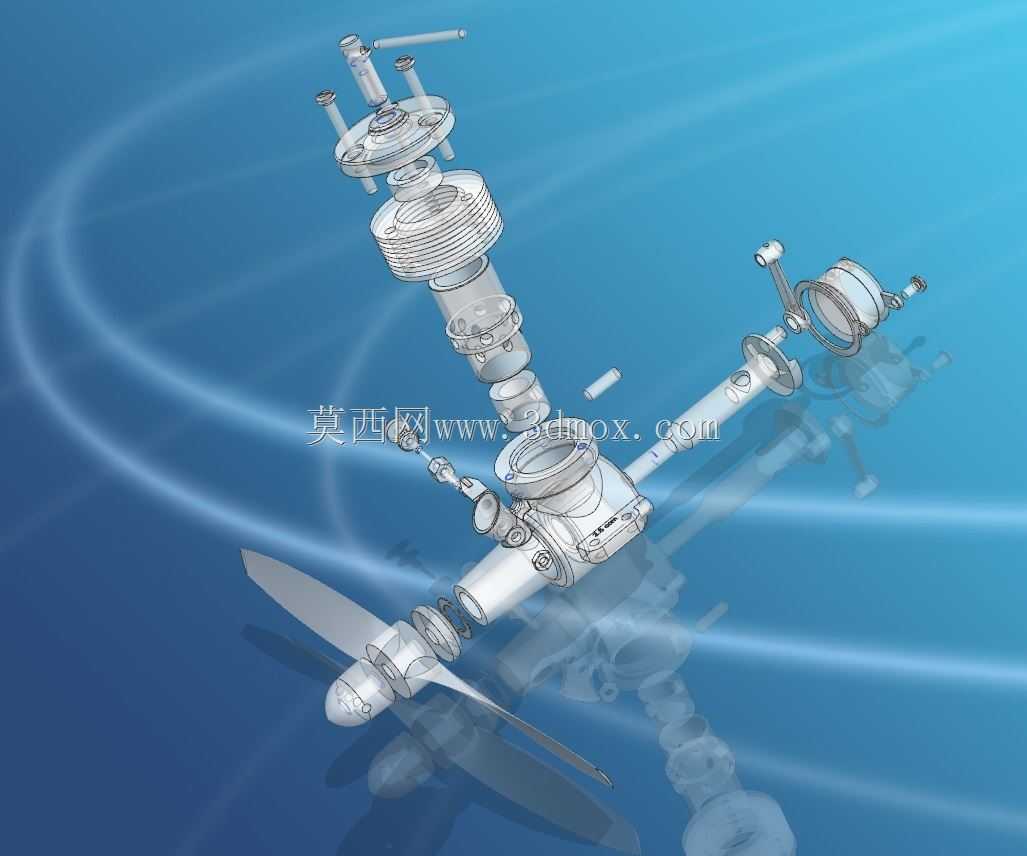

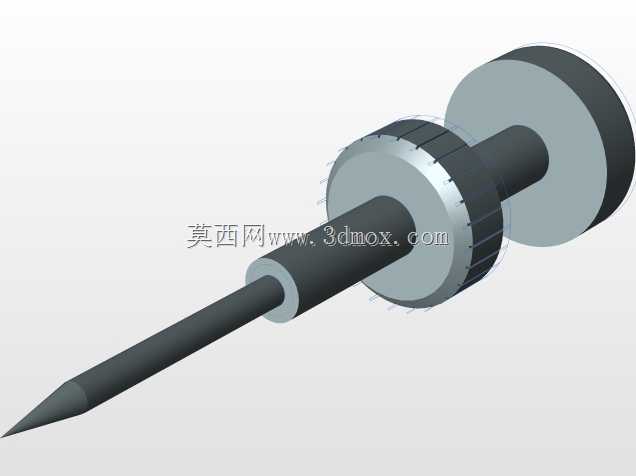

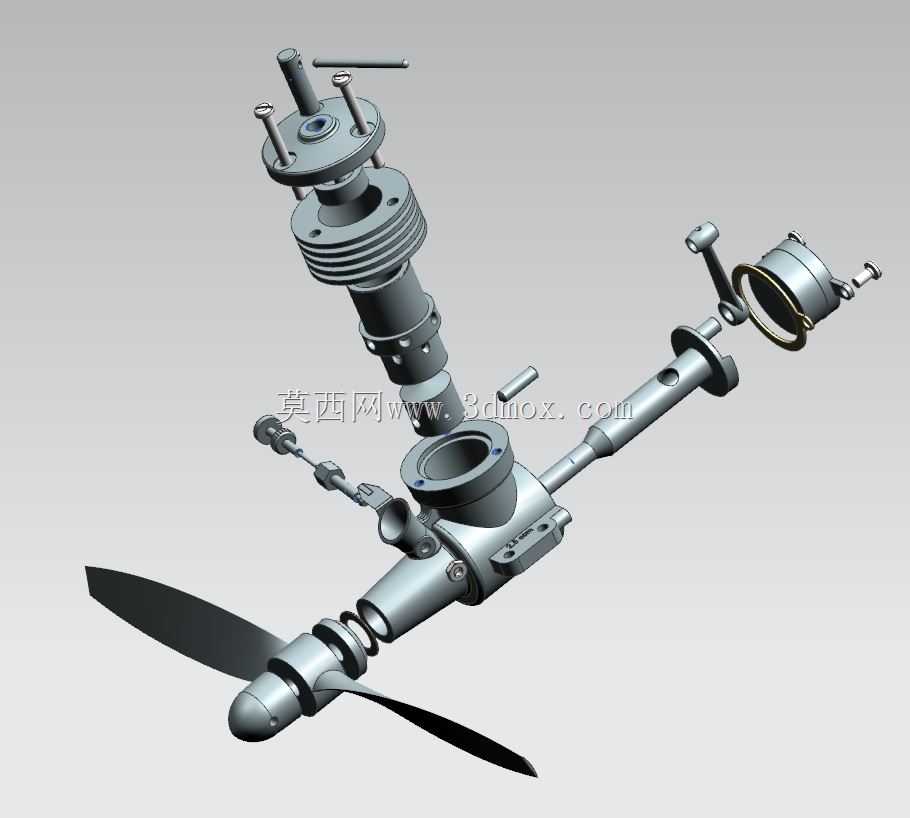

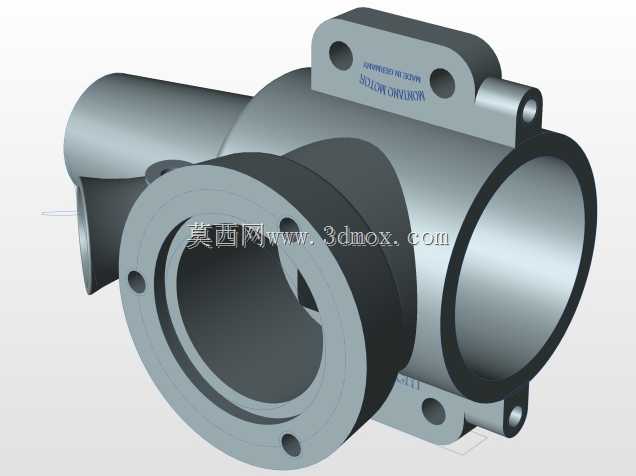

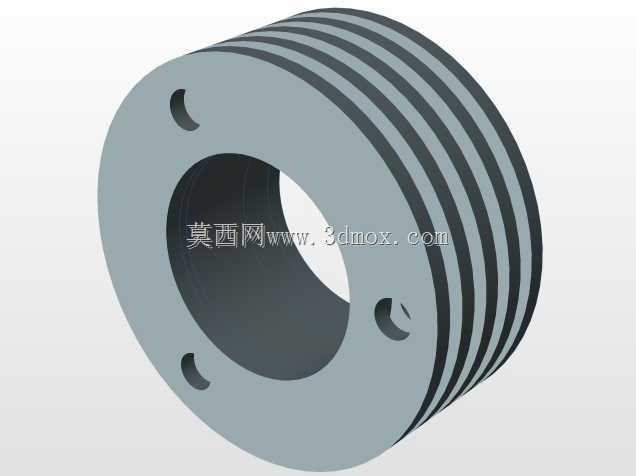

这款小排量柴油发动机主要面向小型航模动力场景设计，可适配固定翼航模、小型无人试验飞行器等对动力自重、输出稳定性有较高要求的空中载具，能够为这类轻量化飞行设备提供持续可靠的动力输出，相比同级别汽油动力机型，柴油燃料的能量密度更高，可有效提升航模的续航表现，同时柴油压燃的点火方式省去了复杂的点火电路结构，能够进一步降低动力系统的整体自重，减少飞行过程中的电路故障风险。从功能特性来看，该发动机采用单缸二冲程压燃工作原理，整体结构紧凑，拆解后可清晰看到活塞组件、气缸散热段、曲轴连杆机构、燃油雾化组件、螺旋桨连接端等核心功能模块，各部件之间的配合公差经过精准设计，既保证了压燃工况下的气缸密封性，又尽可能降低了运动部件之间的摩擦损耗，提升动力输出效率。在设计思路上，这款发动机优先考虑轻量化与结构可靠性的平衡，气缸外壁设置了多层环形散热鳍片，能够在飞行过程中借助迎面气流完成主动散热，无需额外加装散热风扇，进一步压缩了整机的体积与重量；曲轴输出端直接与螺旋桨安装座集成，减少了中间传动环节的动力损耗，同时输出轴的定位结构经过优化，可保证螺旋桨高速旋转时的动平衡表现，降低飞行过程中的振动幅度。从安装边界来看，整机主体为细长圆柱构型，最大外径集中在气缸散热段，安装固定位设置在机匣中部的凸耳结构上，可通过标准紧固件直接固定在航模的防火舱板上，进油口、油量调节机构均布置在机匣侧方，预留了足够的管路安装空间，不会与航模机身内部的其他结构产生干涉；螺旋桨安装端位于整机最前端，可适配对应尺寸规格的双叶航模螺旋桨，桨帽的流线型设计能够减少前端的空气阻力，提升飞行过程中的气动表现。各运动部件的润滑方式采用燃油混合润滑设计，无需单独设置润滑油路，进一步简化了整机结构，降低了日常维护的复杂度，非常适合小型航模这类对结构精简度要求较高的应用场景。
