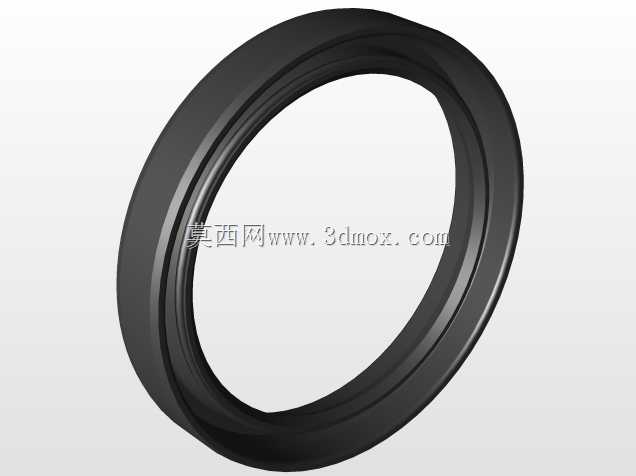

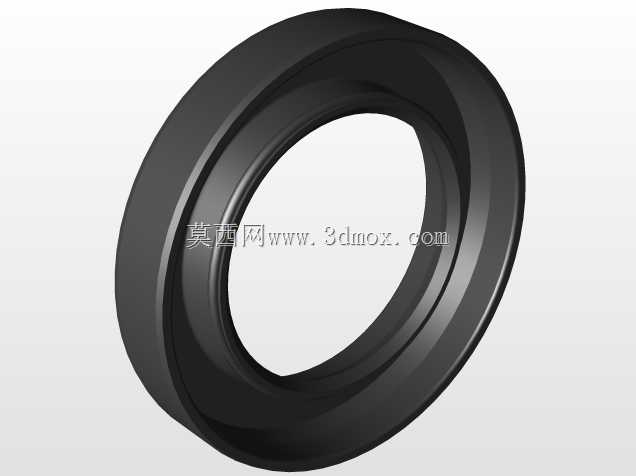

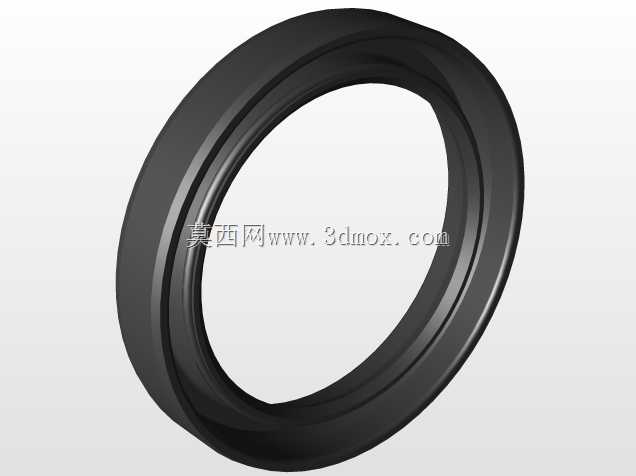

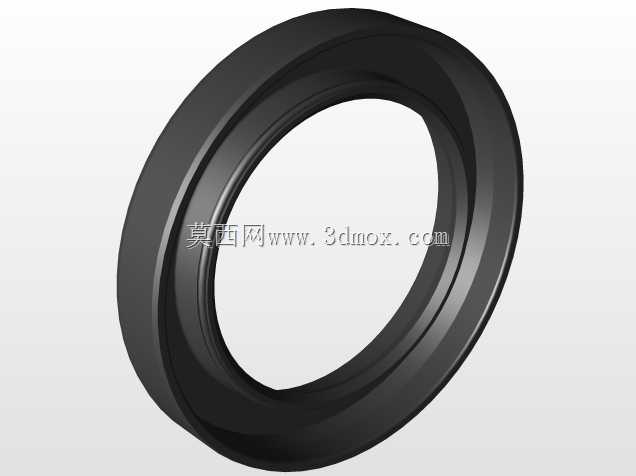

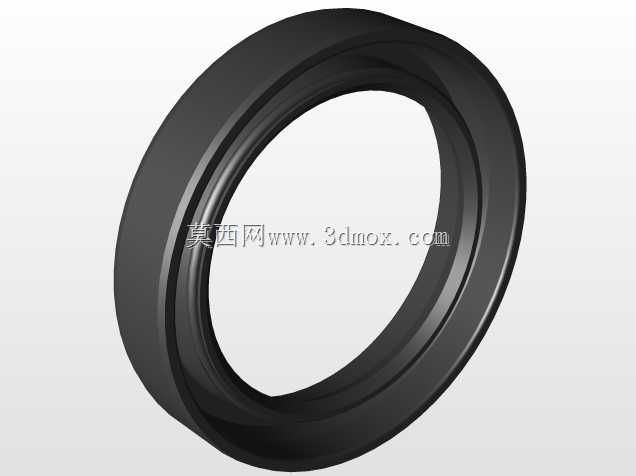

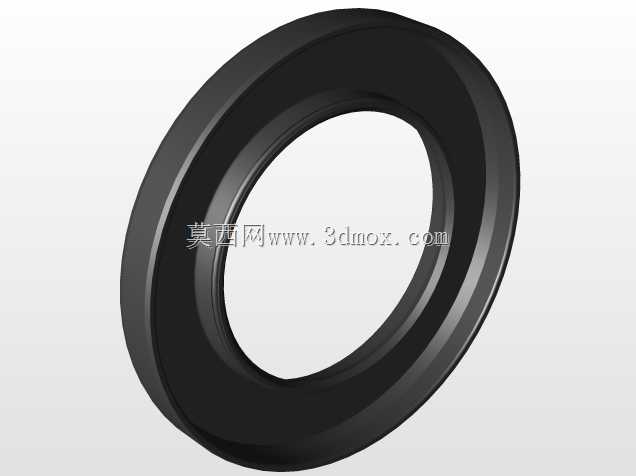

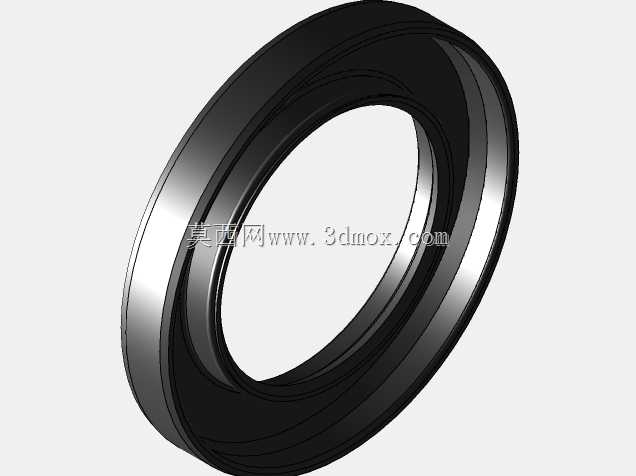

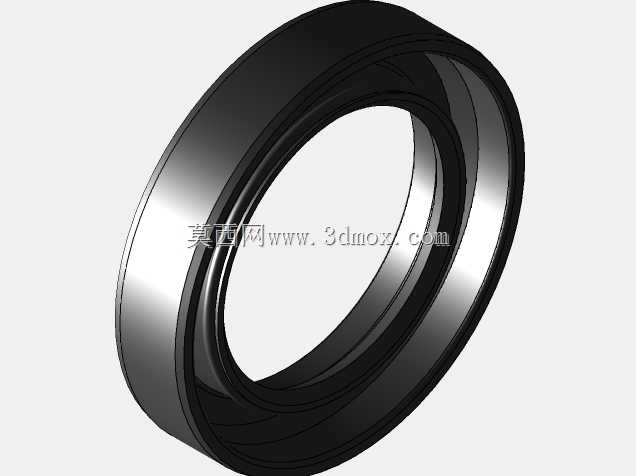

多规格骨架油封密封件三维结构

在各类旋转传动设备的运行场景中，轴与腔体之间的动密封是保障设备稳定运行、避免介质泄漏与外界杂质侵入的核心环节，这类密封件广泛应用于减速机、液压泵、电机、传动箱、工程机械行走机构等需要旋转轴密封的部位，既要适配轴高速旋转时的动态贴合需求，也要兼顾静态安装时的腔体密封可靠性，避免润滑油泄漏造成的部件干磨损坏，同时阻挡外界粉尘、水汽、碎屑进入设备内部破坏润滑环境。本次呈现的密封件为骨架式轴用油封，内置刚性金属骨架作为结构支撑，外层包覆耐油橡胶材质，密封唇口采用过盈配合设计，安装后可紧密贴合旋转轴的外圆表面，唇口处可配套弹簧结构持续提供抱紧力，在轴长期旋转产生轻微磨损后仍能保持稳定的密封接触压力，避免密封性能随使用时长下降。设计过程中充分考虑了不同安装腔体的尺寸适配需求，覆盖了常规小尺寸轴径的常用安装规格，每个规格的油封都严格匹配对应轴径的公差范围与腔体安装孔的过盈量要求，外圆橡胶部分设计有细微的防滑纹路，压入安装腔体后可实现静态密封，不会随轴的旋转产生跟转移位问题。从安装边界来看，这类油封的轴向厚度适配常规设备的密封槽安装深度，安装时无需额外调整腔体结构，可直接压入对应规格的密封槽内，唇口朝向设备内部储油腔方向，即可实现对内部润滑介质的密封，部分规格可适配不同线速度的旋转轴工况，橡胶材质可耐受常规矿物润滑油、润滑脂的长期侵蚀，在-40℃到120℃的常规工作温度区间内保持橡胶弹性与密封性能，不会出现材质硬化、开裂导致的密封失效问题。在实际设备装配场景中，这类多规格油封可覆盖从小型精密传动设备到中型工业传动机构的轴密封需求，设计时统一了同系列油封的结构形式，仅根据轴径与安装孔尺寸调整对应参数，既保证了不同规格产品的密封性能一致性，也降低了生产加工与选型适配的难度，安装时只需匹配对应轴径与腔体孔径即可完成选型，无需额外定制特殊结构，大幅提升了设备装配与维护更换的效率。
