带棘刺结构锥形螺旋柔性输送构件

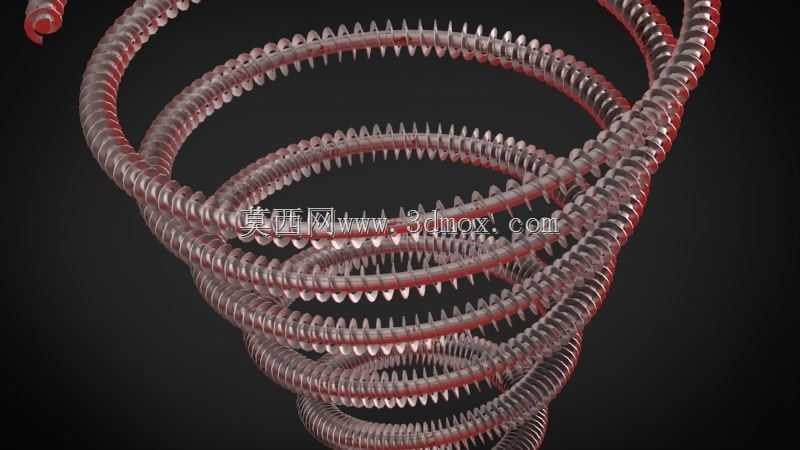

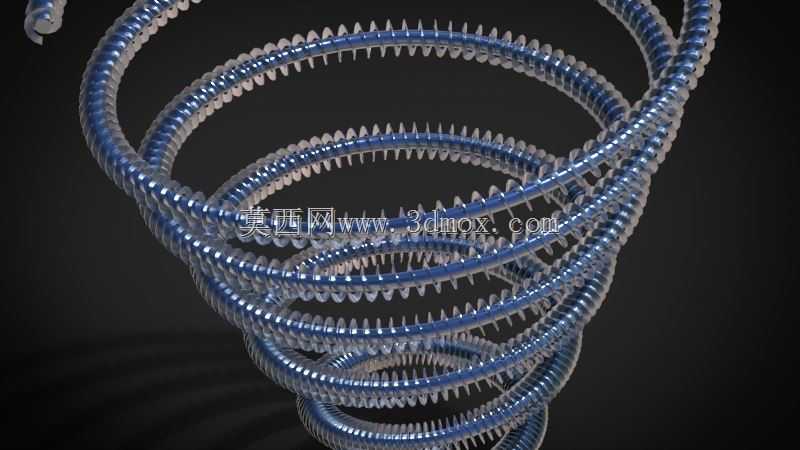

该带棘刺结构的锥形螺旋柔性构件，主要应用于散状颗粒物料、纤维状物料的定向输送与防倒流工况，常见于食品加工生产线的物料提升环节、轻工纺织行业的短纤维输送工位，以及化工领域小粒径粉料的可控给料场景，能够在垂直或倾斜输送路径中避免物料回落，提升输送过程的稳定性与计量精度。从功能特性来看，构件整体采用连续变径锥形螺旋形态，从下端到上端螺旋直径逐步收窄，配合螺旋肋条上均匀分布的同向棘刺结构，在随驱动轴转动时，棘刺能够嵌入物料堆中带动物料沿螺旋槽向上移动，同时反向倾斜的棘刺可以阻挡物料因重力产生的下滑趋势，相比普通光滑螺旋面，对流动性较好的颗粒、易打滑的纤维物料适配性更强，输送过程中不易出现物料空转、回落的问题。设计过程中，首先根据目标输送物料的堆积密度、安息角确定螺旋的升角范围，锥形结构的锥度匹配输送路径的高度差与进料端、出料端的口径差，确保进料端大口径能够充分承接来料，出料端小口径能够精准对接后续工位的进料口，避免物料撒漏。棘刺的高度、间距与倾斜角度经过反复校核，棘刺高度不超过螺旋肋条宽度的三分之一，避免剐蹭输送管道内壁，间距根据物料平均粒径设置为粒径的2.5倍，确保每一圈棘刺都能有效勾带物料，同时不会出现物料卡嵌在棘刺间隙的问题。外形尺寸方面，构件整体为上窄下宽的圆锥螺旋形态，安装时需保证螺旋中心轴线与输送管道中心重合，径向预留3-5mm的安装间隙，适配内径比构件最大外径大6-10mm的输送管道，轴向安装长度可根据实际输送高度进行同比例缩放，上下端预留标准连接轴头，可直接对接常规驱动电机的输出轴，无需额外定制转接件，安装边界适配多数常规螺旋输送设备的安装工位，可直接替换原有普通螺旋输送构件，无需对设备主体进行大规模改造。构件采用半透明柔性耐磨材质制作，既能够直观观察内部物料的输送状态，也具备一定的形变能力，在遇到少量硬质异物卡滞时可通过小幅形变避让，减少构件磨损与设备卡停风险，整体结构连续无断点，转动过程中动平衡表现优异，高速运转时不会产生明显的振动与噪音，适合长时间连续运行的生产工况。
