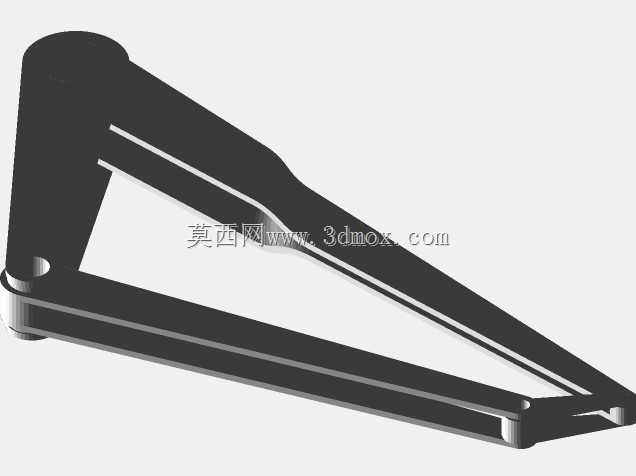

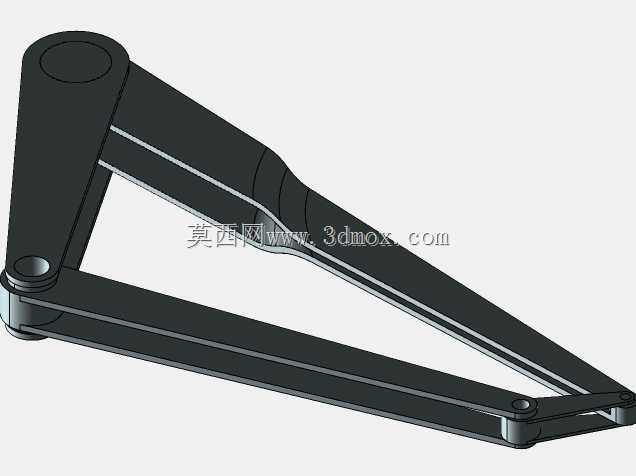

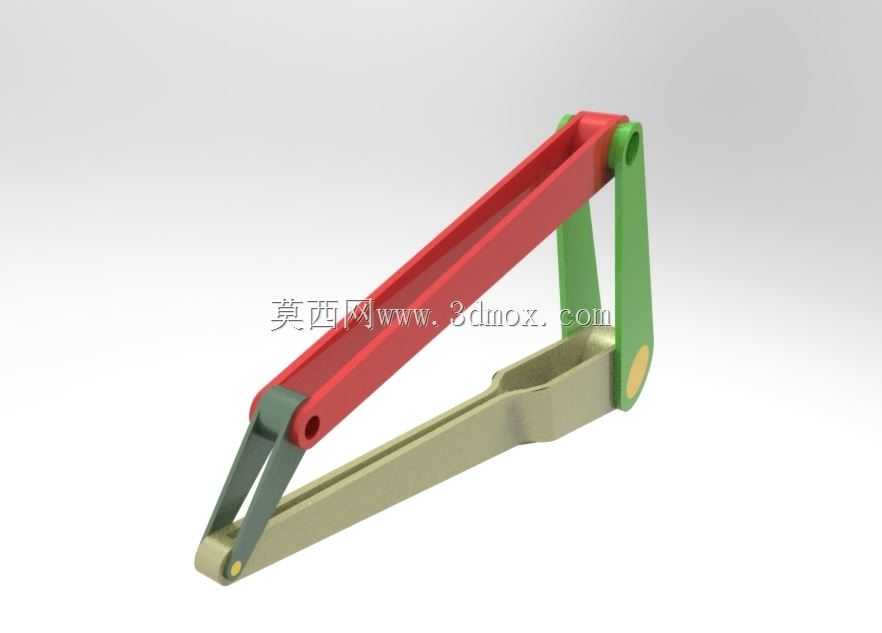

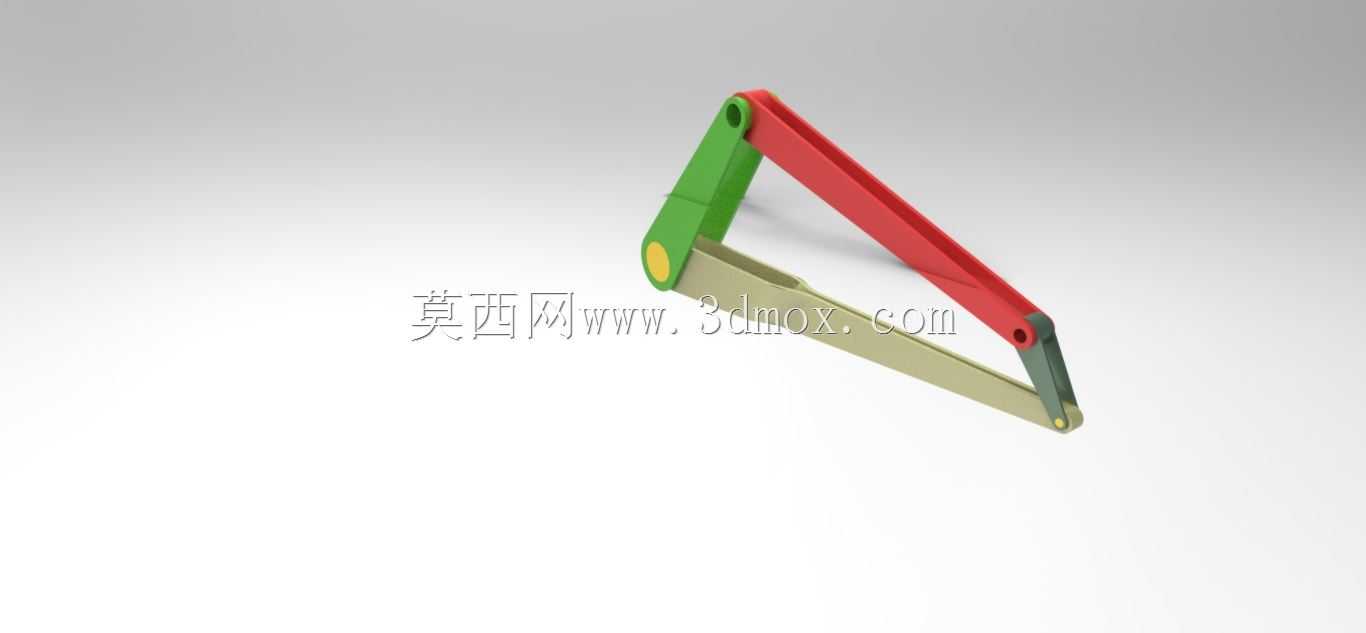

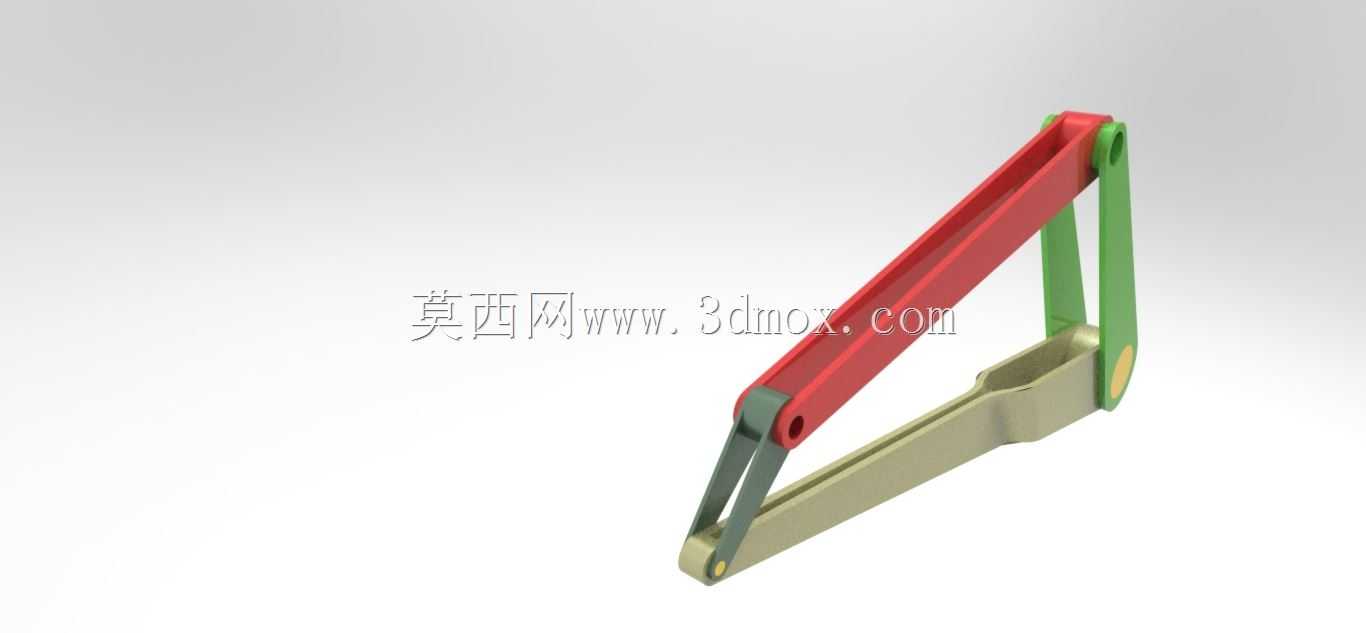

可动铰接四杆链式传动构件

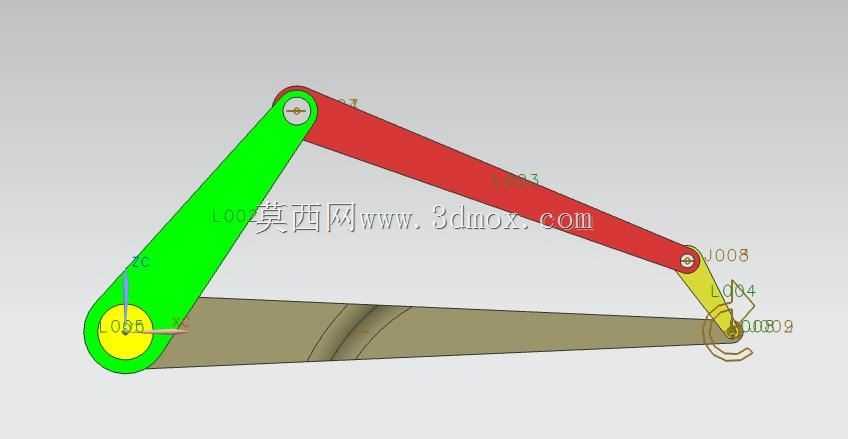

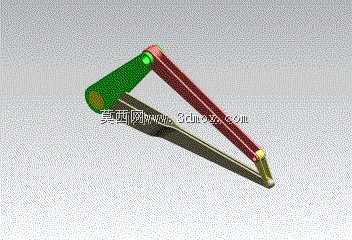

这套铰接四杆构件的建模过程，最先需要敲定的是固定杆的安装基准，也就是实际设备上作为机架的部分，很多新手建模时容易把固定杆做成等截面直杆，但实际产线应用里，固定杆往往是设备机架的一部分，可能是焊接成型的异形铸件、型材拼焊的框架段，建模时特意保留了铰接点的位置公差余量，避免后续装配时出现转动卡滞。从应用场景来看，这类四杆链式机构的覆盖范围极广，小到轻工设备的料仓启闭摆杆、包装线的推料执行构件，大到工程机械的动臂举升联动结构、农机具的仿形支撑结构，核心都是靠四个转动副的约束，把原动件的回转运动转化为从动件的预设摆动或往复移动，相比齿轮、凸轮传动，它的加工门槛更低，铰接点只需要做同轴的销孔配合，不需要高精度的齿形加工或轮廓铣削，在低速重载的工况下维护成本也更低。设计时首先要核算的是各杆的长度比例，也就是机构的杆长条件，要确保从动件的运动行程满足工位需求，比如用在输送线的拨料机构上，就要保证摇杆的摆角刚好覆盖工件的推移距离，不会出现过冲或者行程不足的问题；如果是用在设备的安全门启闭结构上，就要验算死点位置，确保门关闭时能靠机构自锁，不会因为设备振动意外开启。建模时对每个铰接处的配合间隙做了预留，转动副的轴孔配合选用间隙配合，避免实际加工后因为零件变形、装配误差导致转动不畅，各杆的截面尺寸是按照常见的低速传动载荷设定的，杆身采用等强度的变截面设计，铰接点位置做了局部加厚，避免长期交变载荷下出现销孔开裂的问题。安装边界上，固定杆的两个铰接孔中心距是整个机构的安装基准，安装时需要保证四个铰接点的轴线保持平行，否则会出现运动憋劲、铰接销异常磨损的问题，这套模型的运动副约束完全按照实际装配关系设置，可以直接用于运动仿真，验证不同杆长比例下的从动件运动轨迹，也能用来做干涉检查，确认机构摆动过程中不会和周边的设备构件发生碰撞。很多现场调试时出现的机构抖动、行程偏差问题，本质都是前期建模时没有验证铰接点的平行度公差，或是杆长比例没有匹配实际工位需求，这套模型在铰接位置特意做了可视化的配合面标识，方便设计人员快速调整杆长参数，适配不同的设备布局需求，不管是用来做简易的摆动执行机构，还是作为复杂设备的联动子结构，都能直接参考其铰接约束的设置逻辑，减少前期建模的重复工作量。
