130hpFXR摩托车发动机SolidWorks设计模型

本模型为130hpFXR摩托车驱动器配套发动机三维设计成果，建模阶段以真实FXR系列V型双缸发动机的实测尺寸为基准，在SolidWorks2010环境下完成全参数化建模：首先搭建曲轴连杆总成的基准轴系，通过方程式约束活塞行程、缸径与压缩比的匹配关系，确保130马力输出参数的结构合理性；随后依次完成缸体散热鳍片、顶置气门组件、点火线路、传动皮带轮、排气头段等独立零件的建模，每个零件均保留可编辑的特征参数，方便后续根据改装需求调整缸径、气门升程等核心参数。

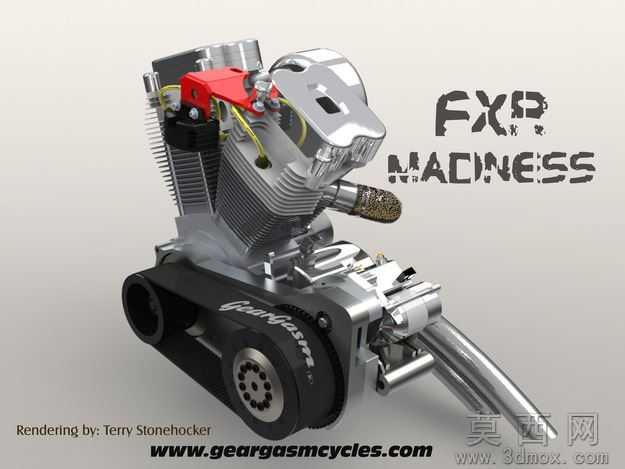

渲染材质环节针对不同零部件做了精细化区分：缸体散热鳍片采用磨砂铸铝材质，还原风冷发动机的金属哑光质感；气门室盖与抛光排气头段设置高反光镀铬材质，模拟金属抛光后的镜面效果；传动皮带添加橡胶颗粒纹理与品牌印刷标识，点火线路使用半透明黄色绝缘材质，红色点火模块采用烤漆塑料质感，最终渲染图完整还原了改装款高性能发动机的视觉质感。

结构原理上，该模型完整复现V型双缸发动机的动力传递逻辑：混合气进入燃烧室后经火花塞点火推动活塞往复运动，通过曲轴将直线运动转化为旋转动力，再经初级传动皮带将动力输出至变速箱，模型中可清晰观察到气门开闭的正时结构、散热鳍片的空气导流布局、皮带传动的张紧调节结构，完整展现大排量摩托车发动机的工作逻辑。

软件兼容方面，模型原生为SolidWorks2010格式，同时保留通用STEP、IGS格式导出接口，可兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，不存在特征丢失、装配错位等问题，所有装配体均添加了正确的配合约束，可直接用于运动仿真演示。

研发教学应用层面，该模型既可以作为摩托车动力改装研发的参考基准，帮助改装从业者快速调整发动机性能参数、验证传动匹配方案；也可作为机械专业教学案例，用于讲解内燃机结构原理、三维建模装配流程、渲染材质设置方法，还可用于摩托车维修培训的结构演示，帮助学员直观理解大排量V缸发动机的组成与工作逻辑。
