劳斯莱斯梅林63发动机缸头三维数模

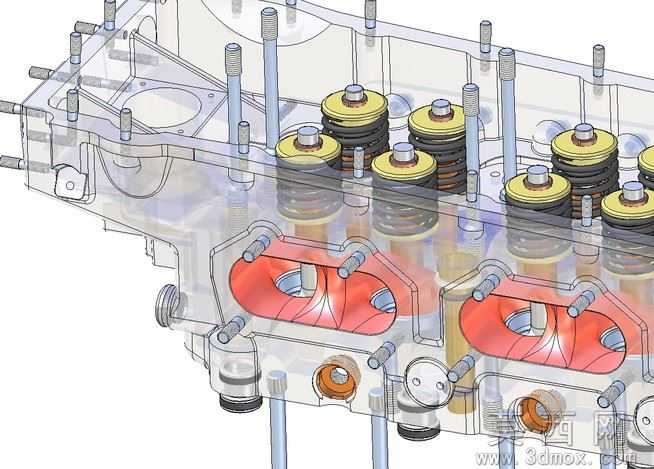

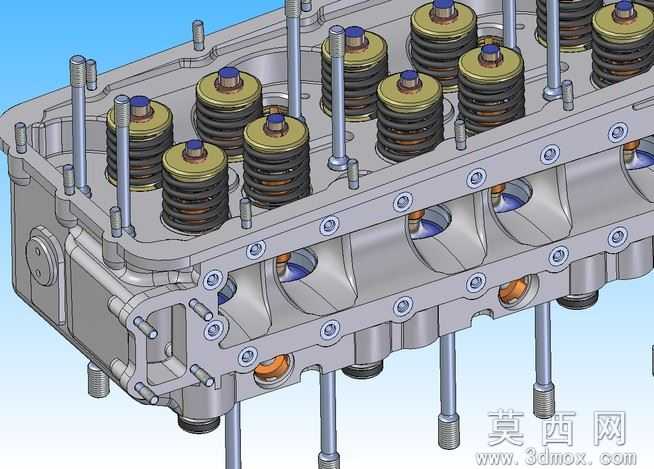

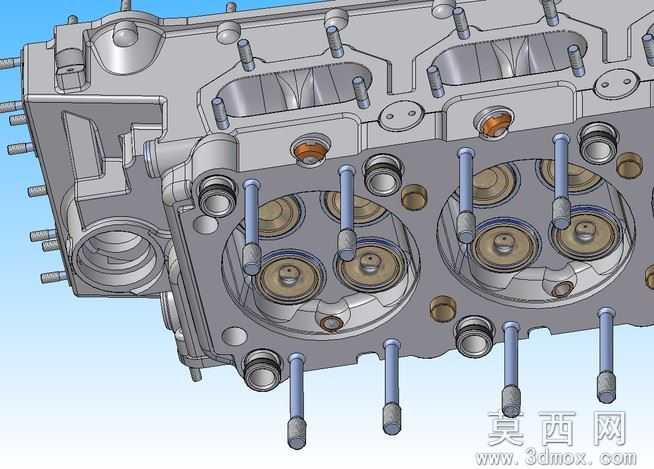

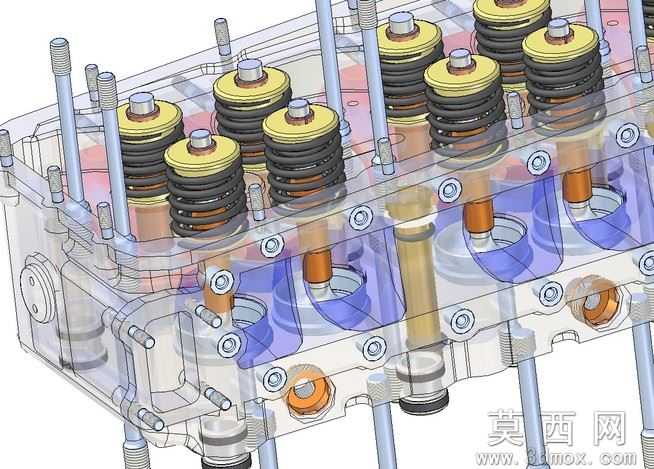

本模型为劳斯莱斯梅林63型航空发动机气缸盖总成三维数模，建模阶段采用自顶向下的装配设计思路，首先依据梅林63发动机V型12缸的布局基准，搭建缸头整体定位坐标系，先完成缸头基体的实体建模，依次绘制冷却水套空腔、进排气道流道、气门安装座孔、螺栓连接孔、喷油器安装位等核心特征，再逐一拆分建模进排气门、气门导管、缸盖螺栓、密封铜套等独立零部件，所有零件严格按照实际装配约束完成配合，保证气门行程、螺栓孔位、密封面位置完全符合原厂设计参数，无干涉错位问题。参数设计层面，模型严格还原梅林63发动机缸头的真实尺寸比例，进排气道的曲率、气门座圈的锥角、冷却水套的壁厚、螺栓孔的分布节距均参照航空发动机维修手册的公开参数设定，可直接用于尺寸校核、结构分析等工作。渲染材质方面，模型对不同零部件做了区分化材质赋值，缸头基体采用铸铝哑光金属材质，气门组件采用耐高温合金钢材质，螺栓采用镀锌钢材质，密封铜套采用紫铜材质，水套内部做半透明示意处理，渲染效果可清晰区分不同功能部件，直观展示缸头的内外结构。结构原理上，该缸头为梅林发动机的顶置气门结构，每缸设置两个进气门两个排气门，集成了冷却水套循环通道、进排气流道、燃油喷射安装位，是发动机配气机构、冷却系统、燃油供给系统的集成安装载体，模型完整还原了气道与燃烧室的衔接结构、气门与导管的配合结构、缸头与缸体的密封连接结构，可清晰展示四冲程航空发动机缸头的工作逻辑。软件兼容层面，模型提供STEP/IGES通用中间格式、Solid Edge原生格式、STL3D打印格式，可兼容SolidWorks、UG、Pro/E、Catia等主流三维CAD软件，无需额外转换插件即可直接打开编辑，STL格式可直接导入切片软件用于3D打印验证。研发教学应用层面，该模型可用于航空发动机构造教学的演示教具，帮助学习者理解大排量V型航空发动机缸头的结构设计逻辑，也可作为内燃机相关课程设计、逆向建模练习的参考素材，还可用于航空发动机科普展品的3D打印制作，为发动机结构研究、维修培训提供直观的三维参照。
