FDM熔融沉积桌面级3D打印机传动结构设计

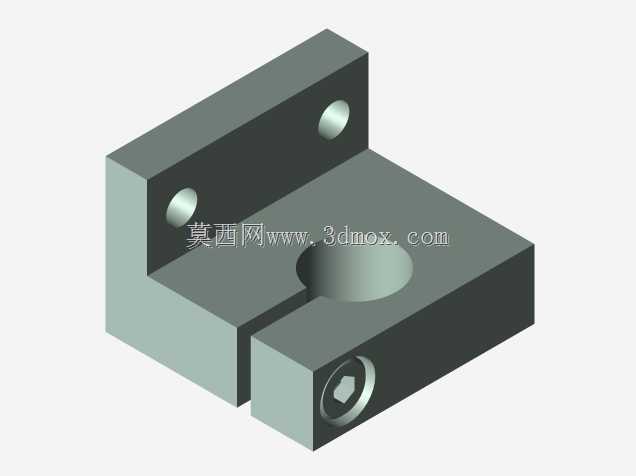

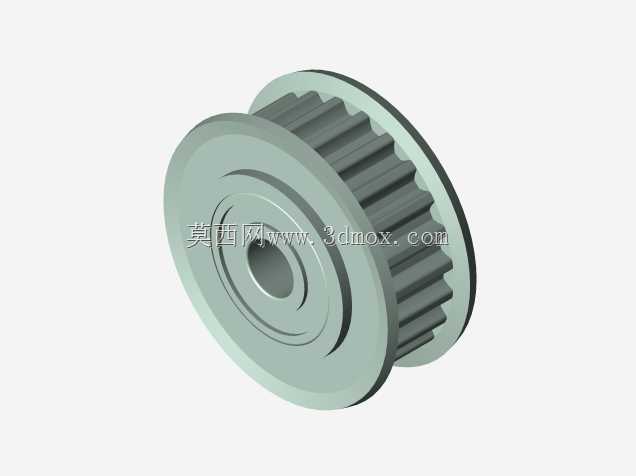

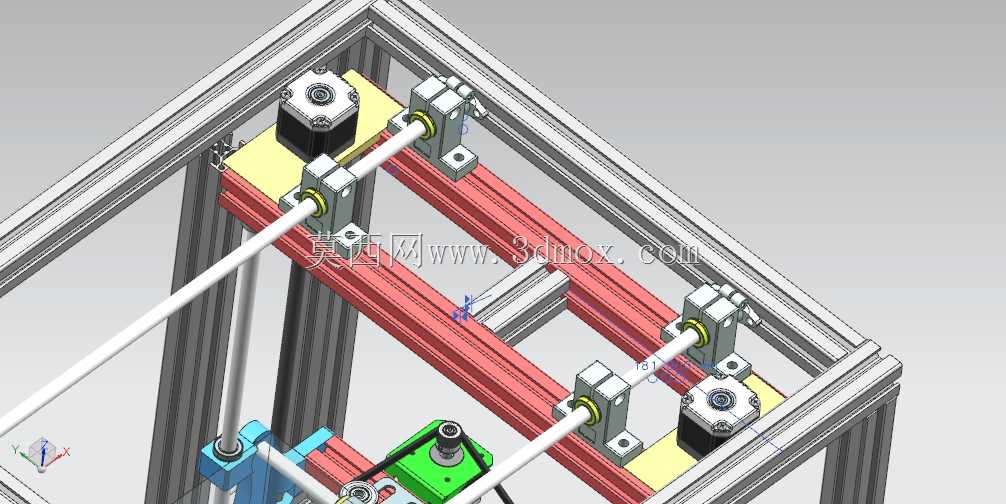

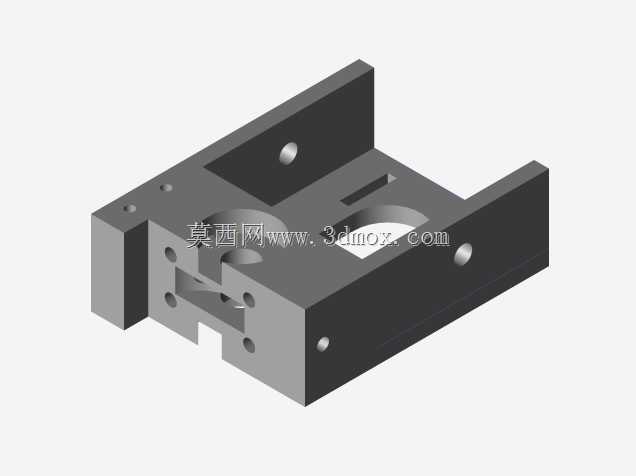

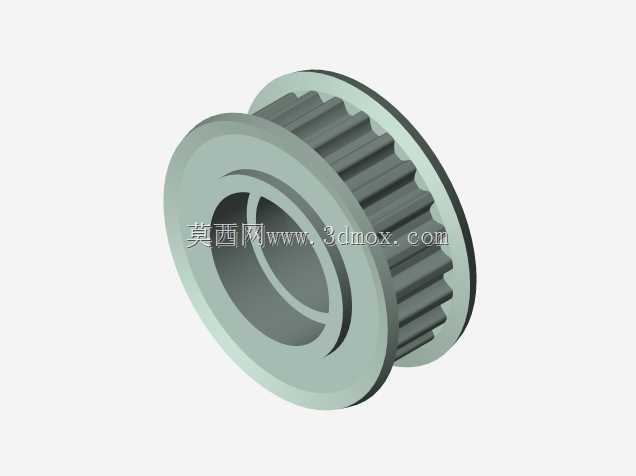

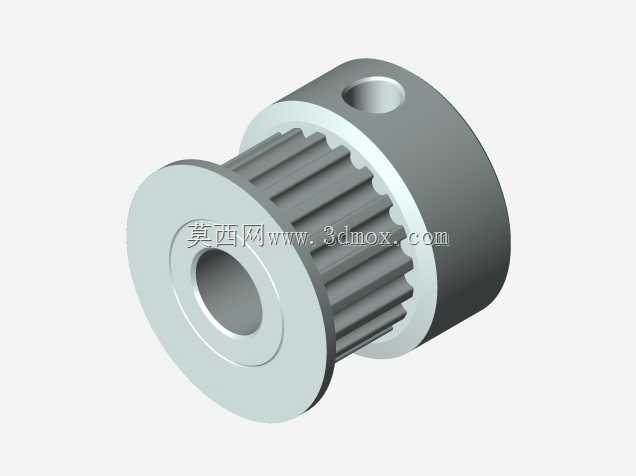

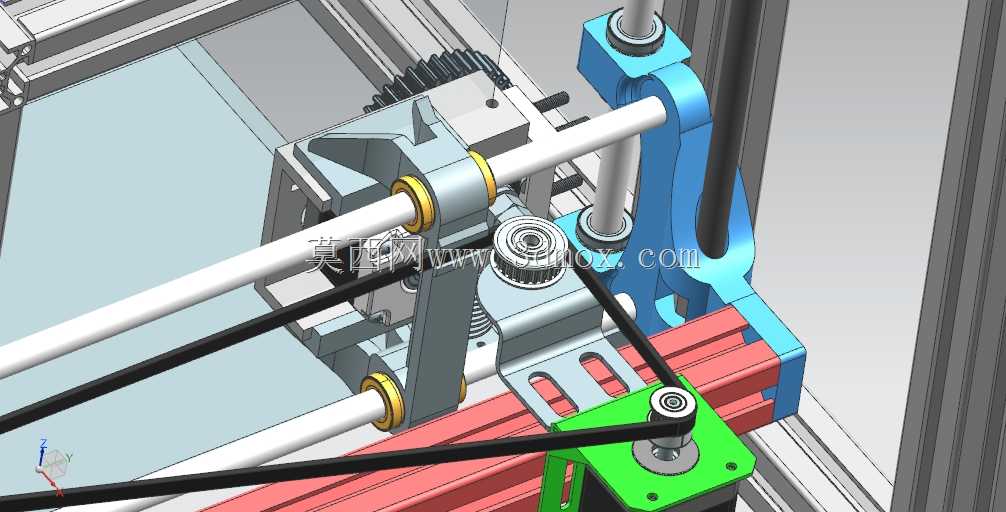

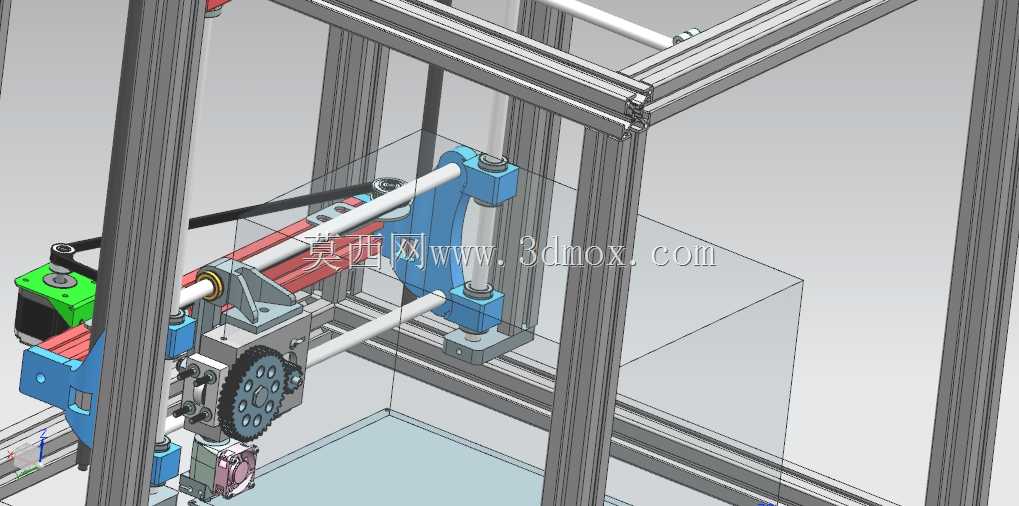

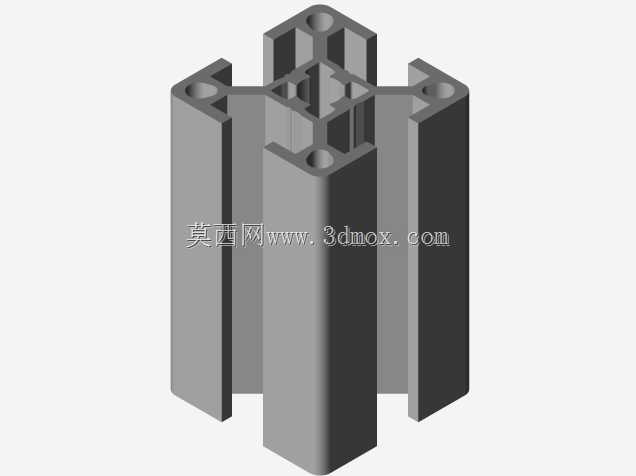

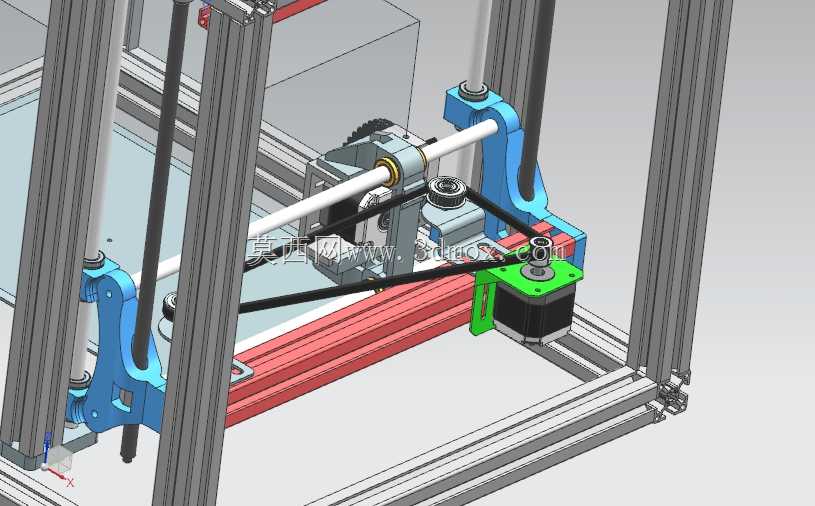

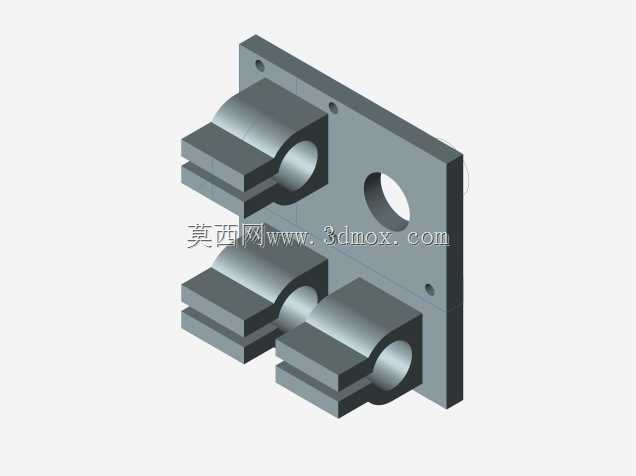

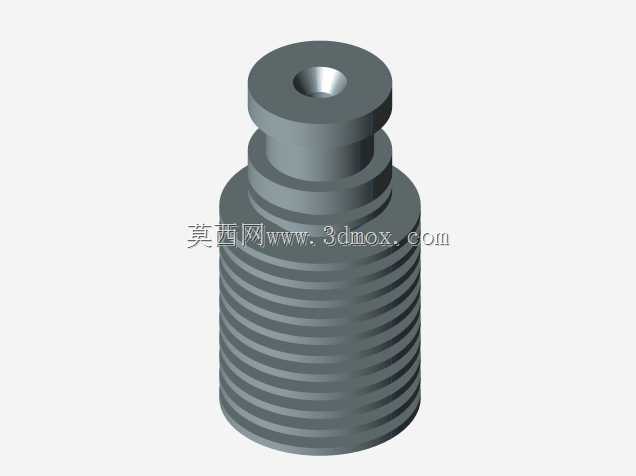

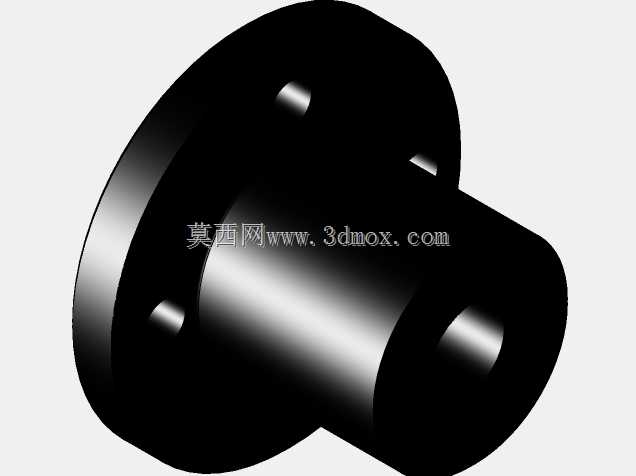

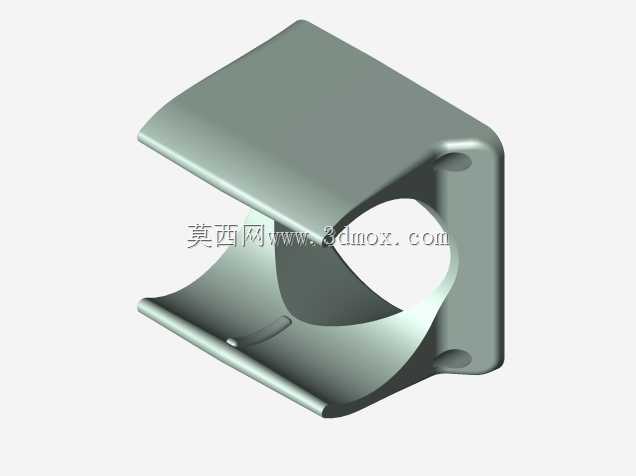

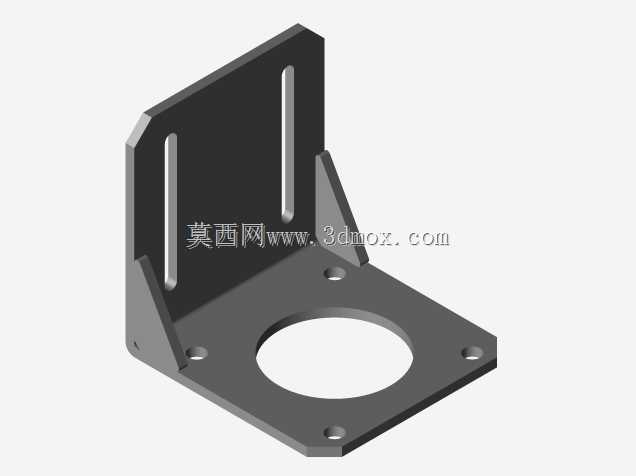

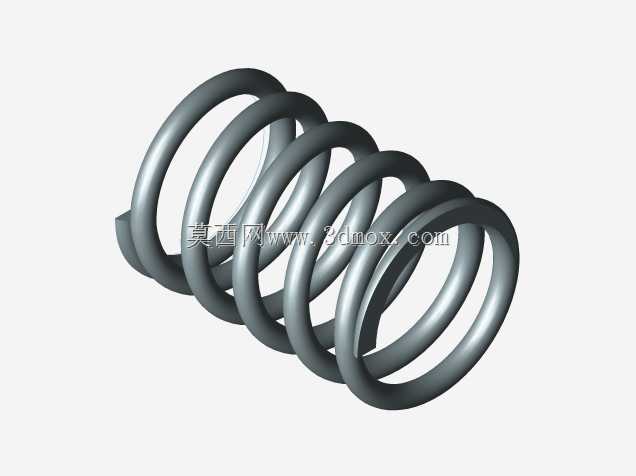

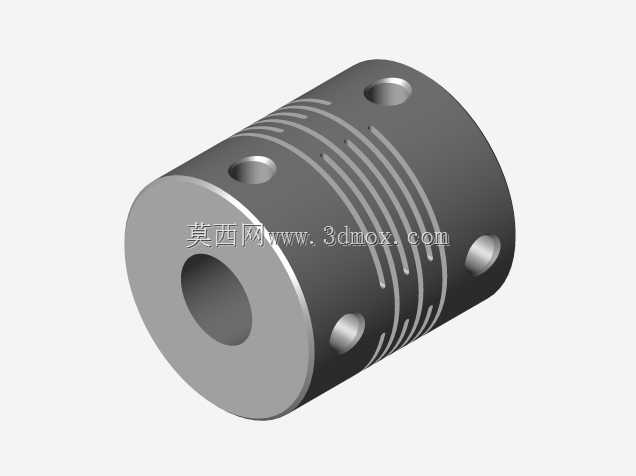

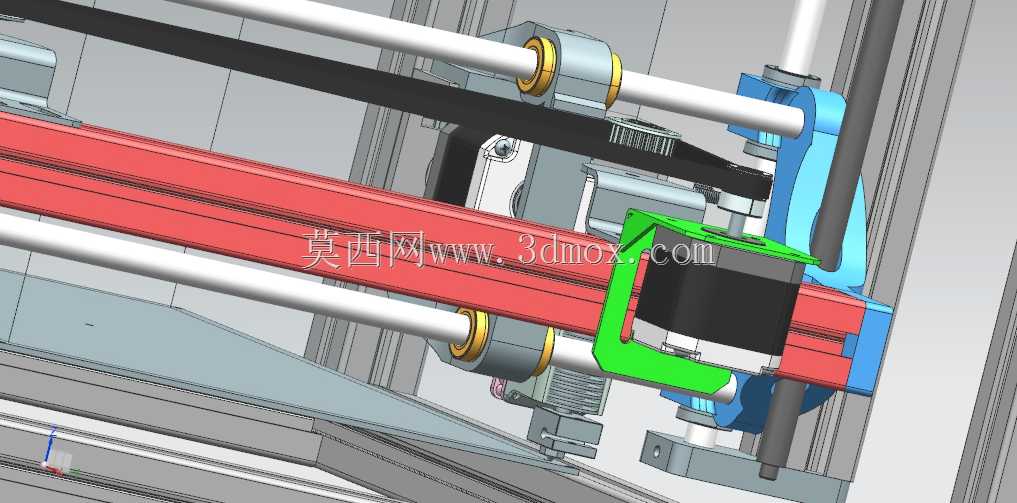

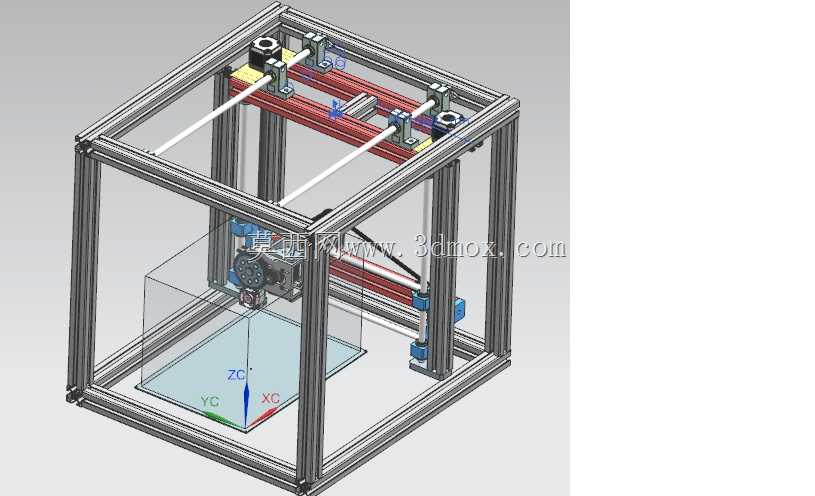

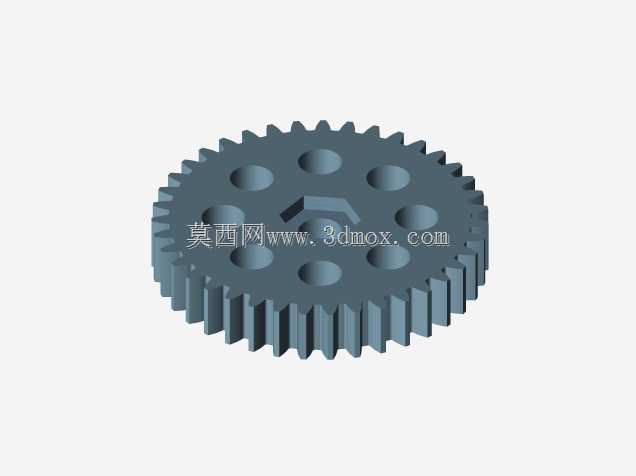

该结构面向桌面级增材制造场景设计，可适配个人创客创作、中小学科创教学、小型手板打样等多元应用需求，能够完成PLA、ABS等常见热塑性耗材的熔融沉积成型作业，满足小尺寸定制化零件、创意模型、教学演示件的快速制作需求，无需依赖大型工业级生产设备即可实现低成本快速成型。整套传动结构采用光轴作为XY轴运动导向载体，搭配线性轴承实现低摩擦往复运动，光轴两端通过立式支撑座固定在铝型材机架上，安装时可通过支撑座的调节螺钉微调光轴平行度，避免运动卡滞；同步带传动结构采用闭环齿形带搭配同步带轮，将步进电机的旋转运动转化为打印头的直线运动，带体张紧结构集成在运动滑台侧方，无需额外加装张紧轮即可调整带体张紧度，保证传动精度同时减少零件数量。挤出端安装结构采用分体式设计，将进料齿轮、喉管冷却组件、加热块安装位整合在同一滑台支架上，可兼容近端挤出与远端挤出两种进料方式，支架预留的安装孔位可适配不同规格的散热风扇与自动调平传感器，满足不同打印精度需求。Z轴导向采用双光轴搭配T型丝杆的组合结构，丝杆螺母与打印平台托架刚性连接，可将平台升降的晃动量控制在极小范围内，保证层厚一致性。机架部分采用标准2020铝型材搭建，所有连接位置均采用标准T型螺母与内六角螺栓固定，无需焊接即可完成整机组装，安装边界可根据所需打印尺寸灵活调整型材长度，适配不同成型尺寸的搭建需求。整套结构在设计时充分考虑桌面设备的使用特性，所有运动部件均预留润滑维护空间，传动组件的易损件均可快速更换，日常维护无需完全拆解机架，能够有效降低设备的长期使用成本，同时各运动轴的行程限位开关安装位均做了预留设计，可直接加装光电或机械限位开关实现原点复位与行程保护，避免运动超程造成的结构损坏。
