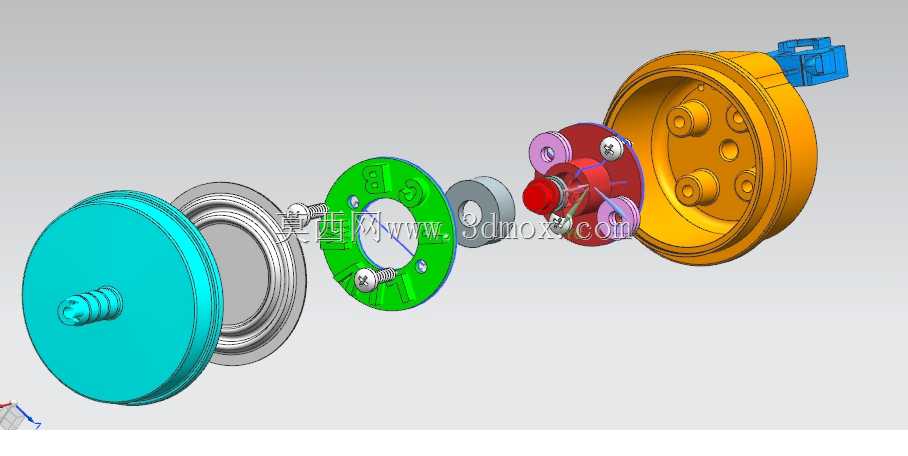

压电式氧压传感装置爆炸视图结构设计

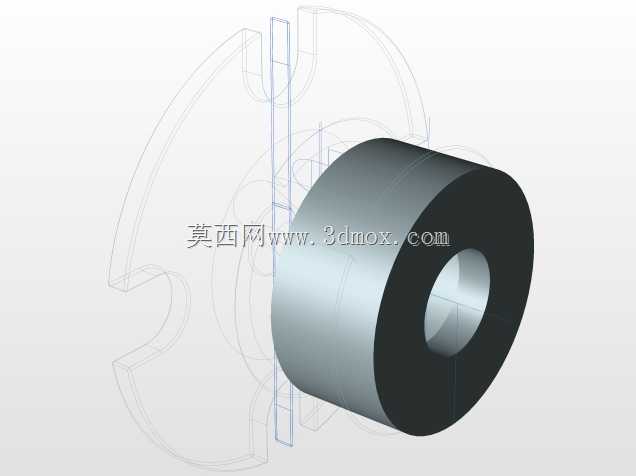

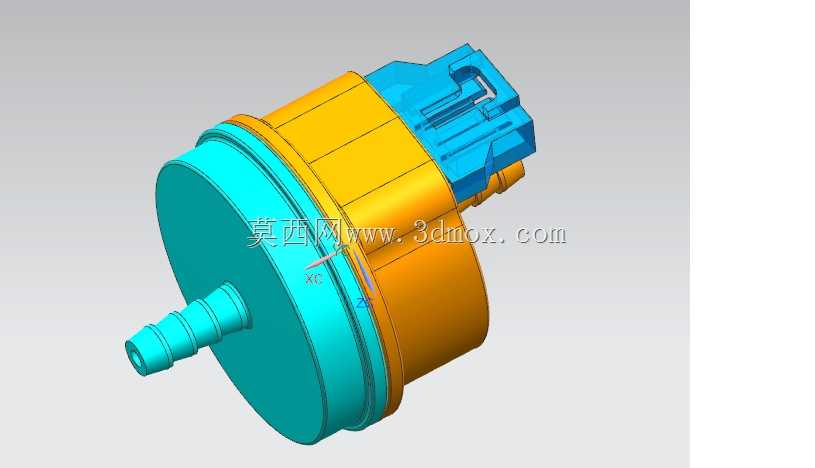

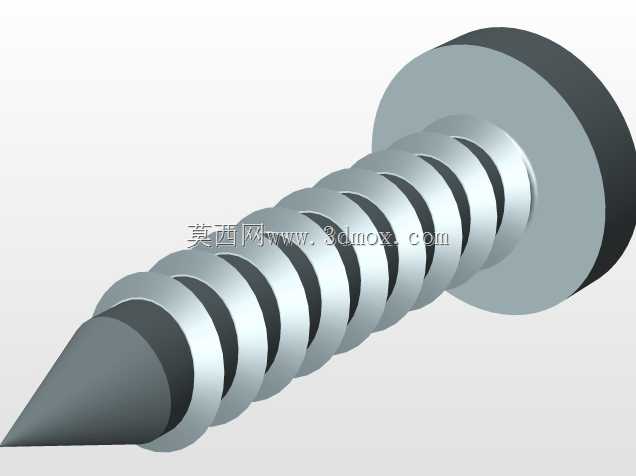

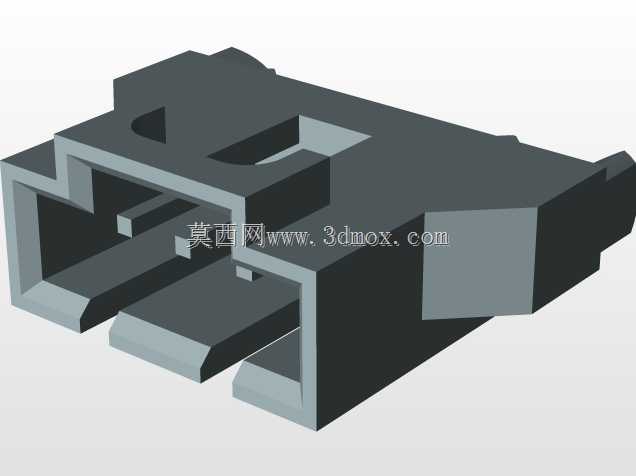

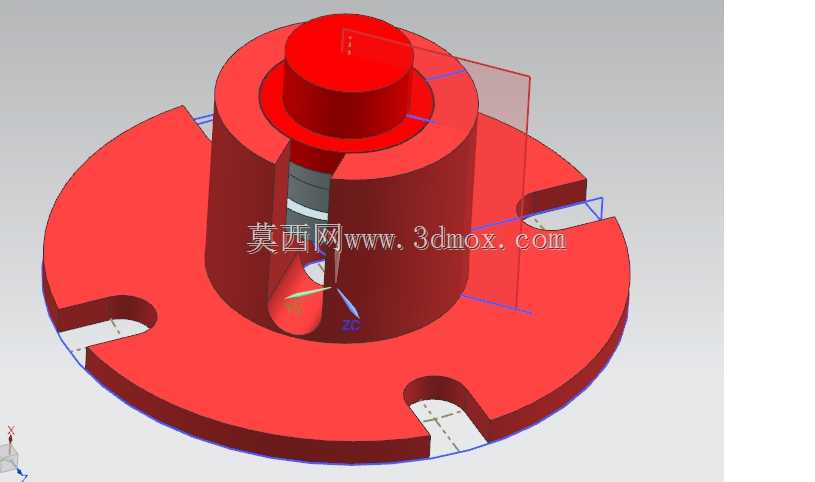

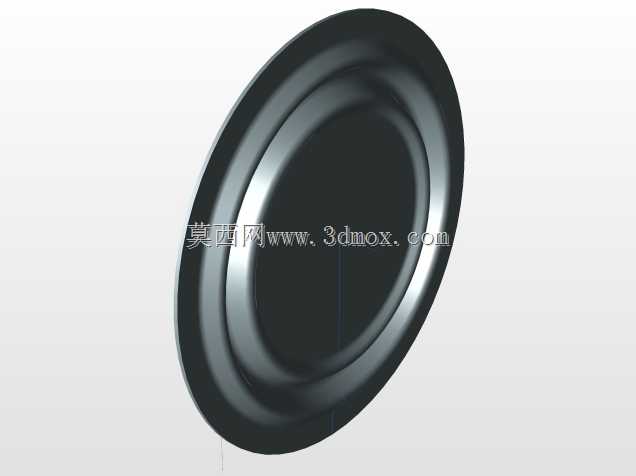

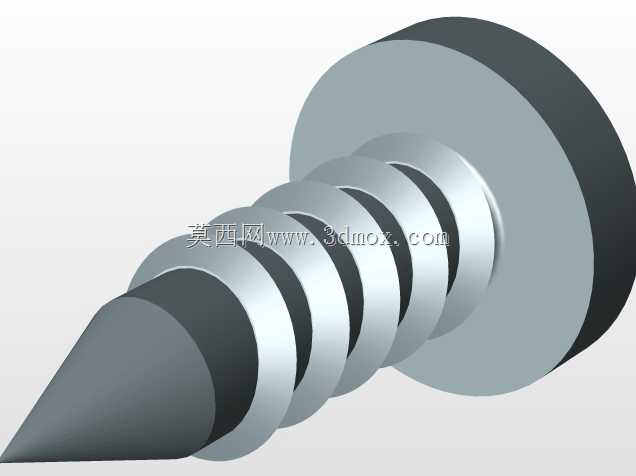

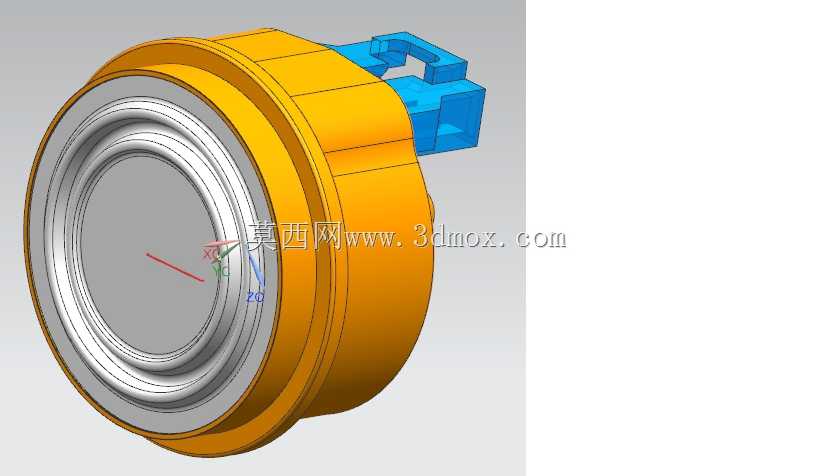

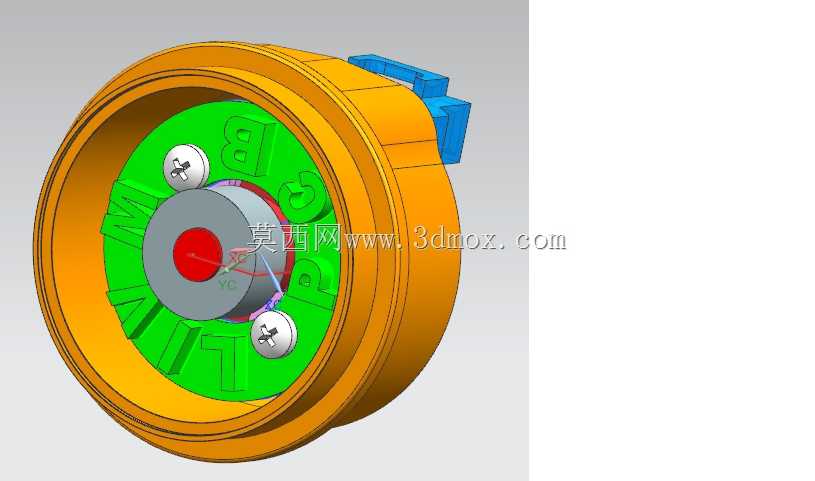

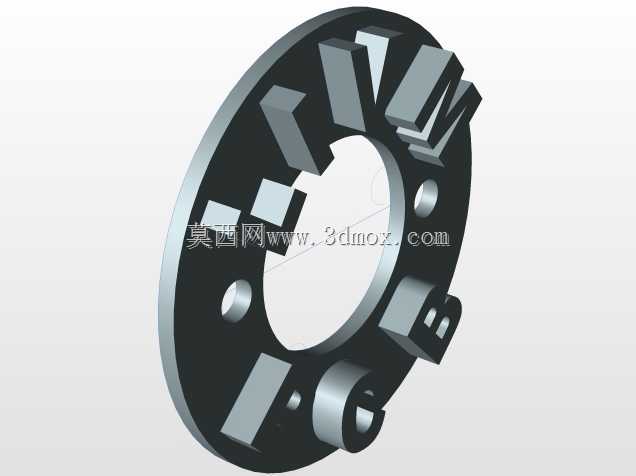

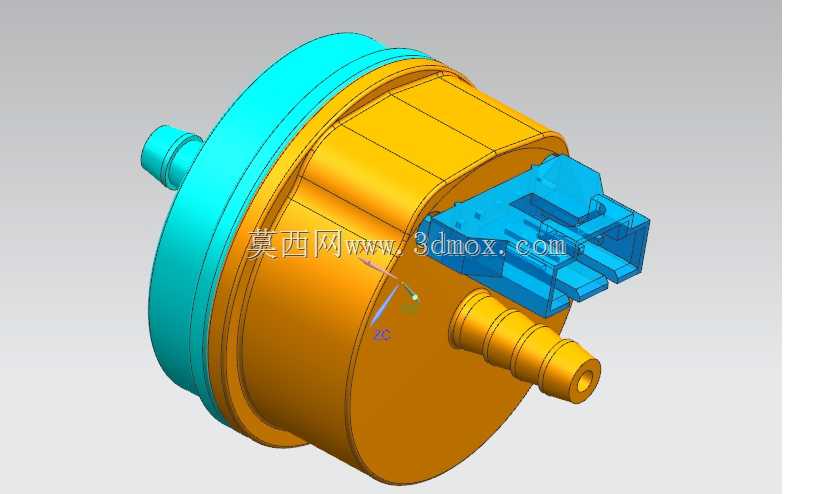

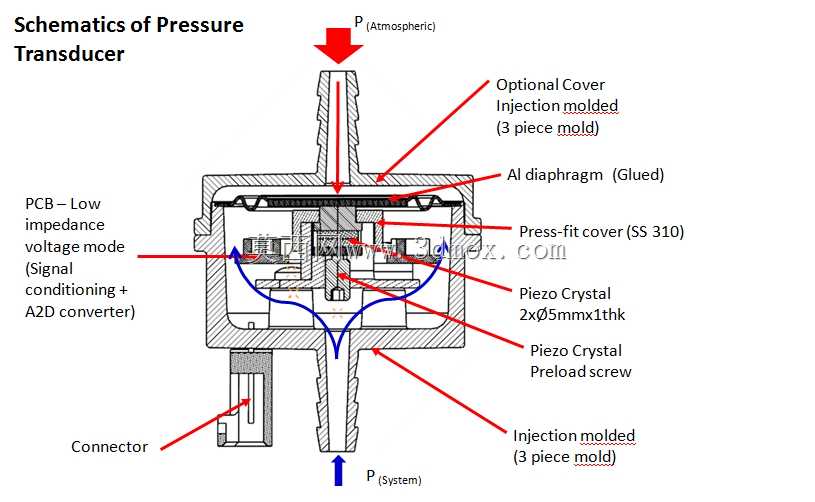

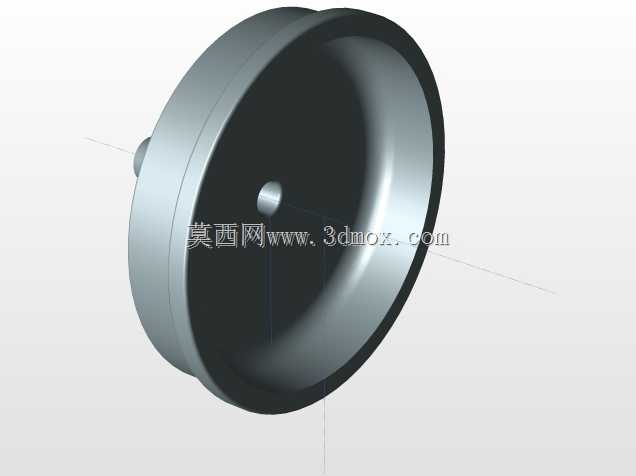

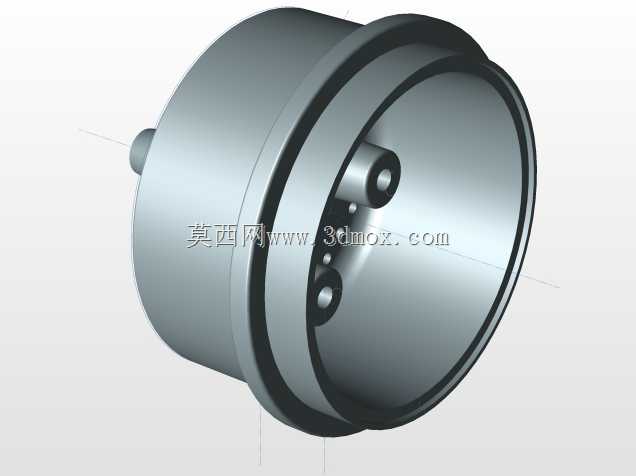

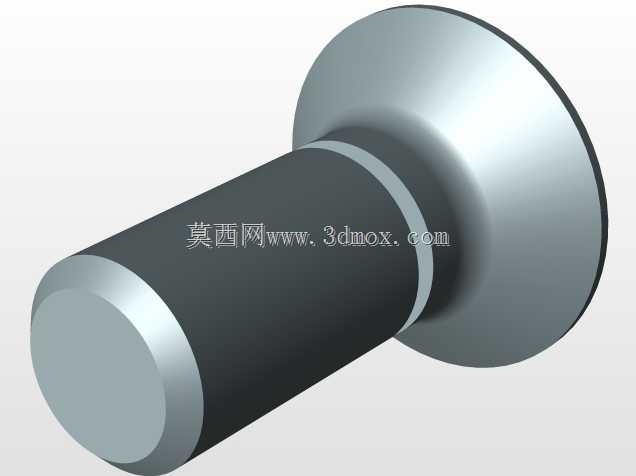

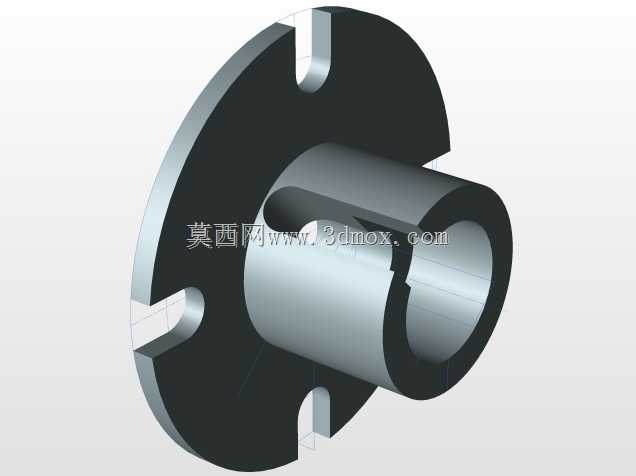

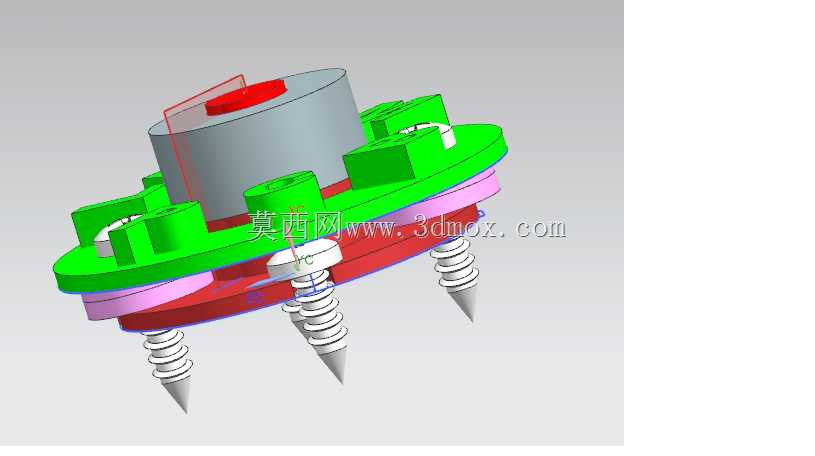

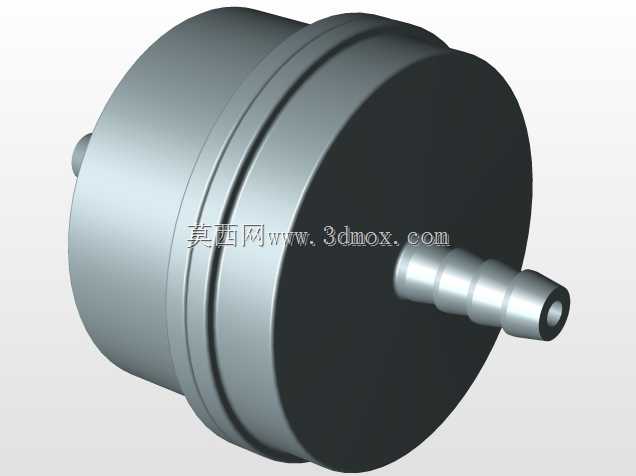

这款压电式氧压传感装置主要面向工业气动系统、供氧管路、密闭舱室气压监测等场景部署，可在高压富氧工况下稳定完成压力参数的实时采集，为管路压力调控、供氧系统安全预警提供精准的数字信号支撑，适配工业制氧设备、医疗供氧管网、航空航天供氧回路、特种化工气压输送管线等多类场景的检测需求。装置核心采用压电效应作为压力检测原理，当被测氧气介质进入传感腔室后，压力直接作用于压电感应元件表面，元件受力产生的极化电荷经内部信号调理电路转换为标准数字信号，通过接头端直接输出至后端采集系统，无需额外增设信号放大模块即可完成数据传输，大幅简化了现场布线与配套设备的配置难度。从结构设计来看，整体采用分层堆叠的模块化装配思路，从左至右依次为端盖密封组件、承压隔膜组、压电感应芯体、绝缘定位隔层、信号输出基座与外接快插接头，各部件之间通过定位止口完成同轴度限位，配合周向均匀分布的紧固螺丝实现整体锁紧，既保证了腔室的密封性能，也为后期维护更换芯体提供了便利。端盖部位设计有凸起的快插对接结构，可直接与标准规格的氧气管路完成插接，无需额外加工转接法兰；承压隔膜采用弧形曲面设计，可均匀分散介质压力对芯体的冲击，避免局部应力集中导致的元件损坏；绝缘隔层采用对称开孔结构，既完成压电芯体的径向定位，也预留了信号引脚的穿接空间，同时隔绝金属基座与感应元件之间的电信号干扰；信号输出端的基座设置有多组凸台定位结构，可与安装面板的预留卡槽快速卡合，配合侧边的快插接头完成走线固定，整体安装边界紧凑，可适配狭小空间内的嵌入式安装需求。各部件的外形尺寸经过匹配校核，装配后整体无突出尖锐结构，外壳采用圆弧过渡设计，既降低了安装过程中的磕碰风险，也减少了富氧环境下静电积聚的可能，适配氧气工况的安全使用要求。
