带侧支方形法兰立式管路连接支座

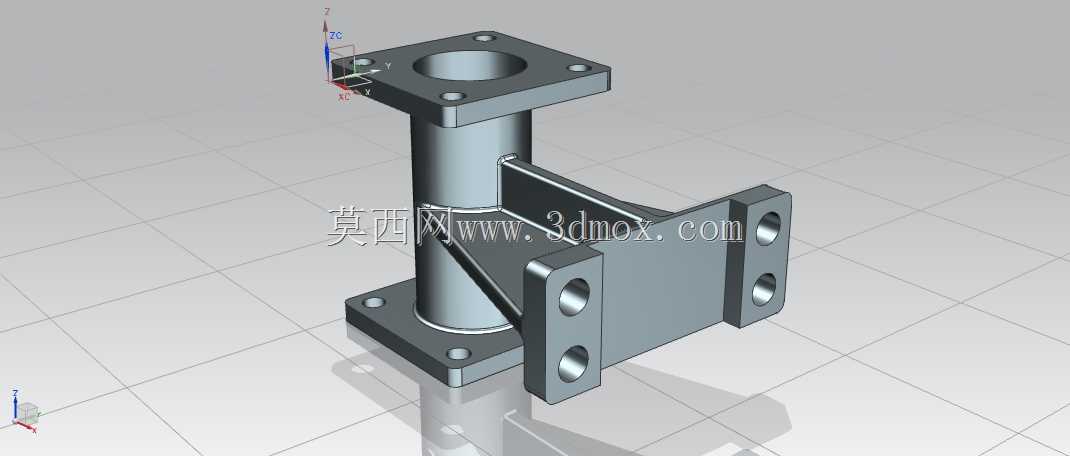

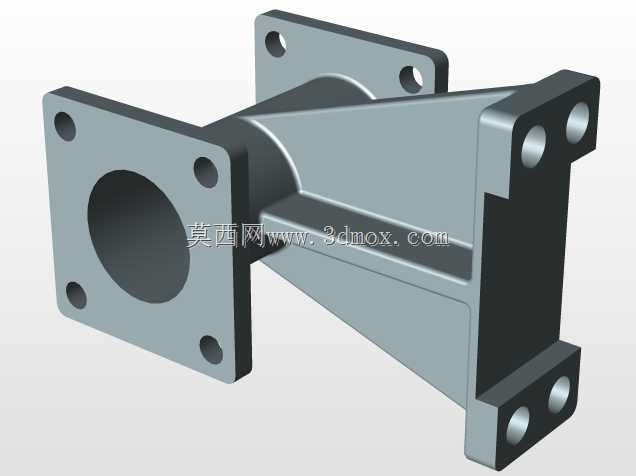

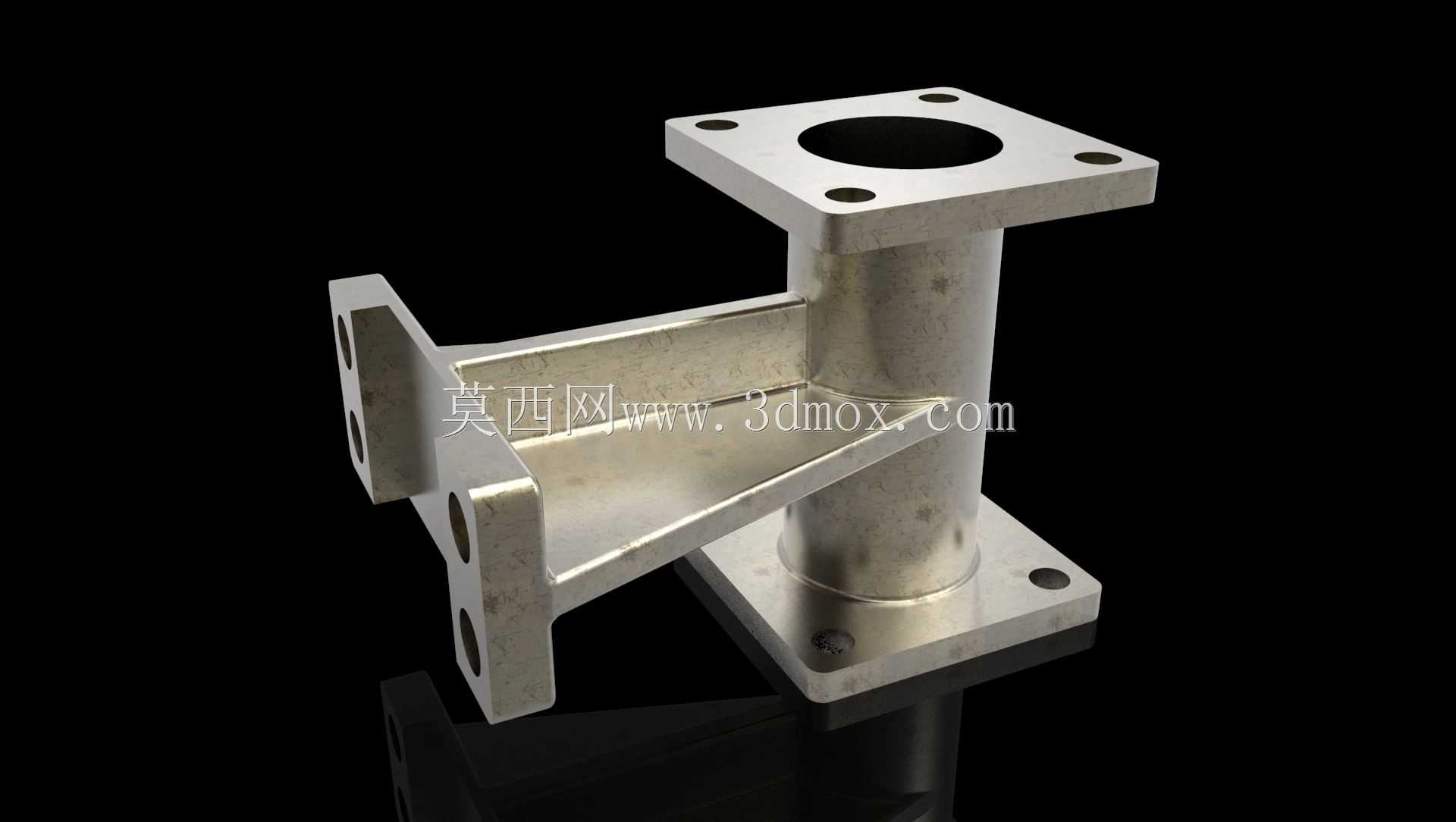

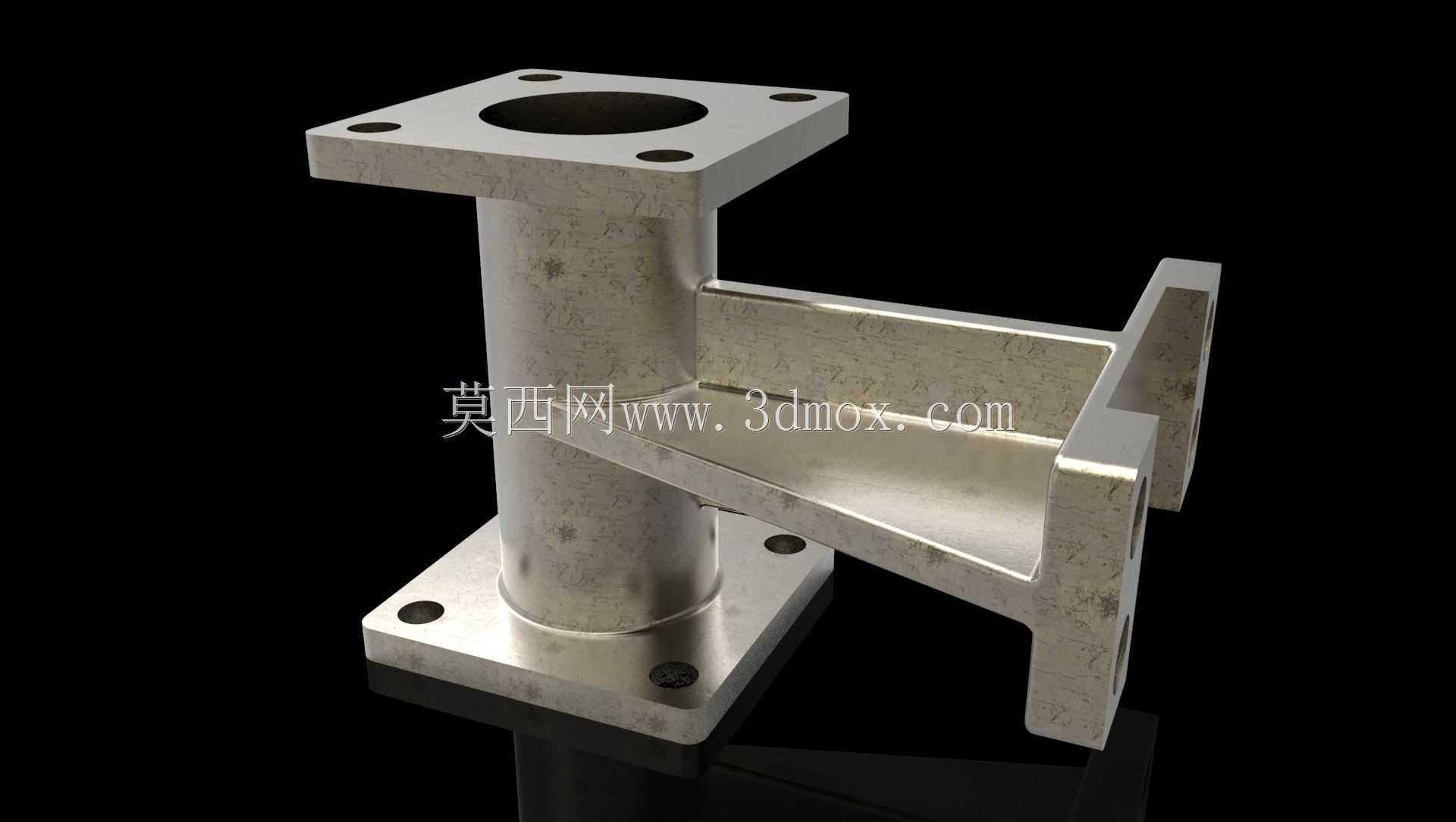

该构件是工业管路系统中常用的立式带侧通支撑连接件，主要应用于流体输送管网、化工介质传输管路、小型设备气路油路布设场景中，承担管路垂直段承重固定、侧向支路分流导向的双重作用，可在常温常压的工业生产环境下稳定工作，适配金属材质管路的刚性连接需求，有效避免管路悬空段因介质流动振动、自身重量产生的形变或接口渗漏问题。从功能特性来看，构件上下两端均设置方形法兰安装面，法兰面均匀分布四个螺栓安装孔，可通过标准螺栓紧固件分别与底部安装基座、上部对接管路实现刚性锁紧，法兰接触面可配合密封垫片完成端面密封，杜绝介质从连接位置泄漏；主体垂直段为等径中空圆柱结构，作为介质垂直流通的主通道，侧面延伸出的带加强筋侧向支路为矩形中空通道，可实现主路介质向侧向分支管路的分流传输，支路与主立柱连接位置设置三角形加强筋结构，大幅提升侧支结构的承重抗形变能力，避免侧路外接管路后因悬臂受力产生焊缝开裂、结构变形问题。设计过程中优先考虑安装适配性与结构强度，上下法兰的螺栓孔采用对称式分布设计，可适配多方向安装对位需求，降低现场安装的对位难度；主通道内径与侧通道内径根据常规工业管路通流需求匹配设计，保证介质流经时不会产生过大的流阻损失；整体结构采用一体化成型思路，减少拼接焊缝数量，提升构件整体结构强度与密封可靠性。安装边界方面，上下方形法兰的外轮廓尺寸统一，安装时仅需在底部基座与上部对接件上预留对应螺栓孔位的安装平面即可完成固定，侧向支路的法兰端面与主立柱轴线保持垂直，外接支路管路时无需额外调整角度，构件整体占用安装空间紧凑，可在狭小的设备布设空间内完成安装，不会与周边其他管路、设备构件产生安装干涉，适配紧凑型工业设备内部的管路布设需求。
