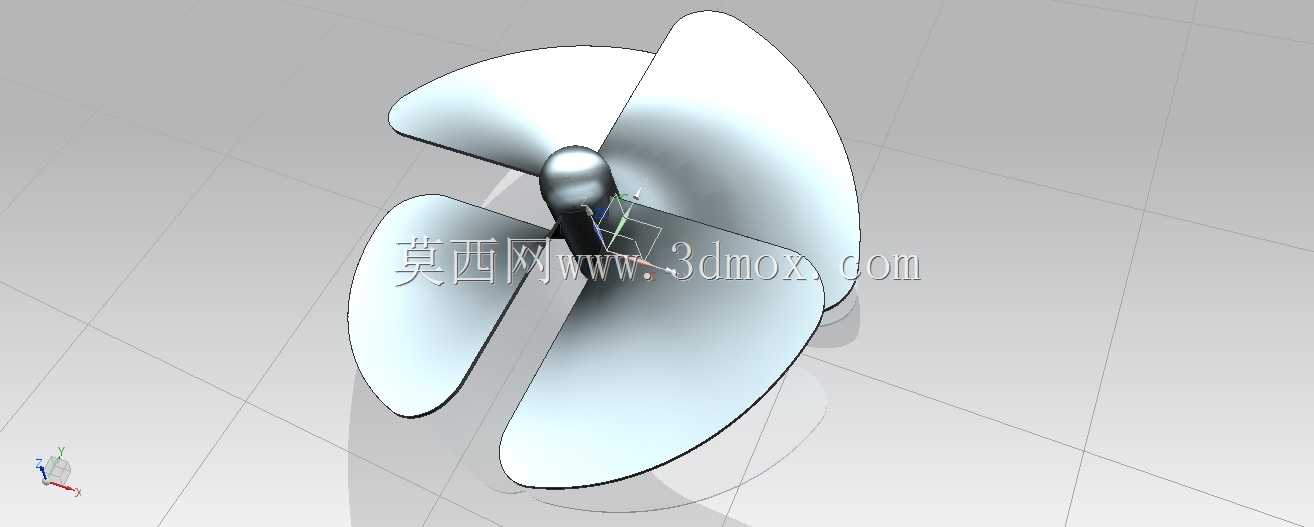

四叶曲面螺旋桨风扇结构设计

这款四叶螺旋桨风扇主要面向小空间通风散热、小型流体推进两大核心应用场景，在桌面散热设备、小型风冷模组、微型无人船推进、管道辅助排风等场景中都能适配使用，核心作用是通过自身旋转带动周边流体定向流动，实现热量交换或者流体推力输出，满足小功率场景下的流体驱动需求。从功能特性来看，这款螺旋桨采用四叶等距分布的结构设计，相比三叶结构在同转速下能够输出更均匀的流体流量，有效降低叶片旋转过程中产生的脉动噪音，运行时的动平衡表现更稳定，不会因为叶片布局问题产生额外的径向振动，适配低噪音要求的使用场景。叶片采用大弧度扭曲曲面设计，从叶根位置到叶尖位置的弦长、扭转角呈现连续渐变的形态，叶根位置厚度更大，能够保证和中心轮毂的连接强度，承受旋转过程中产生的离心力载荷，叶尖位置做了收薄处理，能够降低旋转过程中的叶尖涡流损耗，提升流体驱动的效率。中心位置采用一体化的鼓形轮毂结构，轮毂表面做了顺滑的弧面过渡，能够减少流体在轮毂位置的滞留阻力，轮毂中心预留了标准的轴连接安装位，能够适配常规的小型电机输出轴，安装时不需要额外做转接结构，安装边界适配市面上常见的300W以内小型驱动电机的轴径尺寸，整体外径尺寸适配小尺寸安装空间，不需要预留过大的周边安全间隙。在设计思路上，这款螺旋桨优先平衡了效率、噪音与结构强度三者的关系，叶片曲面的弧度经过流体逻辑优化，能够保证旋转时流体沿着叶片曲面顺滑导向，不会在叶片表面产生紊流区域，叶片和轮毂的连接位置做了圆角过渡处理，避免应力集中问题，长时间高速旋转也不会出现连接位置断裂的问题。整体结构没有冗余的设计部件，所有曲面都服务于流体驱动的核心功能，既能够作为风冷系统的风源部件使用，也可以作为小型水上载具的推进部件使用，适配不同场景下的安装需求，安装时只需要保证中心轴和安装面的垂直度，就能够实现稳定运行，不需要额外做复杂的调校。
