分体式离心电动鼓风机结构设计

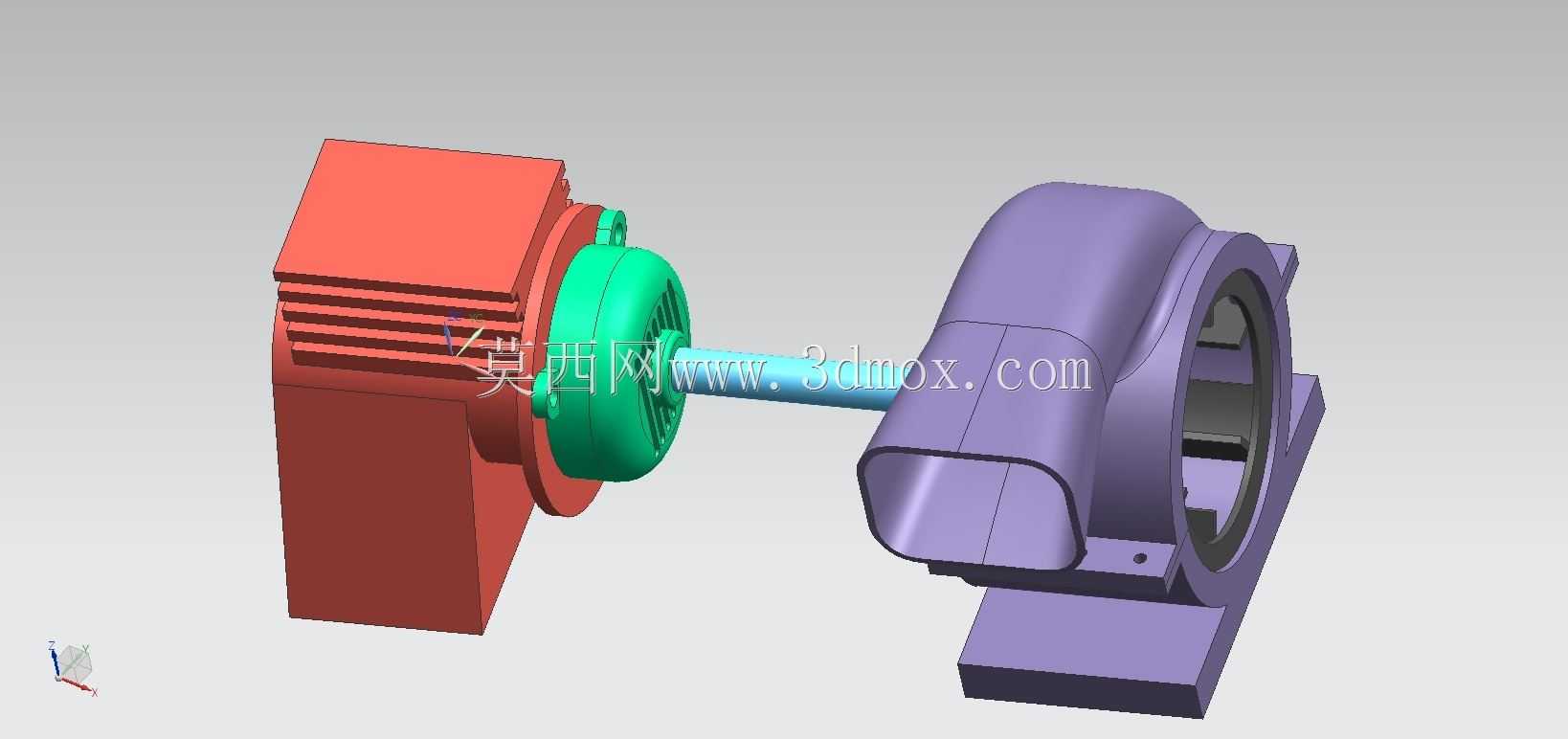

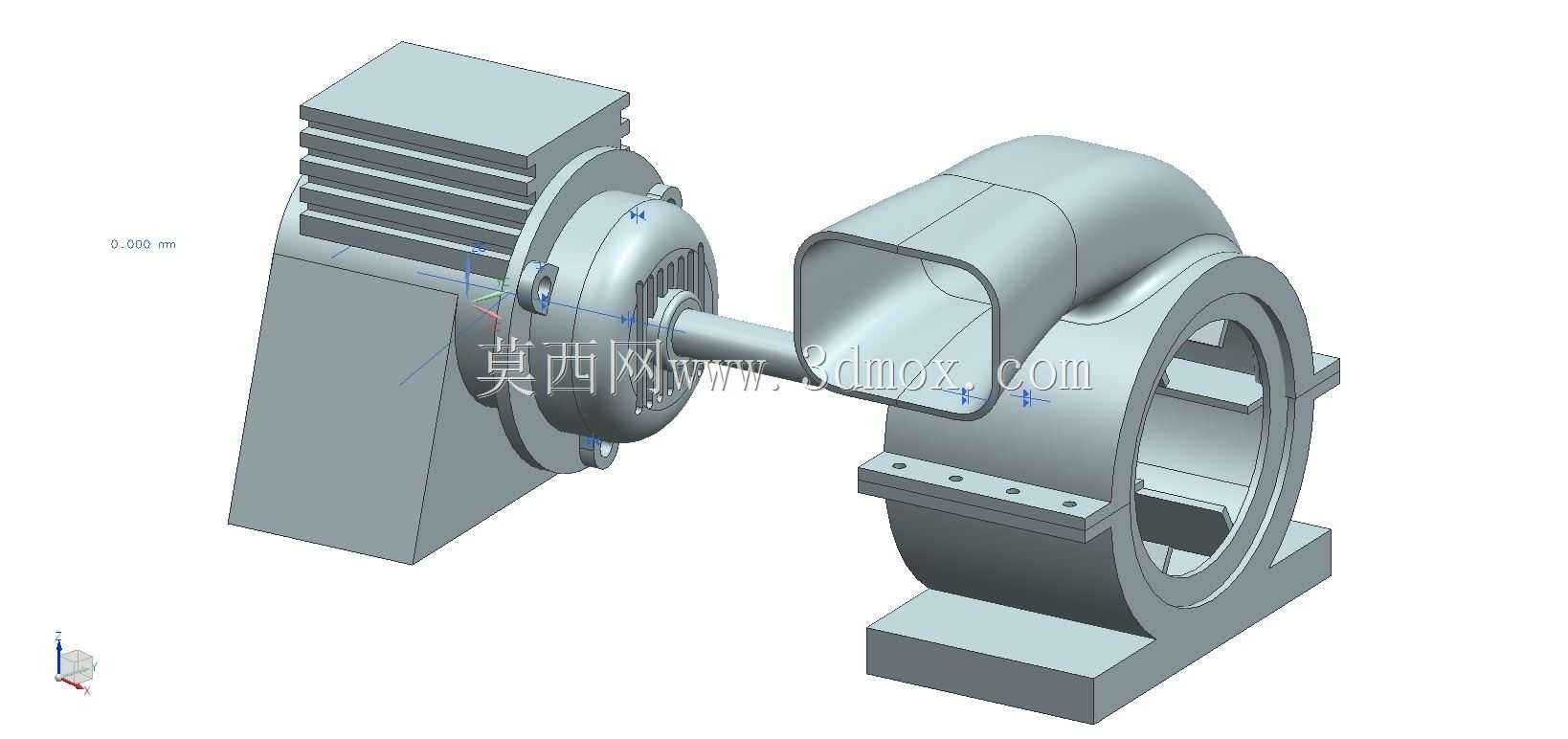

这款分体式离心电动鼓风机，主要面向工业生产环节的送风、增压、通风换气、工艺鼓风场景，可配套应用在车间通风除尘、生产设备风源供给、物料气力输送、燃烧设备助燃、工业设备散热排风等多个实际工况中，作为核心风源部件为系统提供稳定的压力气流输出。设备采用驱动电机与风蜗壳分体同轴直连的结构设计，驱动端采用带散热鳍片的方形机座结构，机座表面的平行散热鳍片能够在设备运行过程中增大与空气的接触面积，快速带走电机绕组产生的热量，避免长时间高负载运行出现过热问题，保障设备连续运行的稳定性。风叶腔体采用经典的蜗牛壳式离心流道设计，气流从蜗壳中心轴向进入叶轮腔后，通过高速旋转的叶轮获得动能，再沿蜗壳流道完成动能向压力能的转换，最终从切向布置的方形出风口稳定输出，这种流道设计能够在较低的运行噪音下实现较高的风压输出，适配需要中等压力、稳定风量的送风场景。安装结构上，电机端与蜗壳端分别设置了独立的方形安装底座，底座表面预留了对应的安装固定孔位，能够直接通过螺栓固定在设备机架或混凝土安装基础上，两个底座的安装面处于同一水平基准，能够保障电机输出轴与风轮的同轴度，减少运行过程中的径向跳动，降低轴承磨损与运行振动。出风口采用方形法兰接口设计，接口边缘预留了连接孔位，可直接对接方形通风管道或设备进风接口，无需额外制作转接结构，减少现场安装的工作量。设计过程中充分考虑了设备的维护便捷性，蜗壳与电机的连接位置采用可拆卸的装配结构，后期维护时可快速拆分两个部分，完成风轮清理、轴承润滑、密封件更换等日常维护操作，无需整体拆解设备。整体结构的安装边界经过合理规划，电机与蜗壳的轴向间距控制在合理范围，既避免了电机运行热量传递到蜗壳影响风温，也不会占用过多的安装空间，能够适配空间紧凑的设备集成场景。设备的运行稳定性经过结构优化，底座的厚重设计能够降低运行过程中的共振问题，直连传动的结构省去了皮带传动的张紧、更换等维护环节，传动效率更高，长期运行的能耗表现更优，可满足工业场景长时间连续运行的使用需求。
